ネットワークインベントリ (NI) 拡張クラス

  • リリースバージョン: Washingtondc
  • 更新日 2024年02月01日
  • 読む4読むのに数分

    • CMDB CI Class Models ストアアプリは、Telecommunications Network Inventory アプリケーションのクラスを追加または更新します。Telecommunications Network Inventory はネットワークインベントリ (NI) 拡張クラスを使用して、構成管理データベース (CMDB) 構成アイテム (CI) クラス階層を拡張します。

    この拡張により、CMDB でサービスプロバイダーのネットワークインベントリに関する情報を格納できます。ストアアプリは、クラス階層を拡張する CMDB 次のようなクラスモデルを追加します。
    • クラスの説明
    • 識別ルール
    • 識別子エントリ
    • 依存関係 (該当する場合)。
    ServiceNow Telecommunications Network Inventory アプリケーションを使用すると、物理ネットワークと論理ネットワークのデジタル表現を構築できます。このアプリケーションは、NI クラス拡張を使用して、デジタルネットワークインベントリモデルの基礎を形成する CI を入力します。詳細については、Telecommunications Network Inventory を参照してください。

    ストアでアプリを要求する

    ServiceNow Store Web サイトにアクセスして利用可能なすべてのアプリを表示し、ストアにリクエストを送信する方法について確認してください。リリースされたすべてのアプリのリリースノート情報については、「ServiceNow Storeバージョン履歴のリリースノート」を参照してください。

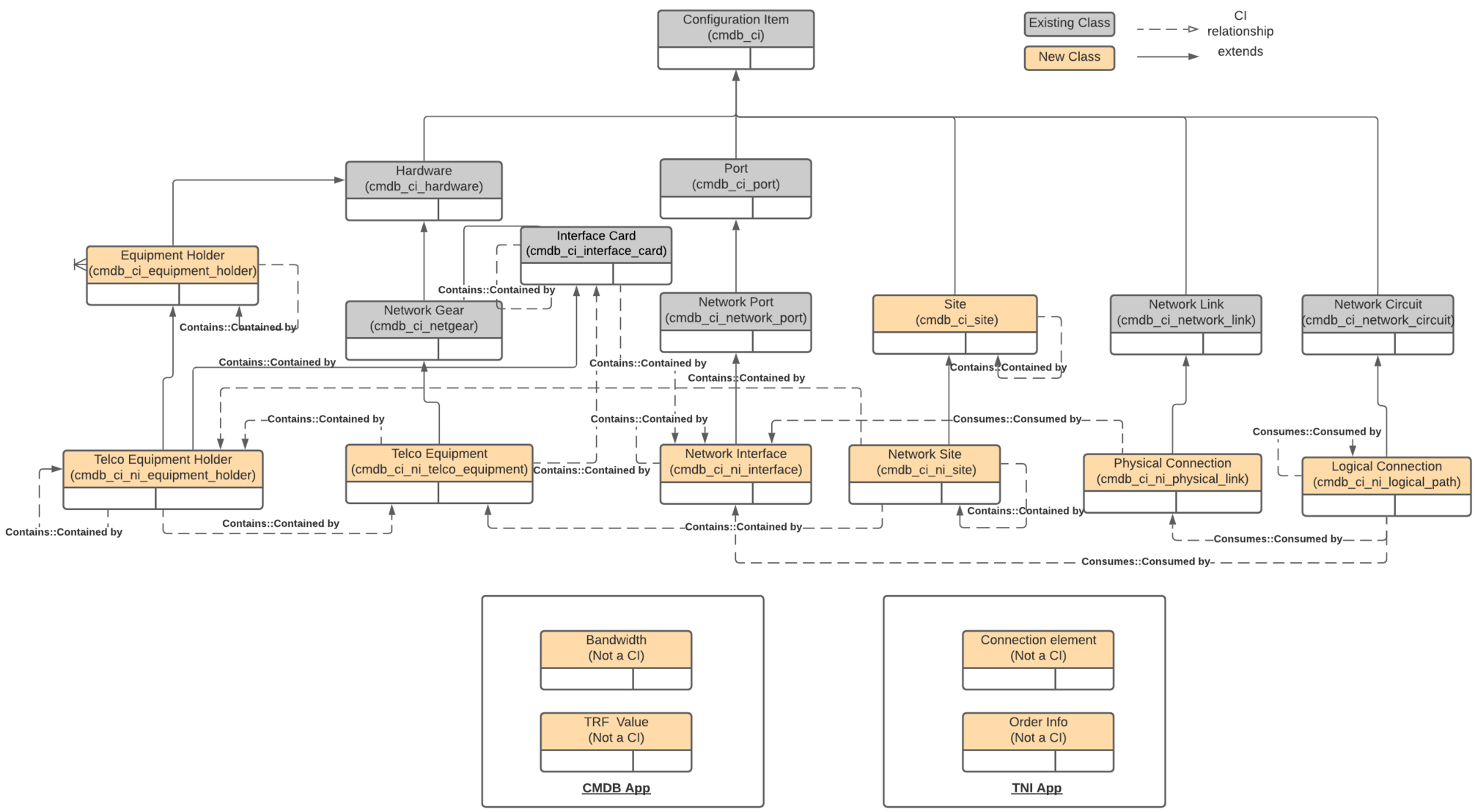

    Telecommunications Network Inventory (NI) スキーマ構造​

    ネットワークインベントリスキーマの関係と参照。

    クラス

    このセクションでは、CI Class Models ストアアプリが追加または更新する CMDB 関連クラスを一覧表示します。各クラスに追加された列の詳細については、表のクラスの列を参照してください。このストアアプリが拡張している可能性があるクラスを含む、ベースシステム内の CMDB クラスのリストについては、「CMDB テーブルの説明」を参照してください。

    表 : 1. NI 拡張クラス
    クラス 拡張 説明
    ネットワークサイト [cmdb_ci_ni_site] サイト [cmdb_ci_site] ネットワークサイト。

    機器が配置されているネットワークセンター、建物、フロア、部屋など、各ネットワークサイトの場所固有の属性をキャプチャして管理します。

    ネットワークサイトレコードを使用すると、ある場所にあるすべての機器を表示できます。割り当てられたタイプ、ロール、または機能カテゴリで場所をフィルタリングできます。
    Telco 機器ホルダー [cmdb_ci_ni_equipment_holder] 機器ホルダー [cmdb_ci_equipment_holder] Telco 機器ホルダー。

    電気通信機器を収容する物理ユニット (ケージ、ベイ、キャビネット、スロット、リレーラック、ラインアップなど) を表します。ラインアップには個々のリレーラックが含まれます。各リレーラックには機器のシェルフが含まれます。機器ホルダーには他の機器ホルダーを含めることができます。

    機器ホルダーレコードを使用すると、ネットワーク資産の追跡と管理ができます。
    電気通信機器 [cmdb_ci_ni_telco_equipment] ネットワーク機器 [cmdb_ci_netgear] Telco 機器。

    ネットワークで技術的な機能を提供するシェルフまたはデバイスを表します。例として、ルーター、モデム、モバイルデバイス、光ケーブル、リレー、スイッチなどがあります。機器にはスロット、カード、またはポートを含めることができます。すべての機器がラックにマウントされているわけではないため、機器は機器ホルダー内に存在することも、単独で存在することもあります。

    機器レコードを使用すると、ネットワーク資産の追跡と管理ができます。
    ネットワークインターフェイス [cmdb_ci_ni_interface] ネットワークポート [cmdb_ci_ni_network_port] ネットワークインターフェイス。

    ネットワークインターフェイスの機器固有の属性をキャプチャして管理します。
    インターフェイスカード [cmdb_ci_interface_card] ハードウェア [cmdb_ci_hardware] インターフェイスカード。

    ネットワークに保存されているインターフェイスカードを表します。カードは複数のスロットを占有することができます。またカードには、他のカードを含めることができます。機器の物理ポートまたは論理 (仮想) ポートにすることができます。各ポートには帯域幅の値がアサインされます。帯域幅は、ネットワーク設計で使用されると消費されます。
    物理接続 [cmdb_ci_ni_physical_link] ネットワークリンク [cmdb_ci_network_link] 物理接続。

    ネットワーク内のインターフェイスカードの物理ポート接続を表します。
    論理接続 [cmdb_ci_ni_logical_path] ネットワーク回路 [cmdb_ci_network_circuit] 論理接続。

    ネットワークインターフェイスカードの論理ポートまたは仮想ポートの接続を表します。論理接続は通常、インターフェイスカード上の複数の物理接続を表します。
