での 5G xNF のモデル化 Telecommunications Network Inventory

この Telecommunications Network Inventory アプリケーションを使用して、5G ネットワークをモデル化し、すべての xNF (任意のタイプのネットワーク機能) を管理できます。モデルを使用すると、ネットワークを作成、確認、更新、および削除できます。

5G ネットワークモデル

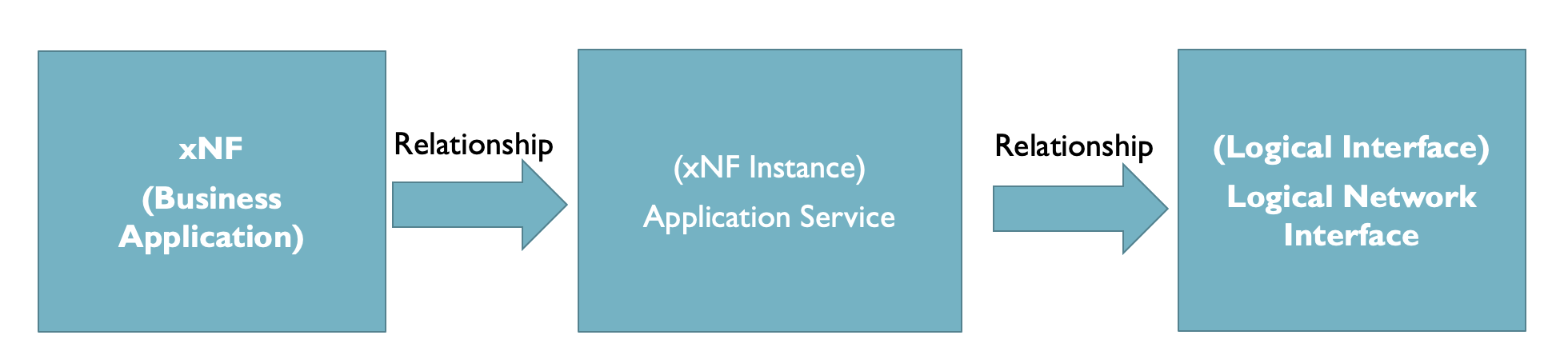

次の図に示すように、5G ネットワークをモデル化するには、ビジネスアプリケーション、アプリケーションサービス、およびネットワークインターフェイスを作成する必要があります。

• ビジネスアプリケーション:ビジネスアプリケーションテーブルには、すべての xNF が格納されます。ビジネスアプリケーションは、管理対象ネットワーク機能の一種として、3GPP^TM* によって提案されたすべてのクラスのラベルを記録します。詳細については、「xNF を作成する」を参照してください。
• アプリケーションサービス:アプリケーションサービスは、対応するネットワーク機能のインスタンスを格納します。これは、DU や CU-CP などのタイプを示すためにビジネスアプリケーションに関連付けられています。関数の各インスタンスは、アプリケーションサービス内にレコードを持ちます。ビジネスアプリケーションおよびネットワークインターフェイスとの関係を作成できます。詳細については、「xNF インスタンスを作成または追加する」を参照してください。
• ネットワーク インターフェイス: ネットワーク インターフェイスには、管理対象ネットワークに割り当てられているすべての論理 IP インターフェイスが格納されます。論理インターフェイスは、ピアツーピア関係を表します。分散ユニット (DU) と集中型ユニット (CU) コントロール プレーンまたはユーザー プレーン (UP) 機能の間に接続がある場合、論理インターフェイス間に論理接続が作成されます。関係エディターを使用すると、アプリケーションサービスとの関係を作成できます。詳細については、「CI 関係エディター」を参照ネットワークインターフェイスの詳細の定義して関係を作成または編集してください。

*3GPP^TM TS28.541 V18.2.2にインスパイアされた属性は、パックテーブルとして提供されています。詳細については、「パックテーブル」を参照してください。属性パックの詳細については、を参照してください 属性パック。

※3GPPはETSIの商標です。
