ラックの可視化
Telecommunications Network Inventoryアプリケーションでラックの可視化を使用すると、キャンバス内のラックを可視化できます。ここでは、各アイテムを指定されたスロットに配置した状態で、正面と背面のアクセス可能なラックに機器とシェルフが搭載されている様子を観察できます。
概要
ラックの可視化は、すべての機器を保管および整理するために使用されるデータセンターラックをグラフィカルに表現したものです。

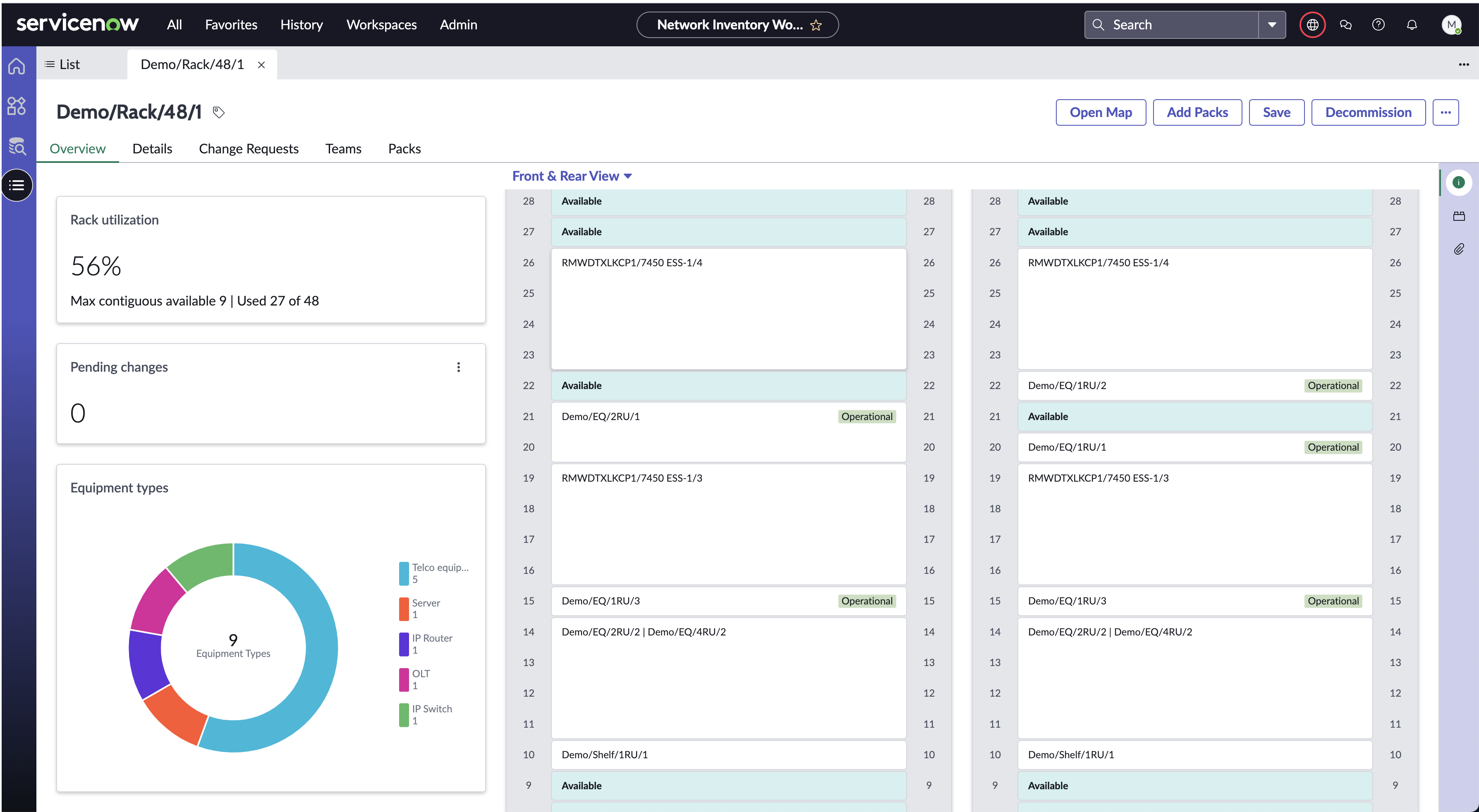

前のスクリーンショットはラックの例です。ラックの [概要] タブでは、次のことができます。
- ラック使用率を使用するラックの KPI (重要業績評価指標) を表示します。
- 保留中の変更タスクの数を表示します。
- さまざまな機器タイプの KPI を調べて、ルーター、シェルフ、またはその他のネットワークインフラストラクチャの配置を最適化します。
- ラックの正面図または背面図のみを表示します。
- ラックの正面図と背面図の両方を表示します。
- すべての予約ユニットと、どのユーザーが予約しているかを表示します。
- ラックおよびラックモデルを表示します。
- キャンバスからラックフォームに移動します。
- 機器のライフサイクルステージを表示します。
- 情報アイコン (
) を選択して、すべての機器とシェルフの詳細を表示します。 - 使用可能な連続スロットの数を表示します。
- 利用可能な合計スロットのうち、使用されているスロットの数を表示します。
- 環境設定を使用して、デフォルトビューとダークビューを切り替えます。
前提条件
ラックの作成をインスタンス化するには、次のことを行う必要があります。
- 機器ラックモデルカテゴリを使用して機器ホルダーモデルでモデルを作成または選択して、ラックに関連付けます。
詳細については、「機器所有者モデルの作成」を参照してください。
- ラックスロットの数を定義するために、ラック - スロット関係タイプのネットワークモデル関係で関係を作成または選択します。
詳細については、「ネットワーク モデルの関係を定義する」を参照してください。
- ラックの [インベントリモデル] フィールドで、ラックモデルを使用してテンプレートを作成または選択します。
詳細については、「インベントリテンプレートを作成する」を参照してください。
ラックの可視化と管理
- ラックモデルに基づいてラックの作成を開始し、テンプレートに基づいてラックスロットの作成を開始します。
詳細については、「ネットワークインベントリワークスペースからの変更要求の作成」を参照してください。
- 機器を追加するか、ラックにシェルフします。
詳細については、「ネットワークインベントリワークスペースからの変更要求の作成」を参照してください。
- 機器を取り外すか、ラックからシェルフします。
詳細については、「ネットワークインベントリワークスペースからの変更要求の作成」を参照してください。
