Application Insights のグラフの操作
Application Insights のグラフを使用して、インスタンスの主要なパフォーマンスメトリクスを示します。
Application Insights は、インスタンスのパフォーマンスと健全性の視覚化に役立つ一連のグラフで時系列データを提供します。グラフは 5 分ごとに自動更新されます。

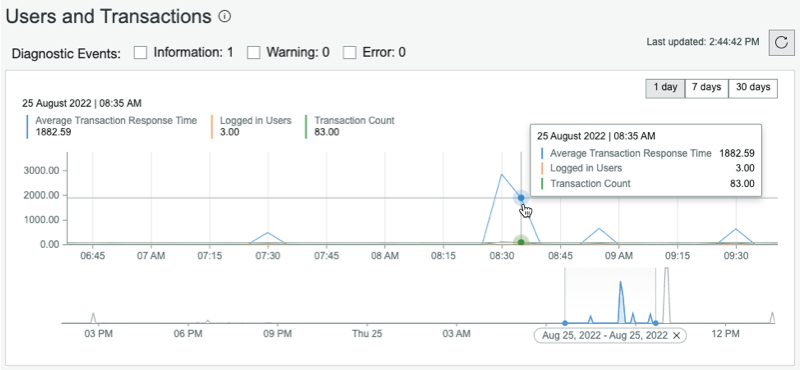

概要グラフ
[概要] タブで、インスタンスの全体的な健全性とパフォーマンスのサマリを表示できます。[イベント]、[ECC キュー]、および [セッション情報] タブのメトリクスを組み合わせることで、インスタンスレベルで集計されたビューが得られます。
概要グラフを使用して、次のことを行います。
- メトリクスの経時的なパフォーマンスを個別に、また相関的に分析する。
- メトリクスと診断イベントにオーバーレイすることで、異なるデータセット間の傾向やパターンを表示します。
- システムの更新などの影響の大きいアクティビティを実行しているときや、ユーザートラフィックが集中しているときに、インスタンスを綿密かつプロアクティブに監視します。
- 診断イベントをオーバーレイして、因果関係と相関を判断できるようにする。
- グラフの上の凡例から表示するグラフの線を選択して、メトリクスを比較したり、特定のメトリクスに焦点を当てたりする。
- 日付ピッカーから別の日の範囲を選択して、期間を変更する。デフォルト値は 1 日ですが、7 日または 30 日に変更できます。
- グラフの任意の場所にカーソルを合わせて、ある時点でのすべてのメトリクスの詳細を表示する。
カーソルを合わせてデータポイントを選択すると、メトリクスのノードレベルの詳細が表示されます。[イベント] 、[ECC キュー]、または [セッション情報] タブの、対応する詳細グラフが表示されます。
- グラフの下のタイムラインの左側または右側を選択して左右にドラッグして、時間の範囲を絞り込む。このビューを軸に沿ってドラッグして、時間範囲をシフトします。

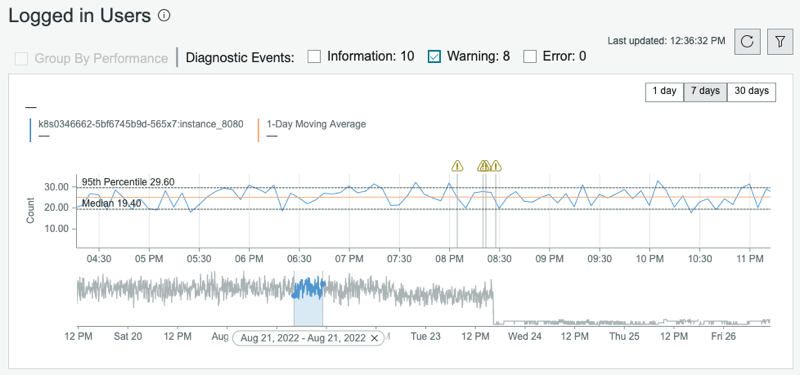

詳細グラフ
[イベント]、[ECC キュー]、および [セッション情報] タブの各グラフには、1 つ以上のノードのメトリクスの詳細が表示されます。
詳細グラフを使用して、次のことを行います。
- 特定のメトリクスを中央値、1 日の移動平均、または 95 パーセンタイル値と比較する
- メトリクスと診断イベントにオーバーレイして、傾向やパターンを表示する
- パフォーマンスの低下が 1 つのノードで発生しているか、すべてのノードで発生しているかを判断する
- 各ノードの詳細な統計情報を表示して、経時的にシステムの健全性を監視する
詳細グラフには概要グラフと同じコントロールが含まれていますが、それ以外にも機能があります。
- [パフォーマンスでグループ化 (Group By Performance)] を選択して、パフォーマンス値が類似するノードとエージェントの傾向、問題、およびシステムの健全性を確認する。グラフに線が 7 本以上ある場合、このオプションがデフォルトで選択されます。
- 診断イベントをオーバーレイして、因果関係と相関を判断できるようにする。
- カスタムフィルターを追加して、特定のノードのデータを表示する。たとえば、ステータスがオンラインのノードの平均トランザクション時間を表示するなどです。
- 表示するグラフの線をグラフの上の凡例から選択して、さまざまなノードのパフォーマンスを 1 日の移動平均と比較する。
[1 日の移動平均] 線は、1 日のすべてのノードの平均値を表します。
- 日付ピッカーから別の日の範囲を選択して、期間を変更する。デフォルト値は 1 日ですが、7 日または 30 日に変更できます。
- グラフの任意の場所にカーソルを合わせて、エージェントやノードの詳細を表示する。
メトリクスを、グラフの次の水平線と比較します。
- 中央値：中央値。
- 95 パーセンタイル：95 パーセンタイル値。この線を超えるデータポイントを持つメトリクスが、問題の原因である可能性があります。
カーソルを合わせてデータポイントを選択すると、10 分間に発生した関連イベントやトランザクションのリストが表示されます。
- グラフの下のタイムラインの左側または右側を選択して左右にドラッグして、時間の範囲を絞り込む。このビューを軸に沿ってドラッグして、時間範囲をシフトします。
各ノードの中央値、平均値、および 95 パーセンタイル値は、詳細グラフの下のテーブルに表示されます。
- リスト内のレコードをソートするには、列ヘッダーを選択します。
- フィールドの値を使用してリストをフィルタリングするには、フィールドを右クリックし、[この値で絞り込み] または [除外] を選択します。
- リスト内のレコードをラベルでグループ化するには、列オプションメニューを選択し、[グループ：] を選択します。
- リスト内のレコードをフィルタリングするには、列オプションメニューを選択し、[フィルター] を選択します。条件と値を入力します。
