ベースシステムでのアプリケーションサービスマップの表示

  • リリースバージョン: Xanadu
  • 更新日 2024年08月01日
  • 所要時間：4分

    • アプリケーションサービス マップには、アプリケーションサービスを構成する CI のデータと、これらの CI の関係と接続が表示されます。

    始める前に

    必要なロール：app_service_user (表示モードでマップを表示する場合) および app_service_admin (編集モードでマップを変更する場合)

    このタスクについて

    アプリケーションサービスを作成すると、関連するアプリケーションサービス マップが生成されます。その後、このマップはアプリケーションサービスの変更を反映して更新されます。このマップは、CI を表すアイコンと、CI 間の接続を表す矢印で構成されています。

    サービスマッピング が展開されている場合の詳細については、「アプリケーションサービスマップ」および「アプリケーションサービスマップでの CI 接続属性の表示」を参照してください。

    アプリケーションサービスマップを開くには、 CSDM > テクニカルサービスの管理 > アプリケーションサービスをクリックし、アプリケーションサービスを選択して、[ マップを表示] をクリックします。

    アプリケーションサービスマップで次のいずれかの操作を実行します。

    手順

    • ウィンドウバーの 別のアプリケーションサービスに移動するためのメニュー。 を選択して、別のアプリケーションサービスに移動します。
    • ナビゲーション ツールを使用してマップのビューを拡大または縮小し、ページ上でマップを移動します。

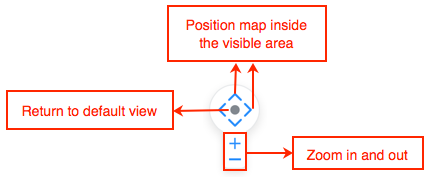

      マップエリアの任意の場所をクリックして、マップのセグメントを表示エリアにドラッグすることもできます。マップのズームと位置を制御します。
    • 変更の表示：アプリケーションサービスに関連付けられた変更と変更レコードを、一定の時間範囲内で、全体を表示することや、任意の CI について表示することができます。

      詳細については、「アプリケーションサービスの変更履歴の表示」を参照してください。

      マップの下にある [変更] タブの、選択した CI または接続に関連付けられているレコードが強調表示されます。[変更] タブで変更レコードを選択すると、マップ上で関連 CI アイコンが黄色で表示されます。

    • 属性の表示：マップ上のデバイス、アプリケーション、またはコネクタを選択すると、青色で表示され、その属性がマップの右側にある [プロパティ] ペインに表示されます。

      マップ上で何も選択されていない場合は、アプリケーションサービス自体の詳細が [プロパティ] ペインに表示されます。

      [プロパティ] ペインの下部にある [詳細プロパティ] をクリックすることで、CI のフォームを開いてさらに詳細を確認できます。

    • [編集] を選択してマップの CI を追加または削除するか、[ビュー] を選択してマップモードを切り替えます。
    • [他のアクション] メニュー。 で [他のアクション] を選択します。
      • [マップ上のグループ CI] の設定：プリフィックスとドメイン名を共有するサーバー上でホストされている、同じタイプに属する 10 個以上の CI をグループ化して、マップを簡素化します。
      • [スパニング ツリー ビュー] の設定：CI をツリー構造に整理し、一部の接続ラインを非表示にすることで、マップを簡素化します。このオプションは、非常に大きなマップの場合に特に役立ちます。
      • [マップインジケーター] ：アラート、機能停止、インシデント、および問題などの関連レコードを表示することで、CI またはアプリケーションサービス自体の追加情報を表示します。有効になっている各インジケーターについて、対応するインジケーター アイコンが関連レコードを持つ CI の横に表示され、対応するタブがマップの下に表示されます。レコードがアプリケーションサービス自体に関連付けられている場合は、アプリケーションサービス名の横にインジケーターが表示されます。

        マップインジケーターの管理の詳細については、「マップインジケーターの作成または変更」を参照してください。より一般的な情報については、イベント管理のマップインジケーターに関するビデオを参照してください。

      • [PDF エクスポート]：必要に応じて共有できる .PDF ファイルにマップをエクスポートします。PDF ファイルが準備できたら、ローカル ドライブに PDF をダウンロードするためのアイコン。 をクリックしてローカル ドライブに PDF ファイルをダウンロードします。
    • 接続の詳細を表示します。
      デフォルトでは、アプリケーションサービス マップ上の同じ CI の接続ラインは結合されます。この結合によりマップ上の表示が整理され、マップが見やすくなります。結合された接続ラインについて、基になったすべての接続ラインの詳細を表示できます。

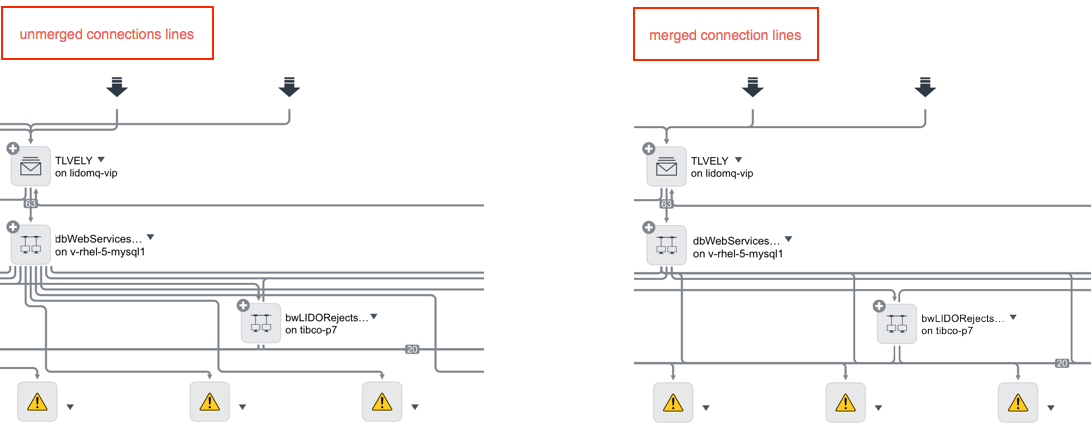

      図 : 1. 結合された接続線

      結合された接続線
      • 接続のソース CI とターゲット CI を表示するには、接続ラインを右クリックします。
        スパニング ツリー ビューが有効化されている場合は、次の操作を行います。
        1. 接続を表示する CI を選択して、非表示になっている CI の接続をすべて表示します。
        2. いずれかの接続ラインを右クリックします。
      • 接続のプロパティを表示するには、接続ラインをクリックします。手動で追加された接続の場合、エンドポイント タイプは手動エンドポイントです。
      • 結合された接続内の接続のプロパティを表示するには、次の操作を行います。
        1. 結合された接続ラインを右クリックします。
        2. いずれかの接続を選択します。
        3. [エッジを選択] を選択します。

    次のタスク

    [プロパティ] ペインに表示される詳細を変更するには、「フォームレイアウトの構成」で説明されているように、[フォームビューとセクション] のフォームビューを更新します。
