VMware vCenter オブジェクト [cmdb_ci_vcenter_object] クラス

  • リリースバージョン: Xanadu
  • 更新日 2024年08月01日
  • 所要時間：2分

    • 仮想マシン関連クラスの属性、識別ルール、およびその他の重要なスキーマ構造。

    ベースシステムの一般的な CMDB テーブルの説明については、「CMDB テーブルの説明」を参照してください。

    スキーマの説明​

    ServiceNow® には、次のようなクラスを含む、仮想マシン (VM) 環境の広範なモデリングがあります。
    • VMware vCenter クラスター [cmdb_ci_vcenter_cluster]
    • VMware vCenter データセンター [cmdb_ci_vcenter_datacenter]
    • VMware 仮想マシンインスタンス [cmdb_ci_vmware_instance]
    仮想マシンは他のサーバーと同じようにモデル化されていますが、IsVirtual 属性が true に設定されています。

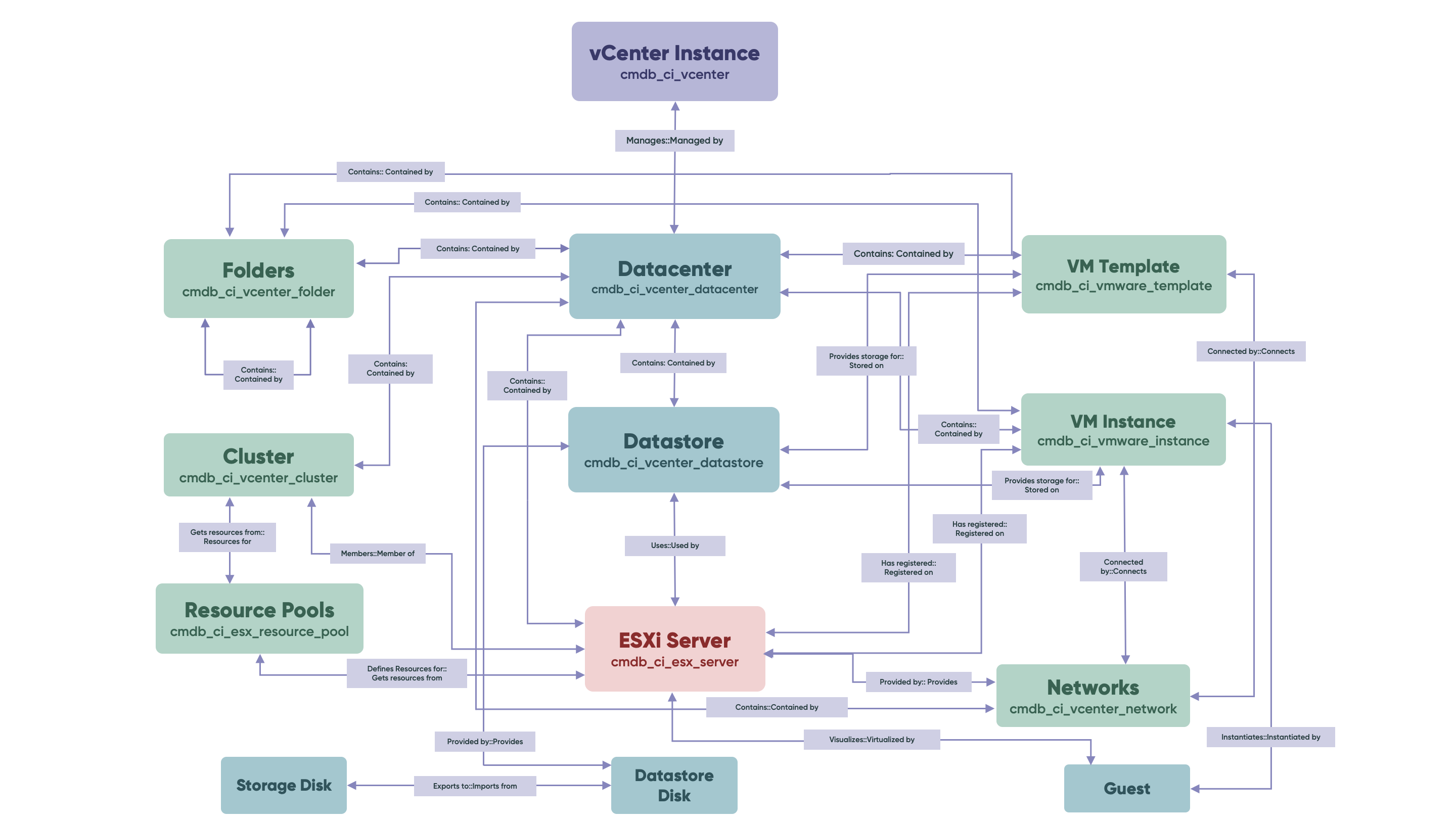

    図 : 1. VMWare vCenter インスタンスのスキーマ構造
    VMWare vCenter インスタンススキーマの関係と参照。

    上の図では、「検出された」仮想サーバーは「Guest」(VM オブジェクト) と呼ばれています。VMWare コンポーネントのモデリングについては、前の図に従ってください。

    キー参照構造

    ゲストには、次の重要なキー参照構造があります。
    • cmdb_ci_vmware_instance (Center によって報告される VM インスタンス) との Instantiates::InstantiatedBy 関係。
    • ESXi サーバー (ESXi 仮想化ソフトウェアがインストールされているハードウェア) との Virtualizes::VirtualizedBy 関係。
    • ゲスト (検出された VMObject) には、ESXi サーバーとの HasRegistered::RegisteredOn 関係もあります。

    識別ルール

    • ゲストオペレーティングシステム：ゲストオペレーティングシステムは、Server (IsVirtual を true に設定) としてモデル化されているため、識別ルールは Server クラスのルールに従います。ほとんどのオペレーティングシステムでは、BIOS UUID がシリアル番号として報告されます。適切な VMware ガイドラインに従って、BIOS UUID が再利用されないようにすることが重要です。複製された BIOS UUID があると、識別ルールに問題が発生します。
    • VM インスタンス：IRE はインスタンスの MosRef ID をキー識別子として使用します。​
    • ESX サーバー：サーバーはベアメタサーバー (IsVirtual を false に設定) としてモデル化されるため、Server クラス識別ルールが適用されます。
