ActionSet OCR Read Table アクションの使用

RPA デスクトップデザインスタジオ の OCR Read Text アクションを使用して、デスクトップ、Windows アプリケーション、および Internet Explorer ブラウザー上の Web ページの画像からテーブルを抽出します。

始める前に

ターゲットアプリケーションウィンドウの画像をキャプチャし、アンカーを作成します。これを行う方法については、「 ActionSet コンポーネントを使用する」を参照してください。

必要なロール：なし

このタスクについて

ActionSet OCR (光学式文字認識) Read Table アクションでは、テーブルがテキストベースの形式ではなく画像に表示されている場合でも、テーブルをキャプチャできます。

OCR Read Table アクションのプロパティが設定可能です。これらのプロパティの詳細については、「ActionSet OCR Read Table properties (ActionSet OCR Read Table のプロパティ)」を参照してください。

手順

1. アンカーを右クリックします。
   アンカーについては、アンカー の使用方法を参照してください。
2. 移動先 OCR > テーブルの読み取り.
3. [Read Table] をクリックします。
4. OCR Read Table アイコン ( ) をクリックし、キャプチャするテーブルが含まれている領域にインジケーターをドラッグします。

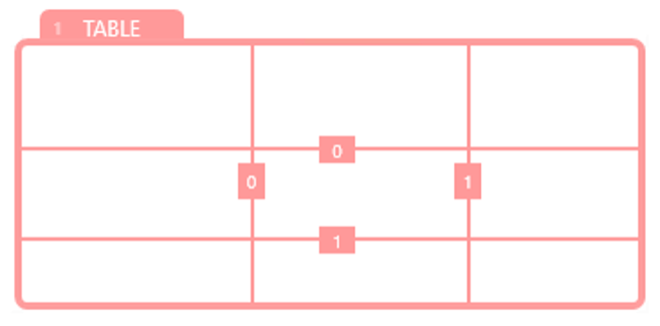

   図 : 1. 選択インジケーターの [テーブル] タブ



5. セルの境界をマークする線をテーブルと一致するようにドラッグし、セルをできるだけ正確に定義するように注意し、次の手順を実行します。
   コンポーネントは、個々のセル領域から OCR 結果を返します。
   1. 選択インジケーターの端をドラッグして、選択インジケーターのサイズを調整します。
   2. 選択インジケーター内の空きスペースを右クリックし、[ 行の追加] または [ 列の追加 ] を選択して、テーブルに一致するように必要に応じて行と列を追加します。
   3. テーブルに一致するように、選択領域内の行と列の分割線をドラッグします。
6. オプション: [アクションセット設定 (ACTIONSET SETTINGS)] ウィンドウの [プロパティ] ペインで、OCR Read Table アクションのプロパティを設定します。

   たとえば、テーブルの最初の行をテーブルヘッダーと見なすことを選択できます。

   これらのプロパティの詳細については、「ActionSet OCR Read Table properties (ActionSet OCR Read Table のプロパティ)」を参照してください。

7. [アクションセット設定 (ACTIONSET SETTINGS)] ウィンドウを閉じます。
8. オプション: ステップ 6 で OcrTable アクションのポートを非表示にしなかった場合は、アクションが抽出されたテーブルのテキストを返せるようにポートを接続します。

   OcrTable パラメーターについては、次の表で説明しています。

   ポートタイプ	ポート名	データタイプ	接続の目的
   データ出力	OcrTable	文字列	抽出されたテーブルからテキストを返します。

9. オプション: コンポーネントをテストするには、コンポーネントバーを右クリックし、[ここから実行 (Run From Here)] をクリックします。
