# CIM ディスカバリーの仕組み

# CIM ディスカバリーの仕組み {#ariaid-title1}

* リリースバージョン: Yokohama
*
* 更新日 2025年01月30日
*
* ![](https://www.servicenow.com/docs/portal-asset/ico-clock) 所要時間：3分

これは、共通情報モデル (CIM) のストレージシステムを分類するための処理フローです。{#r_HowCIMDiscoveryWorks__cim-classification-intro}

## 処理フロー

1. Shazzam プローブはネットワークディスカバリーの一環として wbem ポートプローブを起動します。{#r_HowCIMDiscoveryWorks__li_cim_classification1}
{#r_HowCIMDiscoveryWorks__li_cim_classification1}
2. wbem ポートプローブは、ターゲットポート SLP 427、CIM 5989、および 5988 のアクティビティを検出し、\[ サービスレジストリクエリ ー\] 関連リストを調べます。 ディスカバリー定義ポートプローブ(SLP クエリの場合)。ベースシステムは、SLP サーバーの存在を示す service:wbem サービスタイプを検出するために、このクエリーを提供します。{#r_HowCIMDiscoveryWorks__li_cim_classification2}
{#r_HowCIMDiscoveryWorks__li_cim_classification2}
3. Shazzam プローブは WBEM サービスタイプのスキャナーを起動します。スキャナーは次のものを取得します。
   * SLP サーバーからのサービスの属性
   * ネットワーク内の CIM サーバーの相互運用名前空間
   {#r_HowCIMDiscoveryWorks__ul_c11_bgq_bp}{#r_HowCIMDiscoveryWorks__li_cim_classification3}
{#r_HowCIMDiscoveryWorks__li_cim_classification3}
4. スキャナーは、検出された名前空間の値をポートプローブの結果に追加します。{#r_HowCIMDiscoveryWorks__li_cim_classification4}
{#r_HowCIMDiscoveryWorks__li_cim_classification4}
5. wbem ポートプローブは、それ自体が持つ SLP データを CIM 分類プローブに追加します。{#r_HowCIMDiscoveryWorks__li_cim_classification5}
{#r_HowCIMDiscoveryWorks__li_cim_classification5}

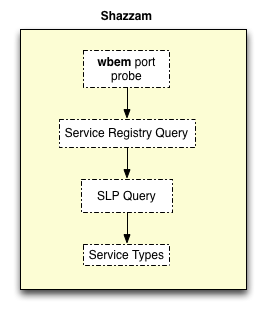

6. CIM 分類プローブはその情報を使用して、CIM サーバーを探索します。 図 : 1. CIM Shazzam の処理図 {#r_HowCIMDiscoveryWorks__ph_step-6-process-flow}
{#r_HowCIMDiscoveryWorks__ol_cwb_52q_bp}

## wbem ポートプローブ

wbem プローブは、取得したデータを CIM 分類 `[discovery_classy_cim]` テーブルに格納します。wbem ポートプローブを表示するには、 ディスカバリー定義ポートプローブ.

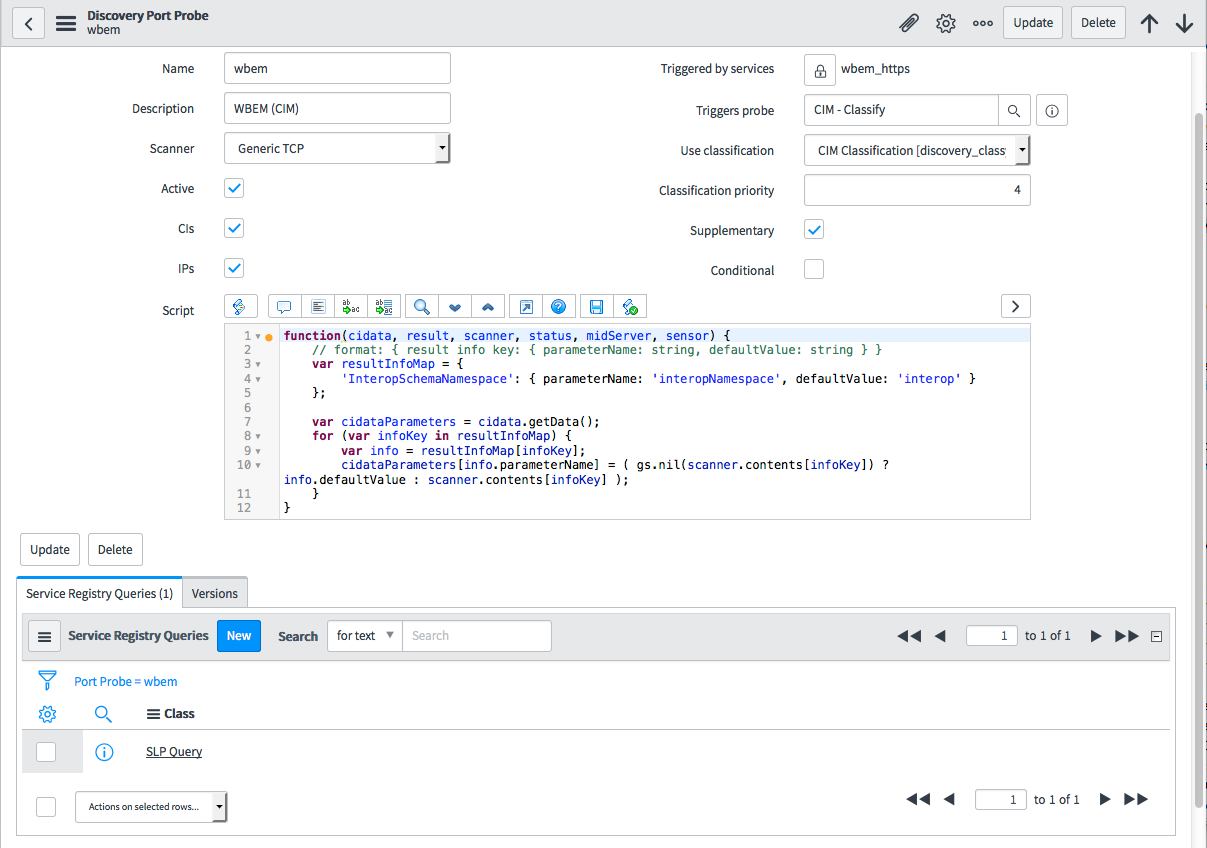

図 : 2. wbem ポートプローブレコード

## SLP クエリー

SLP クエリーは、SLP サーバー上の wbem サービス (service:wbem) を検出し、サービスの属性を収集します。SLP クエリーレコードを表示するには、wbem ポートプローブレコードを開き、\[サービスレジストリークエリー\] 関連リストから \[SLP クエリー\] を選択します。

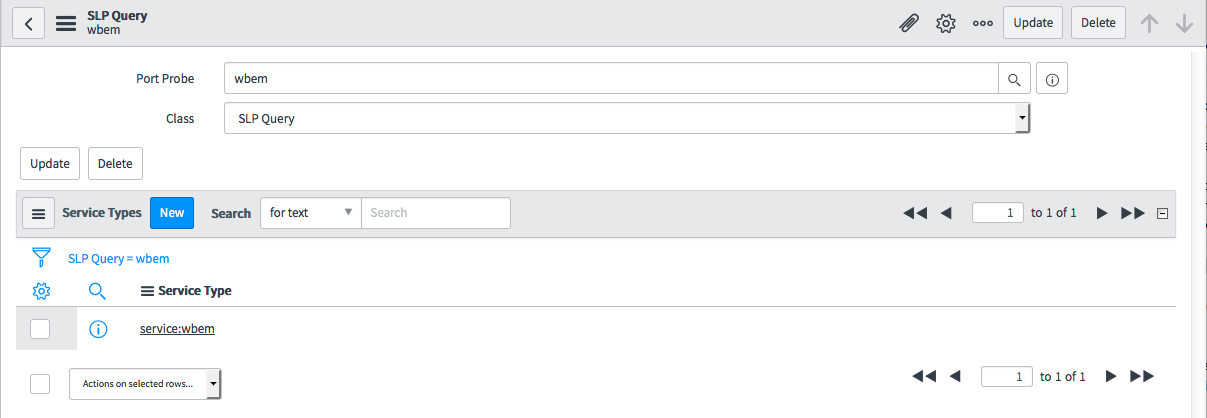

図 : 3. SLP クエリーレコード

## CIM - 分類プローブ

wbem ポートプローブは、名前空間を含めてそれ自体が持つ SLP データを、CIM 分類プローブに追加してから起動します。CIM 分類プローブはネットワーク内の CIM サーバーから VMware ESX シリアル番号と、SAN および NAS コンポーネント間のコネクターの関係を抽出します。
CIM 分類プローブにアクセスするには、 ディスカバリー定義プローブ をクリックし、プローブのリストから \[CIM - 分類 \] を選択します。
注:
mid.cim.interop.namespace システムプロパティは、4 つのデフォルトストレージ名前空間を定義します。

* interop
* root/interop
* root/pg_interop
* pg_interop
{#r_HowCIMDiscoveryWorks__ul_g3w_wq5_bz}複数のストレージベンダーを、デフォルトの 1 つとして指定されていないカスタム名前空間とともに使用している場合、このプロパティで新しい名前空間をカンマ区切りリストに追加します。デフォルトの名前空間のいずれかを引き続き使用する場合は、それらをプロパティに必ず含めてください。

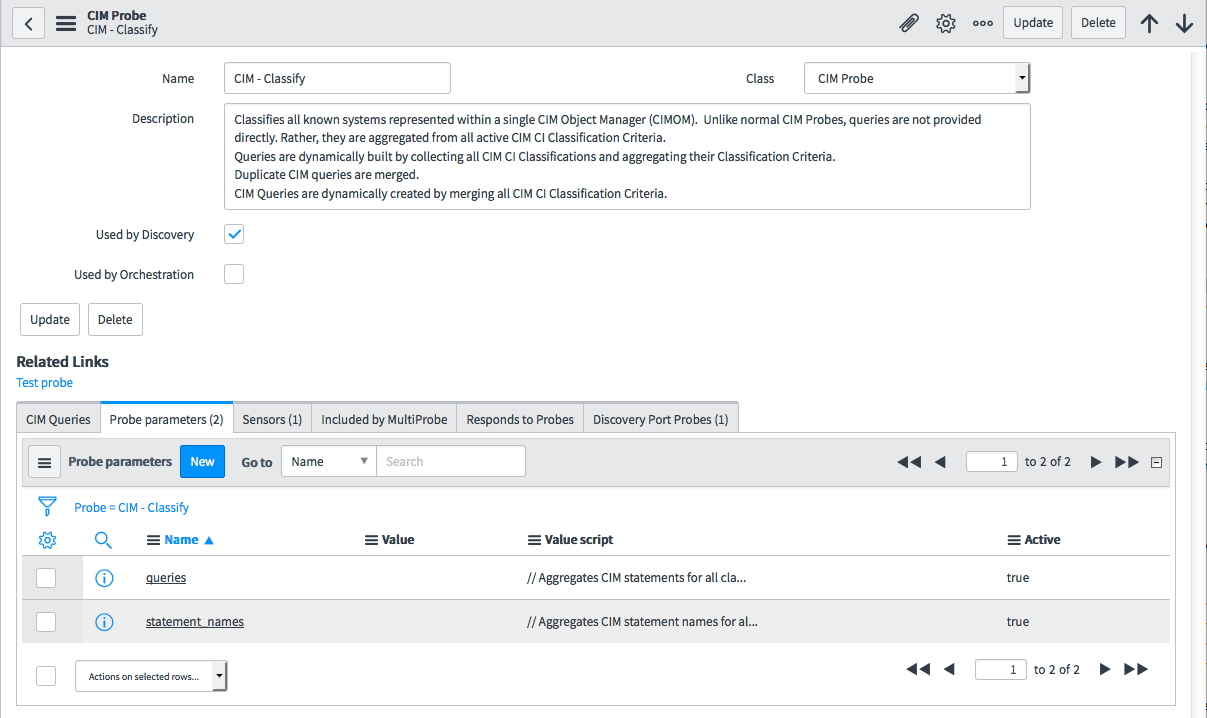

図 : 4. CIM - 分類プローブレコード

## SMI-S および CIM のプローブとセンサー {#r_HowCIMDiscoveryWorks__section_r1z_q1z_1cb}

{#r_HowCIMDiscoveryWorks__table_mb5_nbm_b5__entry__2}

| プローブ/センサー | 説明 |
|-|-|
| CIM - ID | SMI-S ごとに CIM を介してシステムを識別します。 |
| SMI - アレイ - コントローラー | コントローラー情報を取得します。 |
| SMI - アレイ - ディスク | ストレージディスク情報を取得します。 |
| SMI - アレイ - ファイル共有 | ストレージサーバーから NAS ファイル共有を列挙します。 |
| SMI - アレイ - プール | ストレージプールを取得します。 |
| SMI - アレイ - ポート | ストレージポートを取得します。 |
| SMI - アレイ - ボリューム | ストレージボリュームを取得します。 |
| SMI - ファブリック | SAN、ファブリック、ゾーンセット、ゾーン、ゾーンエイリアス、エンドポイント、および接続を取得します。 |
| SMI - ファイバーチャネルスイッチ | FC スイッチを取得します。 |
| SMI - NAS ヘッド - コンポーネントシステム | NAS ヘッドプロファイル内のすべての仮想ファイルサーバーを取得します。 |
| SMI - NAS ヘッド - ファイルサーバー IP | 各 NAS ファイルサーバーの IP アドレスを取得します。 |
| SMI - NAS ヘッド - ファイルサーバー | Common Internet File System (CIFS) や Network File System (NFS) などの NAS ファイルサーバーを取得します。 |
| SMI - NAS ヘッド - ファイル共有 | 各 NAS ファイルサーバーのファイル共有を取得します。 |
| SMI - ストレージサーバー | SAN および NAS アレイおよびサーバーを取得します。 |
| SMI - WBEM サービス | プロファイルや SMI-S バージョンなどの WBEM サービス情報を取得します。 |
[表 : 1. SMI-S および CIM のプローブとセンサー]

{#r_HowCIMDiscoveryWorks__table_mb5_nbm_b5}
