マップの関連アイテムの作成または変更

  • リリースバージョン: Yokohama
  • 更新日 2025年01月30日
  • 所要時間：2分

    • [マップの関連アイテム] モジュールでは、参照 CI を相互に関連付けて、依存関係ビューマップで表示することができます。

    始める前に

    必要なロール：admin

    このタスクについて

    ベースシステム構成には次のテーブルが含まれており、それらをコンピューター [cmdb_ci_computer] テーブルとサーバー [cmdb_ci_server] テーブルのアイテムに関連付けます。
    • ディスク [cmdb_ci_disk]
    • ネットワークアダプタ [cmdb_ci_network_adapter]
    • データベース [cmdb_ci_database]
    この方法で関連付けることができる追加の参照 CI には、ファイル システムと実行中のプロセスがあります。

    次の例では、アダプタレコードの [構成アイテム] フィールドが特定の CI ノードを参照する場合、マップ内のコンピューターノードがネットワークアダプタノードに関連付けられます。cmdb_ci_computer レコードの [ネットワークアダプタ] 関連リストから、ネットワークアダプタレコードにアクセスするか、ネットワークアダプタレコードを作成します。

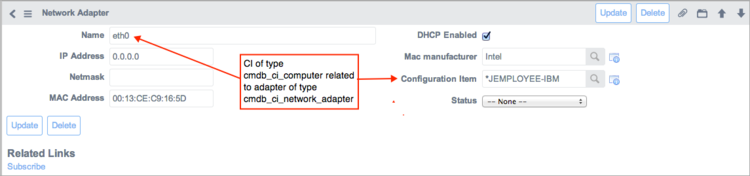

    図 : 1. 依存関係ビューの構成アイテムフィールド
    依存関係によって関連付けられた CI。

    *JEMPLOYEE-IBM コンピューターの依存関係ビューマップには、コンピューターに接続されているネットワークアダプタが表示されます。

    図 : 2. 依存関係ビューマップの関連アイテムの例
    関連 CI を表示する依存関係ビューマップ。

    関係レコードがなく、参照フィールドによって他の CI に関連付けられている CI を表示するように依存関係ビューを設定できます。

    手順

    1. 次のように移動する。 All (すべて) > 依存関係ビュー > マップの関連アイテム.
    2. [新規] をクリックして新しい関連アイテムを作成するか、既存の CI の行をクリックして既存のマップの関連アイテムを変更します。
    3. フォームのフィールドに入力します。
      「関連アイテム フォーム」テーブルを参照してください。
    4. [送信] をクリックして新しいマップの関連アイテムを入力するか、[更新] をクリックして既存のマップの関連アイテムを変更します。
      表 : 1. 関連アイテムフォーム
      コントロール 説明
      構成アイテム ベースノードを表す CI またはベースノードテーブルを拡張するテーブル内の CI。ベースシステムでは、ベース ノードを表す構成アイテムはコンピューター [cmdb_ci_computer] で、すべてのタイプのワークステーションとサーバーが含まれます。
      関連アイテム 関連アイテムのテーブル名。選択リストには、cmdb_ci テーブルとこのテーブルを拡張するテーブルのみが表示されます。
      関連フィールド この関連アイテムを構成アイテムにリンクするフィールド。多くの場合、最初の 2 つのフィールドが選択された後に、フィールドに適切な値が自動的に入力されます。追加オプションを使用するには、ドロップダウンメニューを選択します。
      アクティブ このレコードを有効または無効にするためのチェックボックス。
