技術リスクをタイムラインで表示する
組織で使用されているすべての技術または製品モデルの内部および外部のライフサイクルフェーズを、技術ポートフォリオ管理のタイムラインで表示します。リスク要因の観点から、色分けにより、技術のステージを特定できます。
始める前に
Xanadu リリース以降、レガシー テクノロジーポートフォリオ管理モジュールは エンタープライズアーキテクチャ (旧称 アプリケーションポートフォリオ管理) から廃止されました。ただし、 エンタープライズアーキテクチャ (旧 アプリケーションポートフォリオ管理) の既存のユーザーは、引き続き レガシー テクノロジーポートフォリオ管理 モジュールを使用できます。新規アクティベーションユーザーの場合、 レガシー テクノロジーポートフォリオ管理 モジュールは使用できません。
エンタープライズアーキテクチャワークスペース内でテクノロジーポートフォリオ管理ストアアプリケーションを使用して、同じ機能を利用できます。詳細については、「TPM および TRM ライフサイクルのタイムラインのガントビュー」を参照してください。
TPM タイムラインビューでデータを表示するには：
- ビジネスアプリケーションのインベントリを作成します。
- ビジネスアプリケーションとアプリケーションサービスを関連付けます。
- アプリケーションサービスとソフトウェアモデルを関連付けます。
- アプリケーションサービスとハードウェアモデルを関連付けます。
エンタープライズアーキテクト (EA) は、タイムラインビューを使用して、テクノロジーのバージョンとライフサイクル、およびそれらの技術で実行されているアプリケーションの数を追跡できます。EA は、提供終了によるビジネスアプリケーションのリスクを評価し、必要に応じてデマンドとプロジェクトを作成できます。
TPM 画面の線は、製品モデルのライフサイクルを示しています。線は色分けされており、その四半期または年にソフトウェアモデルが直面するリスクのステージを示しています。
必要なロール：sn_apm.apm_user
手順
-
[本番] アイコン (
) をクリックすると、現在の四半期または月のリスクの対象となる本番インスタンスが表示されます。
-
ソフトウェアモデルのライフサイクルデータソースは、次の 2 つの方法のいずれかで表示できます。
- 特定のソフトウェアモデルのライフサイクルデータソースを表示するには、[ソフトウェアモデルの展開] アイコン (
) をクリックします。 - ビジネスアプリケーションに関連するすべてのソフトウェアモデルのライフサイクルデータソースを表示するには、[すべてのライフサイクルデータソースを表示] アイコン (
) をクリックします。このアイコンを使用して、データソースの表示と非表示を切り替えます。
ライフサイクルデータソースのタイムラインは、ビジネスアプリケーション別、製品分類別、ソフトウェアモデル別、アプリケーションバックログの各ビューで表示できます。ソフトウェアモデルで利用可能なすべてのソースが照会され、ソフトウェア製品ライフサイクル [sam_sw_product_lifecycle] テーブルから取得されます。選択肢 [sys_choice_list] テーブルには、ソフトウェア製品ライフサイクル [sam_sw_product_lifecycle] テーブルに対応するソフトウェアモデルのすべてのソースが一覧表示されます。
ソフトウェアライフサイクルデータのソースは内部にある場合もあれば、複数の外部ソースから取得される場合もあります。選択肢 [sys_choice] テーブルからのシーケンス番号が最小で、1 つの外部公開者データを含む内部データのライフサイクルフェーズ情報が、タイムラインの各ソフトウェアモデルに対して照合され、表示されます。他に外部公開者データソースが存在する場合、タイムラインには表示されません。また、ソフトウェアモデルのタイムラインで内部公開者情報と外部公開者情報が重複していると、2 つのソース間でフェーズが区別できなくなる可能性があります。
すべてのライフサイクルデータソースを表示することで、製品モデルのすべての公開者データソースを、シーケンス番号が最小のタイムラインではなく、個別のタイムラインとして表示できるようになります。各ソースのライフサイクル情報は、内部か外部かにかかわらず、個別に表示されます。複数の外部公開者ソースが存在する場合、表示されるソースはアルファベット順に表示されます。ライフサイクルフェーズ情報は結合も照合もされないため、各ソースのフェーズ詳細がタイムライン上で理解しやすくなっています。
- 特定のソフトウェアモデルのライフサイクルデータソースを表示するには、[ソフトウェアモデルの展開] アイコン (
-
[凡例] アイコン (
) をクリックすると、タイムライン上のマーキングと色分けされた線の意味を理解できます。
色のグラデーションは、あるステージから徐々に次のステージへとフェーズ移行するリスクを示しています。PPM Standard (com.snc.financial_planning_pmo) プラグインがアクティブ化されている場合にのみ、プロジェクトの凡例を表示できます。 -
ソフトウェアモデルのリスクバブルをクリックして、リスクパラメーターレベルでスコアを表示します。

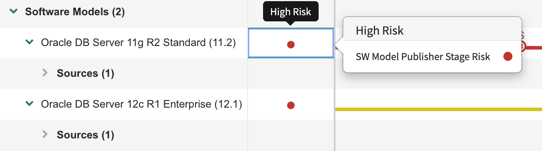

図 : 1. ソフトウェアモデルの TPM リスクプロファイル 事前に構成されたリスクパラメーターのスクリプトを設定して、リスクパラメータースコア [sn_apm_tpm_risk_param_score] テーブルに保存されている独自のリスク値を評価することができます。
-
ハードウェアモデルのリスクバブルをクリックして、そのリスクのブレークダウンを表示します。

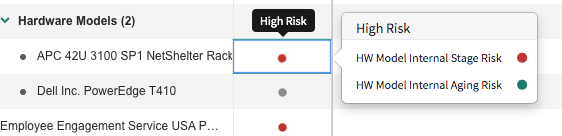

図 : 2. ハードウェアモデルの TPM リスクプロファイル -
ハードウェアまたはソフトウェアのタイムラインで [ライフサイクルフェーズ] アイコン (
) をクリックすると、ハードウェアまたはソフトウェアモデルのライフサイクル情報がポップアップで表示されます。
タイムラインの縦線は、現在の四半期を示します。「タイムライン上のソフトウェア製品ライフサイクルデータ」を参照してください。
