要件取り込みダイアグラム の探索

要件取り込みダイアグラム アプリケーションの主な機能、フロー、ワークスペースについて学習します。

要件取り込みダイアグラムの概要

要件取り込みダイアグラム を使用して、自動化の要件を視覚的に設計します。この図は、さまざまな部門に依存し、複数のアクティビティを含む完全な要件を視覚化する方法を提供します。図が作成されると、詳細なプレイブックプロセスに変換され、実際に実行される自動化として構成および実行できます。

要件取り込みダイアグラム ユーザー

表 : 1. ユーザー

ロールタイトル	説明	含まれるロール
[sn_ac.automation_admin]	オートメーションセンター アプリケーション構成を設定します。オートメーションセンター アプリケーションのすべてのアクションを実行します。すべてのテーブルに対する CRUD アクセス権を保持します。	sn_ac.automation_business_user sn_ac.automation_technical_user sn_ac.automation_admin
sn_ac.automation_technical_user playbook.activity_def_read playbook.write	要件図を作成し、それをプレイブックプロセスに変換して、最終的に自動化を作成します。	playbook.write に pd_shared.user が含まれる
sn_ac.automation_business_user playbook.activity_def_read playbook.write	要件図を提供して自動化を要求します。	playbook.write に pd_shared.user が含まれる

要件取り込みダイアグラム フロー

次の図に、要件取り込みダイアグラム のフローを示します。sn_ac.automation_business_user、playbook.activity_def_read、および playbook.write のロールを持つユーザーは、要件図を要求します。sn_ac.automation_technical_user、playbook.activity_def_read、および playbook.write ロールを持つユーザーは、要件図を作成し、それをプレイブックプロセスに変換して、最終的に自動化を作成します。

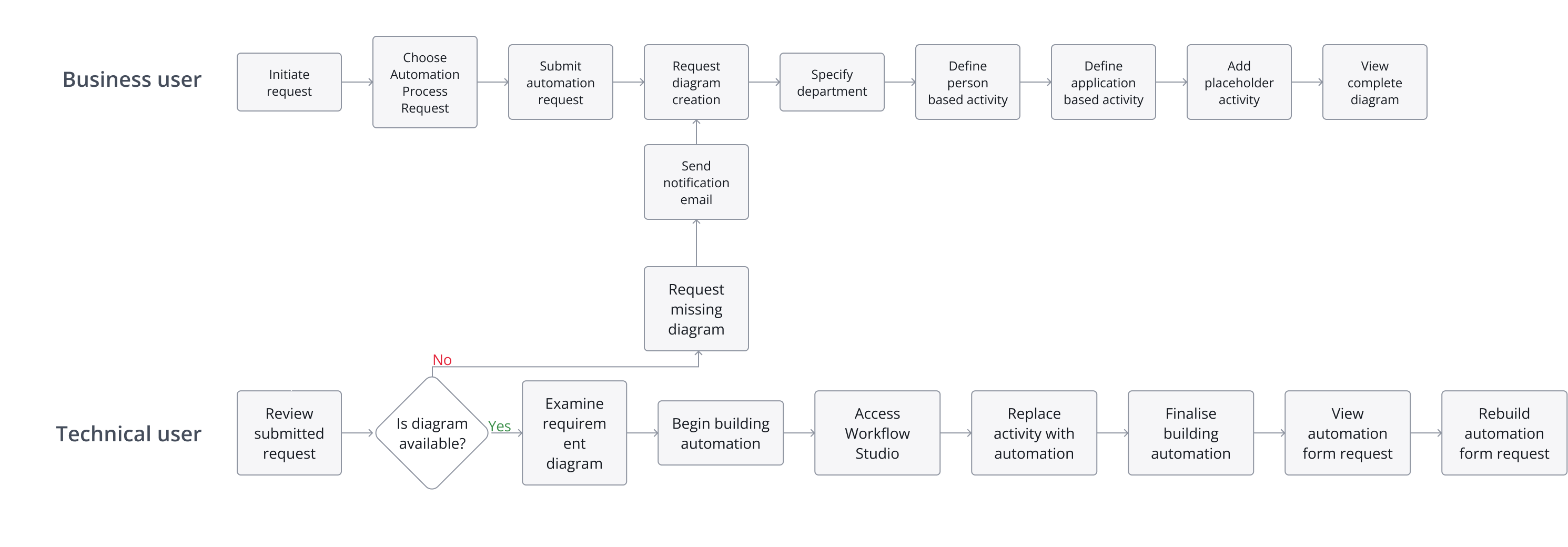

図 : 1. 要件取り込みダイアグラム フロー

1. 要求者またはビジネスユーザーは、オートメーションセンターから自動化要求を作成します。
2. 要求を保存した後、履行者またはテクニカルユーザーは自動化要求のレビュー要求を受け取ります。
3. 履行者または技術ユーザーは、要件図が利用可能かどうかを確認します。

   図が利用できない場合、履行者またはテクニカルユーザーは、要求者またはビジネスユーザーに要件図を作成するよう要求を送信します。

4. 図が利用可能な場合、履行者またはテクニカルユーザーは、プレイブックを使用してワークフロースタジオで自動化の作成を開始します。
