クラシック サービスマッピング でのネットワークパスまたはストレージパスの表示

  • リリースバージョン: Zurich
  • 更新日 2025年07月31日
  • 所要時間：3分

    • ドリルダウンすると、サービスパフォーマンスのトラブルシューティングやネットワークのメンテナンスのために、マップ上の接続の背後にあるオブジェクトを確認できます。この機能は、手動で作成されたサービスや、エッジ暗号化を使用するインスタンスのサービスでは利用できません。

    始める前に

    必要なロール：admin、service_mapping_admin、または service_mapping_user

    このタスクについて

    ネットワークパスまたはストレージパスを表示すると、接続の一部であるルーター、スイッチ、およびホストポートを確認できます。次の接続タイプが存在します。
    ネットワークパス
    ホストタイプの 2 つの CI 間のインフラストラクチャルート
    ストレージパス
    ホストタイプの CI 1 つとストレージタイプの CI 1 つの間のインフラストラクチャルート

    サービスマッピング は、WAN またはパブリッククラウドではなく、組織のローカルネットワークに配置されているネットワークデバイスを検出して表示します。サービスマッピング は 2 つのアプリケーション間で接続を検出すると、ソースホスト上の traceroute を使用してターゲットホストへのパスを判断します。次に サービスマッピング は SNMP 認証情報を使用して、パス上で見つかったデバイスを検出します。

    サービスマッピング は次のプロトコルを使用してストレージパスのデバイスを表示できます。
    • ファイバーチャネル：ストレージエリアネットワーク (SAN)
    • IP イーサネット：インターネットスモールコンピューターシステムインターフェイス (iSCSI) またはネットワーク接続ストレージ (NAS)
      注:
      ファイバーチャネルを使用するストレージパスでは、サービスマッピング はファイバーチャネルスイッチを表示しません。

    ホスト CI とストレージ CI の間には、異なるプロトコル (ファイバーチャネルと IP イーサネット) を使用した 2 つの別個のストレージパスが存在する場合があります。その場合、サービスインスタンスマップには両方のプロトコルについて 1 つの接続ラインが表示されます。

    アプリケーションサービスのネットワークパスとストレージパスの変更履歴を確認できます。手動または技術サービスのパス履歴の確認はサポートされていません。

    手順

    1. サービスインスタンスマップを開きます。
      1. 移動先 すべて > CSDM > 技術管理サービスを管理 > サービスインスタンス.
      2. 必要なサービスインスタンスを選択します。
      3. サービスインスタンスページで、[ マップを表示] を選択します。
    2. マップ上で、確認するネットワークパスまたはストレージパスの接続を右クリックします。
    3. [ネットワークパスの表示] または [ストレージパスの表示] を選択します。
    4. 必要に応じてプロトコルのタイプを選択し、[プロトコルタイプの選択] ダイアログボックスで [選択] をクリックします。
      ネットワークパスまたはストレージパスを示すビューが新しいタブで開きます。

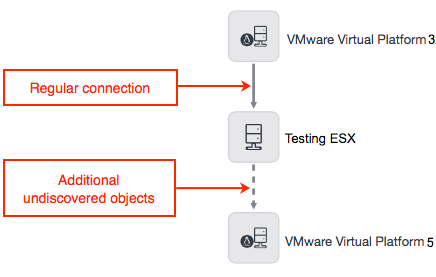

      ネットワークパスまたはストレージパスを表示します。

      サービスマッピング が接続でオブジェクトをすべて検出できない場合は、上に示すように、ネットワークパスまたはストレージパス上のコネクターラインが点線で表示されます。

    5. ストレージパスの場合は、画面の下部にある [ストレージマッピング] タブを使用して、ホスト上のファイルシステムとストレージデバイス上のストレージボリューム間、またはストレージデバイス上の共有フォルダ間の相関を表示します。
    6. ネットワークパスの変更履歴を表示するには、「クラシック サービスマッピング でのアプリケーションサービスの変更履歴の表示」のステップを実行します。
    7. イベント管理 からネットワークパスまたはストレージパスマップにアクセスすると、そのパスに関連するアラートのリストが画面の下部に表示されます。
