메인 노드 구성: 의 구성요소 데이터 관계 프레임워크
릴리스 20.1.x부터 에서 지원하는 데이터 관계 프레임워크메인 노드 구성을 사용하여 종속성 롤업 체인을 정의할 수 운영 복원성 있습니다. 운영 복원성 관리자는 엔터티 유형과 필라를 구성하고, 엔터티를 생성한 다음, 서로 다른 CSDM 객체 간의 관계를 설정합니다. 이 설정이 완료되면 의 CMDB 데이터를 뷰에 롤업된 종속성 작업 공간 을 표시하는 로 운영 복원성가져옵니다.
데이터 관계 프레임워크
데이터 관계 프레임워크 (sn_grc_rel_config) 응용 프로그램은 에서 CMDB데이터를 검색하는 기본 프레임워크를 제공합니다. 의 운영 복원성 메인 노드 구성은 모델의 다양한 비즈니스 뷰를 CSDM 지원합니다. 메인 노드 구성에 정의된 관계는 모델에 지정된 CSDM 관계와 일치합니다.
메인 노드 구성 설정
운영 복원성 관리자는 의 일반 관리 메뉴코어 UI에 나열된 메인 노드 구성 모듈을 통해 메인 노드 구성을 설정합니다.
메인 노드 구성 구성에 대한 자세한 내용은 다음 문서를 참조하십시오 메인 노드 구성 구성.

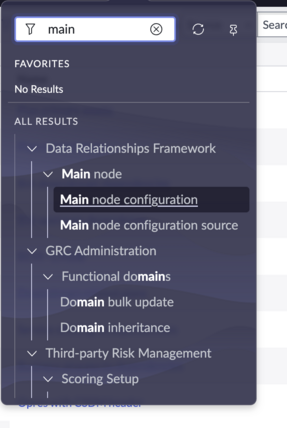

관리자는 메인 노드 구성 소스 모듈에 액세스하여 메인 노드 구성의 소스를 구성할 수도 있습니다. 메인 노드 구성 소스 구성에 대한 자세한 내용은 다음 문서를 참조하십시오 메인 노드 구성 소스.
, 버전 21.1.x의 운영 복원성메인 노드 구성 변경 사항
버전 21.1.x부터 운영 복원성메인 노드 구성에 다음과 같은 변경 사항이 도입되었습니다.
- UI의 속성 탭: 메인 노드 구성의 UI에 속성 탭이 도입되었습니다. 자세한 내용은 "메인 노드 구성 UI에 소개된 속성 탭" 섹션을 참조하십시오.
- 노드 관계 구성 관련 목록: 기존 노드 관계 구성 관련 목록이 개선되었습니다. 자세한 내용은 "노드 관계 구성 관련 목록" 섹션을 참조하십시오.
- Nexus 맵 구성 관련 목록: Nexus 맵 구성 설정을 구성하여 선택한 메인 노드의 UI 구성을 정의합니다. 다음 섹션에 정의된 대로 노드 및 에지 설정을 구성할 수 있습니다.
- 노드 구성
- 노드 상태 구성
- 에지 구성
- 에지 상태 구성

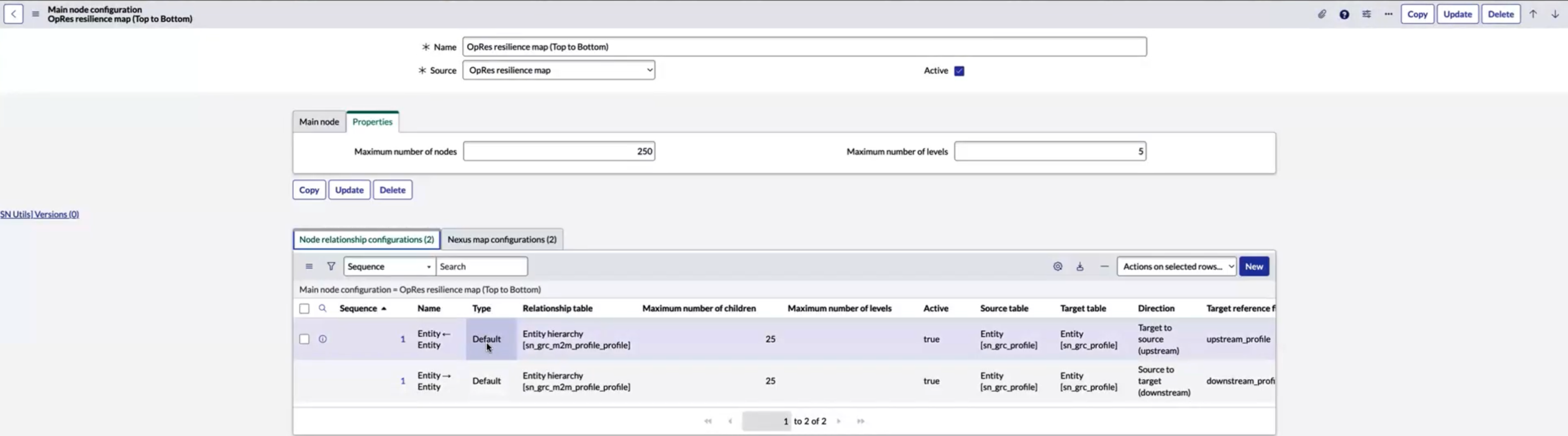

메인 노드 구성 UI에 도입된 속성 탭
- 최대 노드 수: 노드 맵에 표시되는 총 노드 수를 결정합니다.
- 최대 수준 수: 표시할 최대 계층 수준 수를 위에서 아래로 지정합니다.
이러한 속성을 사용하면 복잡한 노드 맵의 시각화를 보다 사용자 지정하고 제어할 수 있어 전반적인 사용자 경험을 향상시킬 수 있습니다.
노드 관계 구성 관련 목록의 변경 사항
기존 노드 관계 구성 관련 목록이 업데이트되었으며 다음과 같은 변경 내용이 포함됩니다.
-
유형 열: 유형 열이 추가되어 노드 관계 정보를 표시하기 위한 두 가지 고유한 옵션을 제공합니다.
- 기본 유형: 앞의 그림과 같이 "기본 유형" 열은 위에서 아래로 계층 구조를 표시합니다. 기본 옵션입니다.

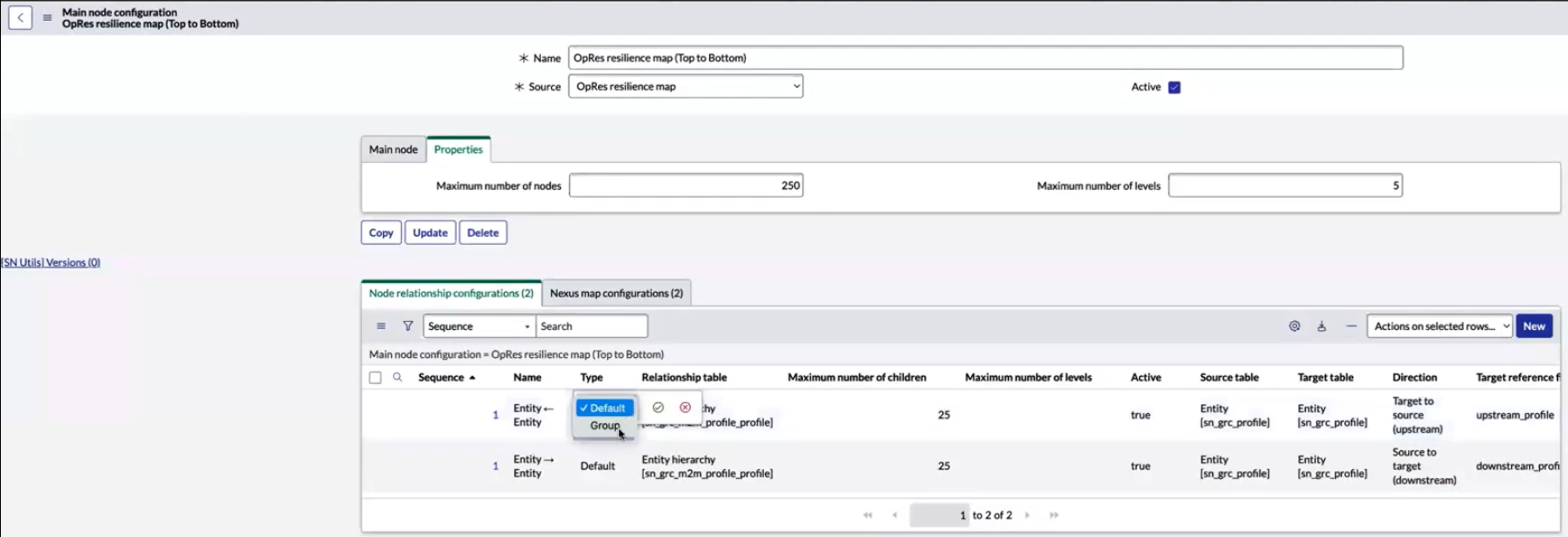

그룹 유형: 특정 노드에서 데이터를 집계하여 보다 집중된 뷰를 제공합니다.
이 개선 사항을 통해 노드 데이터를 보다 유연하고 의미 있게 시각화할 수 있습니다.

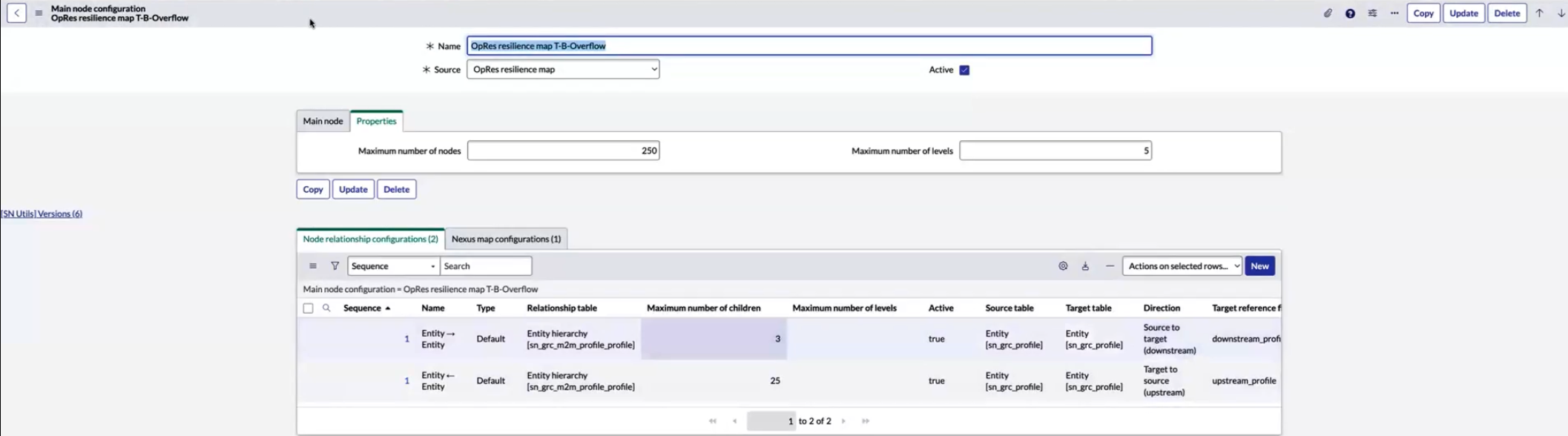

- 최대 노드 수 및 최대 수준 수: 맵의 최대 노드 수와 수준을 설정할 수 있습니다( 속성 탭에 표시). 마찬가지로 특정 노드 관계에 표시되는 최대 하위 항목 수와 특정 노드에 표시되는 최대 수준 수를 제어할 수도 있습니다. 이 Maximum number of levels 속성은 메인 노드 구성의 소스 테이블과 대상 테이블이 동일한 경우에만 활성화됩니다. 서로 다른 경우 이 속성은 비활성화됩니다.
- 최대 하위 항목 수: 특정 노드 관계에 표시할 최대 하위 항목 수를 제어할 수 있습니다. 이 필드의 최소값은 2입니다.

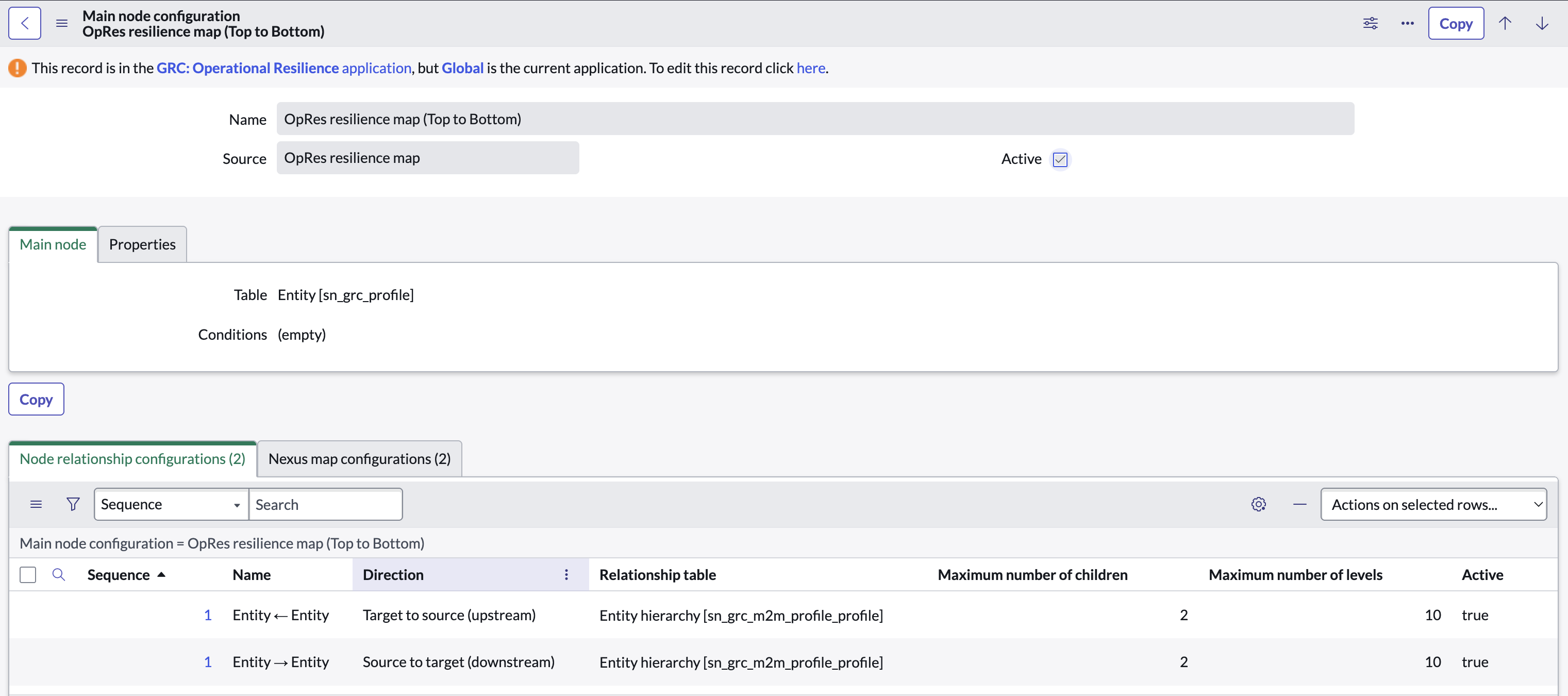

방향: 관계 구성에 추가된 또 다른 필드는 소스와 대상 테이블 간의 관계 방향을 지정하는 "방향"입니다. 방향은 "대상에서 소스" 또는 "소스에서 대상"으로 설정할 수 있습니다. "소스에 대한 대상"으로 설정하면 특정 노드를 선택하면 해당 업스트림 노드가 모두 표시되어 해당 노드로 이어지는 관계가 표시됩니다. "소스-대상"으로 설정하면 특정 노드를 선택하면 모든 다운스트림 노드가 표시됩니다.
"방향" 열은 노드 간의 관계를 시각화하고 이해하는 데 도움이 됩니다.

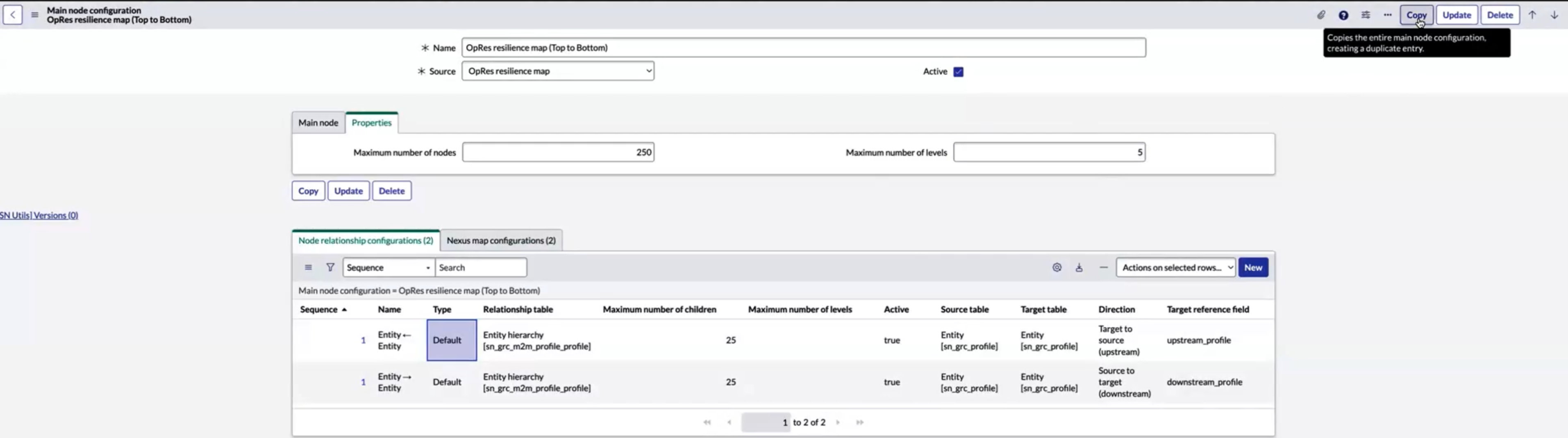

메인 노드의 복사 기능: 이제 메인 노드 구성에 UI 작업 복사가 포함됩니다. 이 기능을 사용하면 선택한 메인 노드 구성이 복사되며, 복사된 메인 노드에 대한 Nexus 구성을 설정해야 합니다.
Nexus 맵 구성 관련 목록
Nexus 맵 구성 관련 목록이 UI에 도입되었습니다. 선택한 메인 노드에 대한 Nexus 맵 구성을 구성하면 UI 구성을 정의하여 선택한 노드가 Nexus 맵에 표시되는 방식을 결정하는 데 도움이 됩니다. 이 설정에는 색상, 아이콘, 에지 구성 및 기타 시각적 요소에 대한 설정이 포함됩니다. 단일 메인 노드 구성에 여러 Nexus 구성이 있을 수 있으므로 동일한 구조에 대해 서로 다른 데이터 뷰를 사용할 수 있습니다. 이러한 유연성은 Nexus 맵 수준의 구성을 통해 달성됩니다.

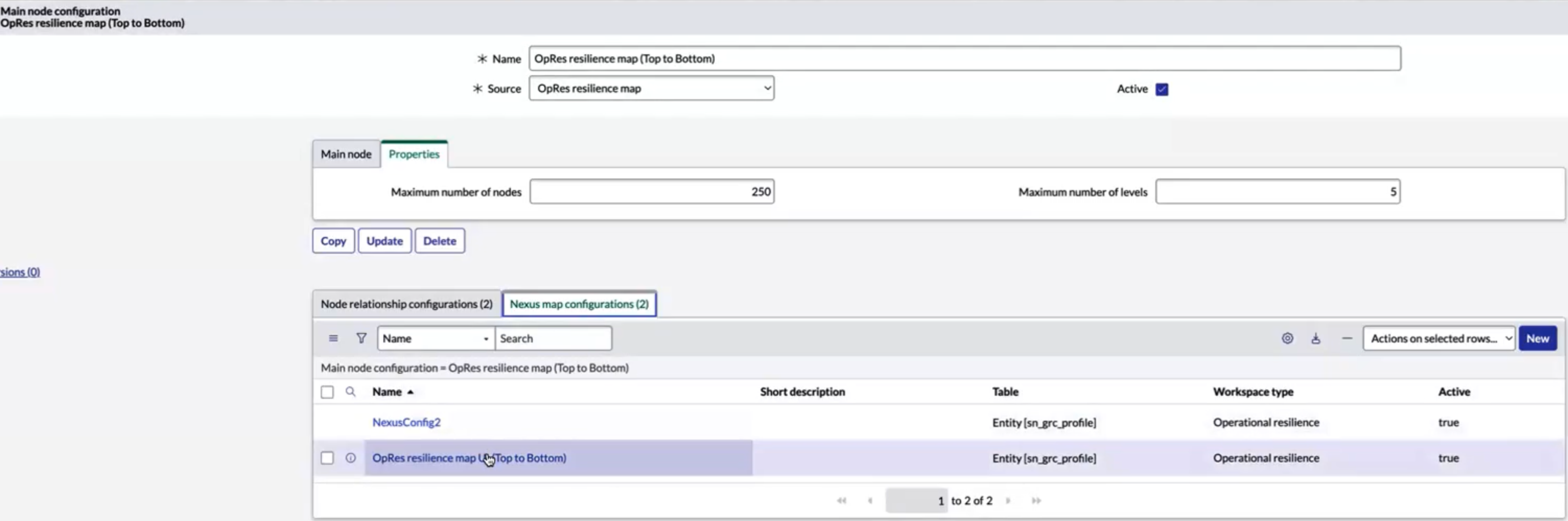

관련 목록에서 Nexus 맵 구성을 선택하고 구성 상세 정보를 보거나 업데이트할 수 있습니다. "OpRes 복원성 맵 UI"에 대한 Nexus 맵 구성이 예에 나와 있습니다.

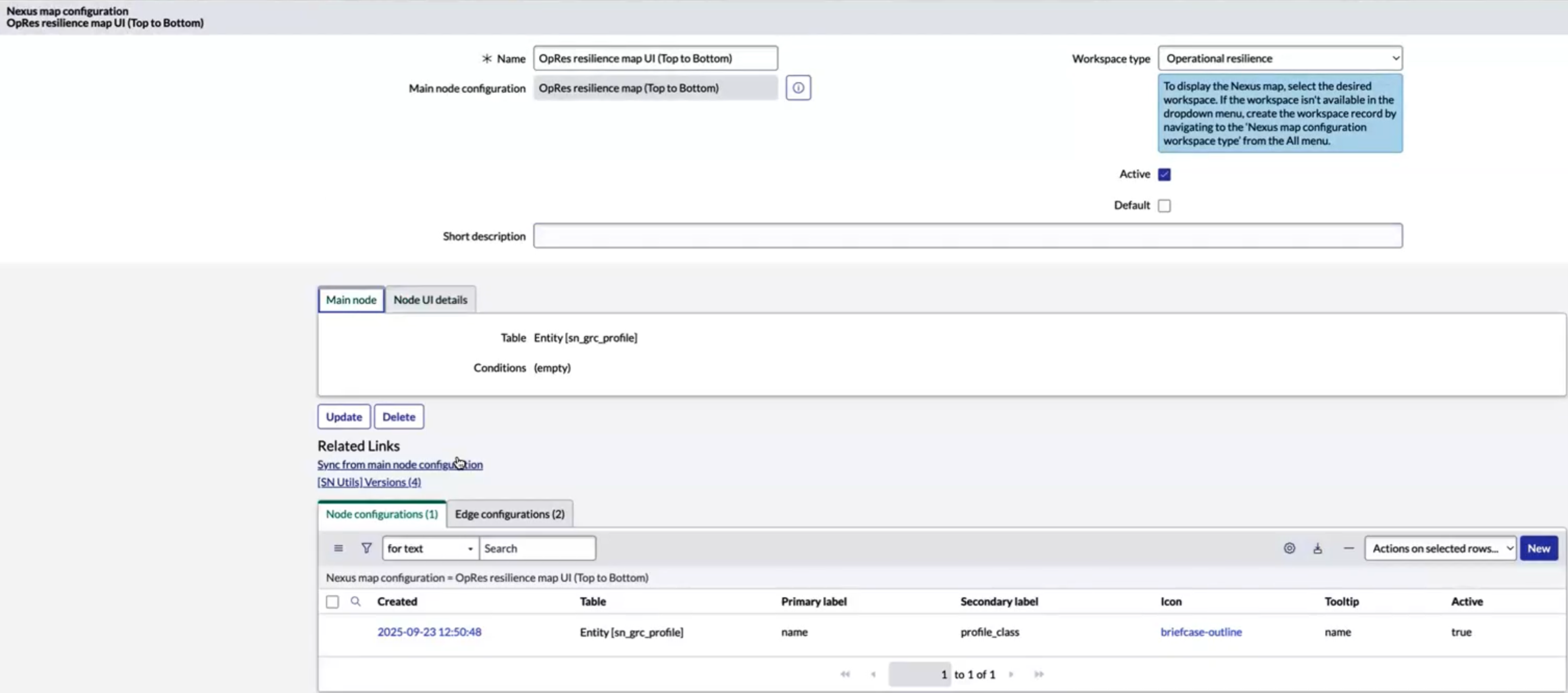

메인 노드 탭에는 메인 노드 테이블의 이름과 관련 조건이 표시됩니다. 노드 UI 상세 정보 탭에는 기본적으로 "노드 맵 기본 노드"로 설정된 노드 UI 유형이 표시됩니다.
관계 추가 또는 수정과 같이 메인 노드 수준에서 이루어진 변경 사항을 Nexus 맵 구성에 동기화하려면 메인 노드 구성에서 동기화 UI 작업을 사용합니다. 이 작업은 메인 노드와 Nexus 맵 구성 간의 동기화를 유지하는 데 도움이 됩니다.
Nexus 맵 구성을 메인 노드 UI 구성이라고도 합니다.
Nexus 맵 구성 내에서 다음 두 가지 주요 측면을 사용자 지정할 수 있습니다.
- 노드 구성: 이 설정에는 모양을 포함하여 노드의 UI 설정을 구성하는 작업이 포함됩니다.
- 에지 구성: 이 구성에는 유형(파선 또는 단색), 색상 및 기타 조건부 설정을 포함하여 노드 간 에지를 사용자 지정하는 작업이 포함됩니다.
이러한 구성을 사용하면 요구 사항에 따라 Nexus 맵의 시각화를 조정할 수 있습니다.
노드 구성
노드 구성 관련 목록은 선택한 노드에 대한 UI 설정을 구성하는 데 도움이 됩니다. 그러면 선택한 노드가 UI 설정에 따라 Nexus 맵에 표시됩니다. 다음 예에서는 "Opres 복원성 맵 UI(위에서 아래로)" Nexus 맵 구성에 대한 노드 구성 설정을 보여줍니다.

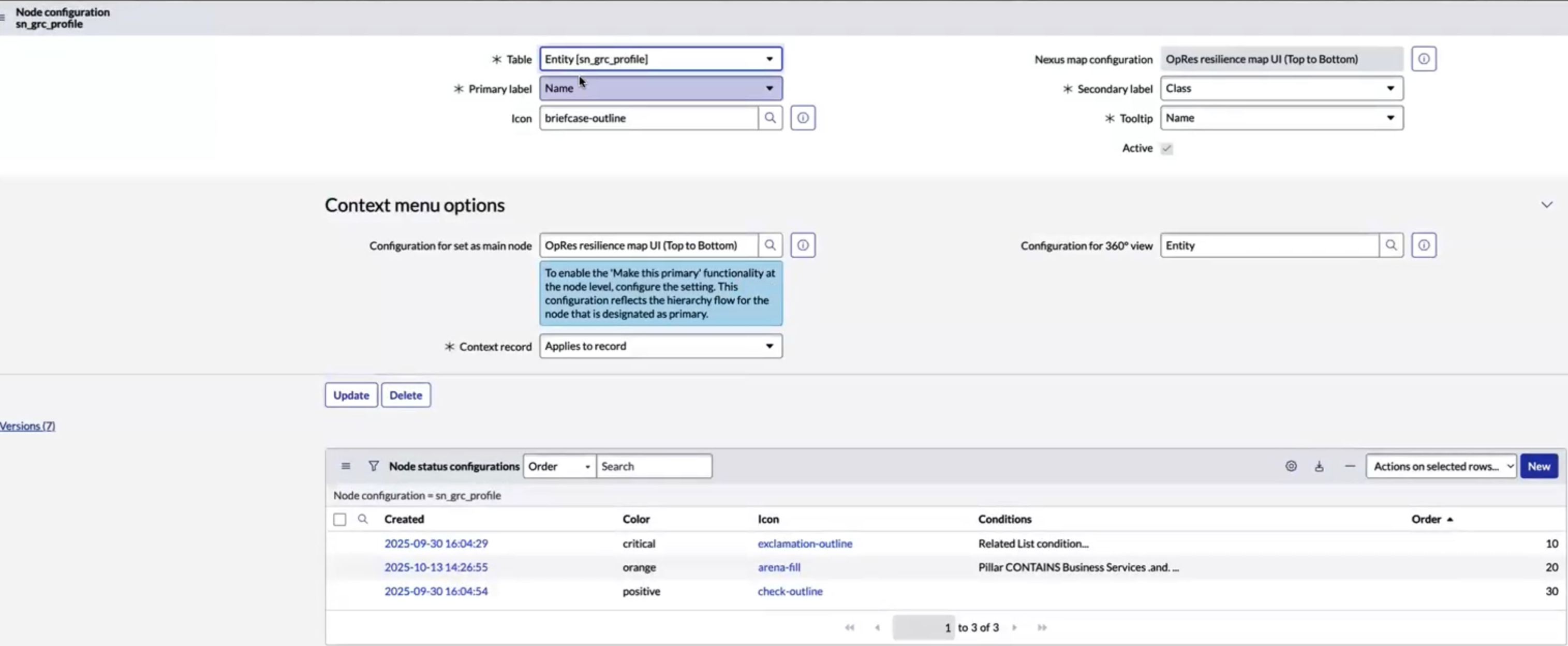

노드 구성 설정: 노드 구성 관련 목록을 선택하면 선택한 노드에 대해 정의된 노드 구성 설정이 표시됩니다. 이 예에서는 "엔터티 [sn_grc_profile]" 테이블에 대해 정의된 노드 구성 설정을 보여줍니다.
- 기본 레이블: 노드에 대해 표시할 기본 레이블(예: 이름)을 업데이트합니다.
- 아이콘: 메인 노드 UI에서 노드에 사용할 아이콘(예: 서류 가방 개요)을 업데이트합니다.
- 보조 레이블: 노드에 대해 표시할 보조 레이블(예: 클래스)을 업데이트합니다.
- 도구 설명: 노드 위로 마우스를 가져갈 때 표시할 도구 설명(예: 이름)을 업데이트합니다.
-
메인 노드로 설정 필드에 대한 구성 (노드를 메인 노드로 설정): 노드에 대해 이 기본 기능 설정 (노드를 기본 노드로 만들려면) 설정을 구성 Configuration for set as main node 해야 합니다. 이 구성은 기본으로 지정된 노드의 계층 구조 플로우를 반영합니다. 언제든지 특정 노드를 메인 노드(기본 노드)로 설정하려면 필드에서 Nexus 맵 구성을 선택합니다.Configuration for set as main node 예를 들어 기본 노드 A에서 노드 B 및 노드 C로의 노드 관계를 볼 때 "A ->B ->C"와 같은 노드 체인이 표시됩니다. 노드 B를 메인 노드(기본 노드)로 선택하면 디스플레이에 노드 A를 업스트림 노드로, 노드 C를 다운스트림 노드로 표시할 수 있습니다.
360도 뷰 필드에 대한 구성 : 이 설정을 구성하여 360° 뷰(예: 엔터티)를 볼 때 사용할 구성을 결정할 수 있습니다.
컨텍스트 기록: 선택한 엔터티에 대한 컨텍스트 기록을 정의할 수 있습니다(예: 적용 대상 기록).

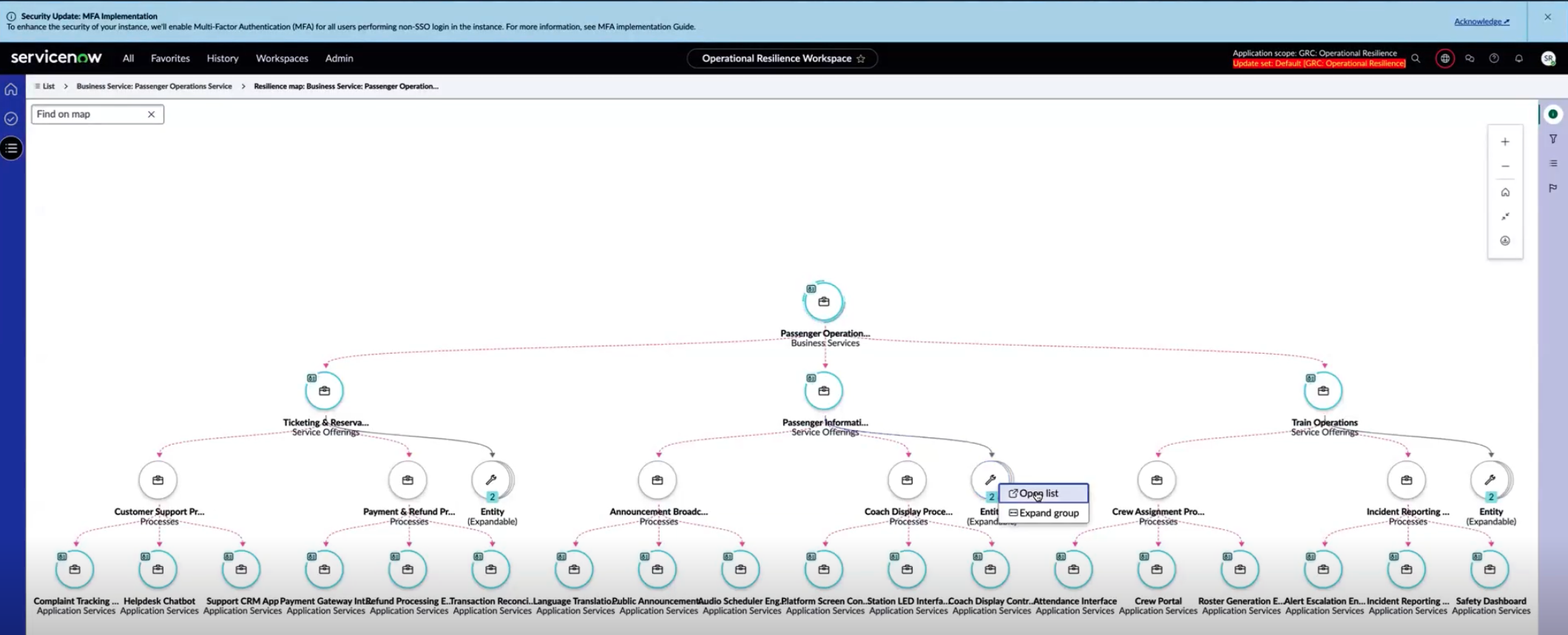

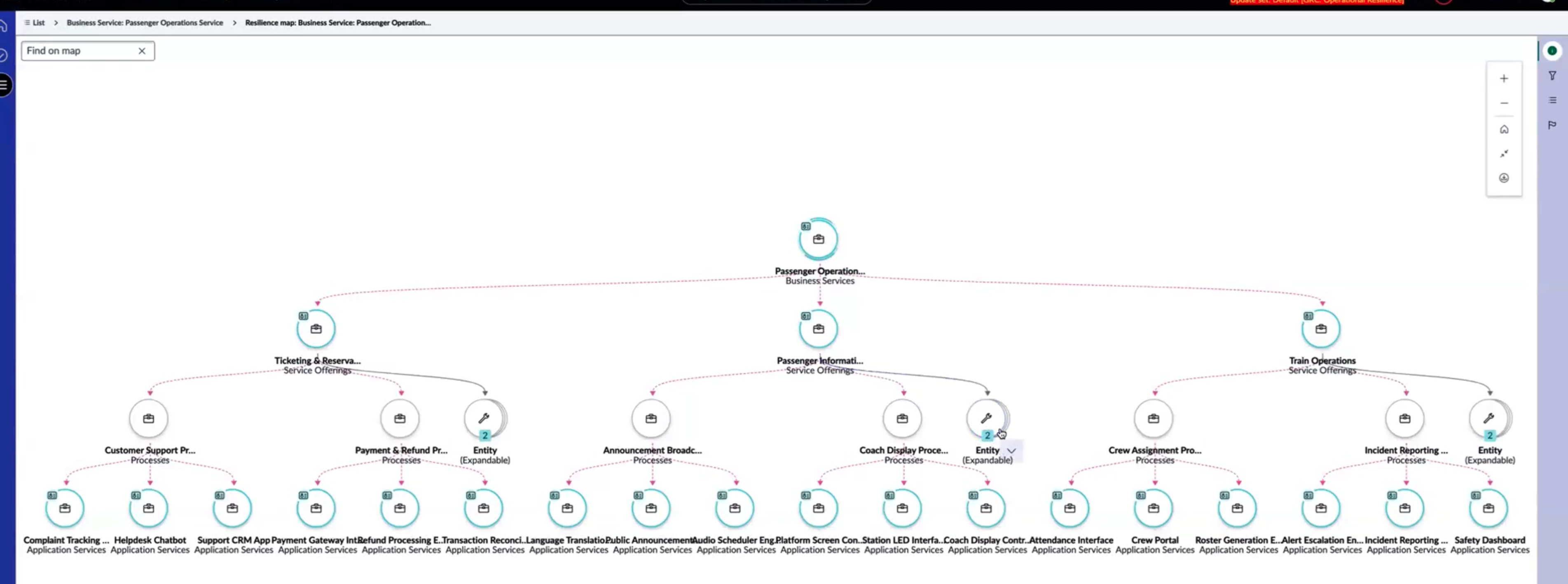

노드 맵 그룹화 및 확장: 노드 맵은 첫 번째 노드, 두 번째 노드, 세 번째 그룹과 같이 그룹화된 노드를 확장 가능한 것으로 표시합니다. 그룹화된 노드를 마우스 오른쪽 버튼으로 선택하면 노드를 확장하거나 해당 지점에서 그룹화된 노드 수를 나열하는 열린 목록을 볼 수 있는 옵션이 제공됩니다.

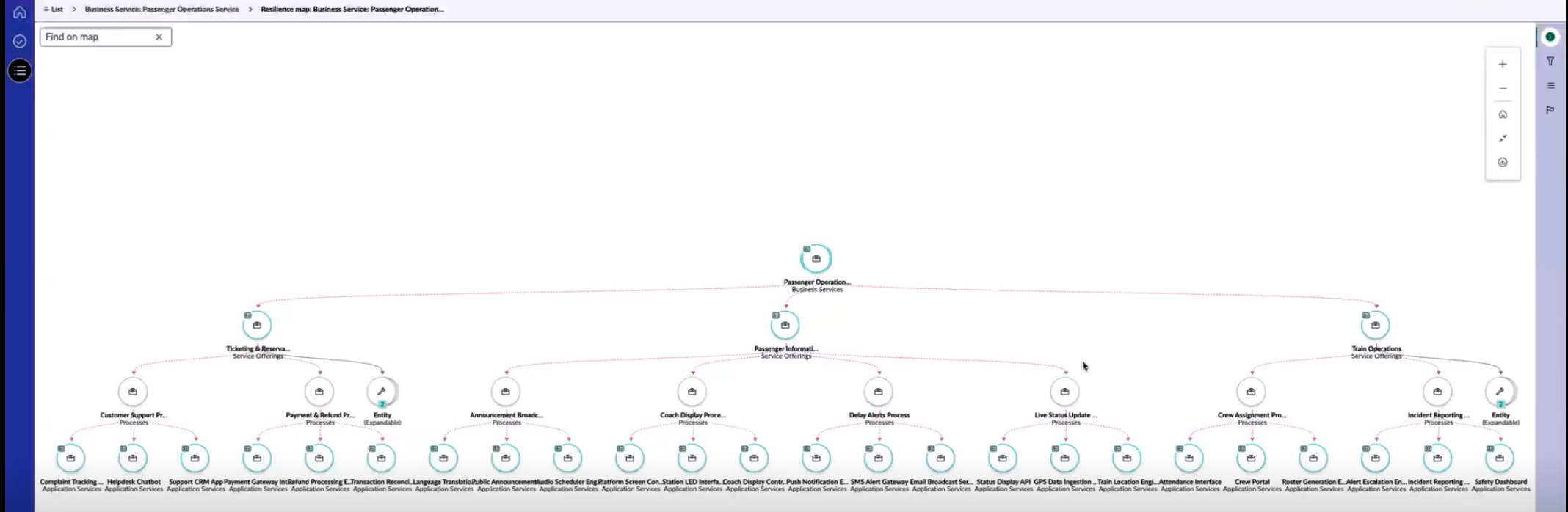

확장 기능: 노드 확장 기능을 사용하면 예제에 표시된 "승객 정보" 수준과 같은 추가 노드를 볼 수 있습니다. 노드 확장은 사용 가능한 수준 수에 따라 동적으로 업데이트되므로 노드 맵을 보다 상세하고 통제된 탐색이 가능합니다. 목록 확장 및 열기 옵션을 사용하면 맵을 효율적으로 탐색하고 노드 간의 관계를 더 잘 이해할 수 있습니다.
노드 맵 집계 기능: 노드 맵에는 특정 수준에서 노드를 그룹화할 수 있는 집계 기능이 포함되어 있습니다. 이 기능을 사용하려면 예시와 같이 메인 노드 구성 유형을 기본 에서 그룹 으로 변경할 수 있습니다. 이 작업은 선택한 수준에서 노드를 집계하여 보다 통합된 뷰를 제공합니다.

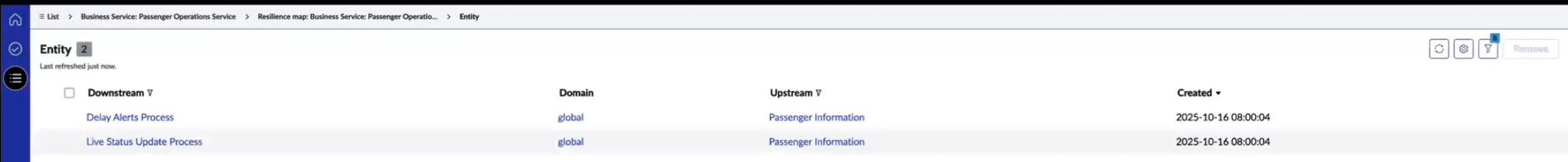

그룹화된 구성으로 맵을 로드할 때 노드는 처음에 그룹화된 상태로 표시됩니다. 집계된 노드를 마우스 오른쪽 버튼으로 선택하면 해당 지점에서 집계된 엔터티를 표시하는 목록 열기 옵션이 제공됩니다.
이 기능은 복잡한 노드 맵을 단순화하여 특정 관심 영역에 집중하고 전반적인 사용성을 향상시킬 수 있도록 해줍니다. 그룹 기능을 사용하면 노드 간의 관계를 보다 쉽게 분석하고 이해할 수 있습니다.
노드 상태 구성

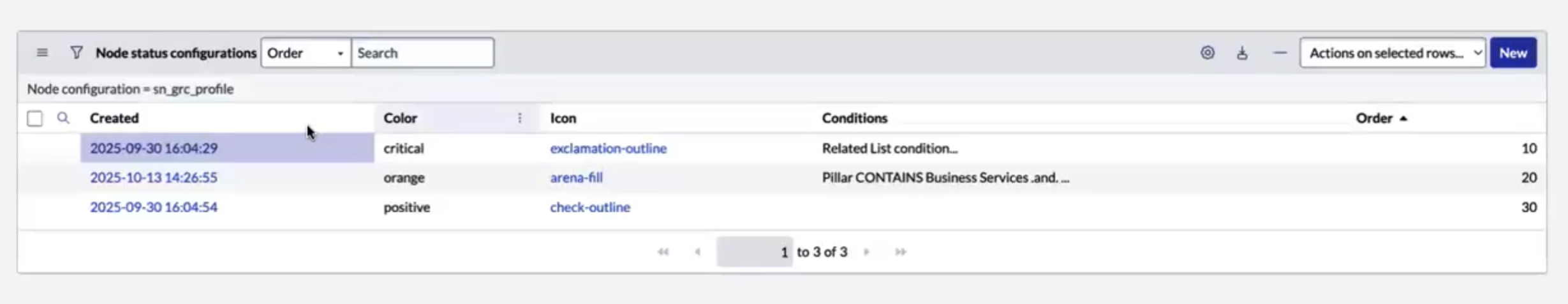

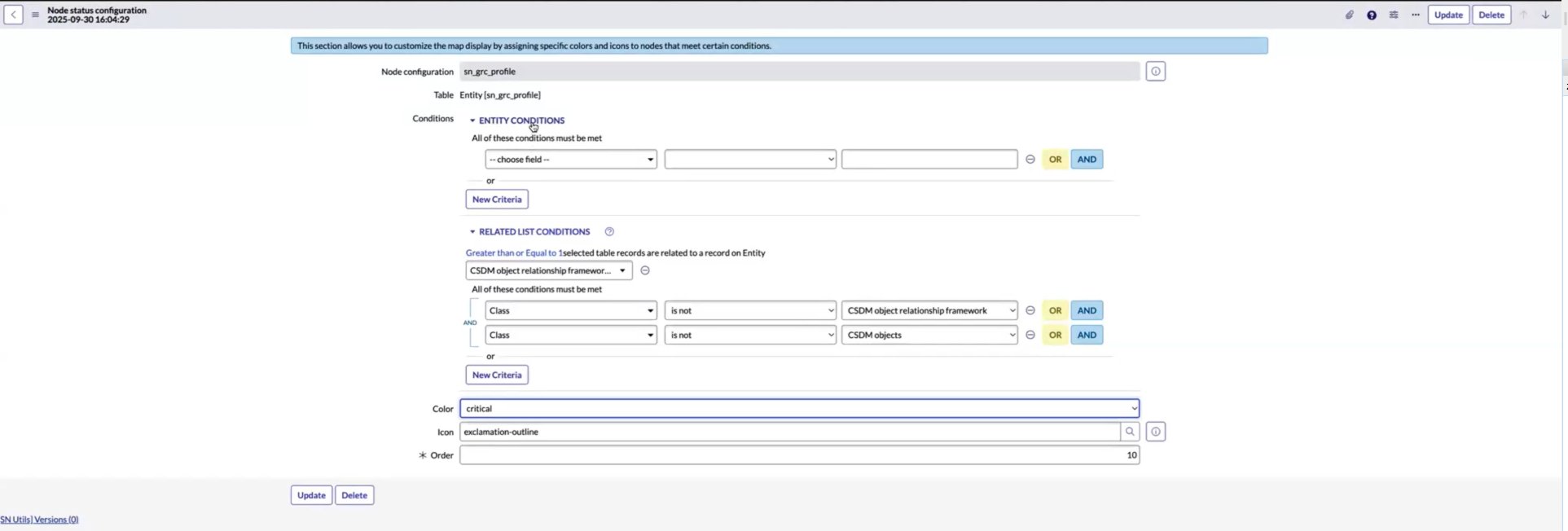

노드 상태 구성 관련 목록은 테이블 조건과 선택한 노드의 관련 목록에 대한 조건을 정의하는 데 도움이 됩니다. 이 예에서는 엔터티 [sn_grc_profile] 테이블이 사용 중이기 때문에 엔터티 조건을 보여줍니다. 이러한 조건은 노드 테이블 또는 관련 목록의 필드를 사용하여 설정할 수 있습니다. 예를 들어 "관련 목록 조건" 패널에 정의된 조건이 충족되면 해당 특정 노드에 "중요" 색상과 "느낌표-윤곽선" 아이콘이 표시됩니다.
이러한 방식으로 정의된 조건이 충족되면 노드 상태 구성이 그에 따라 업데이트됩니다.
조건 열에 표시된 대로 여러 필터 조건을 정의할 수 있습니다.

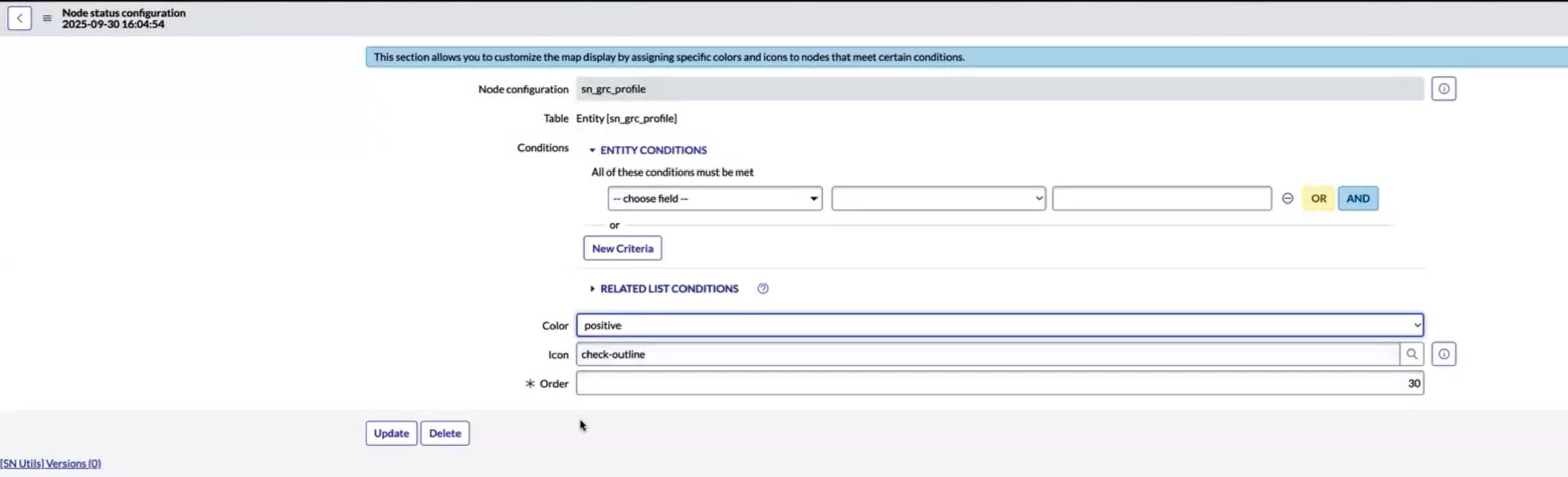

기본 노드 상태 구성: 노드 상태 구성에 대한 조건이 정의되지 않은 경우 기본 노드 상태 구성입니다.
이러한 설정을 구성하면 Nexus 맵에서 노드의 표시 및 동작을 필요에 맞게 사용자 지정할 수 있습니다.
에지 구성
에지 구성은 노드 구성과 유사하게 설정할 수 있습니다. 엔터티 간의 지정된 관계(예: 업스트림 또는 다운스트림)의 경우 두 개의 에지 구성을 정의할 수 있습니다.
- 레이블: 에지에 표시할 레이블입니다.
- 도구 설명: 에지를 가리킬 때 표시되는 도구 설명입니다.
- 가장자리 유형: 표시할 가장자리의 유형(예: 단색 또는 점선)입니다.

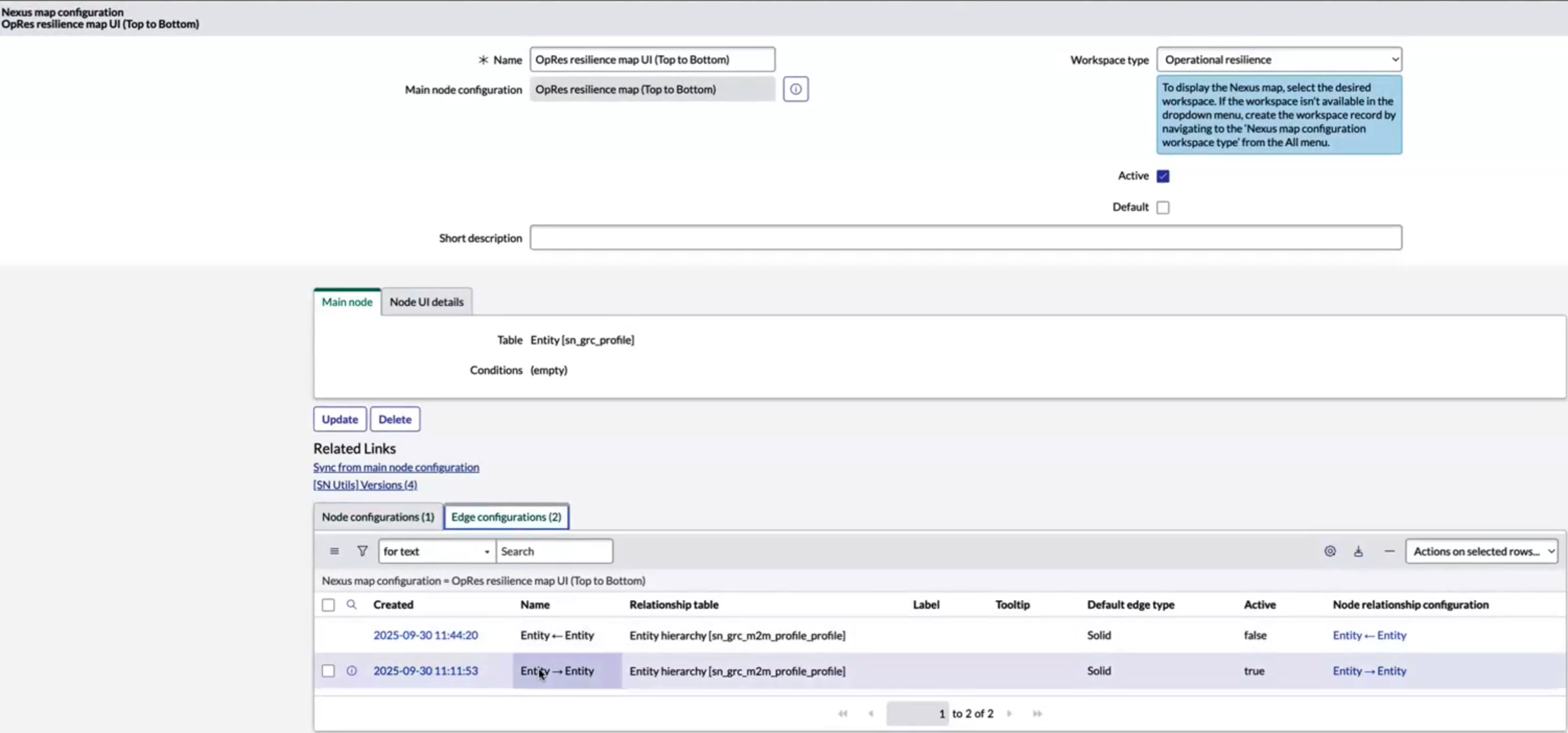

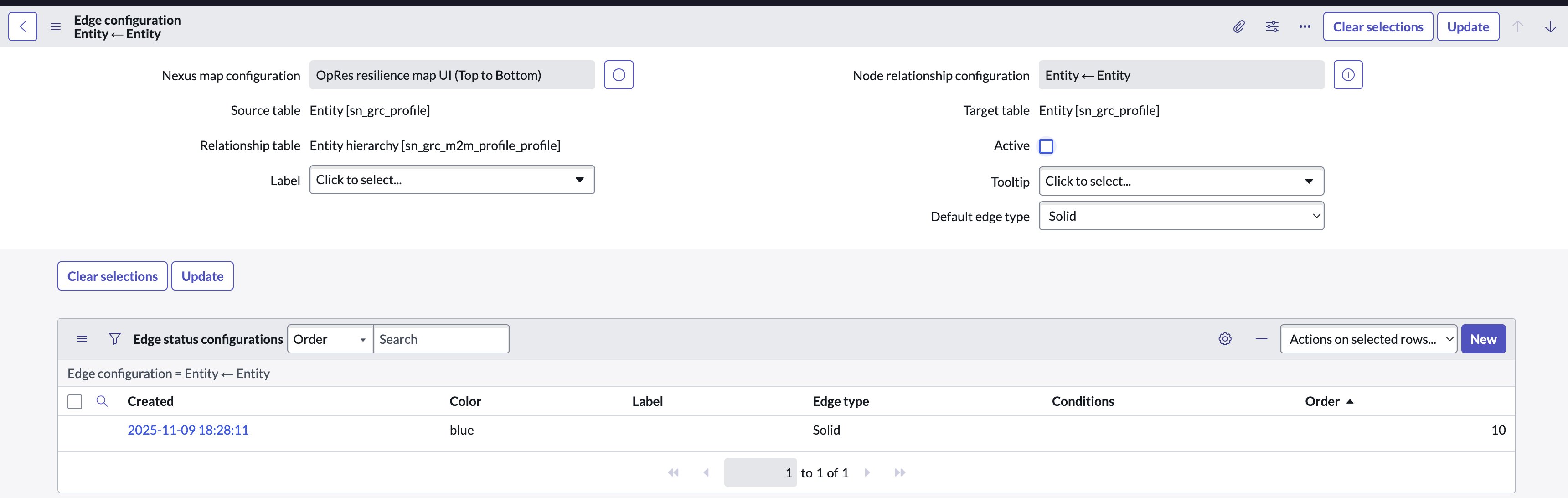

에지 구성 관련 목록 및 에지 구성 기록이 다음 예에 표시됩니다.
다음 예에서는 소스에서 대상 방향까지의 최대 하위 항목 수를 3으로 보여 줍니다.
따라서 모든 노드에 대해 표시되는 최대 하위 항목 수는 3입니다.
에지 상태 구성

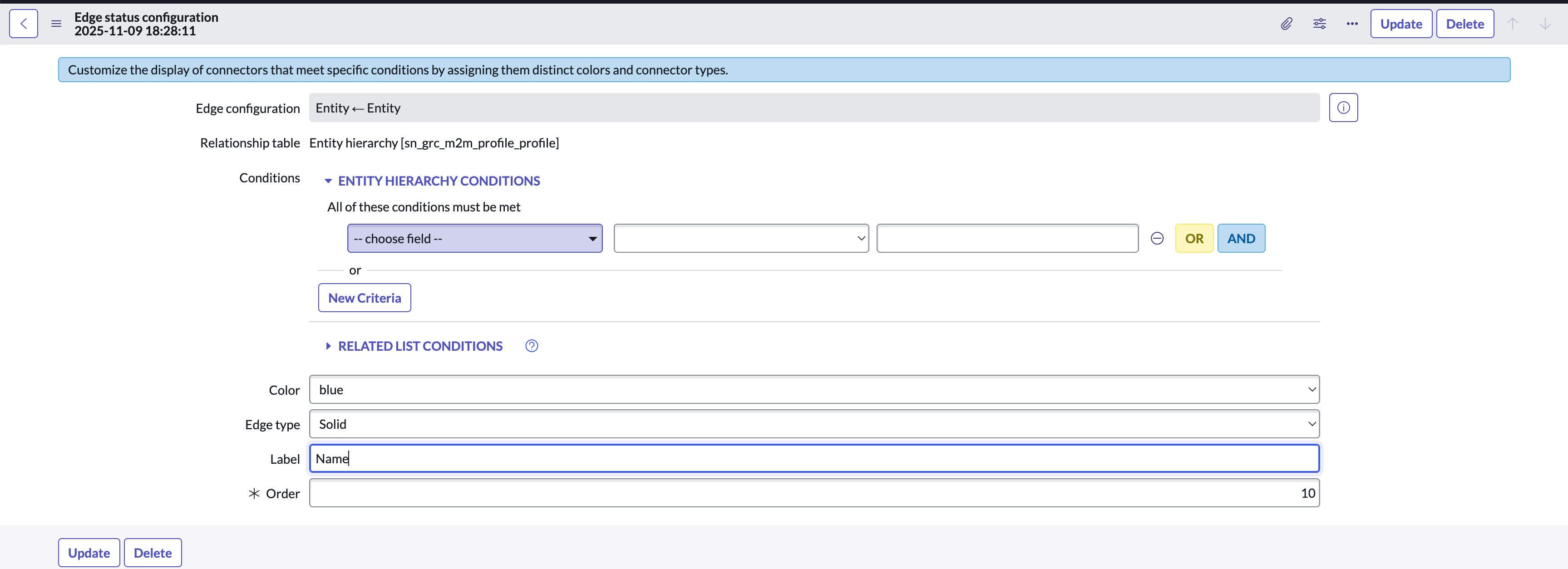

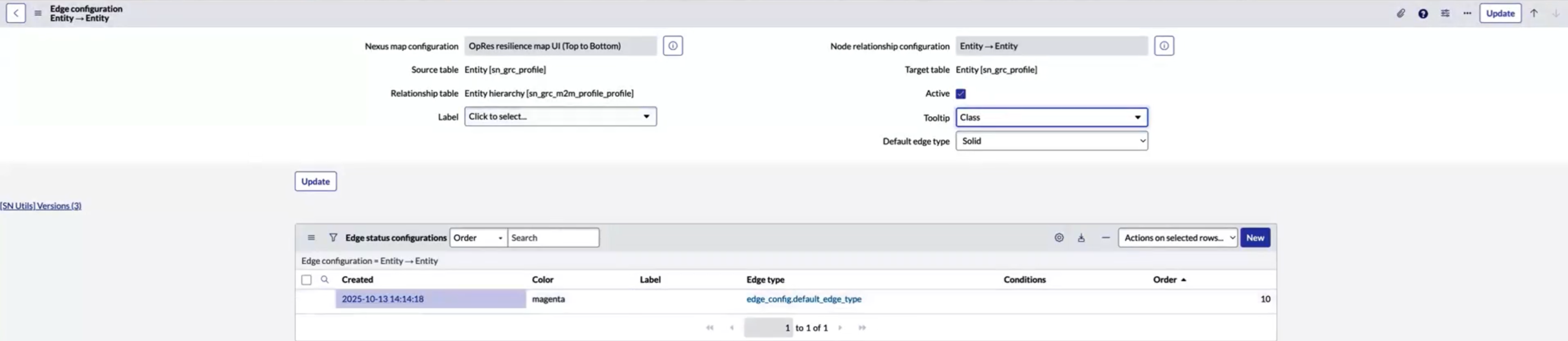

에지 상태 구성은 특정 조건에 따라 정의할 수 있습니다. 이러한 조건에 따라 에지 색상, 유형 및 기타 속성을 설정할 수 있습니다. 예를 들어 가장자리가 기본적으로 자홍색으로 표시되도록 설정하거나 특정 조건에 따라 가장자리 유형을 파선 또는 단색으로 변경할 수 있습니다. 이러한 에지 설정을 구성하면 보다 유익하고 시각적으로 매력적인 Nexus 맵을 만들 수 있습니다. 에지 구성 설정은 노드 구성 설정을 보완하여 엔터티 간의 관계를 포괄적으로 시각화할 수 있도록 합니다.

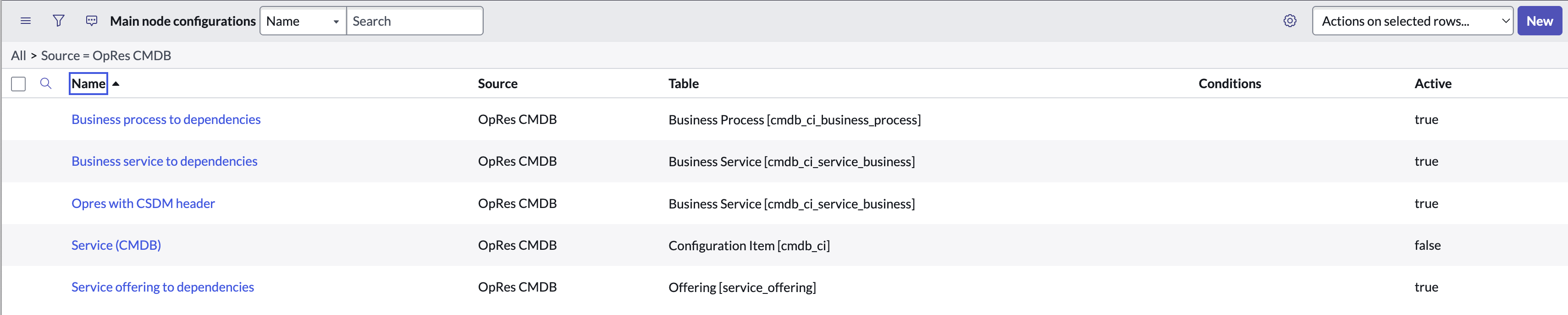

기본 버전에 포함된 메인 노드 구성
- CSDM 헤더가 있는 OpRes
- 의존성에 대한 비즈니스 프로세스
- 의존성에 대한 비즈니스 서비스
- 종속성에 대한 서비스 오퍼링
- 서비스(CMDB)
비즈니스 서비스를 위한 CSDM 헤더 구성이 있는 Opres: CSDM 헤더 구성이 있는 OpRe는 비즈니스 서비스에 대한 관계를 정의하며 주로 신규 고객이 사용합니다.
이 구성은 다음 객체 간의 직접 및 간접 관계를 설정합니다.
- 애플리케이션 서비스
- 비즈니스 프로세스
- 비즈니스 서비스
- 서비스 제공

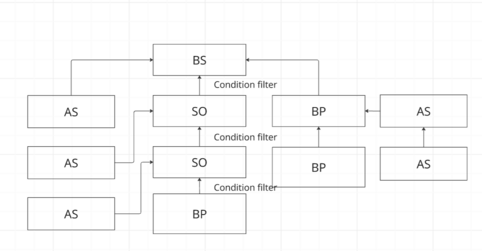

다음 다이어그램에서는 에서 기본 버전으로 운영 복원성사용할 수 있는 CSDM 헤더 구성을 사용하는 Opres의 구조를 보여 줍니다. 비즈니스 서비스에는 하나 이상의 애플리케이션 서비스, 서비스 오퍼링 및 비즈니스 프로세스로 구성된 관계가 있을 수 있습니다. 엔터티가 생성되고 예약된 작업이 실행되면 의존성을 가져와 상위 비즈니스 서비스로 롤업합니다. 구성은 예제와 같이 여러 수준의 종속성을 지원합니다.
CSDM 헤더 구성을 사용하는 Opres에 대한 자세한 내용은 문서를 참조하십시오 CSDM 헤더가 있는 OpRes 메인 노드 구성.

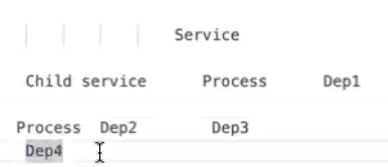

서비스에 대한 서비스(CMDB) 구성: 서비스(CMDB) 구성은 서비스에 대한 관계를 정의하며 주로 기존 고객에 의해 사용됩니다. 하위 서비스, 프로세스 또는 의존성이 있는 상위 서비스와 같은 한 수준의 의존성만 지원합니다. 자식 서비스에는 프로세스와 의존성(예: 예제에 표시된 Dep2 또는 Dep4)이 있을 수 있으며 프로세스에는 의존성(예: 샘플 계층 구조에 표시된 Dep3)이 있을 수 있습니다.
서비스()CMDB 구성에 대한 자세한 내용은 문서를 참조하십시오 서비스(CMDB) 메인 노드 구성.
- 종속성 구성:
의존성 구성은 비즈니스 서비스, 비즈니스 프로세스 및 서비스 오퍼링과 관련된 의존성에 대한 관계를 정의합니다.

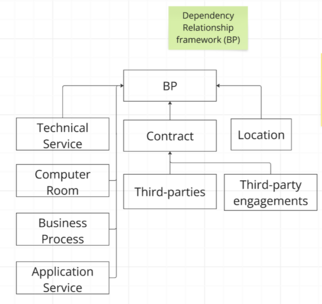

의존성에 대한 비즈니스 프로세스: 의존성에 대한 비즈니스 프로세스 구성은 비즈니스 프로세스에서 의존성에 이르는 관계를 정의합니다. 다음 다이어그램은 다음에서 운영 복원성기본 버전으로 사용할 수 있는 비즈니스 프로세스의 의존성 관계 프레임워크를 보여줍니다. 비즈니스 프로세스는 애플리케이션 서비스, 기타 비즈니스 프로세스, 기술 서비스, 계약, 외부 공급업체 등과 관계를 가질 수 있습니다. 엔터티가 생성되고 예약된 작업이 실행되면 종속성을 가져와 상위 비즈니스 프로세스로 롤업합니다.
의존성 구성에 대한 비즈니스 프로세스에 대한 자세한 내용은 다음 문서를 참조하십시오 의존성에 대한 비즈니스 프로세스 메인 노드 구성.
의존성에 대한 비즈니스 서비스: 의존성에 대한 비즈니스 서비스 구성은 비즈니스 서비스에서 의존성에 이르는 관계를 정의합니다. 다음 다이어그램에서는 에서 기본 버전으로 운영 복원성사용할 수 있는 비즈니스 서비스의 의존성 관계 프레임워크를 보여줍니다. 비즈니스 서비스는 위치, 계약, 외부 공급업체, 외부 공급업체 계약 등과 관계를 가질 수 있습니다. 엔터티가 생성되고 예약된 작업이 실행되면 의존성을 가져와 상위 비즈니스 서비스로 롤업합니다.
의존성 구성에 대한 비즈니스 서비스에 대한 자세한 내용은 문서를 참조하십시오 의존성에 대한 비즈니스 서비스 메인 노드 구성.

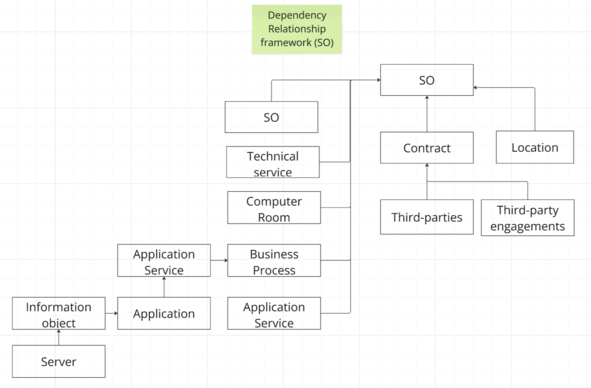

종속성에 대한 서비스 오퍼링: 종속성에 대한 서비스 오퍼링 구성은 서비스 오퍼링에서 종속성으로의 관계를 정의합니다. 다음 다이어그램에서는 에서 기본 버전으로 운영 복원성사용할 수 있는 서비스 오퍼링에 대한 의존성 관계 프레임워크를 보여줍니다. 서비스 오퍼링은 애플리케이션 서비스, 기타 비즈니스 프로세스, 기술 서비스, 계약, 외부 공급업체 등과 관계를 가질 수 있습니다. 엔터티가 생성되고 예약된 작업이 실행되면 종속성을 가져와 상위 서비스 오퍼링으로 롤업합니다.
종속성 구성에 대한 서비스 오퍼링에 대한 자세한 내용은 다음 문서를 참조하십시오 종속성에 대한 서비스 제공 메인 노드 구성.

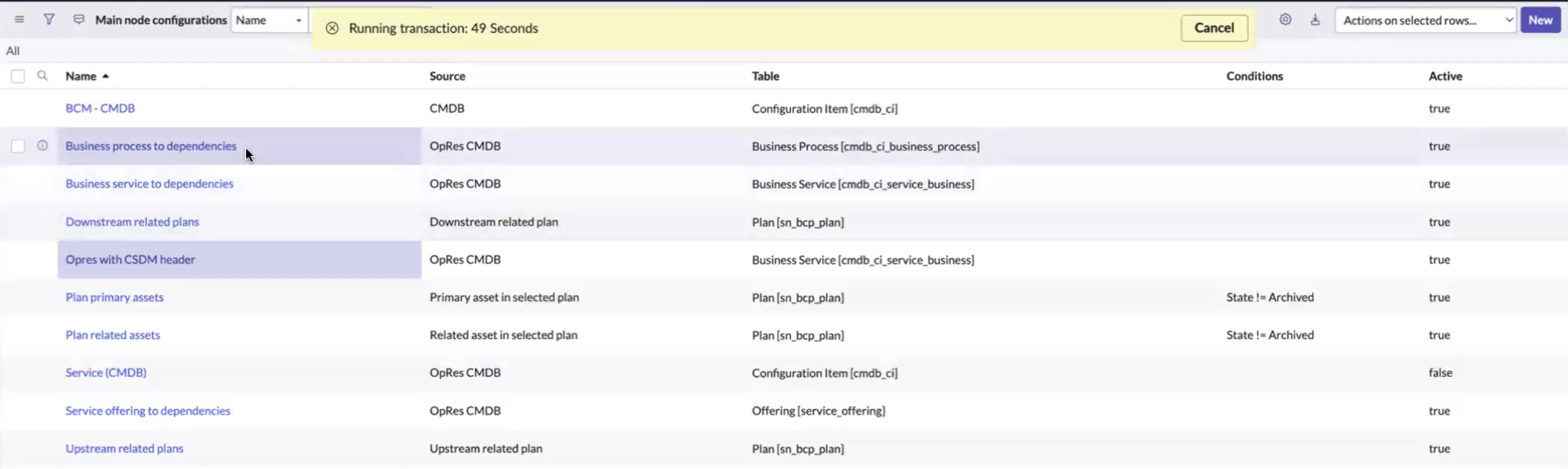

BCM 종속성 구성: 비즈니스 연속성 관리 애플리케이션이 인스턴스에 설치되면 BCM 관련 종속성을 운영 복원성 애플리케이션으로 가져옵니다. BCM-CMDB, 다운스트림 관련 계획, 계획 기본 자산, 계획 관련 자산 및 업스트림 관련 계획과 같은 BCM메인 노드 구성이 예시에 나와 있습니다.
BCM 종속성 구성에 대한 자세한 내용은 문서를 참조하십시오 BCM 관련된 종속성 메인 노드 구성.
최신 CSDM 모델에 맞춰 데이터를 수집하는 방법에 대한 자세한 내용은 을 참조하십시오 설정에 CSDM 맞는 데이터 수집.
메인 노드 구성을 설정한 후 엔터티가 에서 생성 운영 복원성되는지 확인해야 합니다. 메인 노드 구성 CMDB 에서 운영 복원성 엔터티가 생성되고 관계가 생성되는 경우에만 보고를 위해 데이터를 가져올 운영 복원성 수 있습니다.
