사용자 지정 활동 디자이너 템플릿을 사용하여 사용자 지정 활동 생성

  • 릴리스 버전: Washingtondc
  • 업데이트 날짜 2024년 02월 01일
  • 읽기2분

    • 사용자 지정 템플릿을 사용하여 워크플로우 편집기에서 다양한 유형의 사용자 지정 활동을 만들고 업데이트할 수 있습니다.

    시작하기 전에

    필요한 역할: workflow_admin 또는 activity_creator

    이 태스크 정보

    Activity Designer에는 생성하는 모든 활동에 적용할 수 있는 공통 단계가 포함되어 있습니다. 이 절차에서는 일반적인 단계와 설정 순서를 안내합니다. 사용자 지정 활동을 만들기 전에 활동 템플릿을 지정합니다.

    프로시저

    1. 다음으로 이동 모두 > 오케스트레이션 > 워크플로우 편집기.
      워크플로우 편집기의 시작 탭이 열립니다.

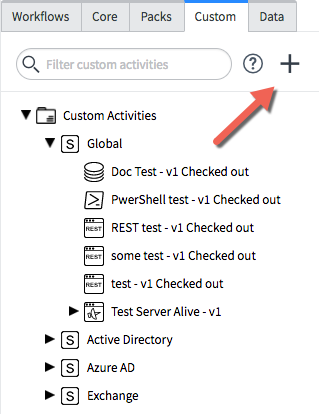

    2. 팔레트의 사용자 지정 탭에서 + 를 클릭하여 새 활동을 만들고 목록에서 적절한 템플릿을 선택합니다.
      사용자 지정 탭의 더하기 기호를 가리키는 화살표
      맨 위에 스테이지 표시기가 있는 Activity Designer 양식이 나타납니다. 모든 새 활동은 일반 스테이지에서 시작됩니다. 현재 스테이지는 파란색 밑줄로 표시됩니다.
      그림 1. 활동 디자이너 스테이지 표시기

      활동 디자이너 스테이지 표시기
    3. 일반 속성을 추가합니다.
      이 정보는 각 사용자 지정 활동에 대한 표준이며 이름, 설명 및 기타 관련 정보를 포함합니다.
    4. 템플릿에 대한 템플릿을 입력 변수 생성 생성합니다.
      활동 디자이너의 입력 양식에서 활동에 전달할 변수를 만듭니다.
    5. 옵션: 전처리 스크립트를 추가합니다.
      입력 유효성 검사 또는 입력 데이터 변환의 경우, 전처리 스크립트가 필요할 수 있습니다.
      주:
      이 단계는 스크립트 실행 활동에 포함되어 있지 않습니다.
    6. Continue(계속)를 클릭하여 Execution Command(실행 명령) 양식을 연 다음, 해당 실행 템플릿을 기반으로 Execution Command(명령 실행) 단계를 입력합니다.
    7. 옵션: 입력을 테스트합니다.
    8. 옵션: 출력 양식에서 로컬 및/또는 출력 변수를 정의합니다.

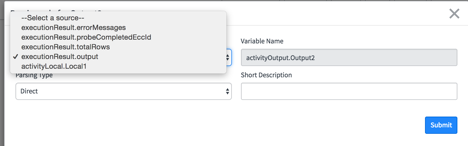

      지역 변수는 계단식 구문 분석 규칙을 적용할 때 임시 저장소로 사용할 수 있습니다. 예를 들어, JSON 페이로드 내에서 XML 페이로드를 추출할 수 있습니다. 지역 변수는 XML 문서에 액세스하여 다른 구문 분석 규칙의 소스로 사용할 수 있습니다. 그래픽에는 Output2에 대한 데이터를 구문 분석하기 위한 Local1 변수 소스가 표시됩니다.
      그림 2. 지역 변수 정의
    9. 옵션 중 하나를 사용하여 출력에 값을 할당합니다.
      옵션설명
      구문 분석 규칙 구문 분석 규칙을 생성하고 변수를 구문 분석 규칙 구조로 끌어서 놓아 출력 필드에 매핑할 수 있습니다. REST, SOAP 및 JDBC 템플리트는 구문 분석 규칙을 자동으로 작성하기 위한 자동 매핑을 제공합니다. 테스트 입력 양식에서 사용 가능한 경우 가능하면 자동 매핑을 사용해야 합니다.
      후처리 후처리 스크립트를 사용하면 출력 데이터 확인, 출력 구문 분석 코드 및 관련 작업을 직접 코딩할 수 있습니다. 후처리는 실행 명령 결과가 반환된 후 구문 분석 규칙 및 조건이 실행되기 전에 실행됩니다. 사후 처리(고급)로 이동(Go to Post-Processing (Advanced))을 클릭하여 후처리 스크립트를 만듭니다.
      주:
      스크립트를 생성하면 이 단계가 표시기에 스테이지로 반영됩니다.
    10. Continue(계속)를 클릭하여 Conditions form(조건 양식)을 열고 활동에 대한 종료 조건 규칙을 만든 다음 Save(저장)를 클릭합니다.
