애플리케이션 패턴 생성 예시

릴리스 버전: Washingtondc

업데이트 날짜 2024년 02월 01일

읽기10분

다음은 새 애플리케이션 패턴에 대한 식별 섹션을 생성하고 정의하는 단계별 프로세스를 보여주는 예시입니다.

시작하기 전에

프로그래밍에 대한 기본 지식이 있는 것이 좋습니다.

필요한 역할: pd_admin

이 태스크 정보

이 예시는 디버그 모드를 사용하여 매핑 패턴을 생성하는 방법을 보여줍니다.

이 패턴은 Unix 기반의 Apache Web Server용입니다.

프로시저

다음으로 이동 모두 > 패턴 디자이너 > 검색 패턴.
새로 만들기를 클릭합니다.

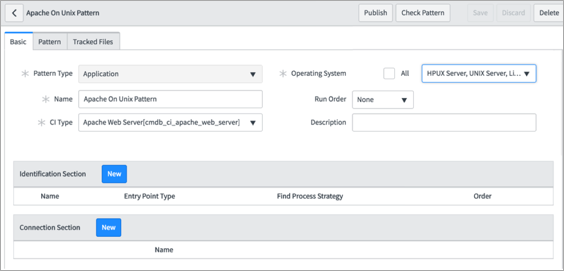

다음과 같이 기본 패턴 속성을 정의합니다.


필드	설명
패턴 유형	`애플리케이션`을 선택합니다.
이름	`Unix 기반 Apache Web Server 패턴`을 입력합니다.
CI 유형	목록에서 `Apache Web Server`를 선택합니다.
운영 체제 [애플리케이션 패턴만]	모두 확인란의 선택을 취소하고 목록에서 다음 확인란을 선택합니다. `AIX 서버` `HPUX 서버` `Linux 서버` `Solaris 서버` `UNIX 서버`
실행 순서 [애플리케이션 패턴만]	기본 없음 설정을 그대로 둡니다.
설명	이 패턴은 Unix 2.4 이하 버전 기반의 Apache Web Server를 검색합니다.

저장을 클릭합니다.

식별 섹션을 생성하고 다음과 같이 기본 속성을 정의합니다.

식별 섹션에서 새로 생성을 클릭합니다.

다음 매개변수를 구성합니다.

필드	값
이름	`HTTP(S) 엔트리포인트 유형의 식별`을 입력합니다.
엔트리포인트 유형[애플리케이션 패턴만]	목록에서 다음 확인란을 선택합니다. `HTTP(S) 엔드포인트` `TCP 엔드포인트`
프로세스 전략 찾기[애플리케이션 패턴만]	`수신 포트`를 선택합니다.
순서	`1`을 입력합니다.

저장을 클릭합니다.

새로 생성한 식별 섹션을 클릭합니다. HTTP(S) 엔트리포인트 유형의 식별입니다.
새 식별 섹션이 별도의 탭에 열립니다.

디버그 모드를 활성화합니다.

패턴 디자이너에서 디버그 모드를 클릭합니다.
디버그 식별 섹션 창이 표시됩니다.

엔트리포인트에 필요한 상세 정보를 입력합니다.


필드	설명
디버그 유형	서비스 매핑에서 하향식 검색을 수행하려면 위에서 아래로를 선택합니다.
유형	목록에서 엔트리포인트 유형으로 `HTTP(S)`를 선택합니다.
URL	`http://10.196.39.244:6080/ITO`를 입력합니다.

연결을 클릭합니다.
디버그 모드가 활성화되고 디버그 버튼에 녹색 점이 표시됩니다.
디버그 모드가 활성화되면 다음과 같은 변수가 값으로 채워집니다.
- computer_system ‒ Apache 호스트 정보
- entry_point ‒ 이 경우 URL로 식별됨
- process ‒ Apache 프로세스 정보

CI의 프로세스 이름이 Apache Web Server인지 확인하십시오.
1. 식별 섹션의 첫 번째 단계 이름을 프로세스 이름이 Apache와 일치하는지 확인으로 변경합니다.
2. 작업 목록에서 일치를 선택합니다.
3. 첫 번째 조건 필드에 $process.executable을 입력합니다.
4. 조건부 연산자 목록에서 포함을 선택합니다.
5. 두 번째 조건 필드에 "httpd"를 입력합니다.

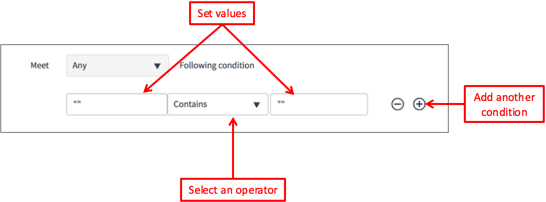

6. 다른 조건을 추가하려면 더하기 아이콘을 클릭합니다.
7. 첫 번째 조건 필드에 $process.executable을 입력합니다.
8. 조건부 연산자 목록에서 포함을 선택합니다.
9. 두 번째 필드에 "apache"를 입력합니다.
10. 이 일치 작업이 다음 조건 중 하나와 일치해야 함을 정의합니다. 충족 목록에서 아무 항목이나 선택합니다.
11. 테스트를 클릭하고 "이 테스트 중에 아무 것도 변경되지 않음" 메시지가 나타나는지 확인합니다.
CI의 레이블 속성을 입력합니다.
1. 단계 트리에서 첫 번째 단계 아래에 단계를 추가하려면 을 클릭합니다.
2. 새 단계의 이름을 표시 레이블 설정으로 변경합니다.
3. 작업 목록에서 매개변수 값 설정을 선택합니다.
4. 값 필드에 "Apache"를 입력합니다.
5. 이름 필드에 $name을 입력합니다.

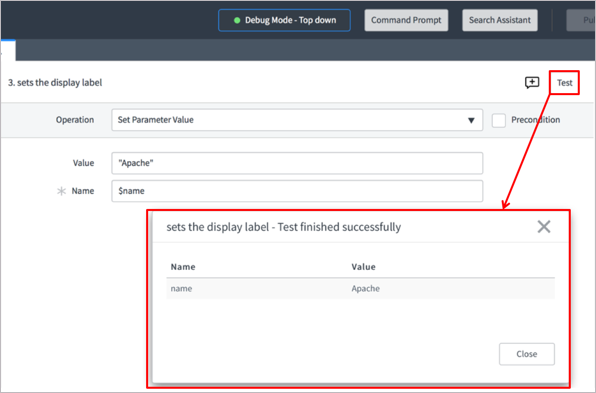

6. 테스트를 클릭하고 다음 메시지가 나타나는지 확인합니다.
7. 닫기를 클릭합니다.
홈 디렉터리 속성 채우기:
1. 단계 트리에 단계를 추가하고 이름을 홈 디렉터리 가져오기로 변경합니다.
2. 작업 목록에서 변수 구문 분석을 선택합니다.
  이 작업은 컨텐츠 상자의 -d 뒤에 있는 값을 추출합니다.
3. 임시 변수 창에서 process 변수를 확장합니다.

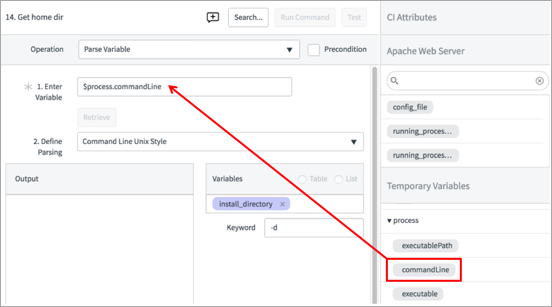

4. 임시 변수 창의 명령줄 변수를 작업 아래의 변수 필드로 끌어갑니다.

  주:
  끌어서 놓기 기능 사용에 대한 자세한 내용은 패턴에 값과 변수 입력 단원을 참조하십시오.
5. 구문 분석 정의 목록에서 Command line Unix style을 선택합니다.
6. 변수 창에서 새 install_directory 변수를 추가합니다.
7. 테스트를 클릭합니다.
HTTP 디먼에 있는 홈 디렉터리 속성을 가져옵니다.
이전 단계에서 홈 디렉터리 속성을 채운 경우에는 이 단계를 건너뛰십시오. 이 예시에서는 수행해야 합니다.
1. 단계 트리에서 새 단계를 추가하고, 이름을 조건 – httpd –V에서 추출하지 않은 경우 홈 디렉터리가 설정되었는지 확인으로 변경합니다.
2. 작업 목록에서 명령 출력 구문 분석을 선택합니다.
  이 작업은 컨텐츠 상자의 -d 뒤에 있는 값을 추출합니다.
3. 전제 조건을 클릭합니다.
4. 조건 값 필드에 $install_directory를 입력합니다.
5. 조건부 연산자 목록에서 비어 있음을 선택합니다.
6. 조건 목록에서 True를 선택합니다.
7. 명령 상세 정보 설정 필드에 $process.executablePath+" -V "를 입력합니다.
8. 명령 실행을 클릭합니다.
9. 구문 분석 정의 목록에서 구분 텍스트를 선택합니다.
10. 라인 포함 필드에 HTTPD_ROOT를 입력합니다.
11. 구분 기호 옆에 있는 편집 버튼을 클릭합니다.

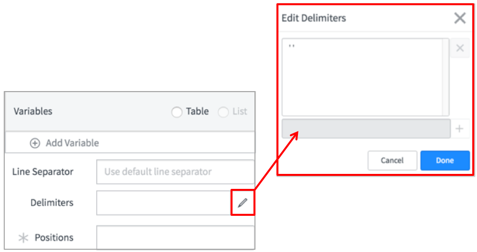

12. 등호(=)와 따옴표("), 두 개의 구분 기호를 추가합니다.
13. 확인을 클릭합니다.
14. 위치 필드에 2를 입력합니다.
15. 테스트를 클릭합니다.
  디버그 결과 창에는 값으로 채워진 홈 디렉터리 속성이 표시됩니다.
16. 확인을 클릭합니다.
CI 구성 파일 속성을 채웁니다.
1. 단계 트리에서 새 단계를 추가하고 이름을 config 파일 가져오기로 변경합니다.
2. 작업 목록에서 변수 구문 분석을 선택합니다.
3. 임시 변수 창에서 process 변수를 확장합니다.
4. 임시 변수 창의 명령줄 변수를 변수 입력 필드로 끌어갑니다.
  채워지는 값: /usr/sbin/httpd2-prefork -f /etc/apache2/httpd.conf.
5. 구문 분석 정의 목록에서 명령줄 Unix 스타일을 선택합니다.
6. 검색을 클릭합니다.
7. 키워드 필드에 -d를 입력합니다.
8. 출력 창에서 값을 선택하고 install_directory라는 새 변수를 생성합니다.
9. 테스트를 클릭합니다.
HTTP 디먼의 CI 구성 파일 속성을 추출합니다.
이전 단계에서 구성 파일 속성을 채운 경우에는 이 단계를 건너뛰십시오. 이 예시에서는 수행해야 합니다.
1. 단계 트리에서 새 단계를 추가하고, 이름을 조건 – httpd –V에서 추출하지 않은 경우 conf_file이 설정되었는지 확인으로 변경합니다.
2. 작업 목록에서 명령 출력 구문 분석을 선택합니다.
3. 전제 조건을 클릭합니다.
4. 조건 값 필드에 $conf_file을 입력합니다.
5. 조건부 연산자 목록에서 비어 있음을 선택합니다.
6. 명령 상세 정보 설정 필드에 $process.executablePath+" -V "를 입력합니다.
7. 명령 실행을 클릭합니다.
8. 구문 분석 정의 목록에서 구분 텍스트를 선택합니다.
9. 라인 포함 필드에 SERVER_CONFIG_FILE을 입력합니다.
10. 구분 기호 옆에 있는 편집 버튼을 클릭합니다.
11. 등호(=)와 따옴표("), 두 개의 구분 기호를 추가합니다.
12. 확인을 클릭합니다.
13. 위치 필드에 2를 입력합니다.
14. 새 conf_file 변수가 자동으로 추가되지 않으면 변수 창에서 생성합니다.
15. 테스트를 클릭합니다.
  디버그 결과 창에는 값으로 채워진 구성 파일 속성이 표시됩니다.
16. 확인을 클릭합니다.
구성 파일 속성이 아직 채워지지 않은 경우 다음 단계를 수행하십시오.
1. 단계 트리에서 새 단계를 추가하고 이름을 conf 파일의 기본 위치로 바꿉니다.
2. 작업 목록에서 매개변수 값 설정을 선택합니다.
3. 전제 조건을 클릭합니다.
4. 조건 값 필드에 $conf_file을 입력합니다.
5. 조건부 연산자 목록에서 비어 있음을 선택합니다.
6. 조건 목록에서 True를 선택합니다.
7. 값 필드에 $home_dir+"/conf/httpd.conf"를 입력합니다.
8. 이름 필드에 $conf_file을 입력합니다.
9. 테스트를 클릭하여 구성 파일 속성이 채워져 있는지 확인합니다.
다음과 같이 홈 디렉터리와 구성 파일 값을 연결합니다.
1. 단계 트리에서 새 단계를 추가하고 이름을 SERVER_CONFIG_FILE이 관련 있는지 확인으로 바꿉니다.
2. 작업 목록에서 매개변수 값 설정을 선택합니다.
3. 전제 조건을 클릭합니다.
4. 조건 값 필드에 $conf_file을 입력합니다.
5. 조건부 연산자 목록에서 시작을 선택합니다.
6. 문자열 값에 "/"를 입력합니다.
7. 조건 목록에서 False를 선택합니다.
8. 값 필드에 $home_dir+"/"$conf_file을 입력합니다.
9. 이름 필드에 $conf_file을 입력합니다.
10. 테스트를 클릭하여 구성 파일 속성이 채워져 있는지 확인합니다.
버전 속성을 채웁니다.
1. 단계 트리에서 새 단계를 추가하고 이름을 version.signature(IBM HTTPSERVER)에서 버전 가져오기로 바꿉니다.
2. 작업 목록에서 파일 구문 분석을 선택합니다.
3. 파일 선택 필드에 연결된 $install _directory 변수 및 "/version.signature" 문자열($home_dir+"/version.signature")을 입력합니다.
4. 파일 내용 검색을 클릭합니다.
5. 변수 창에서 Version 변수를 생성합니다.
6. 테스트를 클릭하여 버전 속성이 채워져 있는지 확인합니다.
  이 예시에서는 이 단계에 버전을 추출하지 않습니다.
HTTP 디먼에서 버전 속성을 추출합니다.
1. 단계 트리에서 새 단계를 추가하고, 이름을 조건 – httpd –v에서 추출하지 않은 경우 버전이 설정되었는지 확인으로 변경합니다.
2. 작업 목록에서 명령 출력 구문 분석을 선택합니다.

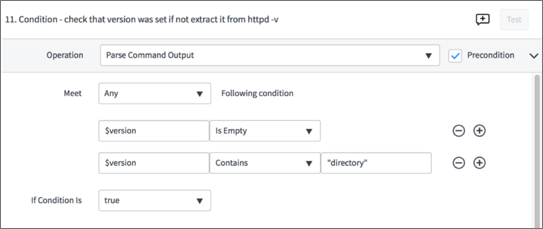

3. 전제 조건을 클릭합니다.
4. 조건 값 필드에 $version을 입력합니다.
5. 조건부 연산자 목록에서 비어 있음을 선택합니다.
6. 더하기 아이콘(+)을 클릭하여 다른 조건을 추가합니다.
7. 조건 값 필드에 $version을 입력합니다.
8. 조건부 연산자 목록에서 포함을 선택합니다.
9. 문자열 값에 "directory"를 입력합니다.
10. 충족 목록에서 아무 항목을 선택합니다.
11. 전제 조건 목록에서 True를 선택합니다.

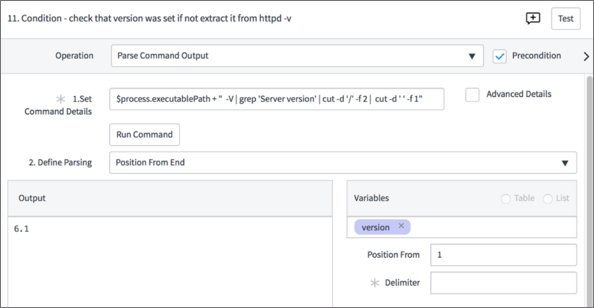

12. 명령 상세 정보 설정 필드에 $process.executablePath+" -V | grep 'Server version' | cut -d '/' -f 2 | cut -d ' ' -f 1"을 입력합니다.
13. 명령 실행을 클릭하고 출력 창에 버전 속성이 나타나는지 확인합니다.
14. 구문 분석 정의 목록에서 끝에서의 위치를 선택합니다.
15. 변수 창의 위치 필드에 1을 입력합니다.
16. 테스트를 클릭하여 구성 파일 속성이 채워져 있는지 확인합니다.

  주:
  버전 번호는 CI 속성 창이 아닌 임시 변수 창에만 나타납니다.

  이 단계에는 Apache Web Server를 성공적으로 식별했으며 의도적으로 비워 둔 버전 속성을 제외한 다양한 속성을 채웠습니다.
아직 버전이 채워지지 않은 경우에는 IHS.product 파일에서 추출합니다.
1. 단계 트리에서 단계를 추가하고 이름을 아직 비어 있는 경우 버전 설정으로 바꿉니다.
2. 작업 목록에서 파일 구문 분석을 선택합니다.
3. 전제 조건을 클릭합니다.
4. 조건 값 필드에 $version을 입력합니다.
5. 조건부 연산자 목록에서 비어 있음을 선택합니다.
6. 더하기 아이콘(+)을 클릭하여 다른 조건을 추가합니다.
7. 조건 값 필드에 $version을 입력합니다.
8. 조건부 연산자 목록에서 포함을 선택합니다.
9. 문자열 값에 "directory"를 입력합니다.
10. 충족 목록에서 아무 항목을 선택합니다.
11. 전제 조건 목록에서 True를 선택합니다.

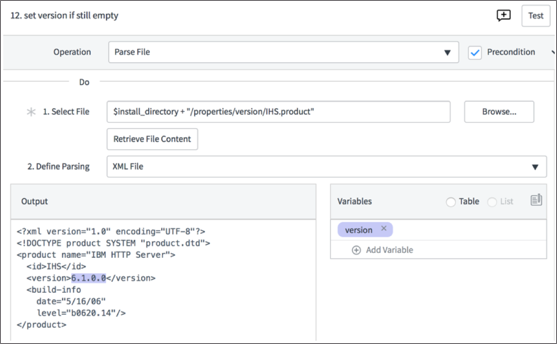

12. 파일 선택 필드에 $install_directory + "/properties/version/IHS.product"를 입력합니다.
13. 파일 내용 검색을 클릭합니다.
  파일의 내용이 출력 창에 표시됩니다.
14. 구문 분석 정의 목록에서 XML 파일을 선택합니다.
15. 출력 창의 버전 값을 기록한 다음 변수 팝업에 버전을 입력합니다.
공유 단계 라이브러리를 재사용하여 추가 속성을 찾습니다.
1. 단계 트리에서 단계를 추가하고 새 단계의 이름을 라이브러리 보강을 위한 참조로 바꿉니다.
2. 작업 목록에서 라이브러리 참조를 선택합니다.
3. 라이브러리 목록에서 Apache Enrich Attributes(Apache 보강 속성)을 선택합니다.

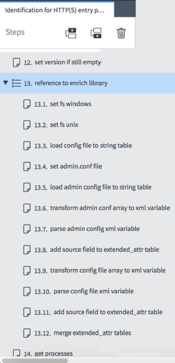

  이 작업은 미리 구성된 하위 단계의 시퀀스를 단계 트리에 삽입합니다. 공유 단계 라이브러리를 생성하는 방법에 대한 자세한 내용은 공유 단계 라이브러리 재사용 단원을 참조하십시오.
프로세스 관련 속성 채우기:
1. 단계 트리에서 단계를 추가하고 이름을 프로세스 가져오기로 바꿉니다.
2. 작업 목록에서 프로세스 가져오기를 선택합니다.
3. 명령줄 필드에 "httpd"를 입력합니다.
4. 대상 변수 지정 필드에 $procs를 입력합니다.

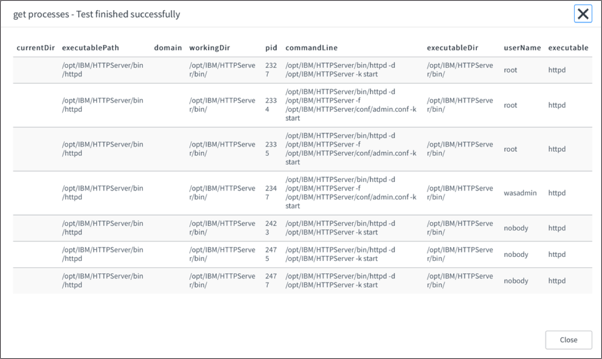

5. 테스트를 클릭하여 속성이 표시되는지 확인합니다.
6. 완료되면 닫기를 클릭합니다.
프로세스 ID 검색:
1. 단계 트리에서 단계를 추가하고 이름을 process_ids 설정으로 바꿉니다.
2. 작업 목록에서 변수 구문 분석을 선택합니다.

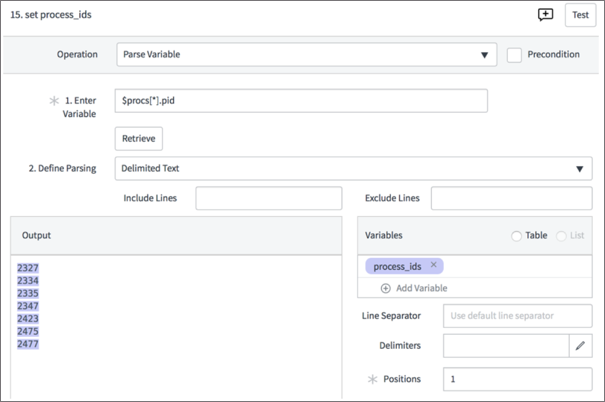

3. 변수 입력 필드에 $procs[*].pid를 입력합니다.
4. 구문 분석 정의 목록에서 구분 텍스트를 선택합니다.
5. 검색을 클릭합니다.
  내용이 출력 창에 표시됩니다.
6. 변수 창에서 process_ids 변수를 생성합니다.
7. 위치 필드에 1을 입력합니다.
8. 테스트를 클릭합니다.

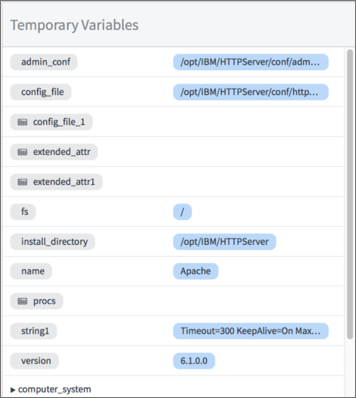

9. 필요한 모든 속성이 채워졌는지 확인합니다.
저장을 클릭합니다.
검색와 서비스 매핑이 정의된 식별 섹션을 사용할 수 있는지 확인합니다.
1. 이 패턴을 사용하여 Apache Web Server의 가로 검색을 실행합니다.
2. Apache Web Server의 테이블로 이동하여 이 CI에 대한 항목이 있는지 확인합니다.
3. 동일한 CI의 하향식 검색을 실행합니다.
4. 동일한 Apache Web Server 테이블을 확인합니다.

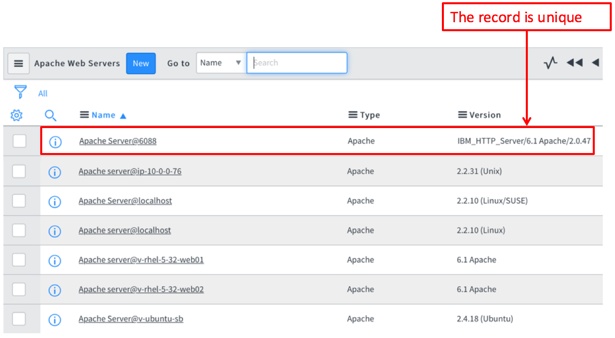

5. 기록이 중복되지 않는지 확인합니다.

  수평 및 하향식 검색의 결과가 CMDB에서 모두 같은 기록 아래에 작성된다는 뜻입니다. 패턴의 식별 섹션이 정확합니다.
