SNMP 쿼리 정의

검색 패턴의 생성 또는 수정의 일부로 SNMP 쿼리 작업을 사용하여 SNMP 프로토콜을 지원하는 CI(일반적으로 부하 분산 장치)에서 SNMP쿼리를 실행할 수 있습니다.

시작하기 전에

필요한 역할: pd_admin

다음과 같이 관련 패턴 단계로 이동합니다.

1. 패턴 양식에서 검색에 대한 관련 식별 섹션을 선택합니다.

   또는 서비스 매핑에 대한 관련 식별 또는 연결 섹션을 선택합니다.

2. 관련 패턴 단계를 선택하거나 을 클릭하여 단계를 추가합니다.

프로그래밍에 대한 기본 지식이 있는 것이 좋습니다.

프로시저

1. 작업 목록에서 SNMP 쿼리를 선택합니다.
2. 디버그 모드를 사용하여 쿼리할 SNMP OID를 찾아보려면 다음과 같이 하십시오.
   1. 패턴 디버그 모드 활성화.
   2. 찾아보기를 클릭하고 목록에서 관리 정보 데이터베이스(mib)를 선택하거나 MIB 값을 기반으로 검색을 수행합니다.
   3. MIB 트리에서 단일 스칼라 값 또는 여러 열을 선택합니다.
      여러 열이 같은 테이블에 있어야 합니다.
   4. 옵션: 데이터 가져오기를 클릭하여 SNMP 브라우저 양식으로 데이터를 표시합니다.
   5. 확인을 클릭합니다.
3. 쿼리를 위해 SNMP OID를 수동으로 지정하려면 다음과 같이 하십시오.
   • SNMP 쿼리의 결과가 단일 문자열이면 스칼라를 선택하고 필드를 채웁니다.

     표 1. 스칼라 필드

     필드	설명
     SNMP OID	쿼리할 SNMP OID입니다.
     변수	쿼리 결과를 저장할 스칼라 변수의 이름입니다.

   • SNMP 쿼리의 결과가 테이블이면 테이블을 선택하고 더하기 아이콘을 클릭한 다음 필드를 채웁니다.

     표 2. 테이블 필드

     필드	설명
     테이블 이름	_Table_Name_을 변수 테이블의 이름으로 바꿉니다.
     테이블 OID	_Table_OID_를 쿼리할 SNMP OID로 바꿉니다.
     새 열 이름	_new-column-name_을 열 이름으로 바꿉니다.
     새 OID	_new_OID_를 쿼리할 SNMP OID로 바꿉니다.

4. 캐시 사용을 선택하여 작업 결과를 MID 서버의 캐시에 저장합니다.
   캐시를 사용하여 검색을 최적화하고 부하 분산 장치 같은 중앙 공유 구성요소에 불필요한 로드를 만들지 않도록 합니다. 기본 시스템은 작업 결과를 한 시간 동안 캐시에 보관합니다.
5. 결과가 없는 경우 종료를 선택하여 검색을 중지합니다.
6. 디버그 모드인 경우 테스트를 클릭하고 작업이 원하는 결과를 표시하는지 확인하여 단계를 테스트합니다.

예

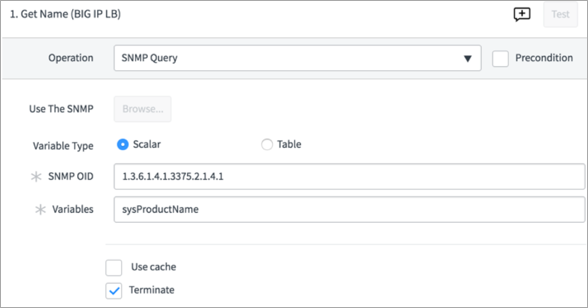

다음 구성은 SNMP 쿼리 작업의 한 예입니다.

이 작업은 다음에서 사용됩니다.	운영이 사용되는 항목
계층 구조	네트워크 > 부하 분산 장치
CI 유형	부하 분산 장치 서비스 [cmdb_ci_lb_service]
패턴	F5 BigIP LTM
섹션	모든 엔트리포인트 유형에 대한 식별
단계 번호 및 이름	1. 이름 가져오기(BIG IP LB)

F5 BigIP LTM 패턴은 SNMP 쿼리 작업을 사용하여 부하 분산 장치의 제품 이름을 추출합니다.

다음에 수행할 작업

• 새 단계를 추가하고 해당 작업을 정의하여 패턴을 계속 편집합니다.
• 패턴을 완성합니다.

관련 태스크

• 패턴 디버그 모드 활성화
