네트워크 인벤토리 작업 공간 위젯의 콘텐츠 사용자 지정

  • 릴리스 버전: Washingtondc
  • 업데이트 날짜 2024년 02월 01일
  • 읽기6분

    • 네트워크 인벤토리 작업 공간은 각 방문 페이지 위젯에 표준 정보 세트와 함께 기본 시스템으로 제공됩니다. 이 컨텐츠를 쉽게 사용자 지정하여 다른 Telecommunications Network Inventory 데이터를 포함할 수 있습니다.

    네트워크 인벤토리 작업 공간 위젯 데이터에 대한 표준 CMDB 그룹 및 명명 규칙

    네트워크 인벤토리 작업 공간 방문 페이지의 데이터 수집 프로세스는 표준 CMDB 그룹 구조를 사용하여 다음을 포함하여 위젯에 나타나는 데이터를 검색합니다.
    • 네트워크 사이트 개요
    • 범주별 네트워크 엔터티
    • 제조업체별 네트워크 장비
    • 상태별 네트워크 장비

    예를 들어, 다음은 네트워크 인벤토리 작업 공간 데이터 수집에 사용되는 일부 CMDB 그룹의 목록을 보여줍니다.

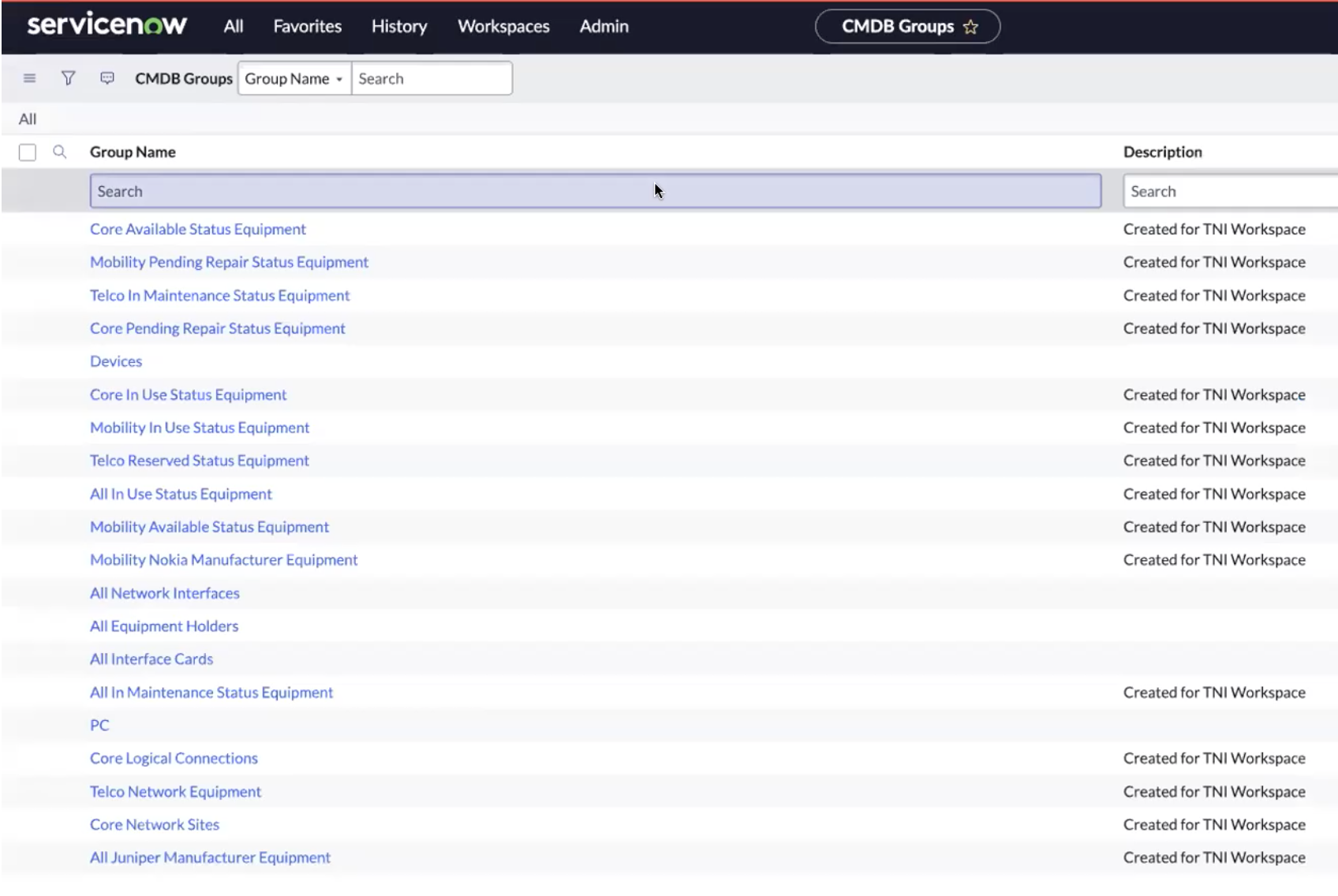

    그림 1. 네트워크 인벤토리 작업 공간에 대한 표준 CMDB 그룹
    표준 CMDB 그룹 목록이 있는 네트워크 인벤토리 작업 공간의 CMDB 그룹 뷰입니다.
    주:
    데이터 수집 프로세스의 작동 방식에 대한 자세한 내용은 을 참조하십시오 네트워크 인벤토리 작업 공간 위젯에 대한 데이터 수집 및 새로 고침.
    이러한 CMDB 그룹은 다음과 같은 표준 명명 규칙을 따릅니다.
    1. 첫 번째 세그먼트는 네트워크 사이트 및 엔터티에 할당된 도메인을 나타냅니다. 네트워크 인벤토리 작업 공간의 네트워크 도메인 선택기를 사용하여 다음 유형의 네트워크 도메인 중 하나를 선택하여 표시되는 데이터를 필터링할 수 있습니다.
      핵심
      핵심 통신 장비의 네트워크 도메인입니다.
      유동성
      모바일 통신 장비의 네트워크 도메인입니다.
      통신
      일반적인 통신 장비의 네트워크 도메인입니다.
      모두
      보고를 위해 하나로 결합된 모든 장비 네트워크 도메인입니다.
    2. 나머지 세그먼트는 특정 유형의 필드 데이터를 나타냅니다. 예:
      사용 가능한 상태 장비
      장비의 사용 가능 상태를 보고합니다.
      수리 보류 중 상태 장비
      장비의 수리 보류 중 상태를 보고합니다.
      에릭슨 제조업체 장비
      Ericsson에서 공급한 총 장비의 백분율을 보고합니다.
      노키아 제조업체 장비
      Nokia에서 공급한 총 장비의 백분율을 보고합니다.
    다음 예는 네트워크 인벤토리 작업 공간의 위젯에 나타나는 데이터를 보고하기 위해 이름 세그먼트가 그룹에서 CMDB 결합되는 방법을 보여줍니다.
    사용 가능한 모든 상태 장비
    CMDB 모든 네트워크 도메인에서 사용 가능 상태에 있는 장비의 백분율을 보고하기 위해 상태별 네트워크 장비 위젯에 사용되는 그룹 데이터입니다.
    코어 사용 가능한 상태 장비
    CMDB 코어 네트워크 도메인에서 사용 가능 상태인 장비의 백분율을 보고하기 위해 상태별 네트워크 장비 위젯에 사용되는 그룹 데이터입니다.
    모빌리티 수리 보류 중 상태 장비
    CMDB 모빌리티 네트워크 도메인에서 수리 보류 중 상태에 있는 장비의 백분율을 보고하기 위해 상태별 네트워크 장비 위젯에 사용되는 그룹 데이터입니다.
    모든 Ericsson 제조업체 장비
    모든 네트워크 도메인에서 Ericsson이 공급하는 장비의 총 부품 수를 보고하기 위해 제조업체별 네트워크 장비 위젯에 사용되는 CMDB 그룹 데이터입니다.
    텔레콤 노키아 제조업체 장비
    통신 네트워크 도메인에서 Nokia가 공급하는 장비의 총 부품 수를 보고하기 위해 제조업체별 네트워크 장비 위젯에 사용되는 CMDB 그룹 데이터입니다.

    제조업체별 네트워크 장비 위젯 수정

    이 위젯에는 가장 잘 알려진 5개 통신 장비 제조업체의 표준 집합이 포함된 원형 차트가 포함되어 있습니다.

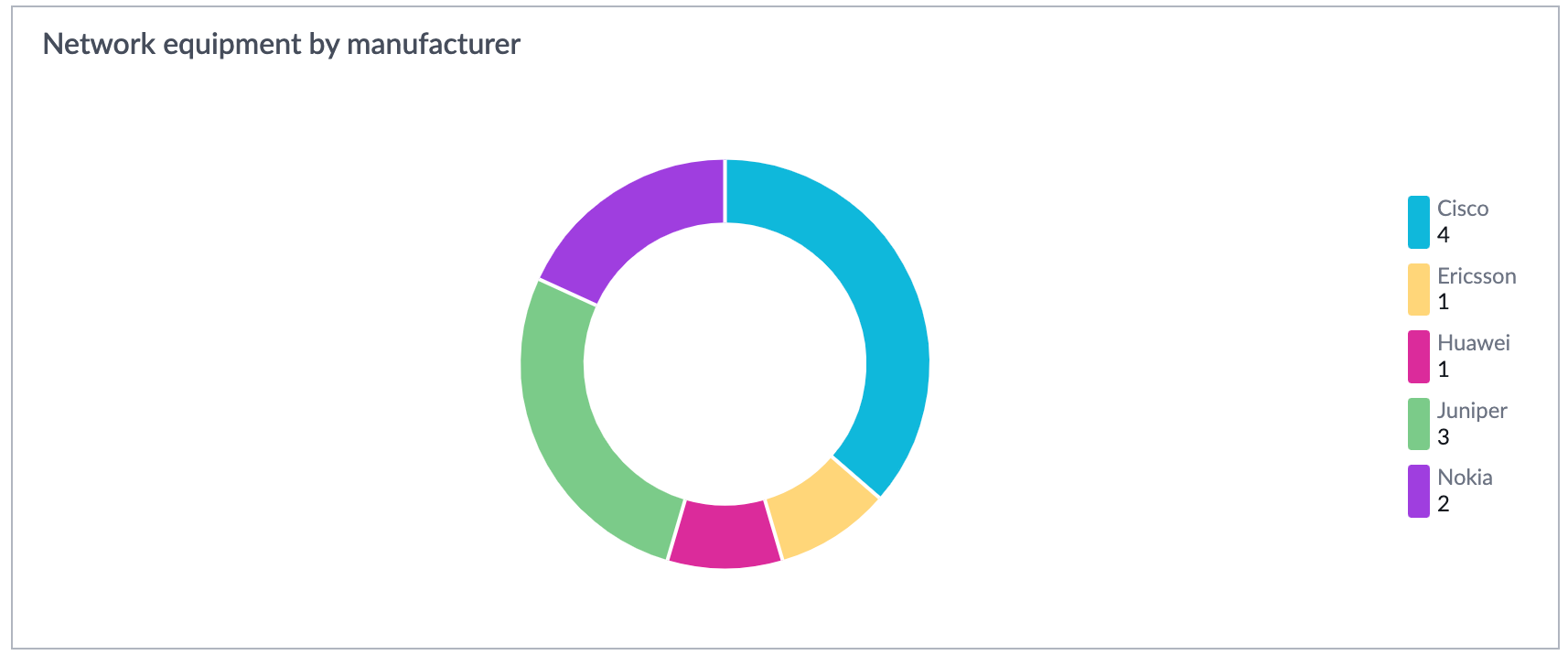

    그림 2. 제조업체별 네트워크 장비 위젯
    가장 잘 알려진 5개의 통신 장비 제조업체에 대한 도넛형 차트입니다.
    미리 정의된 CMDB 그룹 구조는 위젯 원형 차트에 나타나는 데이터의 검색을 지원합니다. 다음 예제에서는 네트워크 인벤토리 작업 공간에 대한 제조업체 데이터를 검색하는 데 사용되는 표준 CMDB 그룹을 보여 줍니다.

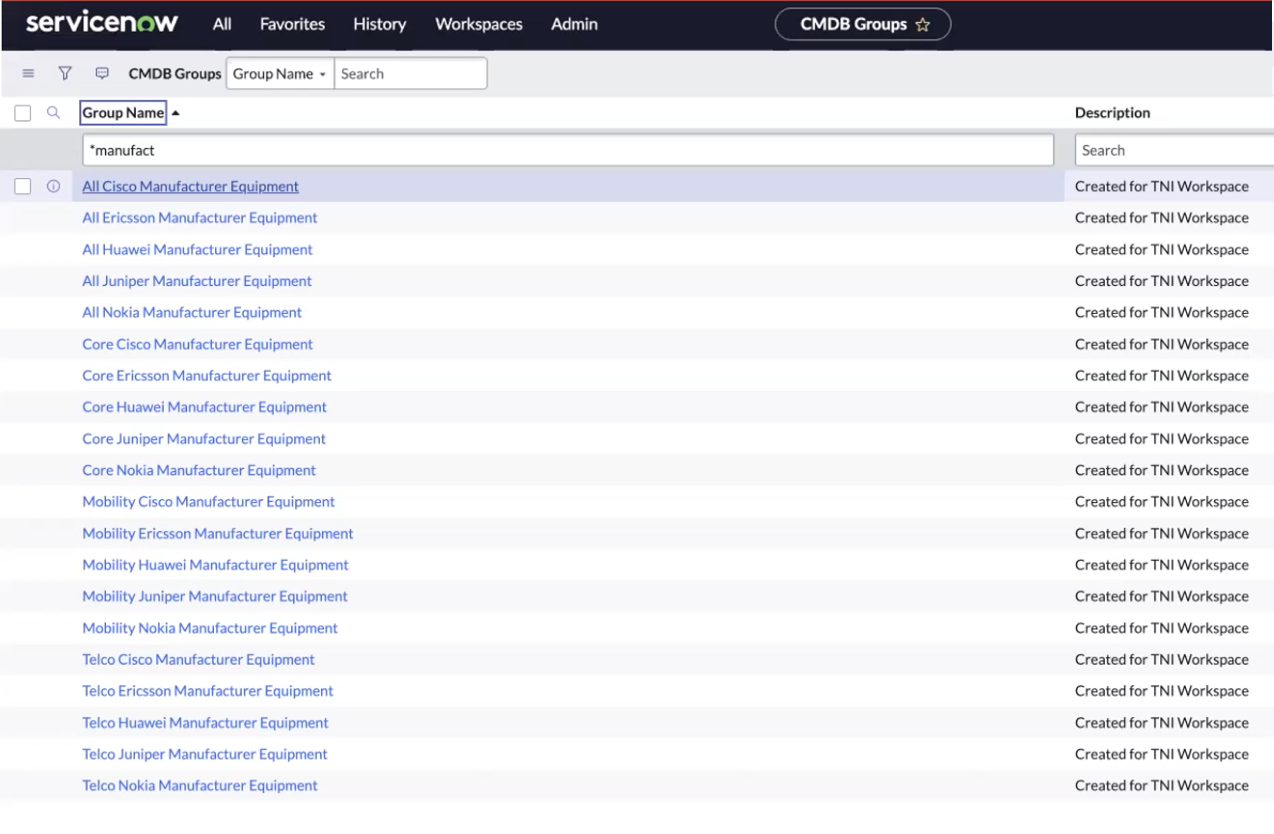

    그림 3. 제조업체별 네트워크 장비 위젯에 사용되는 표준 CMDB 그룹
    표준 CMDB 그룹 목록이 있는 네트워크 인벤토리 작업 공간의 CMDB 그룹 뷰입니다.
    위젯에서 데이터를 추가하거나 변경하려면 그룹 함수를 사용하여 CMDB 그룹 코드를 작성 CMDB 하거나 기존 그룹에 대한 수반되는 쿼리 조건을 수정합니다. 기존 CMDB 그룹을 업데이트하려면 네트워크 인벤토리 작업 공간 위젯에 사용되는 표준 CMDB 그룹 명명 규칙을 따라야 합니다.
    주:
    그룹 생성, 업데이트 또는 이름 지정 CMDB 에 대한 자세한 내용은 CMDB 그룹을 참조하십시오.

    예를 들어 위젯에 다른 장비 제조업체를 추가하려고 한다고 가정해 보겠습니다. 이 작업을 수행하려면 각 네트워크 도메인에 대해 제조업체의 기존 CMDB 그룹을 새 제조업체의 기반으로 사용할 수 있습니다. 이 예에서는 Ericsson에 대한 기존 CMDB 그룹을 새 제조업체에 대해 생성하는 CMDB 그룹의 기본으로 사용합니다.

    이 표에서는 Ericsson에 대한 기존 CMDB 그룹 코드와 Dell에 대한 CMDB 그룹 코드를 생성할 때의 모양을 보여줍니다.
    표 1. CMDB 그룹 예
    기존 CMDB 그룹 기존 CMDB 그룹
    모든 Ericsson 제조업체 장비 모든 Dell 제조업체 장비
    핵심 Ericsson 제조업체 장비 핵심 Dell 제조업체 장비
    이동성 Ericsson 제조업체 장비 모빌리티 Dell 제조업체 장비
    Telco Ericsson 제조업체 장비 Telco Dell 제조업체 장비

    데이터 수집 프로세스에 사용할 그룹 업데이트 CMDB

    그룹 기능을 사용하여 CMDB 네트워크 인벤토리 작업 공간 위젯에 표시되는 데이터를 추가하거나 변경합니다. 필요에 따라 그룹 코드를 작성 CMDB 하거나 기존 그룹 코드에 대한 조회 조건을 수정합니다. 그룹을 변경 CMDB 하면 수집 프로세스에서 네트워크 인벤토리 작업 공간 방문 페이지의 위젯에 대해 검색하는 데이터에 영향을 미칩니다.

    시작하기 전에

    필요한 역할: admin, cmdb_query_builder, itil, sn_cmdb_editor

    이 태스크 정보

    네트워크 인벤토리 작업 공간 위젯에 사용되는 표준 CMDB 그룹 명명 규칙을 따라야 합니다. 자세한 내용은 네트워크 인벤토리 작업 공간 위젯 데이터에 대한 표준 CMDB 그룹 및 명명 규칙 섹션을 참조하십시오. CMDB 그룹 생성, 업데이트 또는 이름 지정에 대한 자세한 내용은 CMDB 그룹을 참조하십시오.

    프로시저

    1. 다음으로 이동 모두 > 구성 > CMDB 그룹레이블이 표시됩니다.
    2. 네트워크 인벤토리 작업 공간 위젯과 연결된 CMDB 그룹의 목록을 보려면 다음 테이블을 참조하십시오.
      CMDB 그룹의 유형설명
      네트워크 인벤토리 작업 공간 위젯에 대해 생성된 모든 CMDB 그룹 설명 필드에 *tni를 입력합니다.
      제조업체별 네트워크 장비 위젯에 대해 생성된 CMDB 그룹만 Group Name(그룹 이름) 필드에 *manufact를 입력합니다.
    3. 그룹 명명 목록의 모든 도메인에서 기존 제조업체의 CMDB 그룹을 선택합니다.
      예를 들어, 모든 Ericsson 제조업체 장비를 선택합니다. CMDB 그룹 양식이 나타납니다.
    4. 이름 필드에 Ericsson을 추가할 제조업체의 이름으로 덮어씁니다.
      예를 들어 All Ericsson Manufacturer Equipment(모든 Ericsson 제조업체 장비 )를 All Dell Manufacturer Equipment(모든 Dell 제조업체 장비)로 변경합니다.
    5. CMDB 그룹에 인코딩된 쿼리 포함(n) 탭을 클릭합니다. 여기서 (n)은 CMDB 그룹에 대해 인코딩된 쿼리 수를 나타냅니다.
    6. CMDB 그룹에 인코딩된 쿼리가 포함됨(n) 탭의 클래스 필드에서 cmdb_ci_ni_telco_equipment를 선택합니다.
      CMDB 그룹을 선택하면 선택한 CMDB 그룹 클래스에 대해 인코딩된 쿼리 상세 정보가 나타납니다.
    7. 조건 필드에 추가할 제조업체의 이름으로 Ericsson을 덮어씁니다.
      예를 들어 Ericsson을 Dell로 덮어씁니다.
    8. 업데이트를 클릭합니다.
    9. 새 제조업체의 나머지 네트워크 도메인 각각에 대해 이 단계를 반복합니다.
      다음 테이블에서는 나머지 네트워크 도메인에 대해 다음 CMDB 그룹을 생성합니다. 이러한 그룹은 Ericsson의 CMDB 코드를 기반으로 합니다.
      표 2. CMDB 그룹 예
      기존 CMDB 그룹 기존 CMDB 그룹
      핵심 Ericsson 제조업체 장비 핵심 Dell 제조업체 장비
      이동성 Ericsson 제조업체 장비 모빌리티 Dell 제조업체 장비
      Telco Ericsson 제조업체 장비 Telco Dell 제조업체 장비

    결과

    네트워크 인벤토리 작업 공간에 대한 데이터 수집 프로세스가 실행되면 제조업체별 네트워크 장비 위젯의 원형 차트에 새 네트워크 제조업체가 나타납니다. 새 CMDB 그룹에는 새 제조업체에 할당된 네트워크 장비 레코드가 포함됩니다.
