에서 5G xNF 모델링 Telecommunications Network Inventory
애플리케이션을 사용하여 Telecommunications Network Inventory 5G 네트워크를 모델링하고 모든 xNF(모든 유형의 네트워크 기능)를 관리할 수 있습니다. 모델을 사용하여 네트워크를 만들고, 검토하고, 업데이트하고, 삭제할 수 있습니다.
5G 네트워크 모델

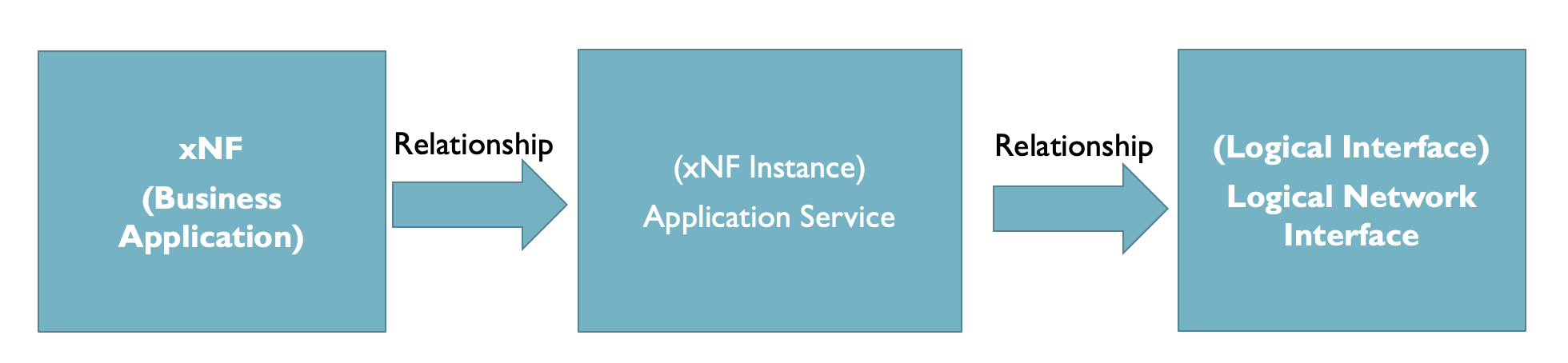

다음 다이어그램과 같이 5G 네트워크를 모델링하려면 비즈니스 애플리케이션, 애플리케이션 서비스 및 네트워크 인터페이스를 생성해야 합니다.
- 비즈니스 애플리케이션: 비즈니스 애플리케이션 테이블에 모든 xNF가 저장됩니다. 비즈니스 응용 프로그램은 3GPPTM* 에서 제안한 모든 클래스의 레이블을 관리 네트워크 기능의 한 유형으로 기록합니다. 자세한 내용은 xNF 만들기 문서를 참조하십시오.
- 애플리케이션 서비스: 애플리케이션 서비스는 해당 유형을 나타내기 위해 비즈니스 애플리케이션과 연결된 해당 네트워크 기능의 인스턴스를 저장합니다(예: DU 또는 CU-CP 등). 기능의 각 인스턴스에는 애플리케이션 서비스에 기록이 있습니다. 비즈니스 애플리케이션 및 네트워크 인터페이스와의 관계를 생성할 수 있습니다. 자세한 내용은 xNF 인스턴스 생성 또는 추가 문서를 참조하십시오.
- 네트워크 인터페이스: 네트워크 인터페이스는 관리되는 네트워크에 할당된 모든 논리 IP 인터페이스를 저장합니다. 논리적 인터페이스는 피어 투 피어 관계를 나타냅니다. DU(Distributed Unit)와 CU(Centralized Unit) 컨트롤 플레인 또는 UP(User Plane) 기능 간에 연결이 있는 경우 논리적 인터페이스 간에 논리적 연결이 생성됩니다. 관계 편집기를 사용하여 애플리케이션 서비스와의 관계를 만들 수 있습니다. 자세한 내용은 CI 관계 편집기를 참조 네트워크 인터페이스 세부 정보 정의 하여 관계를 생성하거나 편집합니다.
*3GPPTM TS28.541 V18.2.2에서 영감을 받은 속성은 팩 테이블로 제공됩니다. 자세한 내용은 팩 테이블 문서를 참조하십시오. 속성 팩에 대한 자세한 내용은 을 참조하십시오 속성 팩.
*3GPP는 ETSI의 상표입니다.
