다음 허브 기능 조회
다음 허브 조회 기능을 사용하면 네트워크 인터페이스 기록을 입력으로 사용하고 관련 물리적 연결 기록의 세부 정보를 반환할 수 있습니다. 애플리케이션을 사용할 워크플로우 스튜디오 때 애플리케이션에서 Telecommunications Network Inventory 장비의 물리적 연결 및 상호 연결된 포트에 대한 상세 정보를 자동으로 가져올 수 있습니다.
개요
다음 허브 조회 함수를 사용하여 다음을 반환할 수 있습니다.
- 포트와 관련된 물리적 연결입니다.
- 물리적 연결이 포트와 관련이 없는 경우 빈 응답입니다.
- 앞면 및 뒷면 포트의 sys_id과 앞면 포트와 뒷면 포트 사이에 CI(구성 항목) 관계가 있는 경우 포트 이름입니다.
- NextHub 인터페이스 및 물리적 연결의 다른 쪽 끝에 연결된 인터페이스입니다.
- NextHub 상호 연결된 인터페이스 및 물리적 연결의 다른 쪽 끝에 연결된 상호 연결된 인터페이스.
이 함수는 워크플로우에서 Telecommunications Network Inventory 동작 워크플로우 스튜디오 으로 사용할 수 있습니다.
역할 및 가용성
관리자 역할을 가진 사용자는 플로우에 작업을 추가하고 플로우의 구성 세부 정보를 정의할 수 있습니다. 이 기능은 인벤토리 관련 데이터 작업을 수행할 수 있도록 애플리케이션에서 Telecommunications Network Inventory 작업으로 워크플로우 스튜디오 사용할 수 있습니다.
입력 필드
다음 테이블에는 Lookup Next Hub 작업의 입력 필드와 해당 설명이 나와 있습니다.
| 필드 이름 | 설명 | 데이터 유형 |
|---|---|---|
| 네트워크 인터페이스 | 네트워크 인터페이스 기록입니다. | 참조.네트워크 인터페이스 |
| 다수 기록이 발견되면 작업 | 여러 기록이 발견되었을 때 작업을 선택하는 옵션입니다. 목록에서 첫 번째 기록만 반환 을 선택하여 첫 번째 물리적 연결 기록의 세부 정보를 반환할 수 있습니다. | 선택 |
변수 데이터 유형에 대한 자세한 내용은 Flow Designer 입력 및 출력 데이터 변수를 참조하십시오.
출력
다음 표에는 함수 출력에 대한 정보가 나와 있습니다.
| 이름 | 설명 | 데이터 유형 |
|---|---|---|
| 물리적 연결 | 네트워크 인터페이스와 관련된 물리적 연결 기록의 sys_ids 목록을 반환합니다. | 배열.문자열 |
| 상호 연결된 포트 | 네트워크 인터페이스에 상호 연결된 포트의 sys_ids 목록을 반환합니다. | 배열.문자열 |
| NextHub 인터페이스 | 물리적 연결의 다른 쪽 끝에 연결된 인터페이스의 sys_ids 목록을 반환합니다. | 배열.문자열 |
| NextHub 상호 연결된 인터페이스 | 물리적 연결의 다른 쪽 끝에 연결된 상호 연결된 인터페이스의 sys_ids 목록을 반환합니다. | 배열.문자열 |
예제
- 사용 사례 1
- 다음 예제와 같이 입력이 Equipment-1의 Interface-1로 전달되면 네트워크 인벤토리에 네트워크 인벤토리에 물리적 또는 내부 연결이 없기 때문에 함수는 빈 레코드를 반환합니다.
- 사용 사례 2
- 다음 예제와 같이 입력이 Equipment-1의 Interface-1로 전달되면 함수는 Interface-2의 네트워크 인터페이스 레코드를 반환합니다.
- 사용 사례 3
- 다음 예제와 같이 입력이 Equipment-1의 Interface-1로 전달되면 함수는 Interface-2의 네트워크 인터페이스 기록과 PC-1의 물리적 연결 기록을 반환합니다.

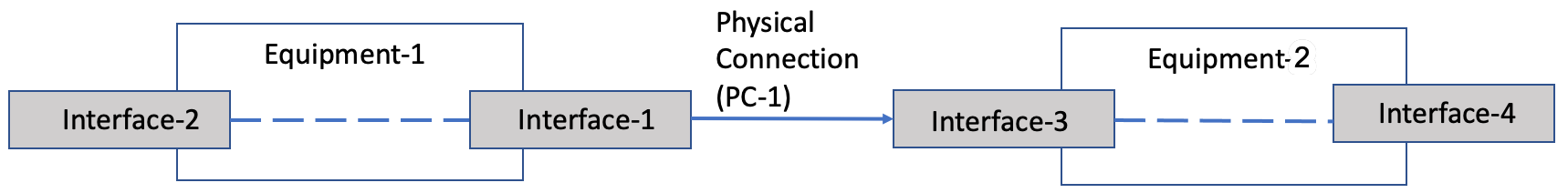

- 사용 사례 4
- 다음 예제와 같이 입력이 Equipment-1의 Interface-1로 전달되면 NextHub Interface는 3이고 NextHub Interconnected Interface는 4입니다.
