회로의 시각화
응용 프로그램의 네트워크 다이어그램은 Telecommunications Network Inventory 논리적 연결과 기본 연결 요소의 계층적 맵을 그래픽으로 표시합니다. 네트워크 다이어그램을 사용하여 논리적 연결에 대한 자세한 개요를 얻을 수 있습니다.
개요
네트워크 다이어그램은 논리적 연결 요소의 회로와 각 요소의 세부 정보를 그래픽으로 표시합니다. 논리적 연결 및 다양한 요소가 서로 연결되는 방식에 대한 자세한 개요를 제공합니다. 네트워크 다이어그램을 사용하여 다음을 볼 수 있습니다.
- 논리적 연결 및 모든 기본 연결 요소.
- 논리적 연결 및 모든 기본 연결 요소의 수정 버전입니다.
- 논리적 연결의 보호 경로입니다.
논리적 연결의 보호 경로는 기본 경로(논리적 연결)에 장애가 발생하거나 심각한 문제가 발생할 경우 대체 경로를 참조합니다.

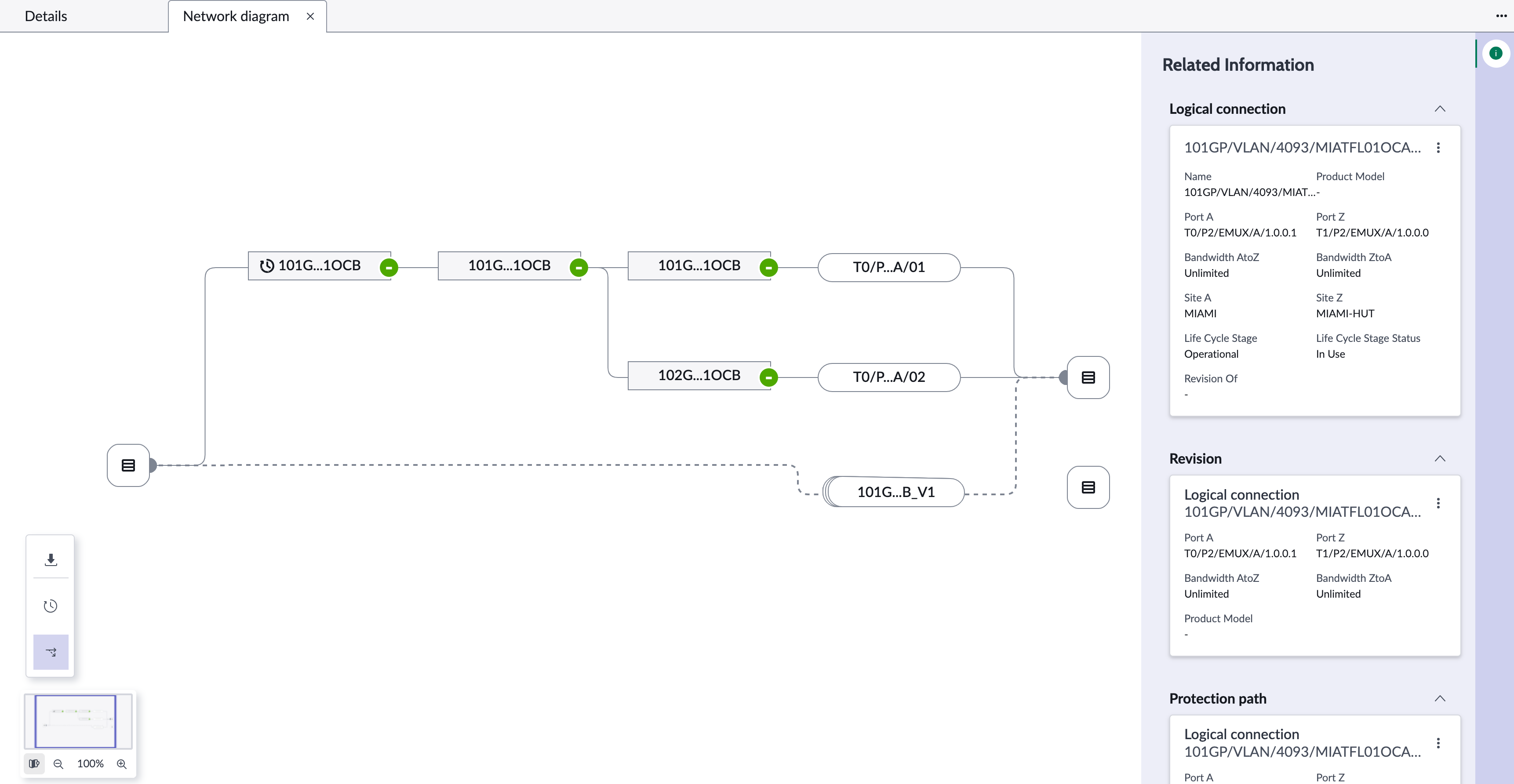

다음 예제에서는 응용 프로그램의 네트워크 다이어그램을 Telecommunications Network Inventory 보여 줍니다.그림 1. 네트워크 다이어그램의 예
네트워크 다이어그램에는 두 개의 패널이 있습니다.
- 맵 창에 선택한 논리적 연결에 대한 맵, 논리적 연결의 수정 버전 및 보호 경로가 표시됩니다.
- 세부 정보 창에는 현재 선택에 따라 논리적 연결의 관련 정보가 표시됩니다.
네트워크 다이어그램을 사용하는 방법에 대한 자세한 내용은 을 참조하십시오 네트워크 다이어그램 사용.
맵 창
맵에는 홈 노드 CI부터 시작하여 지정된 수준까지 계층 구조의 모든 논리적 연결 요소가 표시됩니다. 계층 수준을 최대 3단계까지 확장하고 모든 기본 연결을 볼 수 있습니다. 아래에 연결 요소가 있는 연결만 확장할 수 있습니다.
맵 창에서 다음 작업을 수행할 수 있습니다.
- 노드를 확장 및 축소 하고 모든 기본 연결을 봅니다.
- 논리적 연결의 수정 버전을 봅니다.
- 논리적 연결의 보호 경로를 봅니다.
- 확대/축소 컨트롤을 사용하여 맵을 확대 및 축소할 수 있습니다.
자세한 내용은 네트워크 다이어그램의 세부 정보 보기 문서를 참조하십시오.
상세 정보 창
세부 정보 창에는 네트워크 다이어그램의 논리적 연결 요소에 대한 관련 정보가 표시됩니다. 맵 창에서 노드를 선택하면 상세 정보 창에 해당 노드에 대한 관련 정보가 표시됩니다. 예를 들어 네트워크 다이어그램에서 논리적 연결 노드를 선택하면 세부 정보 창에 해당 논리적 연결과 관련된 모든 세부 정보가 표시됩니다.
상세 정보 창에서 다음 작업을 수행할 수 있습니다.
- 정보 아이콘(
. )을 선택하여 세부 정보 창을 엽니다. - 세부 정보 창에서 추가 옵션 아이콘(
을 선택한 다음 세부 정보 보기를 선택하여 해당 CI 양식으로 리디렉션합니다.
액세스
다음 단계에 따라 작업 공간에서 네트워크 다이어그램에 액세스합니다 Telecommunications Network Inventory .
- 다음으로 이동 .
- 원하는 논리적 연결 기록을 엽니다.
- 연결 보기를 선택하여 각 논리적 연결에 대한 네트워크 다이어그램을 엽니다.
