네트워크 토폴로지의 시각화
애플리케이션의 토폴로지는 Telecommunications Network Inventory 장비, 연결 및 인터페이스와 같은 네트워크의 다양한 요소가 어떻게 구성되고 서로 연결되는지를 그래픽으로 표시합니다. 토폴로지를 사용하면 네트워크에 대한 조감도를 얻을 수 있습니다.
개요
네트워크 토폴로지는 노드(장비), 에지(연결) 및 종료 지점(인터페이스)과 같은 네트워크 요소와 이들이 구성되고 서로 연결되는 방식을 시각적으로 표현한 것입니다. 토폴로지는 구조의 링, 트리, 메쉬, 스타 또는 버스일 수 있습니다. 토폴로지를 사용하면 네트워크 확장을 계획하고, 네트워크 성능을 모니터링하고, 네트워크에서 발생하는 결함을 해결할 수 있습니다.

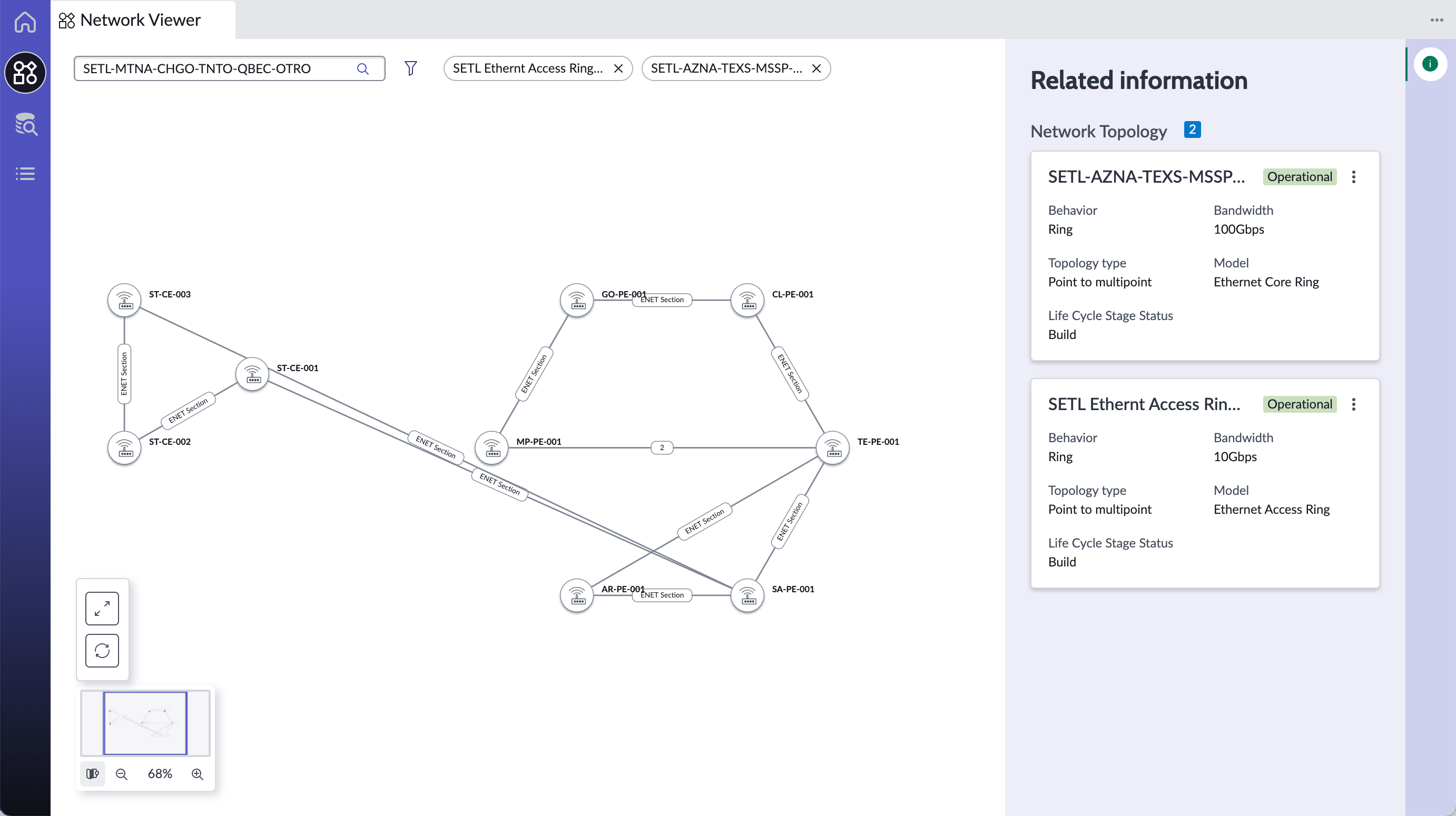

다음 예제에서는 응용 프로그램의 토폴로지를 Telecommunications Network Inventory 보여 줍니다.
- 검색 상자와 고급 필터를 사용하여 토폴로지를 선택할 수 있습니다.
- 맵 창에 네트워크 토폴로지가 표시됩니다.
- 오른쪽의 상세 정보 창에는 현재 선택에 따라 토폴로지 관련 정보가 표시됩니다.
검색 상자
검색 상자를 사용하여 시각화할 토폴로지를 선택합니다. 한 번에 여러 토폴로지를 선택할 수 있습니다. 고급 필터 옵션을 사용하면 설정한 조건에 따라 토폴로지를 필터링할 수 있습니다.
맵 창
맵 창에 검색 상자에서 선택한 토폴로지가 표시됩니다. 맵 창에서 한 번에 여러 토폴로지를 볼 수 있습니다. 맵 창에는 토폴로지에 있는 각 요소의 이름도 표시됩니다.
- 노드를 가리키면 노드와 연결된 연결이 강조 표시됩니다.
- 토폴로지 중 하나를 선택하여 연관된 요소를 강조 표시합니다.
- 새로 고침 아이콘(
)을 선택하여 맵을 다시 로드하고 초기 뷰로 되돌립니다. - 화면에 맞춤 아이콘(
)을 선택하여 위상을 맵 창의 크기로 조정합니다. - 확대/축소 컨트롤을 사용하여 맵을 확대 및 축소할 수 있습니다.
상세 정보 창
세부 정보 창에는 선택한 토폴로지, 노드 또는 연결에 대한 관련 정보가 표시됩니다. 정보 아이콘(
)을 선택하여 상세 정보 창을 볼 수 있습니다. 처음에 상세 정보 창에는 토폴로지 기록에 대한 관련 정보가 표시됩니다. 노드를 선택하면 상세 정보 창에 해당 노드에 대한 관련 정보가 표시됩니다. 맵 창에서 빈 공간을 선택하면 상세 정보 창에 열려 있는 토폴로지에 대한 관련 정보가 표시됩니다.
상세 정보 창에서 상세 정보 보기를 선택하여 해당 CI 기록으로 리디렉션할 수도 있습니다.
액세스
- 다음으로 이동 .
- 네트워크 뷰어
)을 선택합니다.
응용 프로그램에서 토폴로지 Telecommunications Network Inventory 를 만들고 보는 방법에 대한 자세한 내용은 을 참조하십시오 네트워크 토폴로지 사용.
