기본 시스템에서 애플리케이션 서비스 맵 보기
애플리케이션 서비스 맵은 애플리케이션 서비스를 구성하는 CI에 대한 데이터와 이러한 CI 간의 관계 및 연결에 대한 시각화를 제공합니다.
시작하기 전에
이 태스크 정보
애플리케이션 서비스를 만들면 시스템에서 연결된 애플리케이션 서비스 맵을 생성합니다. 그런 다음 시스템은 맵을 업데이트하여 애플리케이션 서비스에 대한 모든 변경 내용을 반영합니다. 이 맵은 CI를 나타내는 아이콘과 아이콘 간의 연결을 나타내는 화살표로 구성됩니다.
가 배포된 경우 서비스 매핑자세한 내용은 애플리케이션 서비스 맵 및 애플리케이션 서비스 맵에서 CI 연결 속성 보기를 참조하십시오.
애플리케이션 서비스 맵을 열려면 다음으로 이동하십시오. 을 클릭하고 애플리케이션 서비스를 선택한 다음 맵 뷰를 클릭합니다.
애플리케이션 서비스 맵에서 다음 작업 중 하나를 수행합니다.
프로시저
-
Windows 표시줄에서 다른 애플리케이션 서비스로 이동합니다.
-

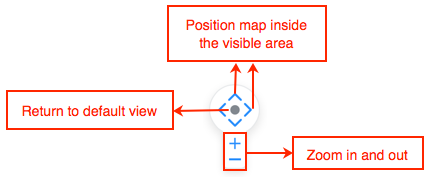

탐색 도구를 사용하여 맵 뷰를 늘리거나 줄이고 페이지에서 맵을 이동할 수 있습니다.
맵 영역의 아무 곳이나 클릭하여 맵의 세그먼트를 표시된 영역으로 끌 수도 있습니다.
-
추가 작업의 경우:
- 맵에 CI 그룹화 설정: 같은 형식에 속하고 접두사와 도메인 이름을 공유하는 서버에서 호스팅되는 CI를 10개 이상 그룹화하여 맵을 단순화합니다.
- 스패닝 트리 뷰 설정: CI를 트리 구조로 구성하고 일부 연결 선을 숨겨 맵을 단순화합니다. 이 옵션은 커다란 맵에 특히 유용합니다.
- 맵 표시기: 경보, 중단, 인시던트 및 문제와 같은 관련 기록을 표시하여 CI 또는 애플리케이션 서비스 자체에 대한 추가 정보를 표시합니다. 활성화된 각 표시기마다 관련 기록이 있는 CI 옆에 해당 표시기 아이콘이 나타나고 맵 아래에 해당 탭이 나타납니다. 기록이 애플리케이션 서비스 자체와 관련되어 있으면 애플리케이션 서비스 이름 옆에 표시기가 나타납니다.
맵 표시기 관리에 대한 자세한 내용은 문서를 참조하십시오 맵 표시기 생성 또는 수정. 자세한 내용은 이벤트 관리 맵 표시기(비디오)를 참조하십시오.
- PDF로 내보내기: 맵을 .PDF 파일로 내보낸 다음 필요에 따라 공유할 수 있습니다. PDF 파일이 준비되면
PDF 파일을 로컬 드라이브에 다운로드하려면
-
연결의 상세 정보를 봅니다.
기본적으로 애플리케이션 서비스 맵에서 동일한 CI에 대한 연결선은 병합됩니다. 이렇게 병합하면 맵의 복잡함이 줄어들고 맵의 가독성이 높아집니다. 병합된 연결선의 경우 모든 기본 연결선에 대한 상세 정보를 볼 수 있습니다.

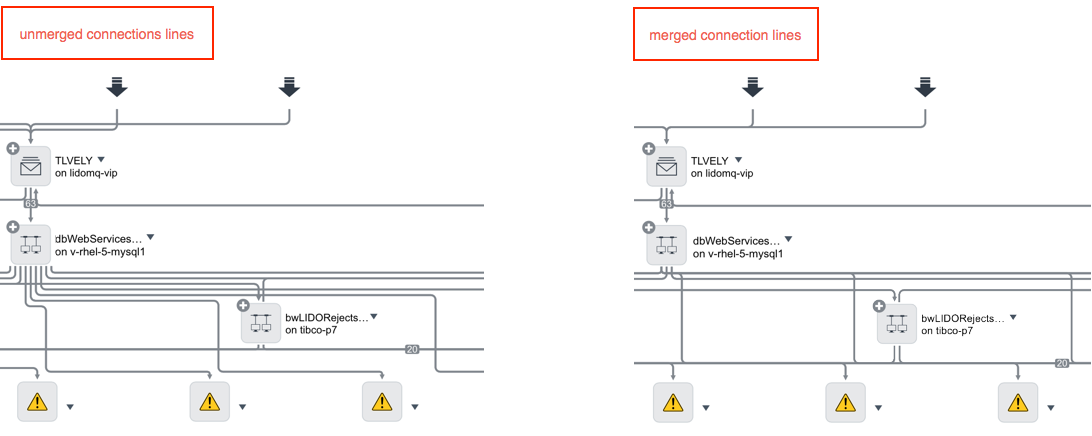

그림 1. 병합된 연결 선
- 연결의 원본 및 대상 CI를 보려면 연결선을 마우스 오른쪽 버튼으로 클릭합니다. 스패닝 트리 뷰가 활성화된 경우:
- CI의 모든 숨겨진 연결을 표시하기 위해 보려는 연결이 있는 CI를 선택합니다.
- 연결선 중 하나를 마우스 오른쪽 버튼으로 클릭합니다.
- 연결의 속성을 보려면 연결선을 클릭합니다. 수동으로 추가된 연결의 경우 엔드포인트 유형은 수동 엔드포인트입니다.
- 병합된 연결 내에서 연결의 속성을 보려면 다음을 수행합니다.
- 병합된 연결선을 마우스 오른쪽 버튼으로 클릭합니다.
- 연결 중 하나를 선택합니다.
- 에지 선택을 선택합니다.
- 연결의 원본 및 대상 CI를 보려면 연결선을 마우스 오른쪽 버튼으로 클릭합니다.
