Kubernetes Explorer

ServiceNow® Kubernetes Explorer를 사용하여 조직의 Kubernetes 환경과 자원을 드릴다운하고 봅니다.

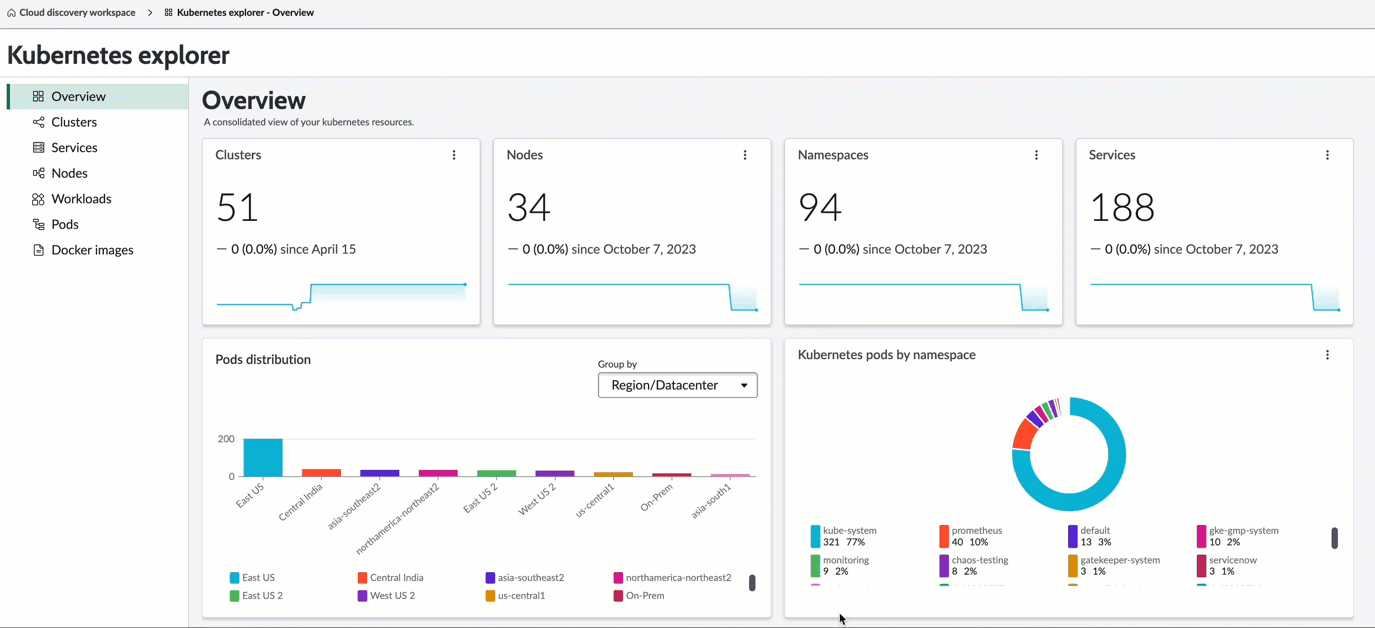

그림 1. Kubernetes Explorer

Kubernetes Explorer는 다음 클라우드 제공자를 지원합니다.

• Amazon Web Services(AWS): Amazon Elastic Kubernetes Service(EKS)
• Microsoft Azure Cloud: Azure Kubernetes 서비스
• GCP(Google Cloud Platform): Google Kubernetes Engine(GKE)
• OpenShift

중요사항:

Kubernetes Explorer에서 OpenShift에 호스팅된 모든 Kubernetes 자원은 온프레미스로 간주됩니다. 반면, Amazon Web Services(AWS), Microsoft Azure 및 GCP(Google Cloud Platform)에 호스팅된 모든 Kubernetes 자원은 클라우드 호스팅된 것으로 간주됩니다.

필요한 ServiceNow AI Platform 역할

Kubernetes 탐색기를 보려면 sn_cloud_ops_ws.cloud_ops_admin 역할이 필요합니다.

Kubernetes Explorer 액세스

대시보드를 열려면 다음으로 이동합니다. 모두 > 클라우드 디스커버리 작업 공간 > Kubernetes 탐색기.

중요사항:

Zurich 릴리스 클라우드 디스커버리 작업 공간 부터 향후 사용 중단을 준비 중입니다. 이 항목은 숨겨지고 새 인스턴스에서 더 이상 활성화되지 않지만 지원은 계속됩니다. 디스커버리 관리자 작업 공간 에서 이 기능을 위한 최신 경험을 제공합니다. 자세한 내용은 지식베이스에서 애플리케이션/플러그인 사용 중단 프로세스 [KB0867184] 문서를 Now Support 참조하십시오.

사용 사례

조직 내 다른 사람이 이 대시보드를 사용하는 방법의 예시는 다음 사용 사례를 참조합니다.

사용자	대시보드 사용
애플리케이션 소유자	Kubernetes 클러스터에서 실행 중인 애플리케이션 및 작업 부하의 통계를 검토합니다.
IT 관리자, 클라우드 관리자	클러스터, 노드, 네임스페이스, 서비스, 포드 및 작업 부하와 같은 Kubernetes 인프라 통계를 검토합니다. 지역/데이터센터, 지리적 위치 또는 국가와 같은 차원 전반의 포드 분포를 검토합니다. 네임스페이스 전반에 걸쳐 포드의 분포를 검토합니다. 조직에서 사용되는 Kubernetes Docker 이미지 목록을 검토합니다.

표시기

클러스터

Kubernetes 클러스터는 컨테이너화된 애플리케이션을 실행하는 노드 세트입니다. 클러스터 표시기에서 조직의 Kubernetes 배포 전반에 걸쳐 검색된 Kubernetes 클러스터의 일일 총 개수와 검색 추세를 표시합니다.

Kubernetes Explorer는 Kubernetes 클러스터 분석 [sn_cow_k8s_cluster_analytics] 테이블을 읽어서 클러스터 표시기를 계산합니다.

노드

노드는 Kubernetes의 작업자 머신이며 클러스터에 따라 가상 또는 물리적 머신일 수 있습니다. 노드 표시기에서 조직의 Kubernetes 배포 전반에 걸쳐 검색된 Kubernetes 노드의 일일 총 개수와 검색 추세를 표시합니다.

Kubernetes Explorer는 Kubernetes 노드 분석 [sn_cow_k8s_node_analytics] 테이블을 읽어서 노드 표시기를 계산합니다.

네임스페이스

Kubernetes 네임스페이스는 클러스터에서 자원 그룹을 격리하는 메커니즘을 제공합니다. 네임스페이스 표시기에서 조직의 Kubernetes 배포 전반에 걸쳐 검색된 Kubernetes 네임스페이스의 일일 총 개수와 검색 추세를 표시합니다.

Kubernetes Explorer는 Kubernetes 네임스페이스 분석 [sn_cow_k8s_namespace_analytics] 테이블을 읽어서 네임스페이스 표시기를 계산합니다.

서비스

Kubernetes 서비스는 포드의 논리적 세트에 접근할 때 사용되는 정책을 정의하는 추상화(때때로 이 패턴을 마이크로 서비스라고 함)입니다. 서비스 표시기에서 조직의 Kubernetes 배포 전반에 걸쳐 검색된 Kubernetes 서비스의 일일 총 개수와 검색 추세를 표시합니다.

Kubernetes Explorer는 Kubernetes 서비스 분석 기법 [sn_cow_k8s_service_analytics] 테이블을 읽어서 서비스 표시기를 계산합니다.

서비스 표시기는 Kubernetes Explorer의 서비스 탭에서도 사용할 수 있습니다.

세부 항목

• 포드 배포: 이 세부 항목은 온프레미스 인프라와 클라우드 인프라에 호스팅된 Kubernetes 포드의 분포를 표시합니다.
  다음 차원 전반에 걸쳐 세부 항목을 필터링할 수 있습니다.

  • 지역/데이터센터
  • 지리적 위치
  • 국가

  포드 분포 세부 항목은 Kubernetes Explorer의 개요 탭에서 사용할 수 있습니다.

• 플랫폼별 Kubernetes 서비스 또는 유형별 Kubernetes 서비스: 이 세부 항목은 플랫폼 및 유형과 같은 차원 전반에 걸쳐 Kubernetes 서비스 분포를 표시합니다.
• 지역별 노드: 이 세부 항목은 호스팅 지역 전반에 걸쳐 Kubernetes 노드의 분포를 표시합니다.

필터

도넛형 및 단일 점수 카드와 같은 데이터 시각화와 상호작용하여 목록을 필터링할 수 있습니다.

데이터 시각화

제목	유형	소스 테이블	설명
네임스페이스별 Kubernetes 포드	도넛형	Kubernetes 포드 분석 [sn_cow_k8s_pod_analytics]	이 보고서는 검색된 네임스페이스 전반에 걸쳐 Kubernetes 포드의 분포를 표시합니다. 이 보고서는 개요 탭에서 사용할 수 있습니다.
총 클러스터	목록	Kubernetes 클러스터 분석 [sn_cow_k8s_cluster_analytics]	이 보고서는 조직의 Kubernetes 배포 전반에 걸쳐 검색된 Kubernetes 클러스터를 나열합니다. 이 보고서는 클러스터 탭에서 사용할 수 있습니다. 클러스터 이름을 클릭하면 클러스터 구성 항목에 대한 의존성 뷰 맵이 나타납니다.
총 서비스	단일 점수	Kubernetes 작업 부하 분석 [sn_cow_k8s_service_analytics]	이 보고서는 Kubernetes 서비스의 총 개수를 표시합니다. 이 보고서는 서비스 탭에서 사용할 수 있습니다.
플랫폼/유형별 Kubernetes 서비스	도넛형	Kubernetes 노드 분석 [sn_cow_k8s_service_analytics]	이 보고서는 제공자 전반에 걸친 Kubernetes 서비스의 분포를 표시합니다. 이 보고서는 서비스 탭에서 사용할 수 있습니다.
Kubernetes 서비스	목록	Kubernetes 네임스페이스 분석 [sn_cow_k8s_service_analytics]	이 보고서는 검색된 Kubernetes 서비스를 나열합니다. 이 보고서는 서비스 탭에서 사용할 수 있습니다. 서비스 이름을 클릭하면 클러스터 구성 항목에 대한 의존성 뷰 맵이 나타납니다.
클러스터별 노드	도넛형	Kubernetes 노드 분석 [sn_cow_k8s_node_analytics]	이 보고서는 검색된 클러스터 전반에 걸쳐 Kubernetes 노드의 분포를 표시합니다. 이 보고서는 노드 탭에서 사용할 수 있습니다.
지역별 노드	도넛	Kubernetes 노드 분석 [sn_cow_k8s_node_analytics]	이 보고서는 검색된 클러스터 전반에 걸쳐 Kubernetes 노드의 분포를 표시합니다. 이 보고서는 노드 탭에서 사용할 수 있습니다.
총 노드	목록	Kubernetes 노드 분석 [sn_cow_k8s_node_analytics]	이 보고서는 조직의 Kubernetes 배포 전반에 걸쳐 검색된 Kubernetes 노드를 나열합니다. 이 보고서는 노드 탭에서 사용할 수 있습니다. 노드 이름을 클릭하면 클러스터 구성 항목에 대한 의존성 뷰 맵이 나타납니다.
총 작업 부하	단일 점수	Kubernetes 작업 부하 분석 [sn_cow_k8s_workload_analytics]	이 보고서는 조직의 Kubernetes 배포 전반에 걸쳐 검색된 Kubernetes 작업 부하의 총 개수를 표시합니다. 이 보고서는 작업 부하 탭에서 사용할 수 있습니다.
원하는/사용 가능한 복제본 불일치	단일 점수	Kubernetes 작업 부하 분석 [sn_cow_k8s_workload_analytics]	이 보고서는 원하는 복제본과 사용 가능한 복제본 간의 불일치 횟수를 표시합니다. 불일치가 있는 경우 적절한 조치를 취해 문제를 정정합니다.
클래스별 작업 부하	도넛형	Kubernetes 작업 부하 분석 [sn_cow_k8s_workload_analytics]	이 보고서는 작업 부하 클래스별로 작업 부하를 표시합니다. 이 보고서는 작업 부하 탭에서 사용할 수 있습니다.
총 작업 부하	목록	Kubernetes 작업 부하 분석 [sn_cow_k8s_workload_analytics]	이 보고서는 조직의 Kubernetes 배포 전반에 걸쳐 검색된 Kubernetes 작업 부하를 나열합니다. 이 보고서는 작업 부하 탭에서 사용할 수 있습니다. 작업 부하 이름을 클릭하면 클러스터 구성 항목에 대한 의존성 뷰 맵이 나타납니다.
총 포드	단일 점수	Kubernetes 포드 분석 [sn_cow_k8s_pod_analytics]	이 보고서는 조직의 Kubernetes 배포 전반에 걸쳐 검색된 Kubernetes 포드의 총 개수를 표시합니다. 이 보고서는 포드 탭에서 사용할 수 있습니다.
실행 중인 포드	단일 점수	Kubernetes 포드 분석 [sn_cow_k8s_pod_analytics]	이 보고서는 실행 중 상태인 Kubernetes 포드의 총 개수를 표시합니다. 이 보고서는 포드 탭에서 사용할 수 있습니다.
보류 중인 포드	단일 점수	Kubernetes 포드 분석 [sn_cow_k8s_pod_analytics]	이 보고서는 보류 중 상태인 Kubernetes 포드의 총 개수를 표시합니다. 이 보고서는 포드 탭에서 사용할 수 있습니다.
생성 중인 포드	단일 점수	Kubernetes 포드 분석 [sn_cow_k8s_pod_analytics]	이 보고서는 생성 중 상태인 Kubernetes 포드의 총 개수를 표시합니다. 이 보고서는 포드 탭에서 사용할 수 있습니다.
Crashloop 백오프 포드	단일 점수	Kubernetes 포드 분석 [sn_cow_k8s_pod_analytics]	이 보고서는 Crashloop 백오프 상태인 Kubernetes 포드의 총 개수를 표시합니다. 이 보고서는 포드 탭에서 사용할 수 있습니다.
총 포드	목록	Kubernetes 포드 분석 [sn_cow_k8s_pod_analytics]	이 보고서는 조직의 Kubernetes 배포 전반에 걸쳐 검색된 Kubernetes 포드를 나열합니다. 이 보고서는 포드 탭에서 사용할 수 있습니다. 포드 이름을 클릭하면 클러스터 구성 항목에 대한 의존성 뷰 맵이 나타납니다.
Docker 이미지	목록	Kubernetes 이미지 분석 [sn_cow_k8s_img_analytics]	이 보고서는 조직의 Kubernetes 배포 전반에 걸쳐 검색된 Docker 이미지를 나열합니다. 이 보고서는 Docker 이미지 탭에서 사용할 수 있습니다. doker 이미지 이름을 클릭하면 클러스터 구성 항목에 대한 의존성 뷰 맵이 나타납니다. SBOM을 다운로드할 수 있습니다. SBOM을 생성하려면 소프트웨어 자재 명세서(SBOM) 다운로드 문서를 참조하십시오.
