클래식 서비스 매핑에서 네트워크 또는 저장소 경로 보기

  • 릴리스 버전: Zurich
  • 업데이트 날짜 2025년 07월 31일
  • 소요 시간: 2분

    • 서비스 성과 문제를 해결하거나 네트워크를 유지관리하기 위해 맵에서 연결 뒤에 있는 객체를 볼 수 있습니다. 수동으로 생성된 서비스나 에지 암호화 규칙을 사용하는 인스턴스의 서비스에는 이 기능을 사용할 수 없습니다.

    시작하기 전에

    필요한 역할: admin, service_mapping_admin 또는 service_mapping_user

    이 태스크 정보

    네트워크 또는 저장소 경로를 표시하면 연결의 일부인 라우터, 스위치 및 호스트 포트를 볼 수 있습니다. 다음 연결 유형이 있습니다.
    네트워크 경로
    호스트 유형의 두 CI 간의 인프라 경로입니다.
    저장소 경로
    호스트 유형의 CI와 저장소 유형의 CI 간의 인프라 경로입니다.

    서비스 매핑WAN이나 공용 클라우드가 아닌 조직 로컬 네트워크에 있는 네트워크 장치를 검색하고 표시합니다. 서비스 매핑은 두 애플리케이션 간의 연결이 발생하는 경우 소스 호스트에서 traceroute를 사용하여 대상 호스트에 대한 경로를 파악합니다. 그런 다음 서비스 매핑은 SNMP 자격 증명을 사용하여 경로에서 발견된 장치를 검색합니다.

    서비스 매핑은 다음 프로토콜을 사용하여 저장소 경로의 장치를 표시할 수 있습니다.
    • 파이버 채널: 저장소 영역 네트워크(SAN)
    • IP 이더넷: 인터넷 소형 컴퓨터 시스템 인터페이스(iSCSI) 또는 네트워크 연결 저장소(NAS)
      주:
      파이버 채널을 사용하는 저장소 경로의 경우 서비스 매핑에 파이버 채널 스위치가 표시되지 않습니다.

    호스트 CI와 저장소 CI 사이에 다른 프로토콜(파이버 채널과 IP 이더넷)을 사용하는 별도의 저장소 경로가 두 개 있을 수 있습니다. 이 경우 서비스 인스턴스 맵에 두 프로토콜 모두에 대한 하나의 연결선이 표시됩니다.

    애플리케이션 서비스의 네트워크 및 저장소 경로에 대한 변경 이력을 확인할 수 있습니다. 수동 또는 기술 서비스에 대한 경로 이력 검사는 지원되지 않습니다.

    프로시저

    1. 서비스 인스턴스 맵을 엽니다.
      1. 다음으로 이동 모두 > CSDM > 기술 관리 서비스 관리 > 서비스 인스턴스.
      2. 필요한 서비스 인스턴스를 선택합니다.
      3. 서비스 인스턴스 페이지에서 맵 보기를 선택합니다.
    2. 맵에서 보려는 네트워크 또는 저장소 경로에 대한 연결을 마우스 오른쪽 버튼으로 클릭합니다.
    3. 네트워크 경로 표시 또는 저장소 경로 표시를 선택합니다.
    4. 필요한 경우 프로토콜 유형을 선택하고 프로토콜 유형 선택 대화 상자에서 선택을 클릭합니다.
      네트워크 또는 저장소 경로가 표시된 보기가 새 탭에서 열립니다.

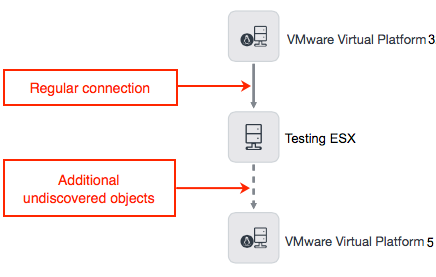

      네트워크 또는 저장소 경로를 봅니다.

      서비스 매핑에서 연결된 모든 객체를 찾을 수 없으면 네트워크 또는 저장소 경로의 커넥터 선이 위와 같이 점으로 표시됩니다.

    5. 저장소 경로의 경우 화면 하단에 있는 저장소 매핑 탭을 사용하여 호스트의 파일 시스템과 저장소 볼륨 또는 저장 장치의 공유 폴더 간 상관관계를 봅니다.
    6. 네트워크 경로의 변경 이력을 보려면 클래식 서비스 매핑에서 애플리케이션 서비스의 변경 이력 보기의 단계를 수행하십시오.
    7. 이벤트 관리에서 네트워크 또는 저장소 경로 맵에 액세스하는 경우 이 경로와 관련된 경보 목록이 화면 하단에 표시됩니다.
