테이블 관계 분석

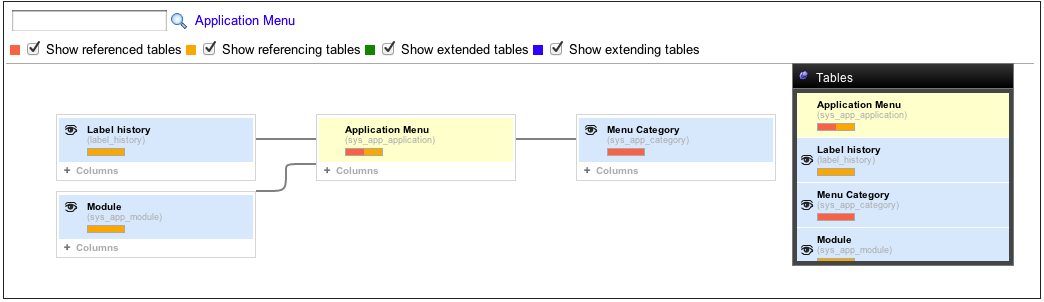

스키마 맵에는 선택된 테이블이 노란색으로 표시되고(대개 가운데에 표시) 해당 테이블과 관련된 모든 테이블이 일반적으로 측면에 표시됩니다.
이 맵에서:
- 상단의 확인란을 사용하여 표시할 관계를 제어할 수 있습니다. 관계 유형을 선택하거나 선택 취소하여 선택한 테이블과 해당 관계가 있는 테이블을 표시하거나 숨깁니다.
- 각 관련 테이블에는 선택한 테이블과의 관계를 나타내는 색이 지정된 막대가 있습니다.
- 커넥터 선을 가리켜 두 테이블 간 관계의 세부 정보를 표시할 수 있습니다.
주:
단순성을 위해 관계가 단일 라인으로 표시되므로 렌더링된 다이어그램은 엔터티 관계 다이어그램이 아닙니다.
테이블 선택기 사용:
스키마 맵을 목록으로 보려면 오른쪽 모서리에 있는 테이블 선택기인 가리킵니다.
다음을 수행할 수 있습니다.
- 목록에서 테이블을 클릭하여 스키마 맵을 해당 테이블로 스크롤합니다.
- 나열된 테이블 옆의 눈 아이콘을 클릭하여 스키마 맵에서 테이블을 숨기거나 표시합니다.
- 선택기에서 핀 아이콘을 클릭하여 목록을 열린 상태로 유지합니다.
관련 테이블 사용:
테이블 노드 헤더를 마우스 오른쪽 버튼으로 클릭하면 다음 기능이 포함된 컨텍스트 메뉴가 표시됩니다.
- 이 테이블에 포커스: 선택한 테이블을 새 포커스 테이블로 설정하고 새 선택에 따라 스키마 맵을 다시 그립니다.
새 포커스 테이블이 맨 위에 이동 경로로 추가되어 언제든지 이전 테이블로 돌아갈 수 있습니다.
- 목록으로 이동: 테이블의 기록 목록을 표시합니다.
- 딕셔너리로 이동: 선택한 테이블에 대해 필터링된 시스템 딕셔너리를 표시합니다.
뷰에서 관련 테이블을 숨기려면 노드 헤더에서 눈 아이콘을 클릭합니다(테이블 선택기를 사용하여 노드를 다시 표시할 수 있음).
자체 파생 계층 구조의 일부인 테이블의 경우 노드 헤더에서 확장 단추(+)를 클릭하여 스키마 맵에 해당 파생 계층 구조를 추가합니다.
추가 정보 보기
열 옆에 있는 확장 버튼(+)을 클릭하여 테이블 필드를 확장합니다.
참조 필드는 참조하는 테이블의 빨간색 표기를 보여줍니다.

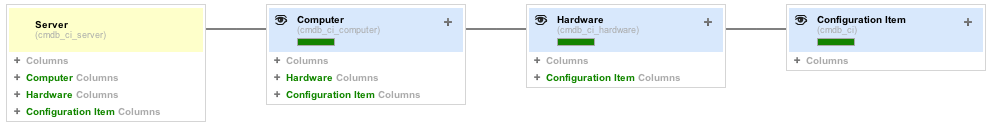

테이블에서 확장된 테이블이 있는 경우 해당 열은 역순으로 표시됩니다. 예:
여기서 서버 [cmdb_ci_server] 테이블은 컴퓨터 [cmdb_ci_computer], 하드웨어 [cmdb_ci_hardware], 구성 항목 [cmdb_ci]에서 확장되며 이들 테이블의 열을 표시합니다.
마찬가지로 컴퓨터 테이블에는 하드웨어 및 구성 항목 테이블의 열이 표시됩니다.
