Configure as configurações do mapa Nexus

Defina a aparência do mapa Nexus (mapa de resiliência) para um nó principal específico definindo suas configurações de IU. Isso envolve a definição de elementos visuais, como cores, ícones e configurações de borda. Ao definir as configurações no nível de mapa do Nexus, você pode associar um único nó principal a várias configurações do Nexus, permitindo o carregamento flexível de configurações para diferentes entidades.

Antes de Iniciar

Função necessária: sn_oper_res.admin

Por Que e Quando Desempenhar Esta Tarefa

Nota:

Quando você cria a configuração do mapa Nexus, o sistema cria automaticamente a lista de nós e a lista de bordas a partir da configuração de nó principal, solicitando que você configure a visualização de nó e borda. Se você já tiver criado uma configuração para um tipo de nó específico em outra configuração de mapa Nexus, ela será preenchida previamente com a configuração criada mais recentemente.

Procedimento

1. Navegar até Tudo > Estrutura de relacionamentos de dados > Configuração do nó principal.
2. Abra a configuração de nó principal desejada na lista.

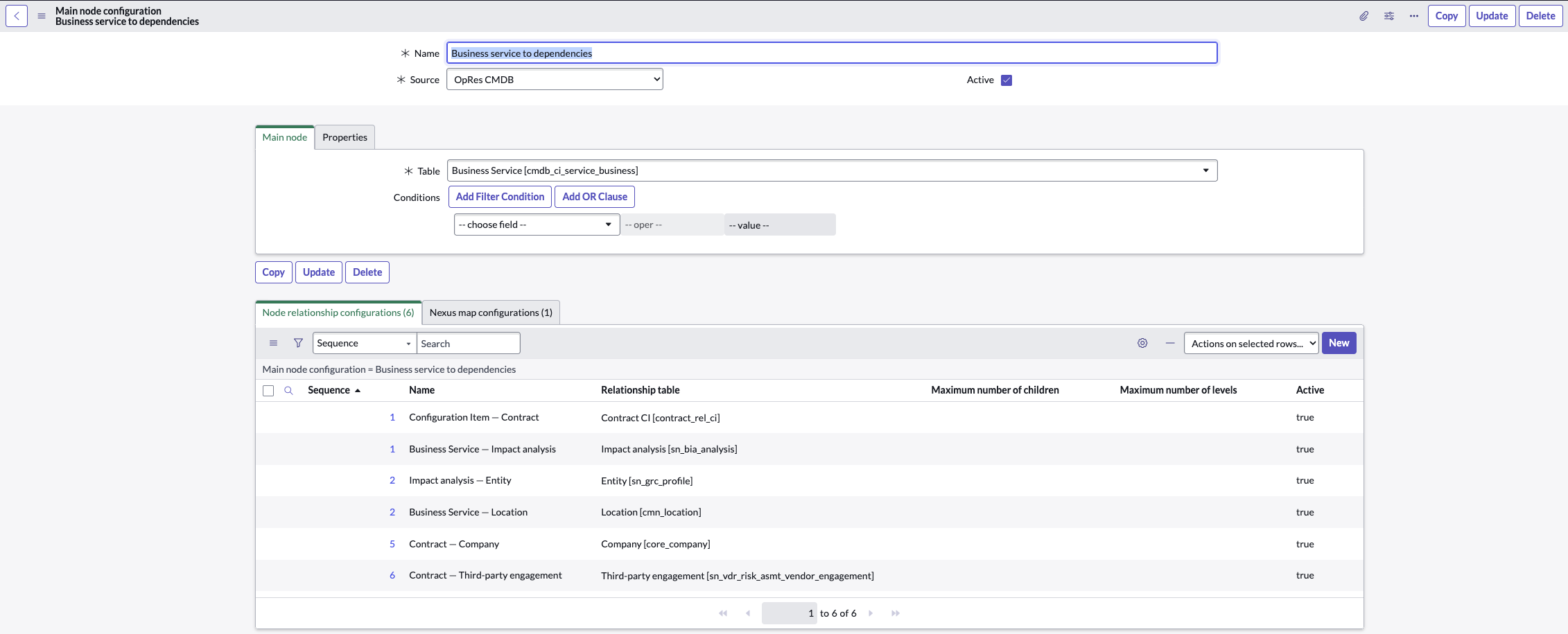

   O exemplo a seguir mostra as configurações do nó principal disponíveis na instância.


3. Na lista relacionada Configurações de mapa do Nexus, selecione Novo .

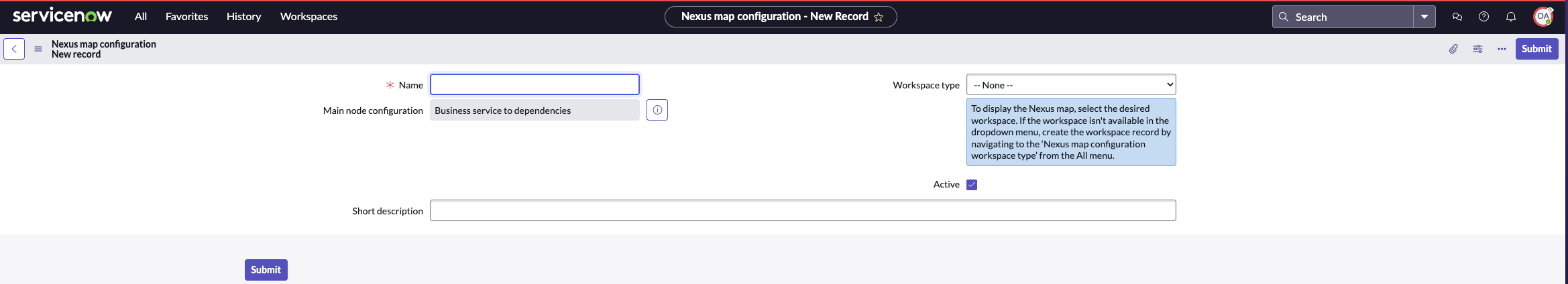

   O novo registro de configuração do mapa Nexus é exibido conforme mostrado no exemplo.



   Para obter mais informações sobre os campos, consulte Formulário de configuração de mapa Nexus.

4. Insira um nome exclusivo para a configuração do mapa Nexus no Nome campo.
   O registro de configuração do nó principal para o qual a configuração do mapa Nexus está sendo configurada é exibido por padrão no Configuração do nó principal campo.
5. Selecione o desejado Espaço em Tipo de espaço campo.
   Nota:

   Se desejado Espaço Não está disponível no campo, você pode criar um registro de espaço acessando o módulo "Tipo de espaço de configuração de mapa do Nexus" por meio de Todos menu.
6. Adicione uma descrição resumida para a configuração do mapa Nexus no Descrição resumida campo.
7. Para marcar a configuração do mapa Nexus como ativa, selecione Ativo campo de opção.

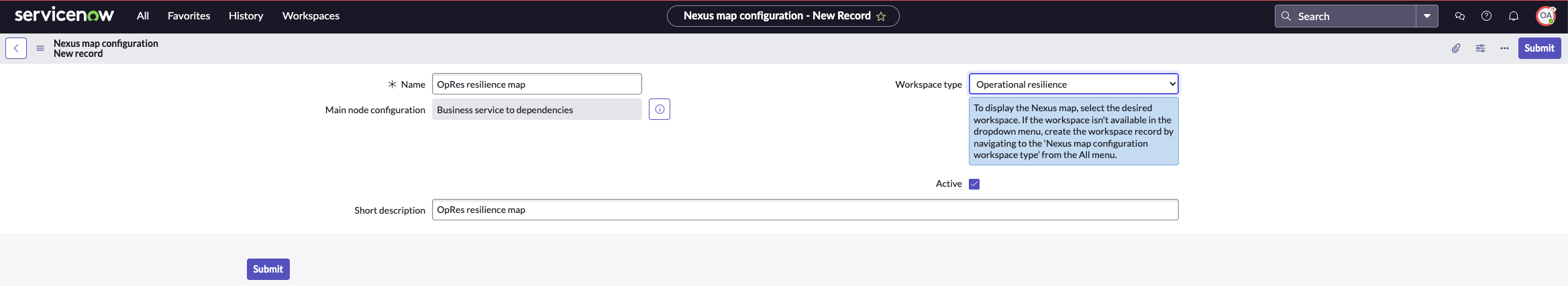

   Um registro de amostra é mostrado para referência.


8. Para enviar os detalhes da configuração do mapa Nexus, selecione Enviar .

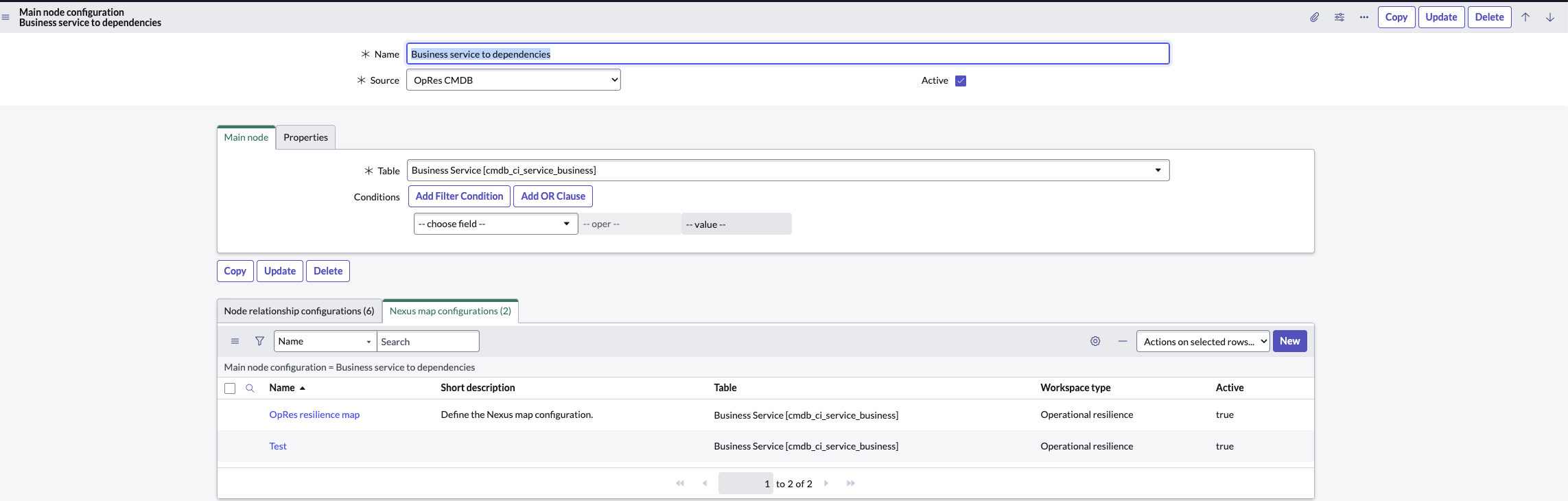

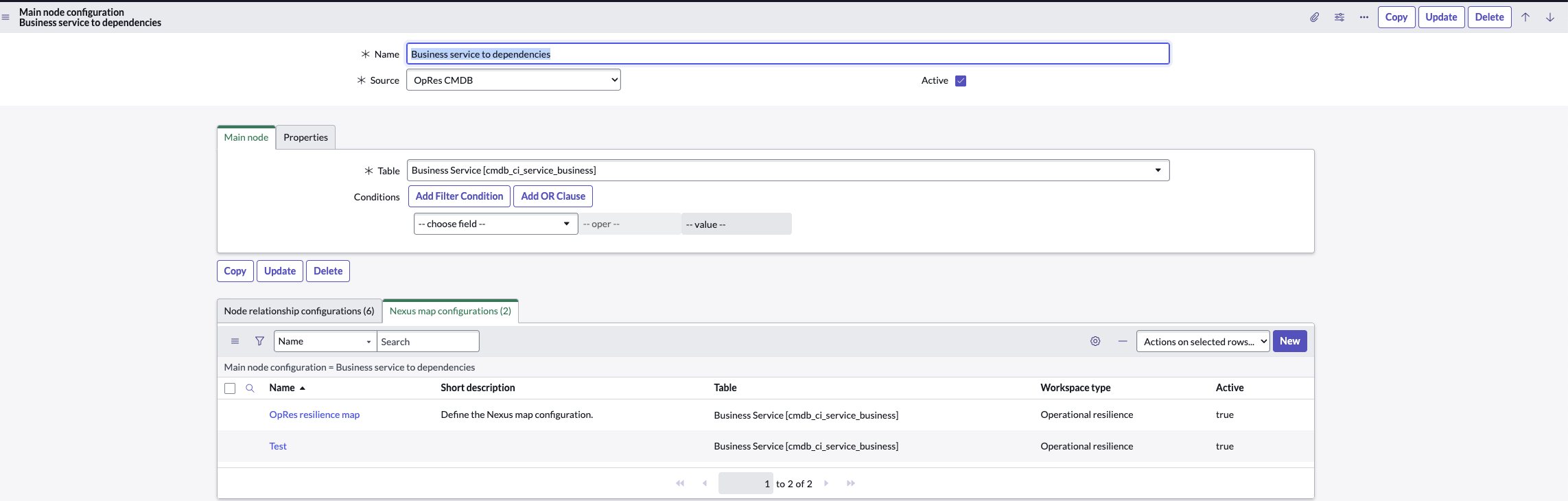

   O registro de configuração do mapa Nexus é exibido na lista relacionada de configurações do mapa Nexus, conforme mostrado no exemplo.



   Abrir o registro mostra os detalhes da configuração do mapa Nexus, conforme mostrado nos exemplos a seguir.

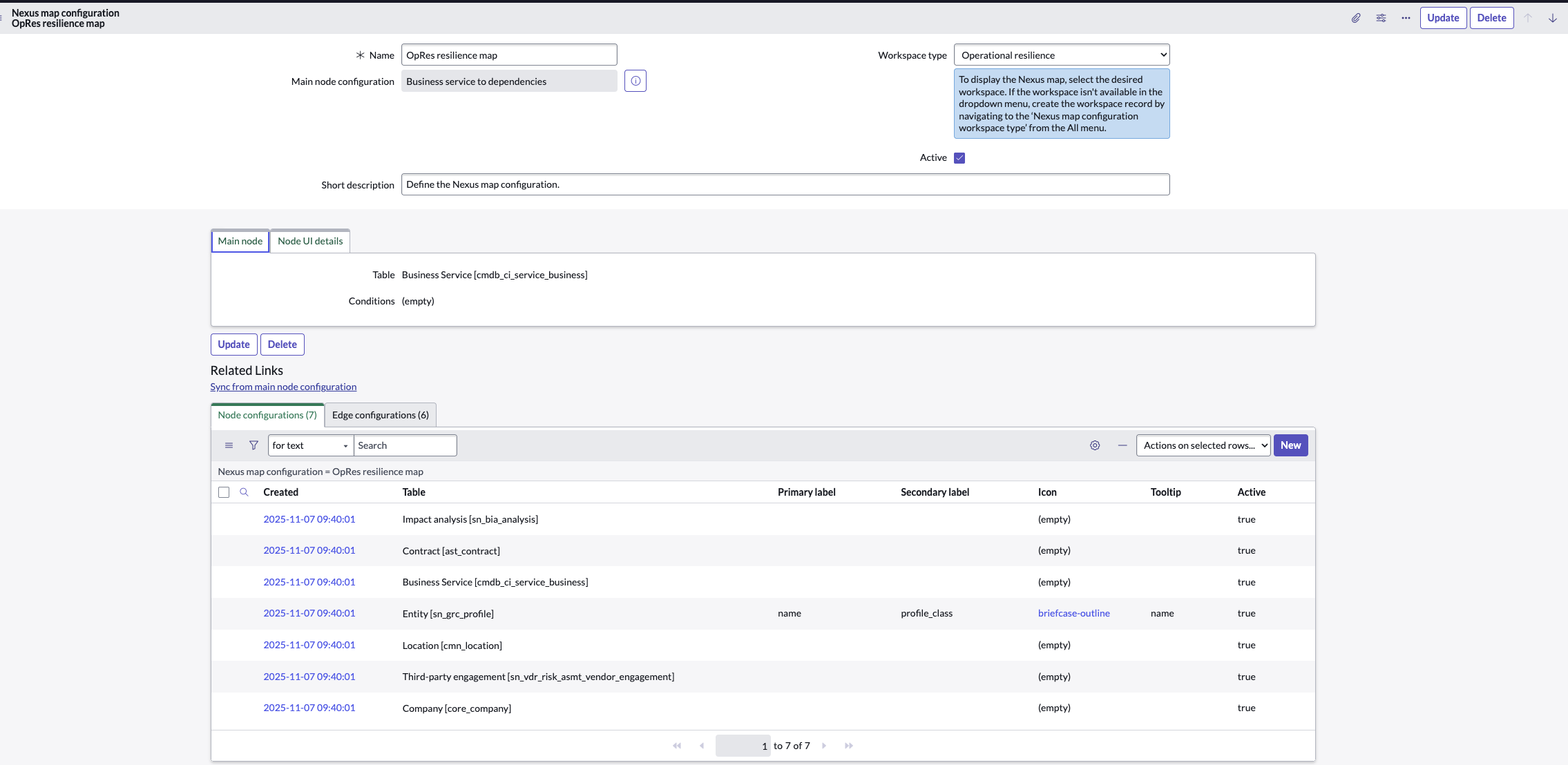

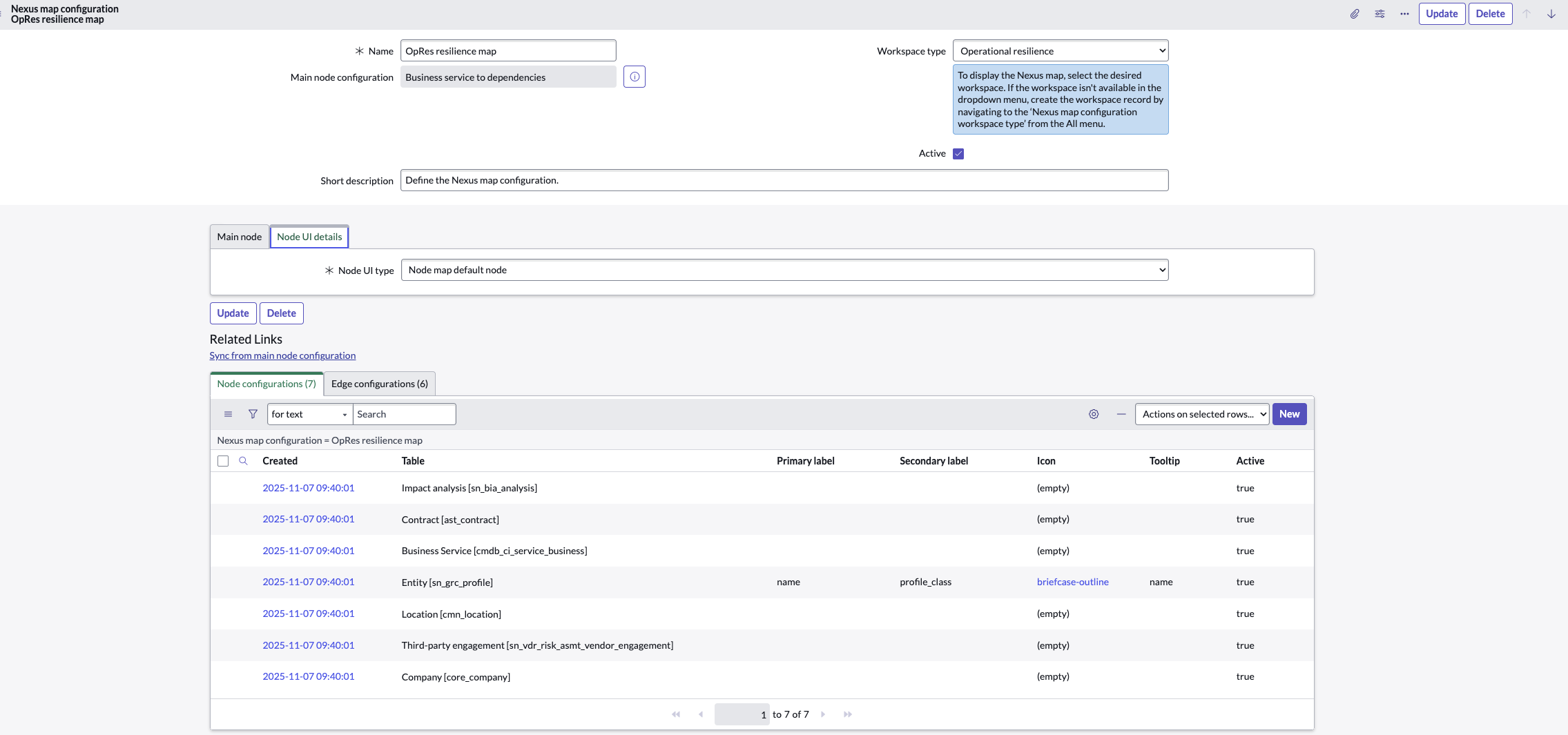

   . Nó principal Exibe o nome da tabela de nó principal junto com suas condições associadas. . Detalhes da IU do nó A guia mostra o tipo de IU do nó, que é definido como "nó padrão do mapa de nó" por padrão.

   Depois de criar a configuração do mapa Nexus, se forem feitas mudanças no nível do nó principal, como adicionar ou modificar relacionamentos, você poderá sincronizar essas mudanças na configuração do mapa Nexus usando Sincronizar a partir da configuração do nó principal Ação de IU.

   As configurações de nó e as listas relacionadas às configurações de borda para a configuração de mapa Nexus selecionada, conforme mostrado nos exemplos, são exibidas no registro.

O que Fazer Depois

Para definir as configurações de nó para o mapa Nexus, consulte Configure as configurações do nó.

Para definir as configurações de borda do mapa Nexus, consulte Configure as configurações do Edge.
