Exibir a rede ou o caminho de armazenamento no clássico Mapeamento de serviços

  • Versão de lançamento: Washingtondc
  • Atualizado 1 de fev. de 2024
  • 2 min. de leitura

    • Você pode fazer uma busca detalhada para ver objetos atrás de uma conexão em um mapa para solucionar problemas de desempenho do serviço ou manter sua rede. Este recurso não está disponível para serviços criados manualmente ou para serviços em instâncias que usam o Edge Encryption.

    Antes de Iniciar

    Função necessária: admin, sm_admin ou sm_user

    Por Que e Quando Desempenhar Esta Tarefa

    Exibir uma rede ou um caminho de armazenamento permite que você veja roteadores, comutadores e portas de host que fazem parte da conexão. Existem os seguintes tipos de conexão:
    Caminho da rede
    A rota de infraestrutura entre dois ICs do tipo de host.
    Caminho de armazenamento
    A rota de infraestrutura entre um IC do tipo de host e um IC do tipo de armazenamento.

    Mapeamento de serviços O descobre e exibe dispositivos de rede localizados na rede local da organização, não na WAN ou na nuvem pública. Quando Mapeamento de serviços encontra uma conexão entre duas aplicações, ele usa o rastreamento de rota no host de origem para descobrir o caminho para o host de destino. Em seguida, Mapeamento de serviços usa credenciais SNMP para descobrir os dispositivos encontrados no caminho.

    Mapeamento de serviços pode mostrar dispositivos para caminhos de armazenamento usando os seguintes protocolos:
    • Fibre Channel: rede de área de armazenamento (SAN)
    • Ethernet IP: Interface de sistemas de computadores pequenos da Internet (iSCSI) ou Armazenamento conectado à rede (NAS)
      Nota:
      Para caminhos de armazenamento que usam Fibre Channel, Mapeamento de serviços não exibe comutadores Fibre Channel.

    Entre um IC de host e um IC de armazenamento pode haver dois caminhos de armazenamento separados usando protocolos diferentes: Fibre Channel e Ethernet IP. Em caso afirmativo, o mapa Serviço de aplicações exibe uma linha de conexão para ambos os protocolos.

    Você pode ver o histórico de mudanças dos caminhos de rede e armazenamento para serviços de aplicações. Não há suporte para verificar o histórico de caminhos para serviços manuais ou técnicos.

    Procedimento

    1. Abra o mapa de serviço de aplicativos.
      1. Navegar até Todos > CSDM > Gerenciar serviços técnicos > Serviço de aplicações.
      2. Selecione o serviço de aplicativo necessário.
      3. Na página do serviço de aplicativos, selecione Exibir mapa.
    2. No mapa, clique com o botão direito do mouse na conexão da rede ou no caminho de armazenamento que você deseja ver.
    3. Selecione Mostrar caminho de rede ou Mostrar caminho de armazenamento.
    4. Se necessário, selecione o tipo de protocolo e clique em Escolher na caixa de diálogo Escolher tipo de protocolo.
      A exibição que mostra a rede ou o caminho de armazenamento é aberta em uma nova guia.

      Exiba a rede ou o caminho de armazenamento.

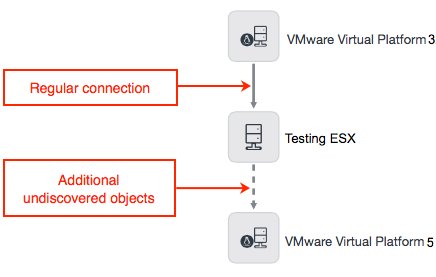

      Se Mapeamento de serviços não puder descobrir todos os objetos em uma conexão, a linha do conector na rede ou no caminho de armazenamento aparecerá pontilhada, conforme mostrado acima.

    5. Para caminhos de armazenamento, use a guia Mapeamento de armazenamento na parte inferior da tela para exibir a correlação entre os sistemas de arquivos no host e o volume de armazenamento ou a pasta compartilhada no dispositivo de armazenamento.
    6. Para exibir o histórico de mudanças dos caminhos de rede, execute as etapas em Exibir o histórico de mudanças de serviços de aplicações no clássico Mapeamento de serviços.
    7. Se você acessar a rede ou o mapa do caminho de armazenamento em Gestão de eventos, poderá ver a lista de alertas relacionados a esse caminho na parte inferior da tela.
