Modelagem de um 5G xNF em Telecommunications Network Inventory
Você pode modelar sua rede 5G e gerenciar todos os seus xNFs (qualquer tipo de função de rede) usando a aplicação Telecommunications Network Inventory. Ao usar o modelo, você pode criar, revisar, atualizar e excluir suas redes.
Modelo de rede 5G

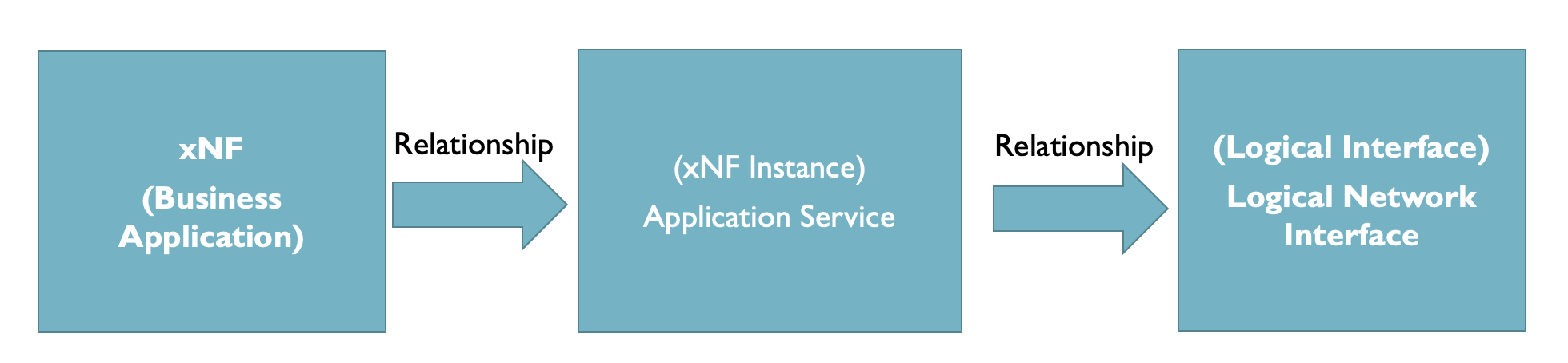

Você deve criar uma aplicação de negócios, um serviço de aplicativos e interfaces de rede para modelar sua rede 5G, conforme mostrado no diagrama a seguir.
- Aplicação de negócios: a tabela da aplicação de negócios armazena todos os xNFs. A aplicação de negócios registra os rótulos de todas as classes propostas pelo 3GPPTM* como um tipo de função de rede gerenciada. Para saber mais, consulte Criar um xNF.
- Serviço de aplicações: o serviço de aplicações armazena a instância da função de rede correspondente, que está associada às aplicações de negócios para indicar seu tipo, como DU ou CU-CP e assim por diante. Cada instância de uma função tem um registro no serviço de aplicativos. Você pode criar um relacionamento com um aplicativo de negócios e uma interface de rede. Para saber mais, consulte Criar ou adicionar uma instância xNF.
- Interface de rede: a interface de rede armazena todas as interfaces IP lógicas que são atribuídas à rede gerenciada. As interfaces lógicas representam um relacionamento ponto a ponto. Se houver uma conexão entre um plano de controle de unidade distribuída (DU) e unidade centralizada (CU) ou plano de usuário (UP), uma conexão lógica será criada entre as interfaces lógicas. Usando o editor de relacionamento, você pode criar um relacionamento com um serviço de aplicativos. Para saber mais, consulte Definir os detalhes da interface de rede e editor de relacionamento de IC para criar ou editar um relacionamento.
*Os atributos do 3GPPTM TS28.541 V18.2.2 são fornecidos como tabelas de pacote. Para saber mais, consulte Tabelas de pacote. Para saber mais sobre pacotes de atributos, consulte Pacotes de atributos.
*3GPP é uma marca comercial da ETSI.
