Visualização do rack

Usando a visualização de rack na aplicação Telecommunications Network Inventory, você pode visualizar um rack na tela. Aqui você pode observar o carregamento de equipamentos e prateleiras nos racks acessíveis frontal e traseiro, com cada item colocado em seu slot designado.

Visão geral

A visualização de rack é uma representação gráfica de um rack de datacenter usado para armazenar e organizar todos os equipamentos.

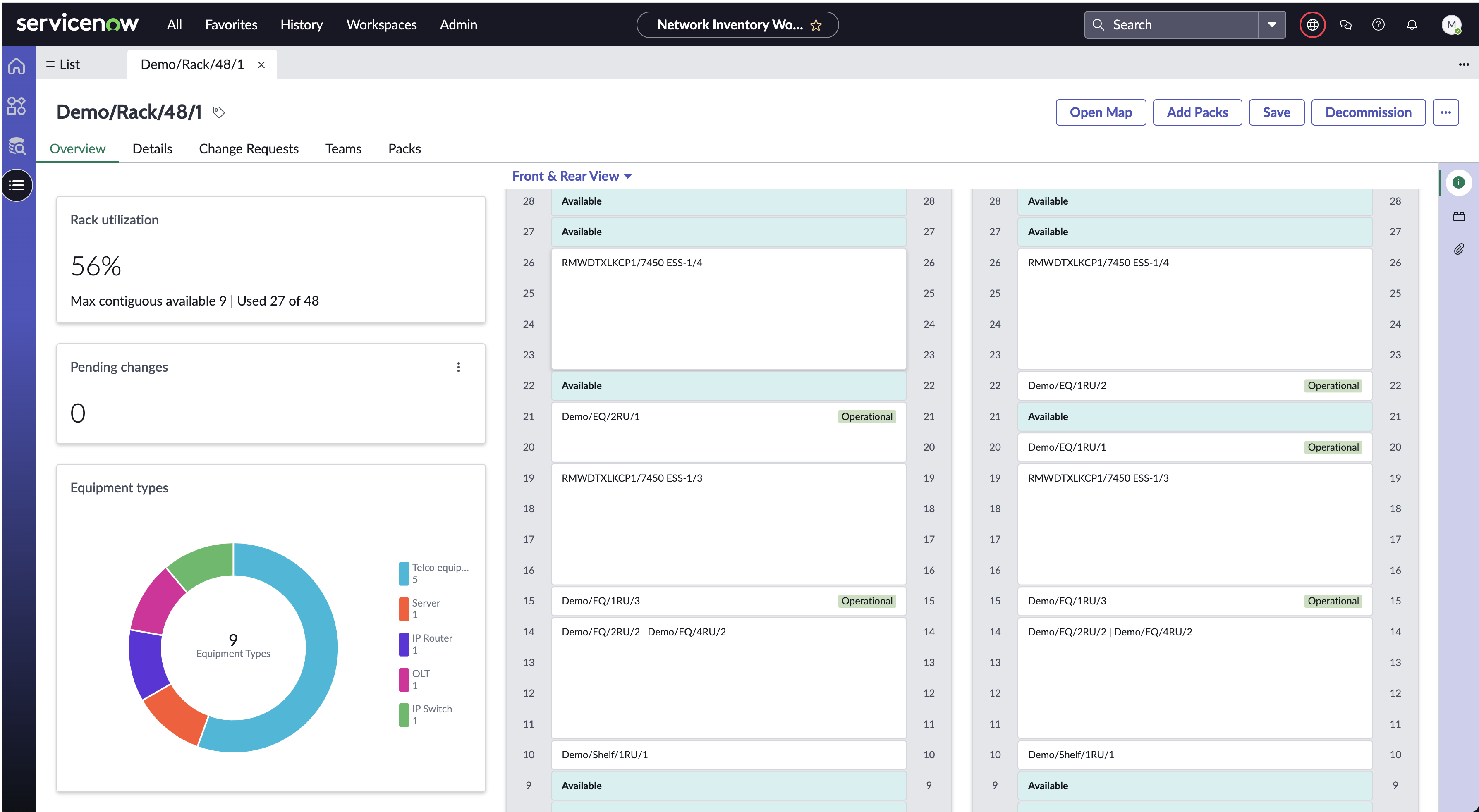

A captura de tela anterior é um exemplo de um rack. Na guia Visão geral de um rack, você pode:

• Veja o KPI (principal indicador de desempenho) de um rack usando a utilização do rack.
• Veja o número de tarefas de mudança pendentes.
• Explore o KPI para diferentes tipos de equipamento para otimizar o posicionamento de roteadores, prateleiras ou outra infraestrutura de rede.
• Veja somente a vista frontal ou traseira do rack.
• Veja as vistas frontal e traseira do rack.
• Veja todas as unidades reservadas e reservadas por cada usuário.
• Consulte o rack e os modelos de rack.
• Navegue até o formulário de rack na tela.
• Consulte a fase do ciclo de vida do equipamento.
• Veja todos os detalhes do equipamento e da prateleira selecionando o ícone de informações ().
• Veja o número de slots contínuos disponíveis.
• Veja o número de slots usados do total de slots disponíveis.
• Alterne entre a exibição padrão e escura usando as configurações de preferências.

Pré-requisitos

Para instanciar a criação de um rack, você deve:

1. Crie ou selecione um modelo no modelo de suporte de equipamento com as categorias de modelo de rack de equipamento para associá-lo a um rack.

   Para saber mais, consulte Criar um modelo de suporte de equipamento.

2. Crie ou selecione um relacionamento nos relacionamentos do modelo de rede com o tipo de Relacionamento entre rack e slot para definir o número de slots de rack.

   Para saber mais, consulte Definir um relacionamento de modelo de rede.

3. Crie ou selecione um modelo com o modelo de rack no campo de modelo de inventário para o rack.

   Para saber mais, consulte Criar um modelo de inventário.

Visualizando e gerenciando um rack

1. Inicie a criação do rack com base no modelo do rack e nos slots do rack com base no modelo.

   Para saber mais, consulte Criar uma solicitação de mudança a partir do inventário de rede Espaço.

2. Adicione um equipamento ou guarde-o em um rack.

   Para saber mais, consulte Criar uma solicitação de mudança a partir do inventário de rede Espaço.

3. Remova um equipamento ou guarde-o em um rack.

   Para saber mais, consulte Criar uma solicitação de mudança a partir do inventário de rede Espaço.
