Linhas do tempo da descoberta

Uma linha do tempo Descoberta gera uma exibição gráfica de um registro de status Descoberta, incluindo informações sobre cada probe e sensor que foram usados na descoberta.

Use Linhas do tempo de descoberta para exibir o seguinte:

• O fluxo de probes e sensores, incluindo aqueles que são usados com padrões por meio de uma descoberta.
• A duração de cada probe e sensor executados durante uma descoberta e a proporção de tempo necessária para enfileiramento e processamento.
• Dicas das ferramentas que contêm dados adicionais sobre uma probe e um sensor.
• Registros da Fila do ECC.

Tamanho das descobertas na linha do tempo

Exiba linhas do tempo para uma descoberta inteira ou para dispositivos individuais em uma descoberta. No sistema pronto para uso, a descoberta de tamanho máximo que pode ser exibida em uma linha do tempo é de 300 entradas na Fila do ECC (150 probes e 150 sensores). Para exibir descobertas maiores, altere a configuração padrão na propriedade glide.discovery.timeline.max.entries.

Exemplo de Linhas do tempo da Descoberta

Este exemplo mostra a linha do tempo da Descoberta para as duas primeiras fases da Descoberta (verificação de portas e classificação):

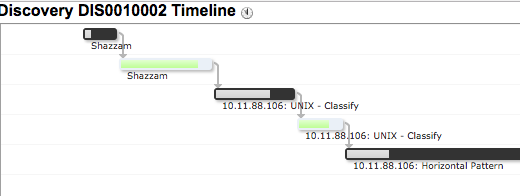

Figura 1. Descoberta (fases iniciais) na linha do tempo

Neste exemplo, a probe e o sensor do Shazzam são executados, seguidos pela probe e pelo sensor do classificador Unix. O classificador chama o probe Horizontal Pattern, que executa um padrão específico.

Exibir a linha do tempo da Descoberta

Uma Linha do tempo Descoberta gera uma exibição gráfica de um registro de Status da descoberta, incluindo informações sobre cada probe, sensor e padrão em execução.

Antes de Iniciar

Função necessária: administrador, discovery_admin

Por Que e Quando Desempenhar Esta Tarefa

Procedimento

1. Navegar até Todos > Descoberta > Status.
2. Selecione um Descoberta na lista de registros.
3. Clique no link relacionado Mostrar linha do tempo da Descoberta.
4. Limpe o aviso e selecione a Lista relacionada de dispositivos.
5. Clique no endereço IP de um dispositivo.
6. No registro do dispositivo, clique no link relacionado Mostrar linha do tempo da Descoberta.
   A linha do tempo Descoberta desse dispositivo é exibida.

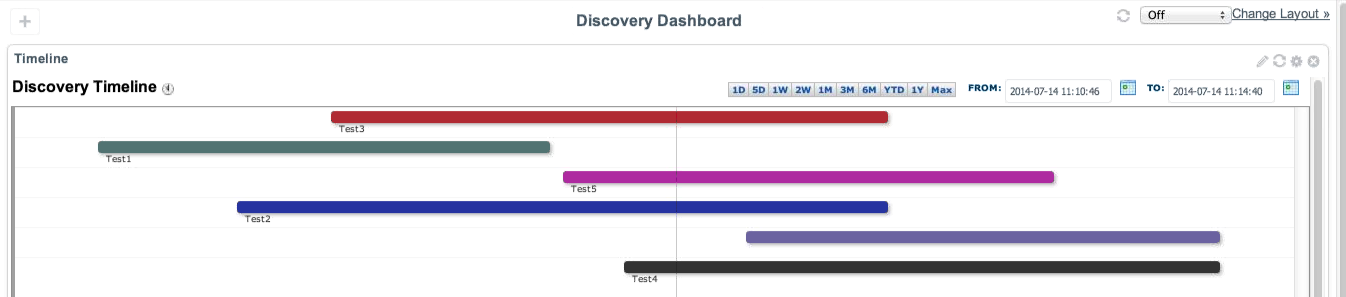

   Figura 2. Linha do tempo da Descoberta



7. Use o controle deslizante rosa na parte superior da linha do tempo para mudar a perspectiva.
   1. Mova o controle deslizante da direita para a esquerda para exibir todas as tarefas em uma linha do tempo longa.
   2. Ajuste os endpoints do controle deslizante para mudar a ampliação.
      Um controle deslizante estreito amplia os períodos e proporciona uma exibição mais detalhada de linhas do tempo complexas. Um controle deslizante largo amplia a exibição e torna a linha do tempo mais visível na tela.
8. Use o intervalo do seletor na parte superior da tela para ajustar o intervalo de tempo visível.
9. Para limitar a linha do tempo ao comprimento de Descoberta, clique em Máximo.

   A escala de tempo se ajusta automaticamente ao comprimento de Descoberta. O intervalo de escala de tempo disponível é de um dia a 1 ano.

   Dicas da ferramenta

   Descoberta As linhas do tempo exibem dados de desempenho de probe e sensor e informações de IC em dicas de ferramentas. Passe o cursor sobre um período para exibir esses dados. As probes são exibidas por períodos pretos. O tempo de fila de um probe é mostrado como uma barra prateada dentro do período e o tempo de processamento é representado pelo espaço restante. Os períodos do sensor são vermelhos e o tempo da fila é mostrado como uma barra verde. Períodos selecionados de qualquer tipo são exibidos em amarelo.

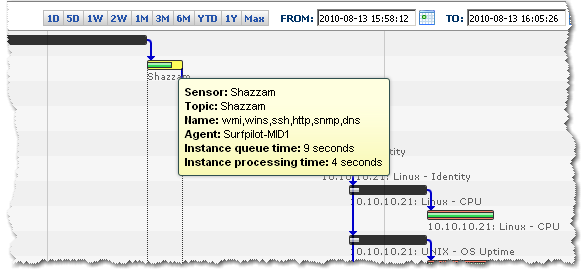

   Figura 3. Sensor do Shazzam da linha do tempo da Descoberta



   Fila do ECC

   Clique duas vezes em um período para abrir o registro de Fila do ECC para essa probe ou sensor.

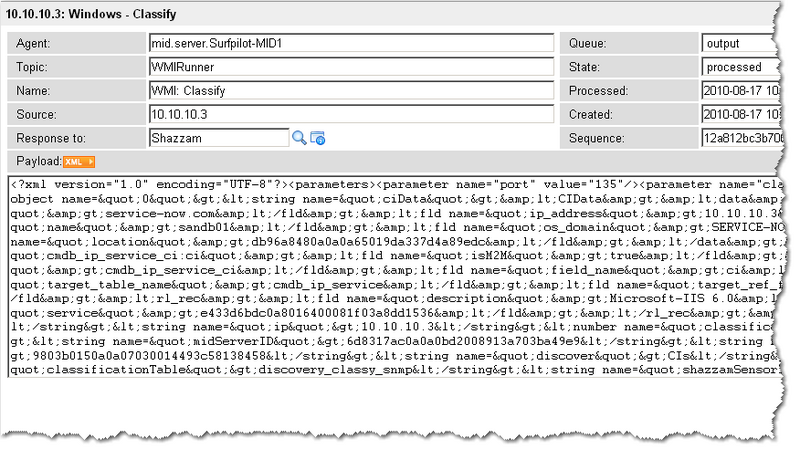

   Figura 4. Fila do ECC da linha do tempo da Descoberta
