Como a Descoberta CIM funciona

Fluxo de processamento

O probe Shazzam inicia o probe da porta wbem como parte da descoberta de rede.
A probe de porta wbem detecta atividade nas portas de destino SLP 427, CIM 5989 e 5988 e examina a lista relacionada de consultas de registro de serviço, em Definição de Descoberta > Probes de Portas, para a consulta PNS. O sistema base fornece essa consulta para detectar o tipo de serviço service:wbem, que indica a presença de um servidor PNS.
O probe Shazzam inicia um scanner para o tipo de serviço WBEM. O scanner recupera:
- Os atributos do serviço do servidor SLP.
- Os namespaces de interoperabilidade dos servidores CIM na rede.
O scanner anexa os valores de namespace que encontra aos resultados da probe de porta.
A probe de porta wbem anexa os dados de PNS que carrega às probes de classificação de CIM.
O probe CIM Classify usa essas informações para explorar os servidores CIM.

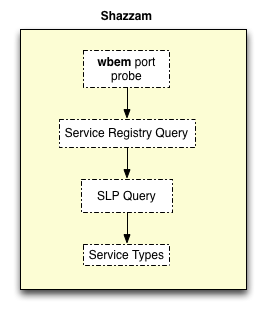

Figura 1. Diagrama de processamento do CIM Shazzam

O probe de porta wbem

O probe wbem armazena os dados recuperados na tabela Classificação CIM [discovery_classy_cim]. Para exibir a probe de porta Wbem, navegue até Definição de Descoberta > Probes de Portas.

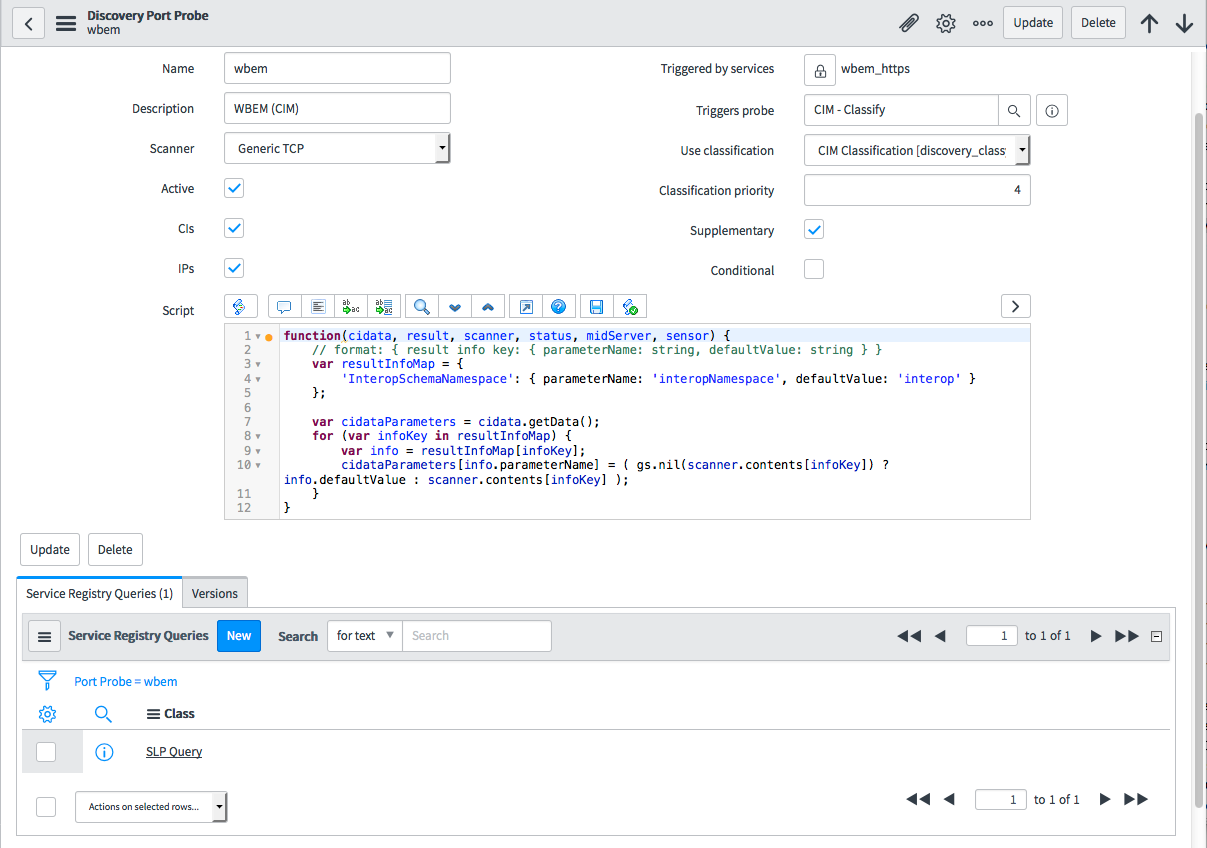

Figura 2. registro de probe de porta wbem

Consulta PNS

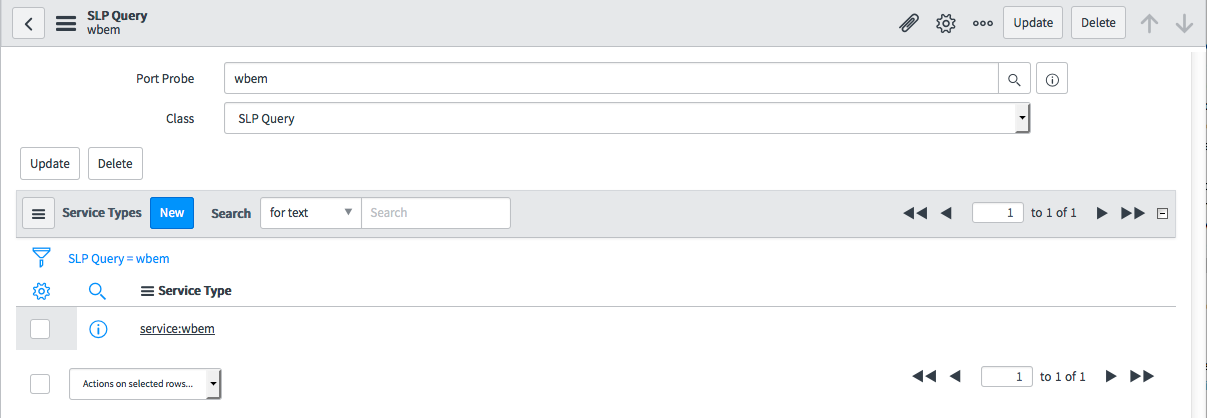

A consulta PNS detecta o serviço wbem (service:wbem) em um servidor PNS e reúne os atributos do serviço. Para exibir o registro de Consulta de PNS, abra o registro de probe da porta wbem e selecione Consulta de PNS na lista relacionada Consultas de registro de serviço.

CIM - Classificar probe

O probe de porta wbem anexa os dados de PNS que ele carrega, incluindo namespaces, ao probe CIM - Classify antes de iniciá-lo. O probe de classificação CIM extrai números de série do VMware ESX e relacionamentos de conector entre os componentes SAN e NAS dos servidores CIM na rede.

Para acessar o probe de classificação CIM, navegue até Definição de Descoberta > Probes e selecione CIM - Classificar na lista de probes.

Nota:

A propriedade de sistema mid.cim.interop.namespace define quatro namespaces de armazenamento padrão:

interop
root/interop
root/pg_interop
pg_interop

Se você estiver usando vários fornecedores de armazenamento com namespaces personalizados não especificados como um dos padrões, adicione os novos namespaces à lista separada por vírgulas nesta propriedade. Se você pretender continuar usando qualquer um dos namespaces padrão, certifique-se de incluí-los na propriedade.

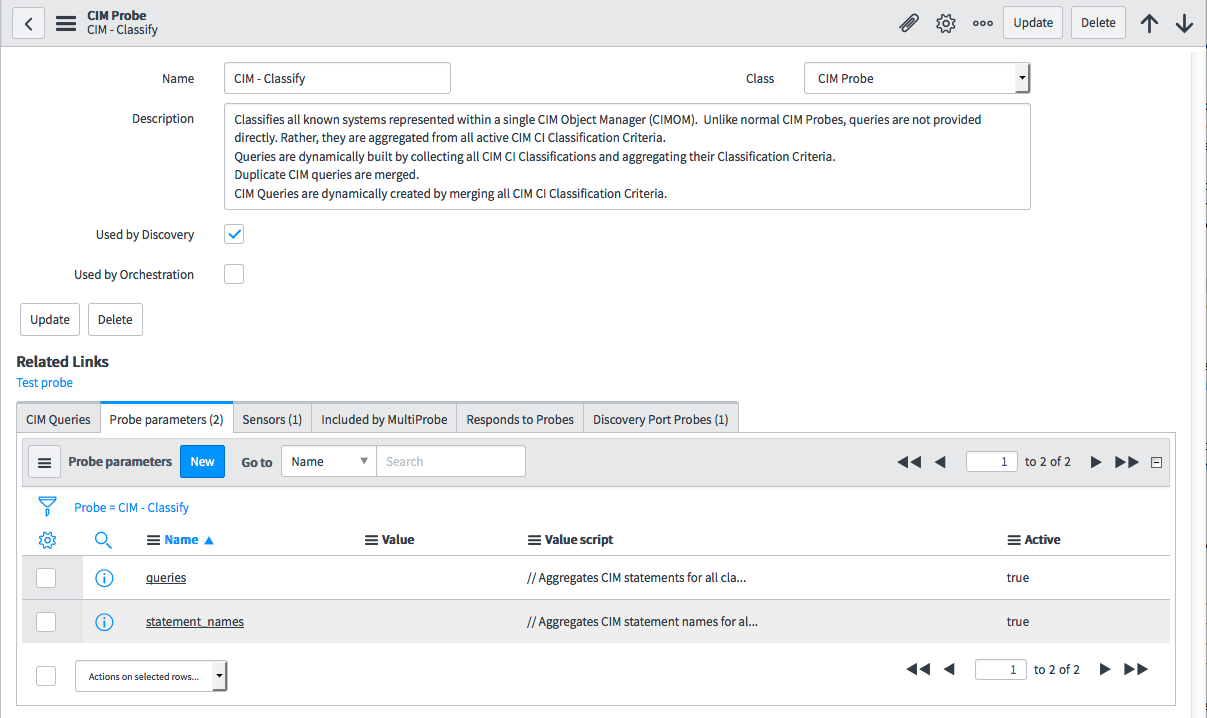

Figura 4. CIM – Classificar registro de probe

Probes e sensores de SMI-S e CIM

Tabela 1. Probes e sensores de SMI-S e CIM
Probe/Sensor	Descrição
CIM - Identidade	Identifica um sistema via CIM por SMI-S.
SMI - Matriz - Controladores	Recupera informações do controlador.
SMI - Matriz - Discos	Recupera informações do disco de armazenamento.
SMI - Matriz - Compartilhamentos de arquivos	Enumera compartilhamentos de arquivos NAS de um servidor de armazenamento.
SMI - Matriz - Grupos	Recupera pools de armazenamento.
SMI - Matriz - Portas	Recupera portas de armazenamento.
SMI - Matriz - Volumes	Recupera volumes de armazenamento.
SMI - Malha	Recupera SANs, malhas, conjuntos de zonas, zonas, aliases de zonas, endpoints e conexões.
SMI - Comutador Fibre Channel	Recupera comutadores FC.
SMI - Cabeçalho do NAS - Sistemas de componentes	Recupera todos os servidores de arquivos virtuais em um perfil principal do NAS.
SMI - Cabeçalho do NAS - IPs de servidor de arquivos	Recupera endereços IP para cada servidor de arquivos NAS.
SMI - Cabeçalho do NAS - Servidores de arquivos	Recupera servidores de arquivos NAS, como Common Internet File System (CIFS) e Network File System (NFS).
SMI - Cabeçalho do NAS - Compartilhamentos de arquivos	Recupera compartilhamentos de arquivos para cada servidor de arquivos NAS.
SMI - Servidor de armazenamento	Recupera matrizes e servidores SAN e NAS.
SMI - Serviço WBEM	Recupera informações do serviço WBEM, como perfis e versão do SMI-S.
