Dados coletados para VMware vCenter Server

  • Versão de lançamento: Xanadu
  • Atualizado 1 de ago. de 2024
  • 11 min. de leitura

    • Descoberta identifica e classifica informações sobre servidores VMware vCenter.

    Esquema de tabela do vCenter

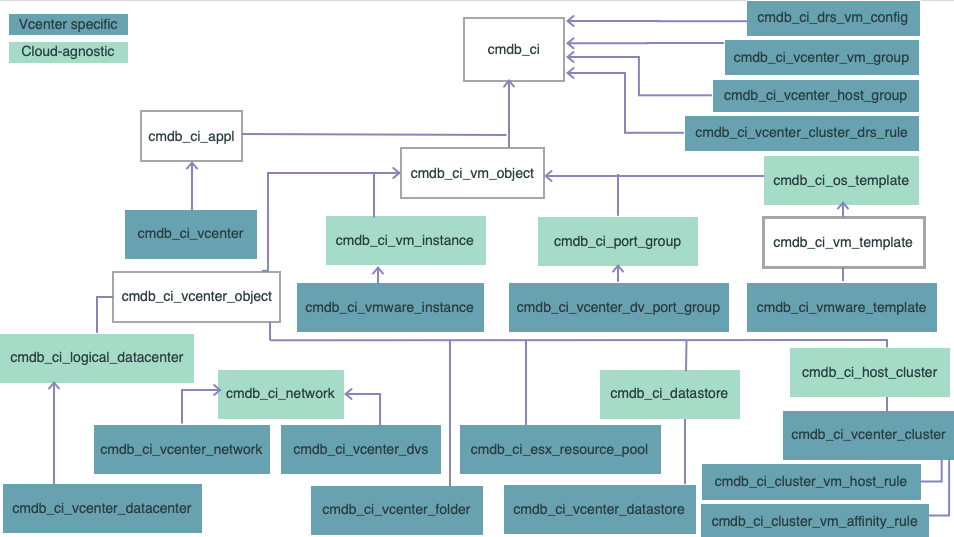

    O esquema da tabela do vCenter é ilustrado no diagrama a seguir:

    Figura 1. Esquema de tabela do vCenter
    Esquema de tabela do vCenter
    Várias tabelas são independentes de nuvem, o que significa que podem ser preenchidas para qualquer recurso de nuvem, não apenas recursos do vCenter. Examine as subtabelas que estendem as tabelas independentes de nuvem para encontrar ICs descobertos.
    Tabela independente de nuvem Observe esta tabela específica do vCenter
    Instâncias de máquina virtual [cmdb_ci_vm_instance] Instância de máquina virtual de VMware [cmdb_ci_vmware_instance]
    Modelo de sistema operacional [cmdb_ci_os_template] Modelo de Máquina Virtual de VMware [cmdb_ci_vmware_template]
    Datacenter lógico [cmdb_ci_logical_datacenter] Datacenter do VMware vCenter [cmdb_ci_vcenter_datacenter]
    Redes em nuvem [cmdb_ci_network] Rede do VMware vCenter [cmdb_ci_vcenter_network]
    Repositório de dados [cmdb_ci_datastore] Datastore do VMware vCenter [cmdb_ci_vcenter_datastore]
    Cluster do host [cmdb_ci_host_cluster] Cluster do VMware vCenter [cmdb_ci_vcenter_cluster]

    Dados do vCenter

    Descoberta usa vários probes do vCenter para coletar esses dados do vCenter. Os dados são salvos na extensão de tabelas da tabela Item de configuração [cmdb_ci].

    Tabela 1. Instância do VMware vCenter [cmdb_ci_vcenter]
    Rótulo do campo Nome da coluna
    Nome nome
    Nome completo fullname
    UUID da Instância instance_uuid
    URL url
    CPU Efetiva effectivecpu
    A combinação da instância do vCenter na tabela cmdb_ci_vcenter e o ID do objeto na tabela cmdb_ci_vm_object identifica um vCenter específico.

    As tabelas se estendem da tabela Objetos de Máquina Virtual [cmdb_ci_vm_object], que contém IDs de objeto para todos os recursos baseados em nuvem, exceto servidores de virtualização.

    Tabela 2. Configuração da VM do DRS [cmdb_ci_drs_vm_config]
    Rótulo do campo Nome da coluna
    Cluster cluster
    Comportamento do DRS drs_behavior
    DRS habilitado drs_enabled
    Máquina virtual virtual_machine
    Esta tabela armazena o comportamento do DRS para as VMs que substituem o comportamento do cluster. Para obter mais informações sobre o DRS, consulte a documentação do VMware no Distributed Resource Scheduler.
    Tabela 3. Grupo de VM do VMware vCenter [cmdb_ci_vcenter_vm_group]
    Rótulo do campo Nome da coluna
    Cluster cluster

    A tabela de grupo de VMs do VMware vCenter [cmdb_ci_vcenter_vm_group] tem Contém :: Contido por relacionamento com cmdb_ci_vmware_instance. Este grupo tem um conjunto de VMs.

    Tabela 4. Grupo de host do VMware vCenter [cmdb_ci_vcenter_vm_group]
    Rótulo do campo Nome da coluna
    Cluster cluster

    A tabela do grupo de host do VMware vCenter [cmdb_ci_vcenter_vm_group] tem um relacionamento com Contains::Contained by com cmdb_ci_vmware_instance. Este grupo tem um conjunto de hosts.

    Tabela 5. Regra do DRS do cluster do VMware vCenter [cmdb_ci_vcenter_cluster_drs_rule]
    Rótulo do campo Nome da coluna
    UUID da regra rule_uuid
    Ativo ativo
    Cluster cluster
    Tabela 6. Instância de máquina virtual de VMware [cmdb_ci_vmware_instance]
    Rótulo do campo Nome da coluna
    Nome nome
    Modelo modelo
    CPUs cpus
    Discos discos
    Espaço em discos (GB) disks_size
    Memória (MB) memória
    Adaptadores de rede nics
    Caminho da imagem Image_path
    Estado estado
    UUID da Instância do vCenter vcenter_uuid
    Referência do vCenter vcenter_ref
    Nome base base_name
    UUID do BIOS bios_uuid
    UUID da Instância da VM vm_instance_uuid
    Endereço IP ip_address
    Tabela 7. Grupos de portas virtuais distribuídas do VMware [cmdb_ci_vcenter_dv_port_group]
    Rótulo do Campo Nome da coluna
    Nome nome
    UUID da Instância do vCenter vcenter_uuid
    Referência de Comutador Virtual Distribuído dvs_ref
    Tabela 8. Modelo de máquina virtual de VMware [cmdb_ci_vmware_template]
    Rótulo do campo Nome da coluna
    Nome O nome do modelo do VMWare.
    CPUs cpus
    Espaço em discos (GB) disks_size
    ID do Convidado guest_id
    Memória (MB) memória
    Caminho da imagem image_path
    UUID da Instância do vCenter vcenter_uuid
    Referência do vCenter vcenter_ref
    Adaptadores de rede nics
    Nome base base_name
    Nomeador de VM vm_namer
    UUID do BIOS bios_uuid
    UUID da Instância da VM vm_instance_uuid
    Tabela 9. Objeto do VMware vCenter [cmdb_ci_vcenter_object]
    Rótulo do campo Nome da coluna
    ID de referência do objeto gerenciado morid
    UUID da Instância do vCenter vcenter_uuid
    Referência do vCenter vcenter_ref
    Tabela 10. Datacenter do VMware vCenter [cmdb_ci_vcenter_datacenter]*
    Rótulo do campo Nome da coluna
    Região região
    ID de referência do objeto gerenciado morid
    UUID da Instância do vCenter vcenter_uuid
    Referência do vCenter vcenter_ref
    Pasta de nível superior para VMs folder_moreid
    Pasta de nível superior para hosts host_morid
    *A tabela VMware vCenter Datacenter [cmdb_ci_vcenter_datacenter] é estendida da tabela [cmdb_ci_logical_datacenter].
    Tabela 11. Rede do VMware vCenter [cmdb_ci_vcenter_network]*
    Rótulo do campo Nome da coluna
    ID de referência do objeto gerenciado morid
    UUID da Instância do vCenter vcenter_uuid
    Referência do vCenter vcenter_ref
    Rede acessível para os hosts ou máquinas virtuais acessível
    *A tabela de rede do VMware vCenter [cmdb_ci_vcenter_network] é estendida da tabela [cmdb_ci_network].
    Tabela 12. Interruptor virtual distribuído do VMware [cmdb_ci_vcenter_dvs]
    Rótulo do campo Nome da coluna
    VMCount vm_count
    Contagem de host host_count
    Tabela 13. Folder do VMware vCenter [cmdb_ci_vcenter_folder]
    Rótulo do campo Nome da coluna
    ID de referência do objeto gerenciado morid
    UUID da Instância do vCenter vcenter_uuid
    Referência do vCenter vcenter_ref
    Caminho completo fullpath
    Tabela 14. Grupo de recursos do ESX [cmdb_ci_esx_resource_pool]
    Rótulo do campo Nome da coluna
    ID de referência do objeto gerenciado morid
    UUID da Instância do vCenter vcenter
    Referência do vCenter vcenter_ref
    Proprietário responsável
    ID de Referência a Objeto Gerenciado do responsável owner_morid
    CPU expansível cpu_expandable
    Limite da CPU (MHz) cpu_limit_mhz
    CPU reservada (MHz) cpu_reserved_mhz
    Compartilhamentos de CPU cpu_shares
    Caminho completo fullpath
    Memória expansível mem_expandable
    Limite de memória (MB) mem_limit_mb
    Memória reservada (MB) mem_reserved_mb
    Compartilhamentos de memória mem_shares
    Tabela 15. Datastore do VMware vCenter [cmdb_ci_vcenter_datastore]
    Rótulo do campo Nome da coluna
    ID de referência do objeto gerenciado morid
    UUID da Instância do vCenter vcenter_uuid
    Acessível acessível
    Referência do vCenter vcenter_ref
    Tipo tipo
    Capacidade (GB) capacity
    Espaço livre (GB) freespace
    URL url
    Em Cluster em cluster
    A tabela Datastore do VMware vCenter [cmdb_ci_vcenter_datastore] é estendida da tabela [cmdb_ci_datastore].
    Tabela 16. Cluster do VMware vCenter [cmdb_ci_vcenter_cluster]*
    Rótulo do campo Nome da coluna
    ID de referência do objeto gerenciado morid
    UUID da Instância do vCenter vcenter_uuid
    Hosts eficazes effectivehosts
    Referência do vCenter vcenter_ref
    CPU Efetiva effectivecpu
    Memória efetiva effectivememory
    Número de hosts efetivos effectivehosts
    Número de hosts numhosts
    CPU Total totalcpu
    Total de memória totalmemory
    Número de núcleos de CPU numcpucores
    Número de threads de CPU numcputhreads
    Comportamento do DRS drs_behavior
    DRSs Habilitados drs_enabled
    Taxa do VMotion do DRS drs_vmotion_rate
    *A tabela Cluster do VMware vCenter [cmdb_ci_vcenter_cluster] é estendida da tabela [cmdb_ci_host_cluster].
    Tabela 17. Informações da regra de host da VM do cluster [cmdb_ci_cluster_vm_host_rule]
    Rótulo do campo Nome da coluna
    Grupo da VM vm_group
    Grupo de hosts host_group
    Obrigatório obrigatória
    Afinidade afinidade
    Tabela 18. Informações da regra de afinidade da VM do cluster [cmdb_ci_cluster_vm_affinity_rule]
    Rótulo do campo Nome da coluna
    Afinidade afinidade

    A tabela de informações da regra de afinidade de VM do cluster [cmdb_ci_cluster_vm_affinity_rule] tem um relacionamento Contains::Contained by com cmdb_ci_vmware_instance. Este grupo tem um conjunto de VMs para as quais esta afinidade será aplicada.

    Tabela 19. Interruptor virtual distribuído do VMWare [cmdb_ci_vcenter_dvs]
    Rótulo do campo Nome da coluna
    Nome nome
    VMCount vm_count
    Contagem de host host_count
    O Discovery também mapeia os relacionamentos para VMs e grupos de portas virtuais distribuídas.
    Tabela 20. Grupo de portas virtuais distribuídas do VMware [cmdb_ci_vcenter_dv_port_group]
    Rótulo do campo Nome da coluna
    Nome nome
    UUID da Instância do vCenter vcenter_uuid
    Referência de Comutador Virtual Distribuído dvs_ref
    O Discovery também mapeia os relacionamentos para o interruptor virtual distribuído.
    Você pode adicionar estas listas relacionadas para exibir dados descobertos adicionais:
    • Volumes de Armazenamento
      Os discos virtuais desta máquina virtual. Esses dados são salvos na tabela Volume de armazenamento [cmdb_ci_storage_volume] com o valor type = v Disk.
      Tabela 21. Volume de armazenamento [cmdb_ci_storage_volume]
      Rótulo do campo Nome da coluna
      Nome nome
      Tamanho tamanho
    • Adaptadores de Rede
      Os adaptadores de rede virtual para os discos virtuais. Esses dados são salvos na tabela Adaptador de rede [cmdb_ci_network_adapter].
      Tabela 22. Adaptador de rede [cmdb_ci_network_adapter]
      Rótulo do campo Nome da coluna
      Nome nome
      Endereço IP ip_address
      Endereço MAC mac_address
      Máscara de rede máscara de rede

    Descoberta do vCenter com Gestão de ativos de software

    Se Gestão de ativos de software estiver ativo, o Discovery preencherá essas tabelas do vCenter usando a probe VMWare - vCenter ESX License.

    Tabela 23. Chave de licença do VMWare [samp_vmware_license_key]
    Rótulo do campo Nome da coluna
    Referência do vCenter vcenter_ref
    Unidade de custo cost_unit
    Edição edição
    Recursos recursos
    Chave de licença license_key
    Nome do produto product_name
    Versão do produto product_version
    Direitos Possuídos rights_owned
    Direitos Usados rights_used
    Tabela 24. Uso da chave de licença do VMWare [samp_vmware_license_key_usage]
    Rótulo do campo Nome da coluna
    Direitos Usados rights_used
    Data de vencimento expiration_date
    Recursos usados used_features
    Chave de licença license_key
    Instalação de software software_install
    Usado por used_by

    Relacionamentos do vCenter

    Descoberta cria automaticamente relacionamentos para componentes do vCenter usando dados de uma classe de chave. Descobertas subsequentes usam a mesma classe de chave para validar e remover automaticamente relacionamentos que não são mais válidos.

    Os ICs do vCenter podem ser membros de pastas ou clusters, o que afeta como Descoberta cria seus relacionamentos.

    • Se um IC estiver em uma pasta, Descoberta criará um relacionamento entre esse IC e a pasta. Se esse IC não estiver em uma pasta, o Descoberta criará um relacionamento entre esse IC e o datacenter. Esses ICs do vCenter podem estar em uma pasta:
      • Instância da VM
      • Modelo de VM
      • Rede do vCenter
      • Repositório de dados
      • Pasta do vCenter
      • Cluster do vCenter
    • Se um servidor ESX estiver em um cluster, Descoberta criará um relacionamento entre o servidor ESX e o cluster. Se um servidor ESX não for membro de um cluster, Descoberta criará um relacionamento com o datacenter.
    • Se um grupo de recursos estiver em um cluster, o Descoberta criará um relacionamento entre o grupo de recursos e o cluster. Se o grupo de recursos não for um membro de um cluster, o Descoberta criará um relacionamento para o servidor ESX.

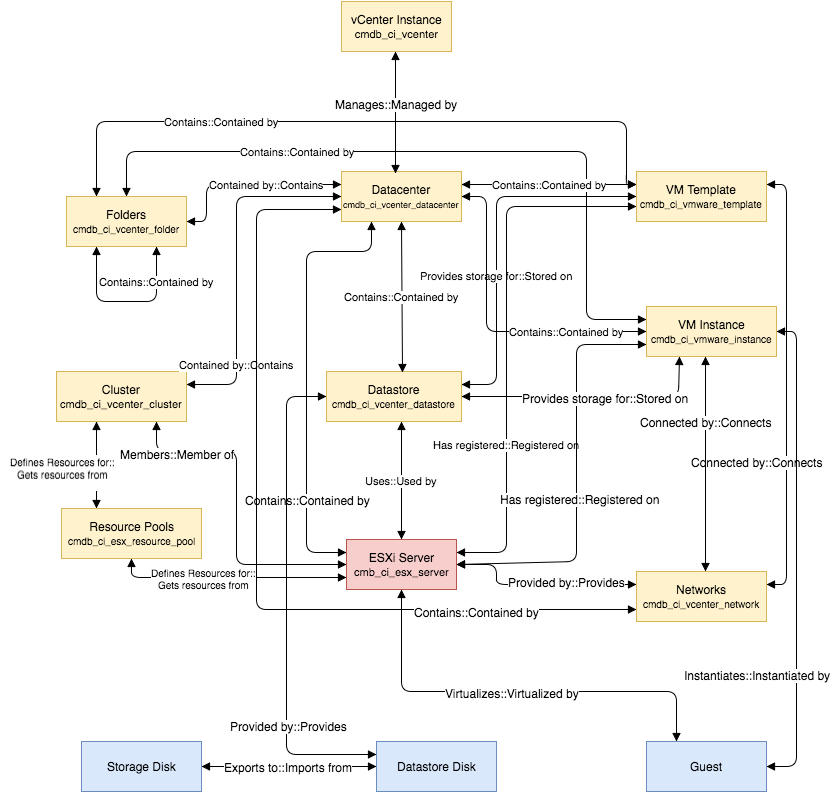

    Este diagrama ilustra os relacionamentos do vCenter:
    Figura 2. Relacionamentos do vCenter
    Relacionamentos do vCenter
    Classe primária Tipo de relacionamento Classe secundária
    Computador [cmdb_ci_computer] Virtualized by::Virtualizes Servidor ESX [cmdb_ci_esx_server]
    Nota:
    O relacionamento criado a partir do Servidor ESX e da Instância de VM para o Convidado é criado pela regra de negócios "Verificação do Computador Virtual". A máquina convidada precisa ser descoberta depois que o VCenter é descoberto para acionar a regra de negócios e criar esses relacionamentos.
    Computador [cmdb_ci_computer] Instancia::Instanciado por Instância da VM [cmdb_ci_vmware_instance]
    Nota:
    O relacionamento criado a partir do Servidor ESX e da Instância de VM para o Convidado é criado pela regra de negócios "Verificação do Computador Virtual". A máquina convidada precisa ser descoberta depois que o VCenter é descoberto para acionar a regra de negócios e criar esses relacionamentos.
    Instância de máquina virtual de VMware [cmdb_ci_vmware_instance] Registered on::Has registered Servidor ESX [cmdb_ci_esx_server]
    Instância de máquina virtual de VMware [cmdb_ci_vmware_instance] Connected by::Connects Rede do VMware vCenter [cmdb_ci_vcenter_network]
    Modelo de máquina virtual [cmdb_ci_vmware_template] Connected by::Connects Rede do VMware vCenter [cmdb_ci_vcenter_network]
    Rede do VMware vCenter [cmdb_ci_vcenter_network] Provided by::Provides Servidor ESX [cmdb_ci_esx_server]
    Datastore do VMware vCenter [cmdb_ci_vcenter_datastore] Provides storage for::Stored on Instância de máquina virtual de VMware [cmdb_ci_vmware_instance]
    Datastore do VMware vCenter [cmdb_ci_vcenter_datastore] Used by::Uses Servidor ESX [cmdb_ci_esx_server]
    Datastore do VMware vCenter [cmdb_ci_vcenter_datastore] Provides storage for::Stored on Modelo de máquina virtual [cmdb_ci_vmware_template]
    Cluster do VMware vCenter [cmdb_ci_vcenter_cluster] Members::Member of Servidor ESX [cmdb_ci_esx_server]
    Grupo de recursos do ESX [cmdb_ci_esx_resource_pool] Defines resources for::Get resources from Cluster do VMware vCenter [cmdb_ci_vcenter_cluster]
    Grupo de recursos do ESX [cmdb_ci_esx_resource_pool] Defines resources for::Get resources from Servidor ESX [cmdb_ci_esx_server]
    Folder do VMware vCenter [cmdb_ci_vcenter_folder] Contains::Contained by Datastore do VMware vCenter [cmdb_ci_vcenter_datastore]
    Folder do VMware vCenter [cmdb_ci_vcenter_folder] Contains::Contained by Folder do VMware vCenter [cmdb_ci_vcenter_folder]
    Folder do VMware vCenter [cmdb_ci_vcenter_folder] Contains::Contained by Modelo de máquina virtual [cmdb_ci_vmware_template]
    Folder do VMware vCenter [cmdb_ci_vcenter_folder] Contains::Contained by Instância de máquina virtual de VMware [cmdb_ci_vmware_instance]
    Datacenter do VMware vCenter [cmdb_ci_vcenter_datacenter] Contains::Contained by Rede do VMware vCenter [cmdb_ci_vcenter_network]
    Datacenter do VMware vCenter [cmdb_ci_vcenter_datacenter] Contains::Contained by Instância de máquina virtual de VMware [cmdb_ci_vmware_instance]
    Datacenter do VMware vCenter [cmdb_ci_vcenter_datacenter] Contains::Contained by Servidor ESX [cmdb_ci_esx_server]
    Datacenter do VMware vCenter [cmdb_ci_vcenter_datacenter] Contains::Contained by Datastore do VMware vCenter [cmdb_ci_vcenter_datastore]
    Datacenter do VMware vCenter [cmdb_ci_vcenter_datacenter] Contains::Contained by Folder do VMware vCenter [cmdb_ci_vcenter_folder]
    Datacenter do VMware vCenter [cmdb_ci_vcenter_datacenter] Contains::Contained by Cluster do VMware vCenter [cmdb_ci_vcenter_cluster]
    Datacenter do VMware vCenter [cmdb_ci_vcenter_datacenter] Contains::Contained by Modelo de máquina virtual [cmdb_ci_vmware_template]

    Relacionamentos de gestão de nuvem

    Esses relacionamentos adicionais são criados quando o Cloud Management (CMP) está ativo.

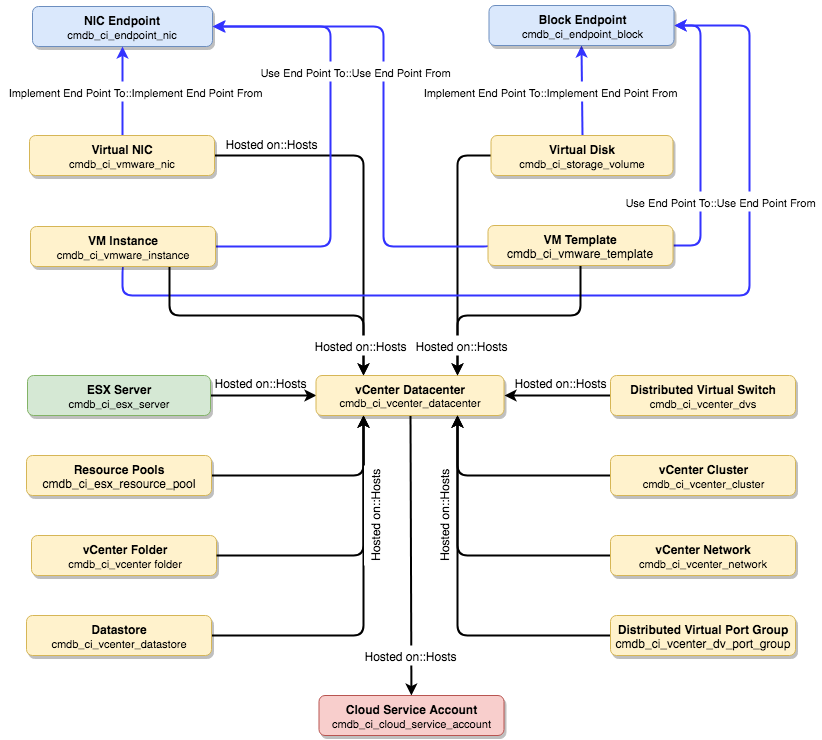

    Relacionamentos do vCenter para Gestão de nuvem
    Classe primária Tipo de relacionamento Classe secundária
    Servidor ESX [cmdb_ci_esx_server] Hosted on::Hosts Datacenter do vCenter [cmdb_ci_vcenter_datacenter]
    Folder do vCenter [cmdb_ci_vcenter_folder] Hosted on::Hosts Datacenter do vCenter [cmdb_ci_vcenter_datacenter]
    Datacenter do vCenter [cmdb_ci_vcenter_datacenter] Hosted on::Hosts Conta de serviço em nuvem [cmdb_ci_cloud_service_account]
    Cluster do vCenter [cmdb_ci_vcenter_cluster] Hosted on::Hosts Datacenter do vCenter [cmdb_ci_vcenter_datacenter]
    Grupos de recursos [cmdb_ci_esx_resource_pool] Hosted on::Hosts Datacenter do vCenter [cmdb_ci_vcenter_datacenter]
    Instância da VM [cmdb_ci_vmware_instance] Hosted on::Hosts Datacenter do vCenter [cmdb_ci_vcenter_datacenter]
    Modelo de VM [cmdb_ci_vmware_template] Hosted on::Hosts Datacenter do vCenter [cmdb_ci_vcenter_datacenter]
    Rede do vCenter [cmdb_ci_vcenter_network] Hosted on::Hosts Datacenter do vCenter [cmdb_ci_vcenter_datacenter]
    Interruptor virtual distribuído [cmdb_ci_vcenter_dvs] Hosted on::Hosts Datacenter do vCenter [cmdb_ci_vcenter_datacenter]
    Grupo de portas virtuais distribuídas [cmdb_ci_vcenter_dv_port_group] Hosted on::Hosts Datacenter do vCenter [cmdb_ci_vcenter_datacenter]
    Datastore [cmdb_ci_vcenter_datastore] Hosted on::Hosts Datacenter do vCenter [cmdb_ci_vcenter_datacenter]
    Disco virtual [cmdb_ci_storage_volume] Hosted on::Hosts Datacenter do vCenter [cmdb_ci_vcenter_datacenter]
    NIC virtual [cmdb_ci_vmware_nic] Hosted on::Hosts Datacenter do vCenter [cmdb_ci_vcenter_datacenter]
    Modelo de VM [cmdb_ci_vmware_template] Use End Point To::Use End Point From Endpoint de bloco [cmdb_ci_endpoint_block]
    Instância da VM cmdb_ci_vmware_instance Use End Point To::Use End Point From Endpoint de bloco [cmdb_ci_endpoint_block]
    Disco virtual [cmdb_ci_storage_volume] Implementar endpoint para :: Implementar endpoint de Endpoint de bloco [cmdb_ci_endpoint_block]
    NIC virtual [cmdb_ci_vmware_nic] Implementar endpoint para :: Implementar endpoint de Endpoint da NIC [cmdb_ci_endpoint_nic]
    Modelo de VM [cmdb_ci_vmware_template] Use End Point To::Use End Point From Endpoint da NIC [cmdb_ci_endpoint_nic]
    Instância da VM [cmdb_ci_vmware_instance] Use End Point To::Use End Point From Endpoint da NIC [cmdb_ci_endpoint_nic]

    Tags do VMware

    Você pode anexar tags a objetos do vSphere, como máquinas virtuais, por meio da interface do vSphere. As tags podem ser agrupadas em categorias. Objetos com tags são classificáveis e pesquisáveis com base nos parâmetros fornecidos às tags e categorias. O probe VMware - vCenter VM Tags descobre essas tags. Você pode exibir as tags descobertas abrindo o registro da máquina virtual em cmdb_ci_vmware_instance. Em seguida, vá para a guia Valores da chave.
    Tabela 25. Valores de chave [cmdb_key_value]
    Rótulo e nome do campo Descrição
    Item de configuração [configuration_item] VM referenciada com tag anexada no vCenter.
    Chave [key] Nome da categoria da tag aplicada ao recurso no vCenter.
    Marcador [tag] Origem no vCenter da qual as tags são obtidas. Nesse caso, o valor é sempre Tags.
    Valor [value] Nome do marcador aplicado ao recurso no vCenter.
