Classe Objeto do VMware vCenter [cmdb_ci_vcenter_object]

  • Versão de lançamento: Xanadu
  • Atualizado 1 de ago. de 2024
  • 1 min. de leitura

    • Atributos, regra de identificação e outras estruturas de esquema importantes para a classe relacionadas a Máquinas Virtuais.

    Para ver descrições de tabelas comuns do do CMDB em um sistema de base, consulte Descrições das tabelas do CMDB.

    Descrição do esquema​

    ServiceNow® tem um ambiente de modelagem abrangente de máquinas virtuais (VMs), com classes como:
    • Cluster do VMware vCenter [cmdb_ci_vcenter_cluster]
    • Datacenter do VMware vCenter [cmdb_ci_vcenter_datacenter]
    • Instância de máquina virtual do VMware [cmdb_ci_vmware_instance]
    As máquinas virtuais são modeladas como qualquer outro servidor, mas com o atributo IsVirtual definido como true.

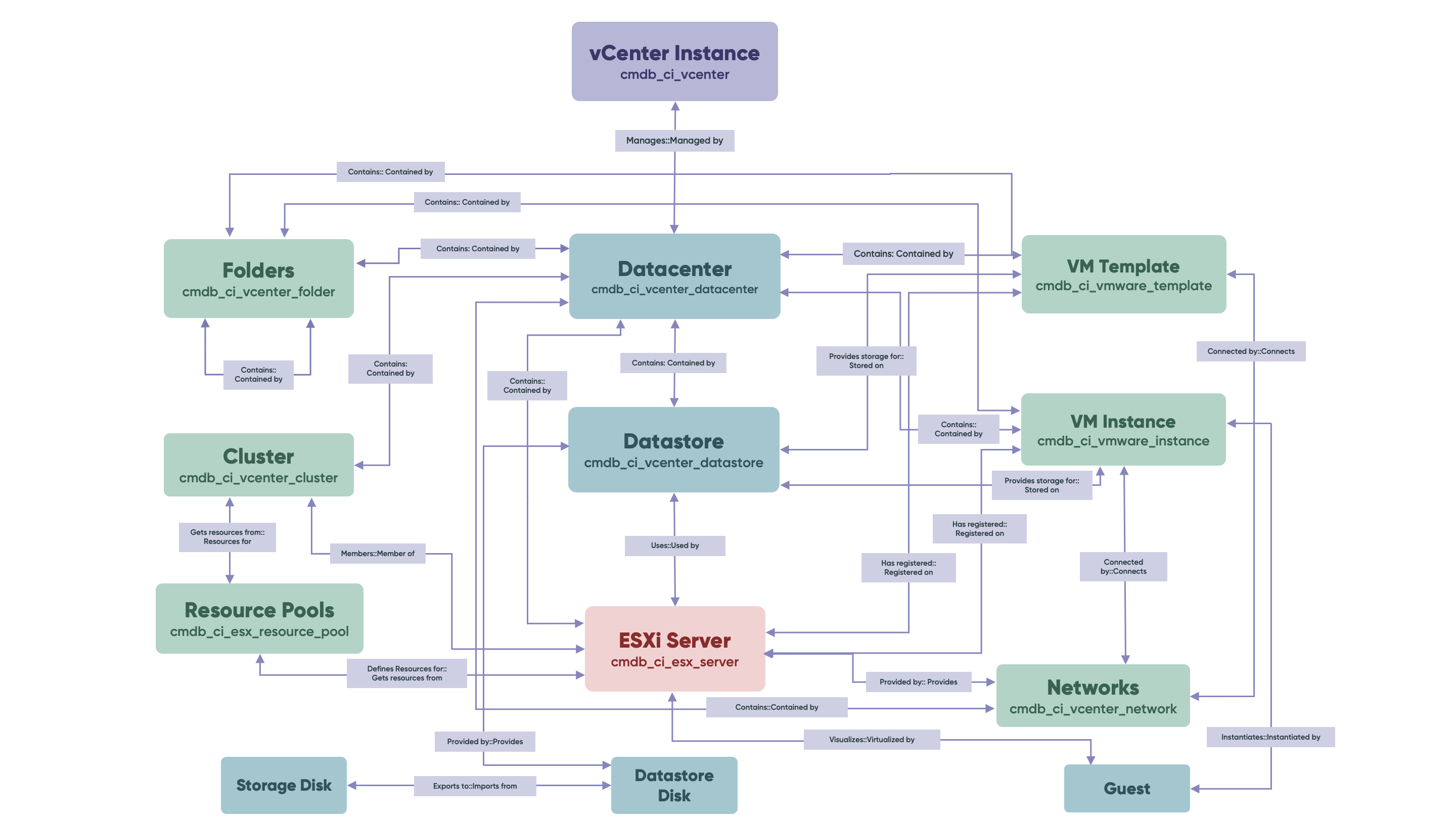

    Figura 1. Estrutura de esquemas da instância do VMware vCenter
    Relacionamentos e referências no esquema da instância do VMware vCenter.

    No diagrama acima, o servidor virtual "Descoberto" é conhecido como "Convidado" (objeto de VM). Siga o diagrama anterior para qualquer modelagem adicional de componentes do VMware.

    Estruturas de referência de chave

    O Convidado tem as seguintes importantes estruturas de referência de chave:
    • Um relacionamento Instantiates::InstanciadoBy com a cmdb_ci_vmware_instance (que é a instância de VM relatada pelo Center).
    • Um relacionamento Virtualizes::VirtualizedBy com o ESXi Server (o hardware com o software de virtualização ESXi instalado).
    • O convidado (Descoberto, VMObject) também tem um relacionamento HasRegistered::RegisteredOn com o ESXi Server.

    Regras de identificação

    • Sistema operacional convidado: o sistema operacional convidado é modelado como Servidor (com IsVirtual definido como true) e, portanto, as regras de identificação seguem as regras da classe Servidor. Na maioria dos sistemas operacionais, o UUID do BIOS é relatado como número de série. É essencial que você siga as diretrizes apropriadas do VMware para garantir que o UUID do BIOS não seja reutilizado. Ter um UUID do BIOS clonado causa problemas com as regras de identificação.
    • Instâncias de VM: o IRE usa o ID de MOSRef da instância como identificador de chave​.
    • ESX Server: o servidor é modelado como servidor bare metal (com IsVirtual definido como false) e, portanto, aplica as regras de identificação da classe Servidor.
