Formatador de relacionamentos de IC legado

  • Versão de lançamento: Xanadu
  • Atualizado 1 de ago. de 2024
  • 1 min. de leitura

    • Em instâncias que não atendem aos requisitos do navegador da Internet para o formatador de relacionamentos de IC mais recente, o formulário de IC padrão inclui o formatador de relacionamentos de IC legado.

    Este elemento contém a lista de ICs relacionados e uma barra de ferramentas com controles para exibir os relacionamentos entre o IC atual e os ICs relacionados. Para obter informações sobre o formatador de relações de IC mais recente, consulte Formatador de relações de IC.

    Figura 1. Campo de itens relacionados
    Selecione os controles para configurar a exibição.
    Nota:
    O mapa de BSM legado fornece uma exibição mais completa dos relacionamentos de IC.

    Configure os controles neste formatador com duas propriedades que restringem vários aspectos da exibição.

    Layout plano

    Clique no ícone de layout plano ( ícone de layout plano) para agrupar os ICs relacionados por relacionamento.

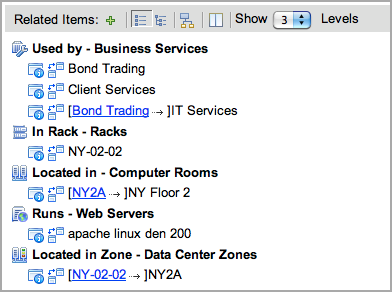

    Figura 2. Exibição de Layout plano
    ICs relacionados na exibição de layout plano.

    Layout de árvore

    Clique no ícone de layout de árvore (ícone de layout de árvore) para agrupar os ICs relacionados em uma árvore hierárquica.

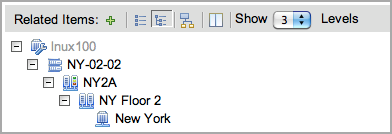

    Figura 3. Exibição de Layout de árvore
    ICs relacionados na exibição em árvore.
