Como criar ou modificar Itens relacionados ao mapa

  • Versão de lançamento: Xanadu
  • Atualizado 1 de ago. de 2024
  • 1 min. de leitura

    • O módulo Mapear itens relacionados relaciona os ICs referenciados entre si, o que permite que eles sejam exibidos em um mapa de Visualizações de dependências.

    Antes de Iniciar

    Função necessária: administrador

    Por Que e Quando Desempenhar Esta Tarefa

    A configuração do sistema de base inclui as seguintes tabelas e as relaciona aos itens nas tabelas Computador [cmdb_ci_computer] e Servidor [cmdb_ci_server].
    • Disco [cmdb_ci_disk]
    • Adaptador de rede [cmdb_ci_network_adapter]
    • Banco de dados [cmdb_ci_database]
    Alguns ICs adicionais referenciados que podem ser relacionados dessa maneira são sistemas de arquivos e processos em execução.

    No seguinte exemplo, os nós do computador no mapa estão relacionados aos nós do adaptador de rede se o campo “Item de configuração” dos registros do adaptador fizer referência ao nó de IC específico. Acesse ou crie um registro de adaptador de rede na lista relacionada de Adaptador de rede no registro cmdb_ci_computer.

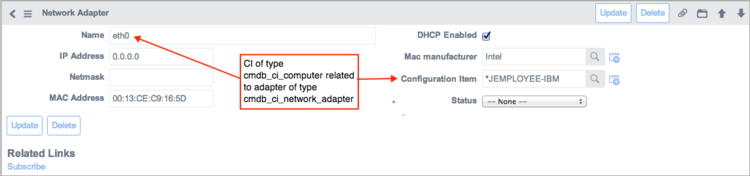

    Figura 1. Campo de item de configuração de Visualizações de dependências
    ICs relacionados por dependência.

    O mapa de Visualizações de dependências do computador *JEMPLOYEE-IBM mostra o adaptador de rede conectado ao computador.

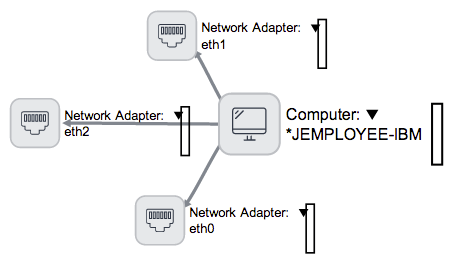

    Figura 2. Exemplo de Itens relacionados do mapa de Visualizações de dependências
    Mapa de Visualizações de dependências exibindo ICs relacionados.

    É possível configurar Visualizações de dependências para exibir ICs sem registro de relacionamento, mas que estão relacionados a outros ICs por campos de referência.

    Procedimento

    1. Navegar até Todos > Visualizações de dependências > Mapear itens relacionados.
    2. Clique em “Novo” para criar um novo item relacionado ou clique na linha de um IC existente para modificar um item relacionado do mapa existente.
    3. No formulário, preencha os campos.
      Consulte a tabela do formulário de Itens Relacionados.
    4. Clique em Enviar para inserir um novo item relacionado de mapa ou clique em Atualizar para modificar um item específico.
      Tabela 1. Formulário Itens relacionados
      Controle Descrição
      Item de configuração IC que representa o nó de base ou um IC em uma tabela que estende a tabela de nó de base. No sistema de base, o item de configuração que representa o nó de base é o Computador [cmdb_ci_computer], que inclui todos os tipos de estações de trabalho e servidores.
      Item relacionado Nome da tabela do item relacionado. Somente a tabela cmdb_ci e as tabelas que a estendem são exibidas na lista de seleção.
      Campo relacionado Campo que vincula este item relacionado ao item de configuração. Em muitos casos, o valor apropriado é preenchido automaticamente no campo depois que os dois primeiros campos são selecionados. Selecione o menu suspenso para obter opções adicionais.
      Ativo Marque a caixa para habilitar ou desabilitar este registro.
