Estrutura de relação de dados

  • Versão de lançamento: Yokohama
  • Atualizado 30 de jan. de 2025
  • 5 min. de leitura

    • . Estrutura de relação de dadosa aplicação (sn_grc_rel_config) é compatível com GCNAplicação com a estrutura subjacente para buscar as dependências no viés, planos e eventos de diferentes origens, como CMDB, AIN e PCN. Começando com Yokohamaversão, o. Estrutura de relação de dados(sn_grc_rel_config) a aplicação é instalada com GCNaplicação por padrão.

    Estrutura para buscar as dependências

    . Estrutura de relação de dados(sn_grc_rel_config) armazena as configurações de como um tipo de objeto principal pode se relacionar a outros tipos de objeto. Ele permite que os usuários configurem a origem (nó principal) das atualizações de dependência, configurem seu relacionamento com os nós secundários e busquem as dependências do objeto selecionado.

    Um trabalho agendado verifica os dados de configuração do objeto em intervalos regulares e verifica se alguma dependência foi atualizada. Se forem observadas mudanças nas dependências, o trabalho agendado buscará as dependências do objeto selecionado de uma das origens configuradas, como AIN, BCP ou CMDB.

    Benefícios do Estrutura de relação de dados

    . Estrutura de relação de dadosfornece os seguintes benefícios para o. GCNusuários da aplicação:
    • Fornece uma única API para buscar as dependências de diferentes origens.
    • Oferece suporte à configuração do nó principal (origem) e mantém seus relacionamentos com os nós secundários, como ativos, riscos e assim por diante.
    • Permite que os usuários controlem o desempenho selecionando origens diferentes.

    Funções associadas ao Estrutura de relação de dados

    As seguintes funções estão associadas ao Estrutura de relação de dadosaplicação.
    Tabela 1. Funções associadas ao Estrutura de relação de dados
    Funções Descrição
    Estrutura de relação de dados administrador [sn_grc_rel_config.admin] Configura o relacionamento dos tipos de objeto, como o relacionamento do nó principal com os nós secundários.
    Estrutura de relação de dados leitor [sn_grc_rel_config.reader] Exibe os dados dos tipos de objeto conforme definido em Estrutura de relação de dados.
    Nota:
    Todos GCNos usuários da aplicação têm Estrutura de relação de dadosfunção do leitor.

    Tabelas da estrutura

    Para oferecer suporte ao Estrutura de relação de dados, as novas tabelas a seguir foram adicionadas e as tabelas existentes foram revisadas.
    Tabela 2. Tabelas usadas para Estrutura de relação de dados
    Tabelas novas e existentes Tabela Descrição
    Nova tabela Configuração do nó principal [sn_grc_rel_config_main_node_conf] Tabela para armazenar a configuração do nó principal de onde as dependências são obtidas.
    Nova tabela Configuração de relacionamento de nó [sn_grc_rel_config_node_rel_config] Tabela para armazenar a configuração que determina as dependências do nó principal e dos nós secundários. Ele também mantém uma referência à configuração do nó principal.
    Tabela existente Registros de relacionamento [sn_data_registry_relationship] Tabela para determinar o relacionamento de um objeto com outros objetos.

    Módulos para configurar os relacionamentos

    . GCNos usuários da aplicação podem navegar até Estrutura de relacionamento de dados no navegador de aplicações e acesse seus módulos para configurar os relacionamentos.

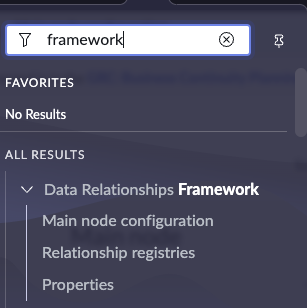

    Caminho do módulo.

    . Estrutura de relação de dadosa aplicação consiste nos seguintes módulos:

    1. Configuração do nó principal: Configure os detalhes do nó principal, como nome, origem, nome da tabela, condições do arquivador e assim por diante, conforme mostrado nos exemplos a seguir.

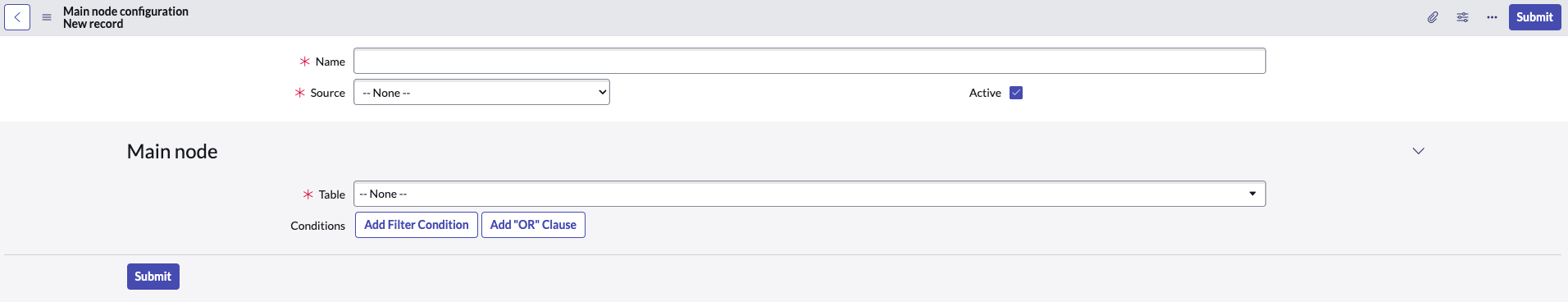

      Configuração do nó principal.

      As seguintes configurações de nó principal são fornecidas como origens com o sistema de base, conforme mostrado no exemplo a seguir:

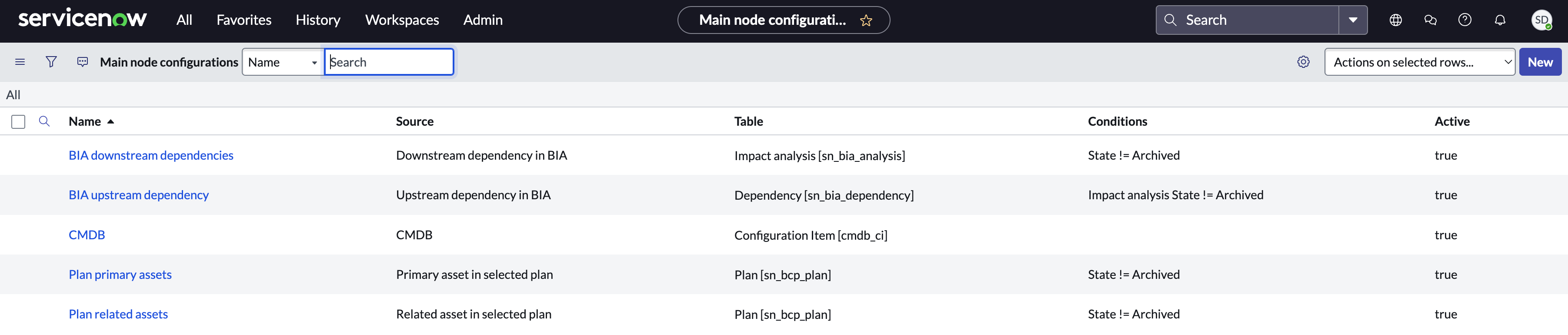

      Configuração do sistema de base.

      • Dependência ascendente da AIN
      • Dependências downstream da AIN
      • CMDB
      • Planejar ativos primários
      • Planejar ativos relacionados
      . GCNos administradores usam a configuração do nó principal para executar as seguintes tarefas:

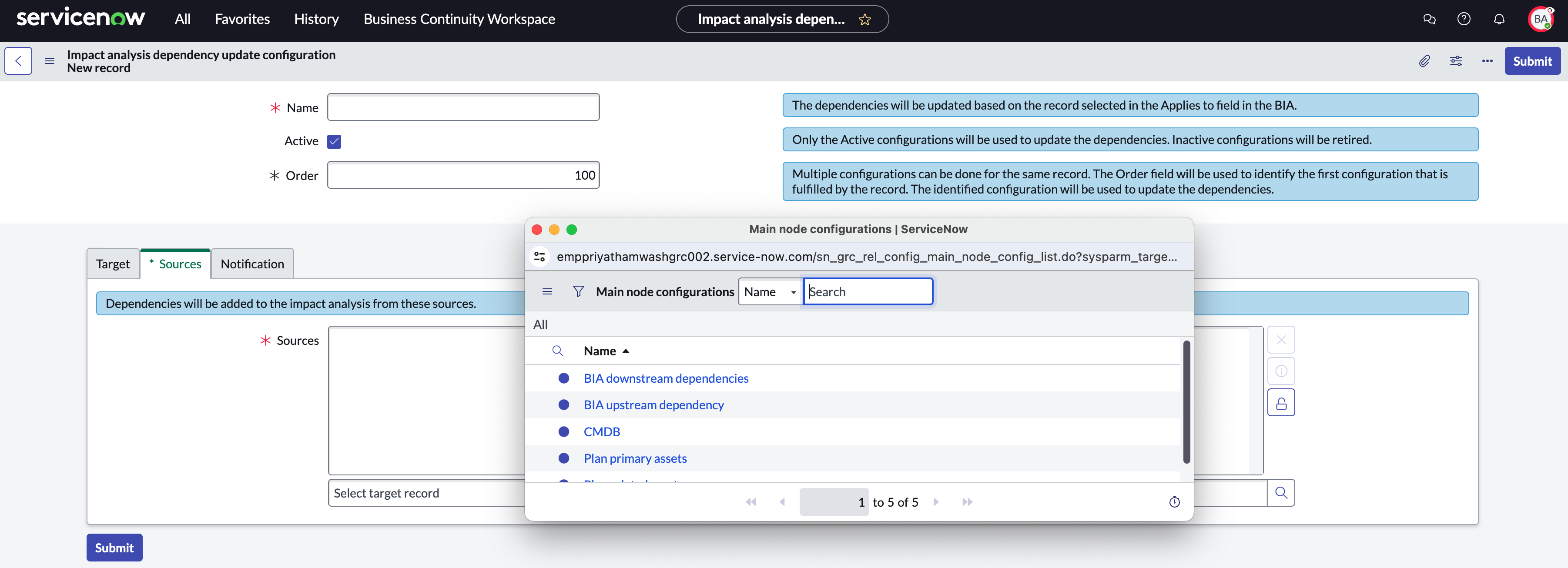

      • Configure o módulo de configuração de atualização de dependência da análise de impacto e busque as atualizações de dependência em uma AIN (adicione as atualizações de dependência à AIN) a partir dessas origens.Fontes.
      • Configure o módulo de configuração de atualização de dependência de planejamento e busque as atualizações de dependência de planejamento em um plano (adicione os ativos relacionados atualizados ao plano) dessas origens.
      • Configure o módulo de configuração da origem de dependência do evento e configure as origens das atualizações de dependência do evento (adicione os ativos afetados atualizados a um evento de recuperação).

      Os registros de configuração do nó principal para planos e. CMDBsão mostrados nos exemplos a seguir.

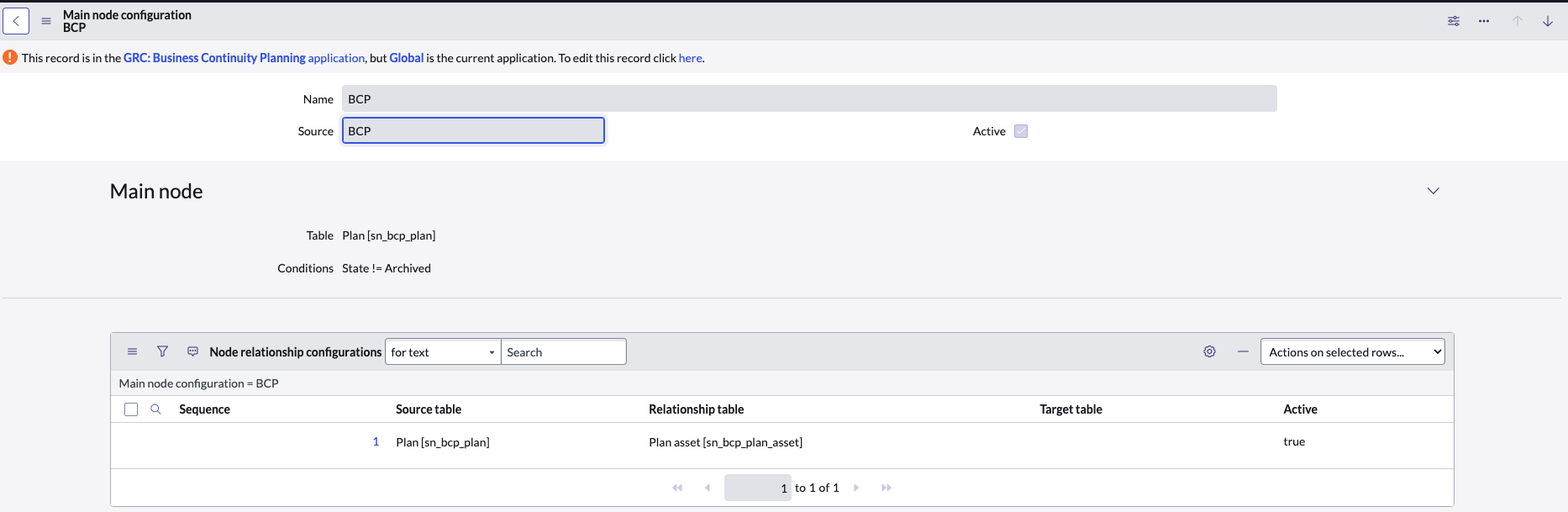

      Configuração do nó principal para um PCN.

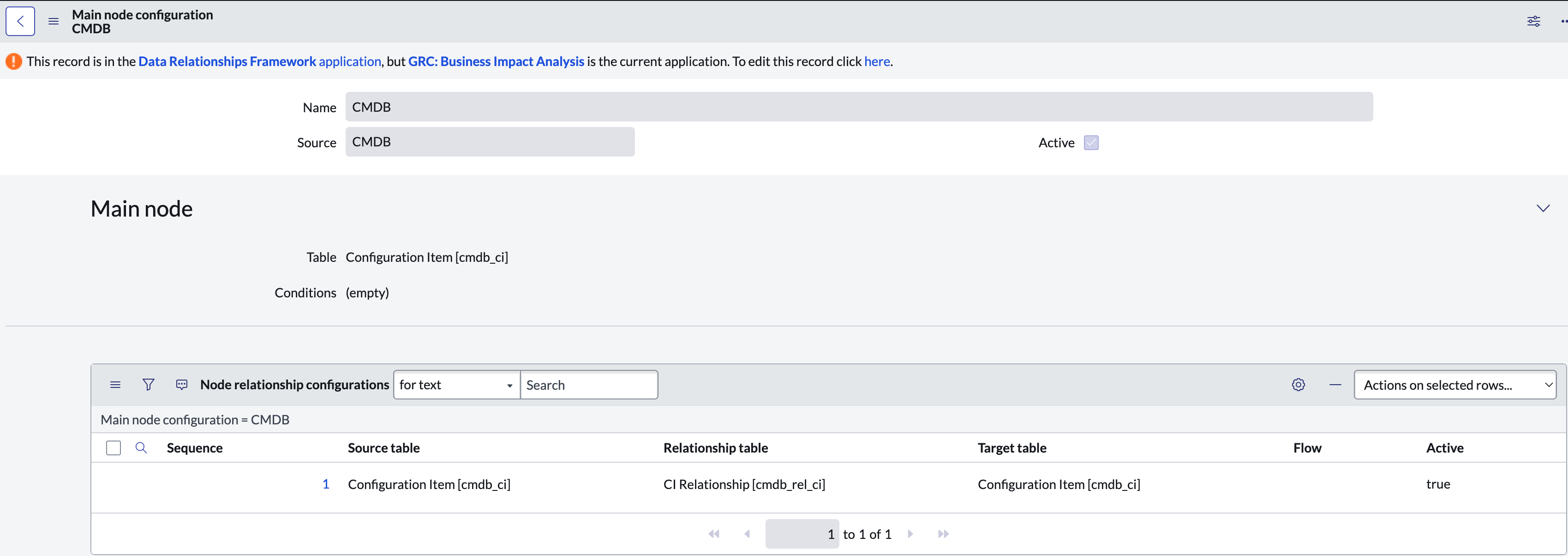

      Configuração do nó principal de amostra.

      Para obter informações sobre como criar um registro de configuração de nó principal, consulte Crie um registro de configuração do nó principal.

    2. Registros de relacionamento: Configure os registros de relacionamento para o nó principal. Os registros de relacionamento fazem parte da configuração de 360 graus em GRConde um usuário pode definir como um objeto tem um objeto relacionado. Os detalhes de configuração de um registro de registro de relacionamento, como nome, tabela, tipo de relacionamento, tabela de relacionamento e assim por diante, são mostrados no formulário.

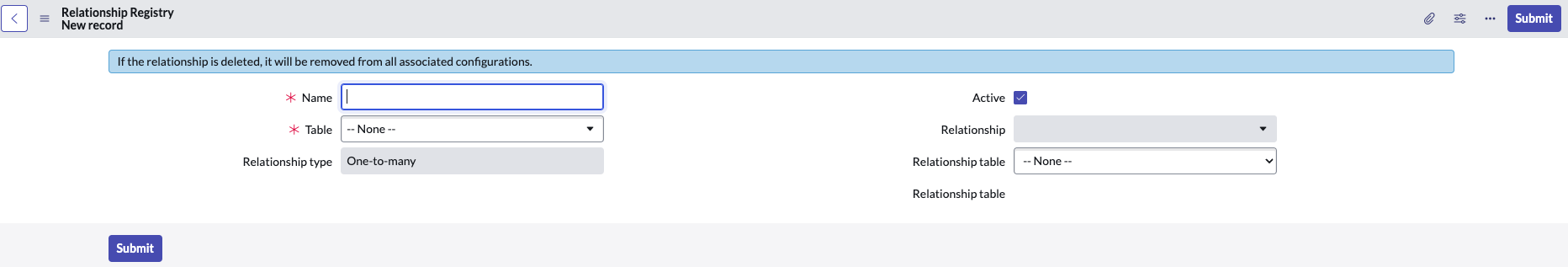

      Novo registro de registro de relacionamento.

      Um registro de registro de relacionamento de amostra para um modelo de AIN e AIN é mostrado no exemplo a seguir.

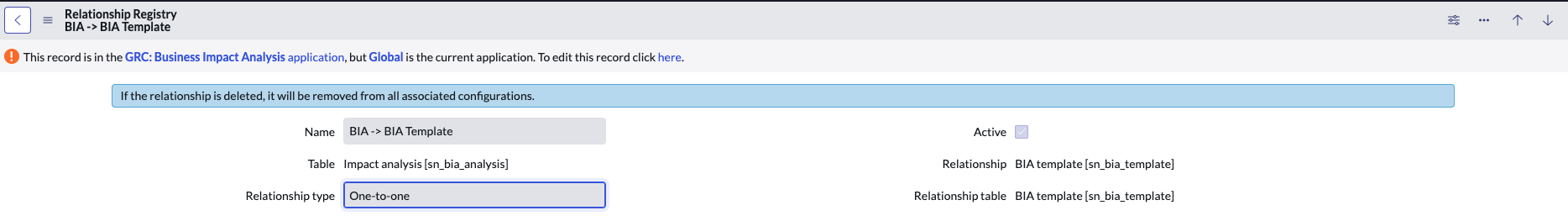

      Registro de relacionamento de amostra.

      Para obter informações sobre como criar um registro de registro de relacionamento, consulte Crie um registro de registro de relacionamento.

    3. Propriedades: Configure as propriedades do Estrutura de relação de dadoscomo mostrado no exemplo a seguir.

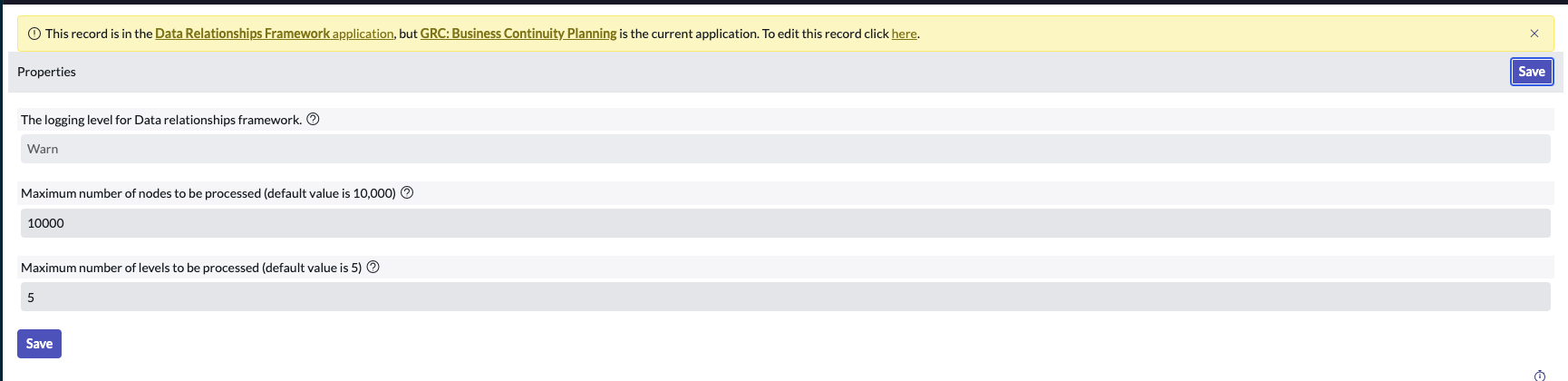

      Propriedades da Estrutura de relacionamento de dados.

      Para obter informações sobre como configurar as propriedades, consulte Configure as propriedades do Estrutura de relação de dados.

    Casos de uso para Estrutura de relação de dados

    . Estrutura de relação de dadosé usado para configurar os relacionamentos de nó e ativo, como mapear um nó principal para seu nó secundário ou mapear um ativo para um risco.

    Considere o seguinte caso de uso que mostra a configuração do nó principal e seus relacionamentos.

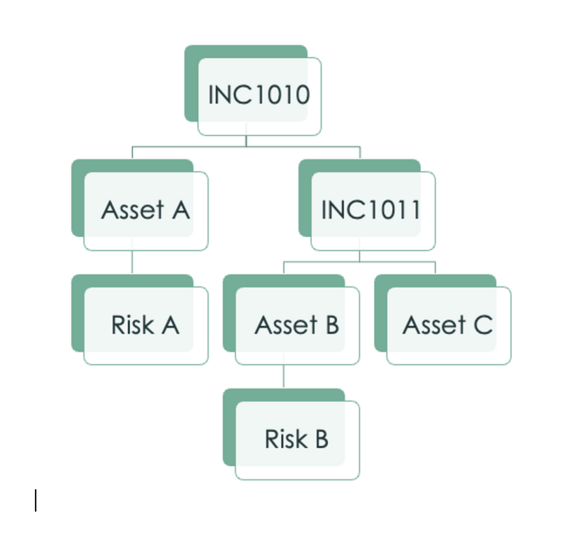

    Estrutura de relacionamento de dados.

    Neste exemplo, INC1010 é o nó principal em que a origem é um incidente. INC1010 tem dois nós secundários:
    1. Ativo A: O item de configuração afetado do Ativo A é o Risco A.
    2. INC1011: Os itens de configuração afetados (ICs) para INC1011 são o Ativo B e o Ativo C. Para o Ativo B, o item de configuração afetado é o Risco B.
    Com o subjacente Estrutura de relação de dados, os seguintes relacionamentos estão configurados:
    • Nós principais:
      • INC1010 -> Ativo A.
      • INC1010 -> INC1011
    • Relacionamentos de nó:
      • Ativo A -> Risco A.
      • INC1011 -> Ativo B.
      • INC1011 -> Ativo C.
      • Ativo B -> Risco B.
    • Nós de entrada:
      • Origem: Incidente
      • Registro: INC1010
      • Níveis máximos: 5
      • Máximo de nós: 1000
    • Nós de saída:
      • INC1010
      • Ativo A.
      • IC1011
      • Risco A.
      • Ativo B.
      • Ativo C.
      • Risco B.
    • Bordas:
      • INC1010 -> Ativo A.
      • INC1010 -> INC1011
      • Ativo A -> Risco A.
      • INC1011 -> Ativo B.
      • INC1011 -> Ativo C.
      • Ativo B -> Risco B.

    Limitações do uso do Estrutura de relação de dados

    . Estrutura de relação de dadostem as seguintes limitações:
    • Os dados obtidos para um objeto não podem ser reutilizados para outra finalidade.
    • As origens fornecidas na estrutura devem ser usadas para buscar as atualizações de dependência em um objeto. Não é possível configurar suas próprias fontes para buscar os dados.
