Analisando relacionamentos de tabela

O mapa de esquema mostra a tabela selecionada em amarelo, normalmente centralizada, e todas as tabelas relacionadas a essa tabela, normalmente mostradas nas laterais.

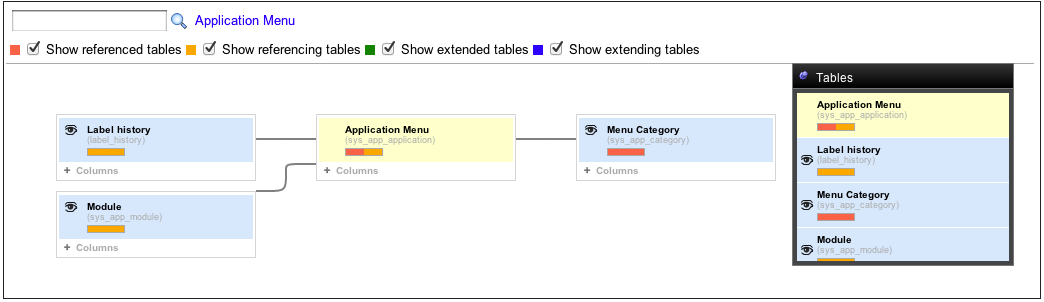

Figura 1. Exemplo de mapa de esquema

A partir deste mapa:

• As caixas de seleção na parte superior permitem que você controle quais relacionamentos serão exibidos. Selecione ou desmarque um tipo de relacionamento para exibir ou ocultar tabelas com esse relacionamento para a tabela selecionada.
• Cada tabela relacionada tem uma barra colorida indicando o relacionamento com a tabela selecionada.
• Você pode apontar para as linhas do conector para exibir os detalhes de um relacionamento entre as duas tabelas.

Nota:

Como os relacionamentos são mostrados como linhas simples para simplificar, os diagramas renderizados não são diagramas de relacionamento de entidade.

Usando o seletor de tabela:

Para exibir um mapa de esquema como uma lista, aponte para o seletor de tabela no canto direito:

Você pode:

• Clique em uma tabela na lista para rolar o mapa de esquema para essa tabela.
• Clique no ícone de olho ao lado de uma tabela listada para ocultar ou mostrar essa tabela no mapa de esquema.
• Clique no ícone de alfinete no seletor para manter a lista aberta.

Usando tabelas relacionadas:

Clique com o botão direito do mouse em um cabeçalho de nó de tabela para exibir um menu de contexto com estas funções:

• Foco nesta tabela: torne a tabela selecionada a nova tabela de foco e redesenhe o mapa do esquema com base na nova seleção.

  A nova tabela de foco é adicionada como uma trilha na parte superior, permitindo que você retorne à tabela anterior a qualquer momento.

• Ir para a lista: exibe a lista de registros da tabela.
• Ir para o dicionário: exibe o dicionário do sistema, filtrado para a tabela selecionada.

Para ocultar uma tabela relacionada da exibição, clique no ícone de olho no cabeçalho do nó (o nó pode ficar visível novamente com o seletor de tabela).

Para tabelas que fazem parte de sua própria hierarquia de derivação, clique no botão expandir (+) no cabeçalho do nó para adicionar sua hierarquia de derivação ao mapa do esquema.

Exibição de mais informações

Clique no botão expandir (+) ao lado de Colunas para expandir os campos da tabela.

Os campos de referência mostram uma anotação vermelha da tabela à qual se referem.

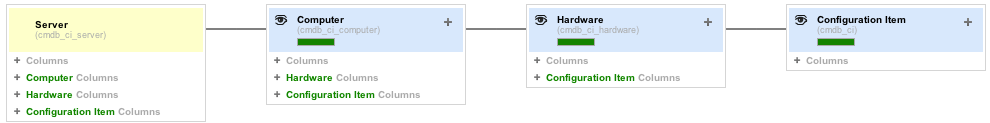

Se alguma tabela se estender de uma tabela, suas colunas serão exibidas na ordem de derivação reversa. Por exemplo:

Aqui, a tabela Servidor [cmdb_ci_server] se estende de Computador [cmdb_ci_computer], Hardware [cmdb_ci_hardware]e Item de configuração [cmdb_ci]e exibe as colunas dessas tabelas.

Da mesma forma, a tabela Computador exibe as colunas das tabelas Hardware e Item de configuração.
