Linhas do tempo da Descoberta

. Descoberta a linha do tempo gera uma exibição gráfica de um Descoberta Registro de status, incluindo informações sobre cada probe e sensor que foi usado na descoberta.

Use as linhas do tempo da Descoberta para exibir o seguinte:

• O fluxo de probes e sensores , incluindo aqueles que são usados com padrões por meio de uma descoberta.
• A duração de cada probe e e sensor executados durante uma descoberta e a proporção de tempo necessária para enfileiramento e processamento.
• Dicas de ferramentas que contêm dados adicionais sobre uma probe e um sensor.
• Registros da Fila do ECC.

Tamanho das descobertas na linha do tempo

Exiba as linhas do tempo de uma descoberta inteira ou de dispositivos individuais em uma descoberta. Por padrão, a descoberta de tamanho máximo que você pode exibir em uma linha do tempo é de 300 entradas na Fila do ECC (150 probes e 150 sensores). Para exibir descobertas maiores, altere a configuração padrão em glide.discovery.timeline.max_entries propriedade.

Exemplos de linhas do tempo da Descoberta

Este exemplo mostra a linha do tempo da Descoberta para as duas primeiras fases da Descoberta (verificação e classificação de portas):

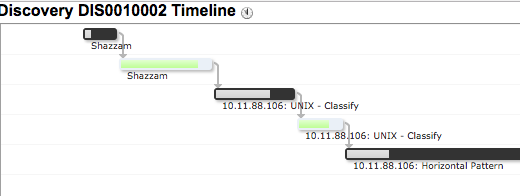

Figura 1. Descoberta (fases iniciais) na linha do tempo

Neste exemplo, a probe e e o sensor Shazzam são executados, seguidos pela probe e e pelo sensor do classificador Unix. O classificador chama a probe de padrão horizontal, que executa um padrão específico.

Exiba a linha do tempo da Descoberta

. Descoberta A linha do tempo gera uma exibição gráfica de um registro de Status da Descoberta, incluindo informações sobre cada probe, sensor e execução de padrão.

Antes de Iniciar

Função necessária: discovery_admin ou admin

Por Que e Quando Desempenhar Esta Tarefa

Procedimento

1. Navegar até Tudo > Descoberta > Status.
2. Selecione um Descoberta na lista de registros.
3. Clique em Mostrar linha do tempo da Descoberta Link relacionado.
4. Limpe o aviso e selecione Dispositivos Lista relacionada.
5. Clique no endereço IP de um dispositivo.
6. No registro Dispositivo, clique em Mostrar linha do tempo da Descoberta Link relacionado.

   . Descoberta a linha do tempo desse dispositivo é exibida.

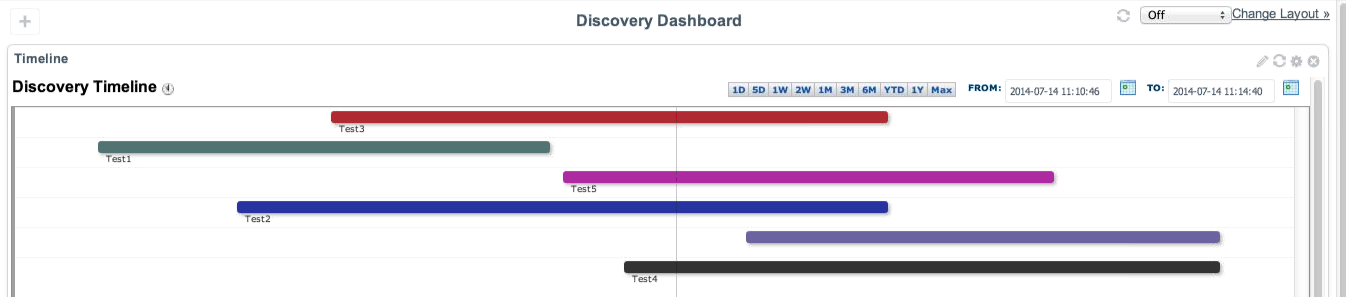

   Figura 2. Linha do tempo da Descoberta



7. Use o controle deslizante rosa na parte superior da linha do tempo para mudar a perspectiva.
   1. Mova o controle deslizante da direita para a esquerda para exibir todas as tarefas em uma linha do tempo longa.
   2. Ajuste os pontos finais do controle deslizante para mudar a ampliação.
      Um controle deslizante estreito amplia os períodos e proporciona uma exibição mais detalhada de linhas do tempo complexas. Um controle deslizante largo amplia a exibição e torna a linha do tempo mais visível na tela.
8. Use o intervalo do seletor na parte superior da tela para ajustar o intervalo de tempo visível.
9. Para limitar a linha do tempo ao comprimento de Descoberta clique em Máx .

   A escala de tempo se ajusta automaticamente à duração do Descoberta. O intervalo de escala de tempo disponível é de um dia a 1 ano.

   Dicas de ferramentas

   Descoberta As linhas do tempo exibem dados de desempenho do probe e do sensor e informações de IC em dicas de ferramentas. Passe o cursor sobre um período para exibir esses dados.

   As probes são exibidas por períodos pretos. O tempo de fila de uma probe é mostrado como uma barra prateada dentro do período e o tempo de processamento é representado pelo espaço restante.

   Os períodos do sensor são vermelhos e o tempo na fila é mostrado como uma barra verde. Os períodos selecionados de qualquer tipo são exibidos em amarelo.

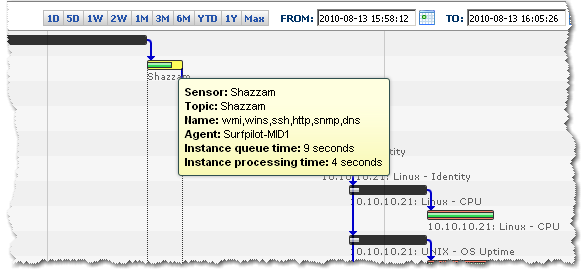

   Figura 3. Sensor Shazzam da linha do tempo da Descoberta



   Fila do ECC

   Clique duas vezes em um período para abrir o registro de Fila do ECC para esse probe ou sensor.

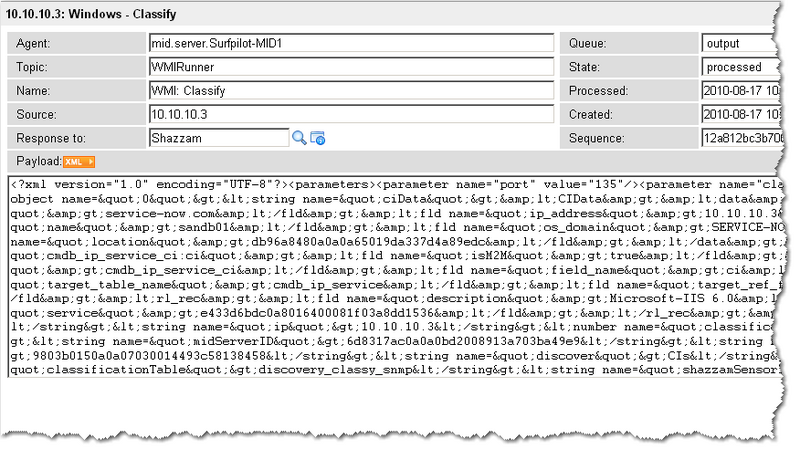

   Figura 4. Fila do ECC da linha do tempo da Descoberta
