Descoberta de armazenamento via SMI-S e CIM

Para ver a lista atual de fornecedores e produtos em conformidade com o SMI-S conforme testado pelo SNIA, consulte Site da SNIA .

Outros tipos de armazenamento, como armazenamento anexado por meio de um host, armazenamento de VM que está disponível em servidores VMware ESX e armazenamento para VM Kernel (KVM), usam um conjunto separado de probes e sensores.

A Descoberta coleta informações sobre redes de área de armazenamento (SAN) e armazenamento conectado à rede (NAS) de dispositivos especializados, como matrizes de armazenamento e comutadores Fibre Channel (FC). E a Descoberta coleta e cria ICs no CMDB para os seguintes itens de informação:

Discos, pools e volumes de matriz
HBAs, portas e controladores Fibre Channel
Exportações FC
Endpoints, zoneamento e switches
Dependências entre subcomponentes de armazenamento

Nota:

Para obter mais informações sobre descoberta de armazenamento e como usar a ferramenta de consulta CIM para solução de problemas, consulte o artigo de conhecimento KB0782305 .

Requisitos

Um servidor CIM usando SMI-S 1,4 ou posterior.
Um ou mais servidores CIM por fornecedor de armazenamento.
Sistemas NAS e SAN dos principais fornecedores, como EMC, Hitachi, HP e NetApp. Os dispositivos de armazenamento SAN devem usar FC.
FC switches dos principais fornecedores, como Brocade e Cisco.
. Credenciais CIM Deve estar disponível para a configuração do SMI-S. As credenciais CIM podem ser diferentes das credenciais do sistema que hospeda o servidor CIM.
Certifique-se de que o SMI-S esteja habilitado para seu produto de armazenamento.
Garanta a conectividade entre o MID Server e o CIM Server.
Novas credenciais CIM precisam ser configuradas na instância. As credenciais do servidor CIM podem ser diferentes do sistema que hospeda o servidor CIM de pré-requisito.

Nota:

Como o provedor de SMI-S armazena em cache as informações do dispositivo de armazenamento, a consulta da Descoberta para o provedor não afeta o desempenho do dispositivo de armazenamento.

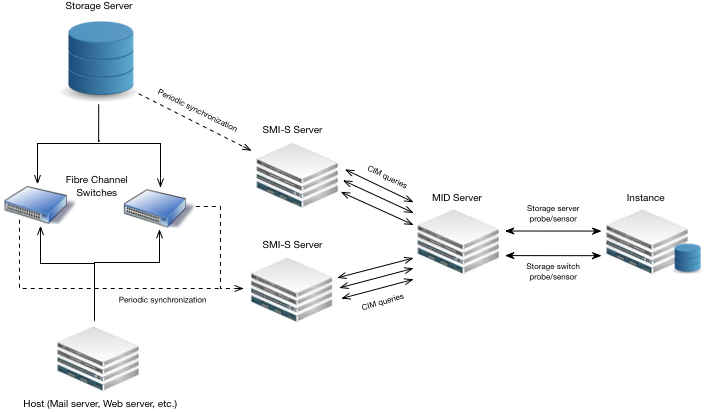

Arquitetura da Descoberta do SMI-S.

Arquitetura CIM

Os probes CIM podem explorar qualquer dispositivo com base no CIM (Common Information Model, Modelo de informação comum) consultando um servidor CIM, também conhecido como CIMOM - Common Information Model Object Manager. Por padrão, Descoberta Usa probes CIM para explorar sistemas de armazenamento e obter os números de série dos servidores ESX.

A Descoberta consulta dispositivos de armazenamento compatíveis com SMI-S usando consultas CIMIQL.

Os seguintes componentes fazem parte do CIM:

CIM (Common Information Model, modelo de informação comum): O CIM permite que várias partes troquem informações sobre elementos gerenciados. CIM representa esses elementos gerenciados e as informações de gestão, ao mesmo tempo que fornece o mecanismo para controlar e gerenciar ativamente os elementos.
SMI-S (Storage Management Initiative Specification, especificação de iniciativa de gestão de armazenamento): O SMI-S é um padrão de uso que descreve métodos de descoberta de armazenamento no lado do fornecedor. A ServiceNow usa o SMI-S para determinar como descobrir CIM. O SMI-S é baseado nos padrões CIM (Common Information Model) e WBEM (Web-Based Enterprise Management), que definem a funcionalidade de gestão via HTTP. O principal objetivo do SMI-S é permitir a gestão de produtos de armazenamento diferentes. ServiceNow Compatível com SMI-S versão 1,4 ou superior.

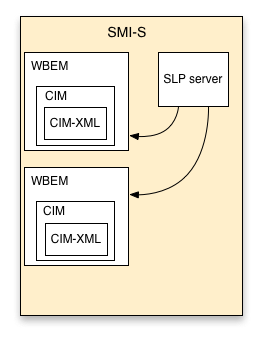

Figura 1. Diagrama padrão CIM SMI-S.
WBEM (Web-based Enterprise Management, gestão empresarial baseada na Web): O WBEM define uma implementação específica do CIM, incluindo protocolos para descobrir e acessar cada implementação de CIM.
SLP (Service Location Protocol, protocolo de local de serviço): O SLP é um protocolo ad hoc para recuperar e associar informações de configuração sobre servidores CIM, como caminhos padrão, capacidades e o namespace de interoperabilidade exato. Descoberta Recupera o namespace de interoperabilidade de um servidor CIM via SLP e passa essas informações para o probe CIM Classificar. O SLP, conhecido aqui como servidor SLP, usa agentes de serviço (SA) para coletar e disseminar informações sobre um servidor CIM em uma sub-rede. Uma sub-rede pode ter vários agentes de serviço.
Nota:
A propriedade de sistema mid.cim.interop.namespace define quatro namespaces de armazenamento padrão:
- interop
- root/interop
- root/pg_interop
- pg_interop
Se você estiver usando vários fornecedores de armazenamento com namespaces personalizados não especificados como um dos padrões, adicione os novos namespaces à lista separada por vírgulas nesta propriedade. Se você pretender continuar usando qualquer um dos namespaces padrão, certifique-se de incluí-los na propriedade.

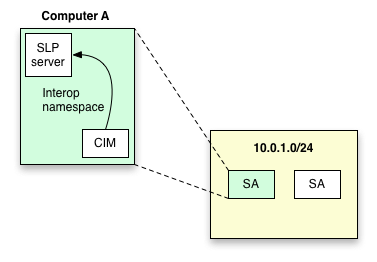

Figura 2. Diagrama de agentes CIM

Suporte a SLP e WBEM

O SLP é necessário para a Descoberta CIM, pois faz parte da pilha SMI-S (Storage Management Initiative Specification, especificação da iniciativa de gestão de armazenamento). Alguns dispositivos de armazenamento podem oferecer suporte ao protocolo WBEM, mas podem não oferecer suporte ao SLP.

Você pode registrar manualmente os serviços do WBEM no SLP usando uma ferramenta Linux comum como slptool. Esta ferramenta tem uma interface de linha de comando que você pode usar para fazer solicitações do UA (User Agent) SLPv2, que geralmente vêm com o pacote do daemon SLP. Para registrar um serviço, forneça um URL e uma lista de atributos. Um exemplo pode ser extraído de um servidor SLP em funcionamento usando a mesma ferramenta.

Esquema da tabela da Descoberta de armazenamento

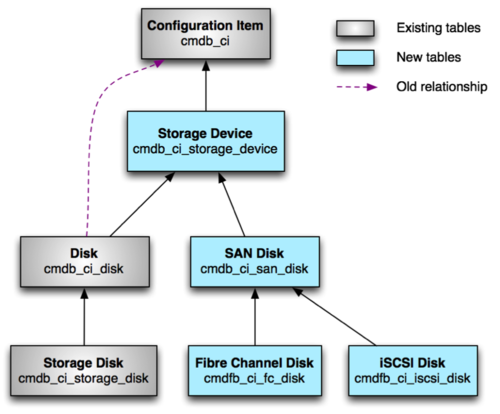

Este diagrama exibe o esquema hierárquico do disco para a Descoberta de armazenamento.

Tabelas e probes da Descoberta de armazenamento

A Descoberta usa as seguintes tabelas e probes para coletar informações sobre dispositivos de armazenamento gerenciados por um provedor de SMI-S.

Tabela 1. Dados coletados
Tabela	Probe
Disco [cmdb_ci_disk]	SMI 1,5 - Servidor de armazenamento
Exportação Fibre Channel [cmdb_ci_fc_export]	SMI 1,5 - Servidor de armazenamento
Porta do Fibre Channel [cmdb_ci_fc_port]	SMI 1,5 - Servidor de armazenamento
Exportação SAN [cmdb_ci_san_export]	SMI 1,5 - Servidor de armazenamento
Controlador de armazenamento [cmdb_ci_storage_controller]	SMI 1,5 - Servidor de armazenamento
Exportação de armazenamento [cmdb_ci_storage_export]	SMI 1,5 - Servidor de armazenamento
Compartilhamento de arquivos de armazenamento [cmdb_ci_storage_fileshare]	Matriz - Compartilhamentos de arquivos
Pool de armazenamento [cmdb_ci_storage_pool]	SMI 1,5 - Servidor de armazenamento
Servidor de armazenamento [cmdb_ci_storage_server]	CIM - Identidade
Comutador de armazenamento [cmdb_ci_storage_switch]	CIM - Identidade
Volume de armazenamento [cmdb_ci_storage_volume]	SMI 1,5 - Servidor de armazenamento
Dispositivo de armazenamento [cmdb_ci_storage_device]	SMI 1,5 - Servidor de armazenamento
Rede de área de armazenamento [cmdb_ci_san]	SMI - Tecido
Conexão SAN [cmdb_ci_san_connection]	SMI - Tecido
Endpoint SAN [cmdb_ci_san_endpoint]	SMI - Tecido
SAN Fabric [cmdb_ci_san_fabric]	SMI - Tecido
SAN [cmdb_ci_san_zone]	SMI - Tecido
Alias da zona SAN [cmdb_ci_san_zone_alias]	SMI - Tecido
Membro do alias da zona SAN [cmdb_ci_san_zone_alias_member]	SMI - Tecido
Membro da zona SAN [cmdb_ci_san_zone_member]	SMI - Tecido
Conjunto de zonas SAN [cmdb_ci_san_zone_set]	SMI - Tecido

Estes probes estão disponíveis, mas não são usados no momento:

Servidor de armazenamento
Matriz - Controladores
Matriz - Discos
Matriz - Pools
Matriz - Portas
Matriz - Volumes
