Analisando relacionamentos de tabela

O mapa de esquema mostra a tabela selecionada em amarelo, normalmente centralizada, e todas as tabelas relacionadas a essa tabela, normalmente mostradas nas laterais.

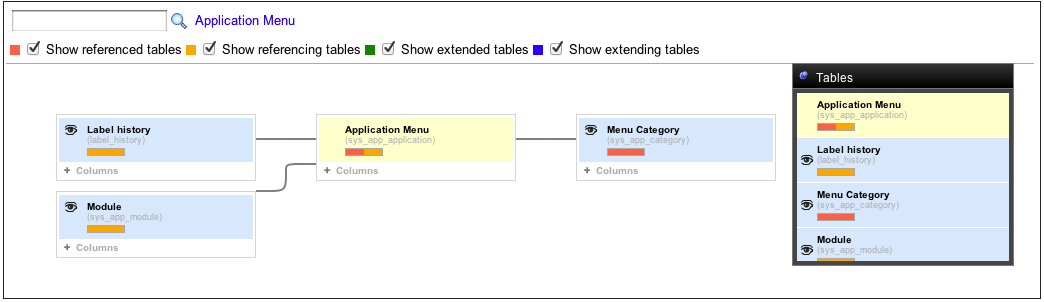

Figura 1. Mapa de esquema de exemplo

Neste mapa:

• As caixas de seleção na parte superior permitem que você controle quais relacionamentos serão exibidos. Selecione ou desmarque um tipo de relacionamento para exibir ou ocultar tabelas com esse relacionamento com a tabela selecionada.
• Cada tabela relacionada tem uma barra colorida que indica o relacionamento com a tabela selecionada.
• Você pode apontar para as linhas do conector para exibir os detalhes de um relacionamento entre as duas tabelas.

Nota:

Como os relacionamentos são mostrados como linhas únicas para simplificar, os diagramas renderizados não são diagramas de relacionamento de entidade.

Usando o Seletor de tabela:

Para exibir um mapa de esquema como uma lista, aponte para o seletor de tabela no canto direito:

Você pode:

• Clique em uma tabela na lista para rolar o mapa de esquema até essa tabela.
• Clique no ícone de olho ao lado de uma tabela listada para ocultar ou mostrar essa tabela no mapa de esquema.
• Clique no ícone Fixar no seletor para manter a lista aberta.

Usando tabelas relacionadas:

Clique com o botão direito do mouse em um cabeçalho de nó de tabela para exibir um menu de contexto com estas funções:

• Foco nesta tabela : Torne a tabela selecionada a nova tabela de foco e redesenhe o mapa de esquema com base na nova seleção.

  A nova tabela de foco é adicionada como uma trilha de navegação na parte superior, permitindo que você retorne à tabela anterior a qualquer momento.

• Ir para a lista : Exibe a lista de registros da tabela.
• Ir para o dicionário : Exibe o dicionário do sistema, filtrado para a tabela selecionada.

Para ocultar uma tabela relacionada da exibição, clique no ícone de olho no cabeçalho do nó (o nó pode se tornar visível novamente com o seletor de tabela).

Para tabelas que fazem parte de sua própria hierarquia de derivação, clique no botão Expandir ( . ) no cabeçalho do nó para adicionar sua hierarquia de derivação ao mapa de esquema.

Exibindo mais informações

Clique no botão Expandir ( . ) ao lado Colunas para expandir os campos da tabela.

Os campos de referência mostram uma notação vermelha da tabela à qual eles se referem.

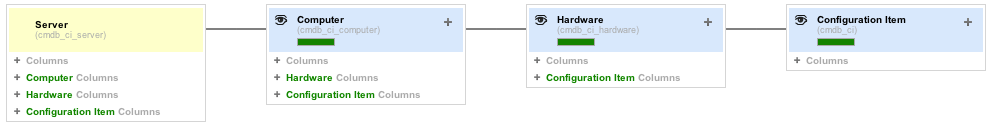

Se alguma tabela se estender a partir de uma tabela, suas colunas serão exibidas em ordem de derivação reversa. Por exemplo:

Aqui, o Servidor [cmdb_ci_server] A tabela se estende do computador [cmdb_ci_computer] , Hardware [cmdb_ci_hardware] E Item de configuração [cmdb_ci] e exibe as colunas dessas tabelas.

Da mesma forma, a tabela Computador exibe as colunas das tabelas Hardware e Item de configuração.
