Interface utilisateur Studio de conception de bureau de RPA
En savoir plus sur l’interface Studio de conception de bureau de RPA utilisateur.
Studio de conception de bureau de RPA Accueil

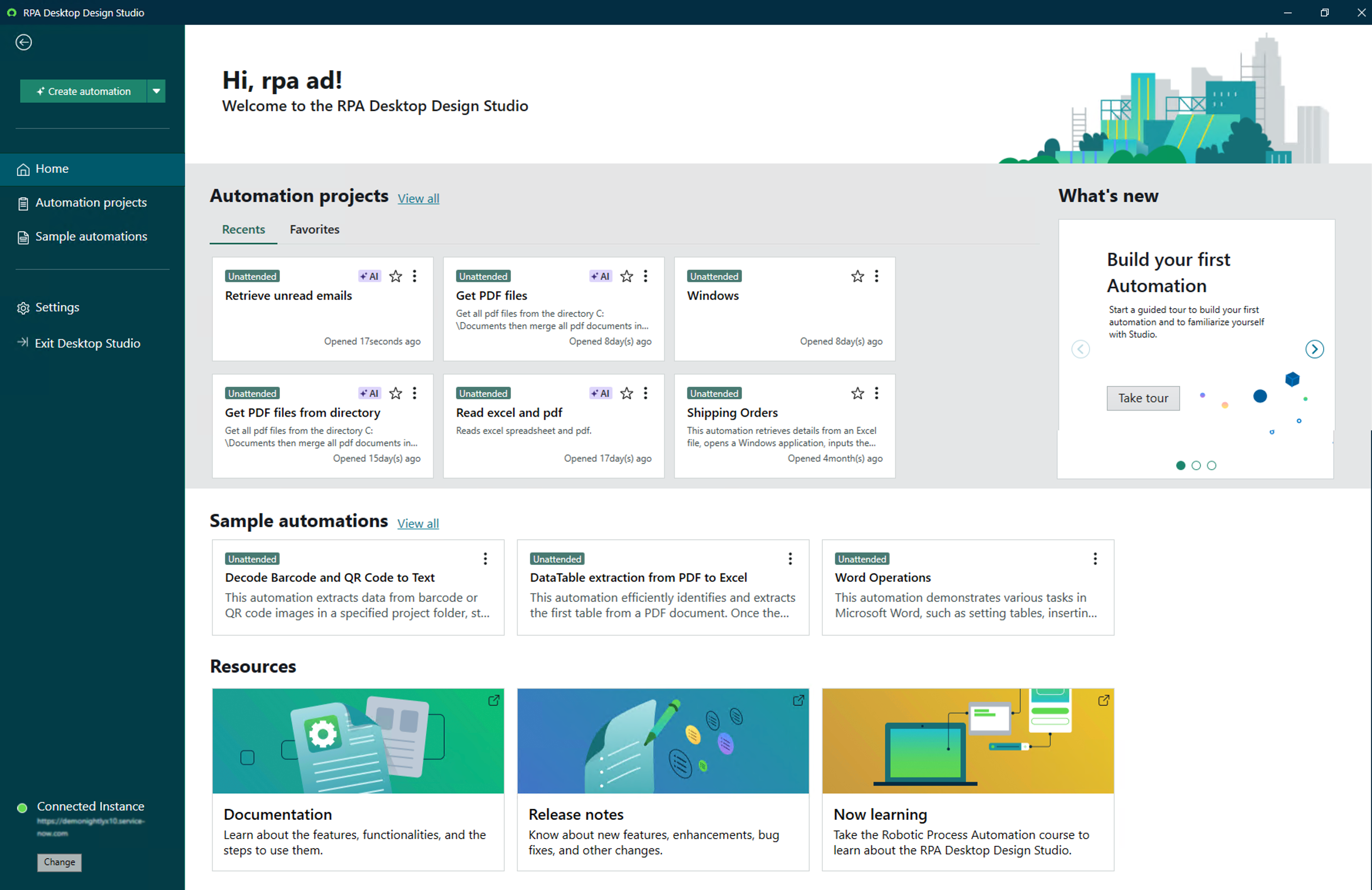

La page d’accueil Studio de conception de bureau de RPA vous permet de créer et d’ouvrir vos projets d’automatisation, de passer en revue votre travail sur ces projets et d’accéder à des ressources qui vous aident à concevoir des automatisations. La page d’accueil par défaut du Studio de conception de bureau de RPA est illustrée dans l’exemple suivant.
Créez des automatisations, des activités et des ajouts de logique d’automatisation à partir d’instructions textuelles et d’options d’aperçu à l’aide de la Now Assist commande for Centre de RPA. Pour plus d'informations, consultez Now Assist pour Centre de RPA.

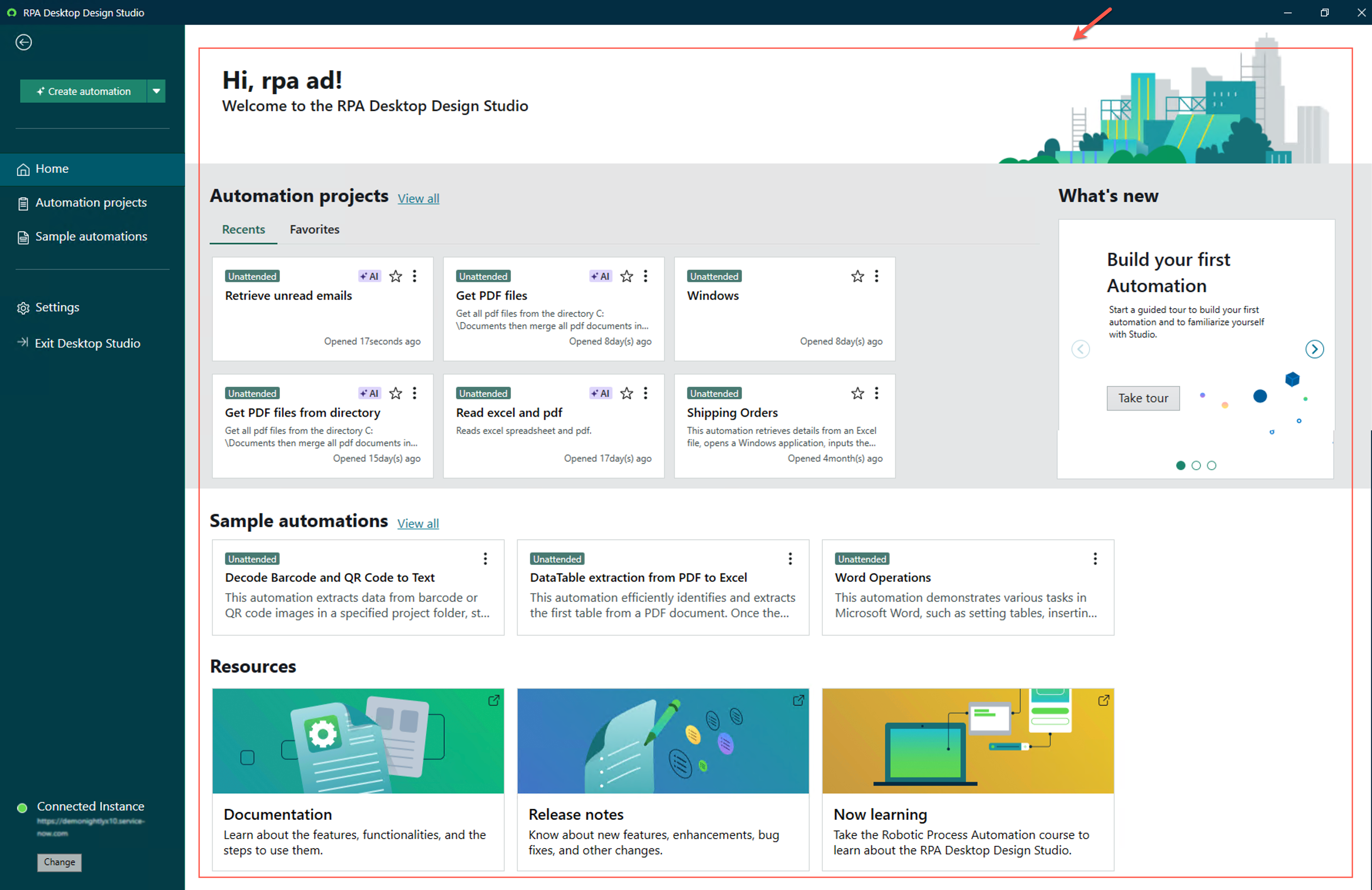

Lorsque vous lancez le Studio de conception de bureau de RPA pour la première fois, un écran d’accueil s’affiche pour faire une visite rapide du studio de bureau et en savoir plus sur ses fonctionnalités. Pour effectuer une visite guidée, sélectionnez Suivant sur l’écran d’accueil. La visite guidée vous aide à créer votre première automatisation. Vous pouvez choisir votre parcours préféré pour créer une automatisation. Vous pouvez créer une automatisation avec ou sans cas d’utilisation. Sélectionnez Démarrer pour commencer la visite guidée.

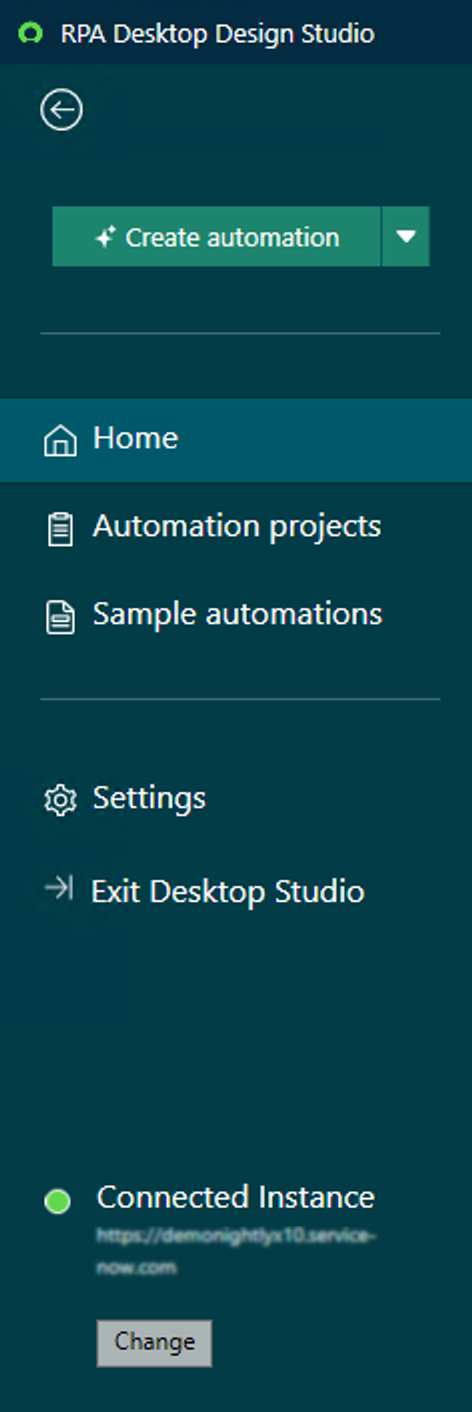

| Champ | Description |
|---|---|
| Créer une automatisation | Créez un projet d’automatisation non assisté et assisté. Pour plus d'informations, consultez Créer un projet d’automatisation manuellement et Créer une automatisation avec Now Assist. |
| Créer une compétence | Créez un projet d’automatisation des compétences. Pour plus d'informations, consultez Créer un projet de compétences dans Studio de conception de bureau de RPA. Une automatisation des compétences est un composant réutilisable. Vous pouvez créer une compétence afin de pouvoir fournir des options prédéfinies pour d’autres processus d’automatisation. Par exemple, si une fonctionnalité de connexion est utilisée dans quatre automatisations différentes, cette fonctionnalité de connexion peut être créée en tant que compétence que vous pouvez réutiliser dans les automatisations. |
| Accueil | Page d’accueil de l’application Studio de conception de bureau de RPA . |
| Projets d’automatisation | Affichez la liste des projets d’automatisation que vous avez récemment créés. Vous pouvez ouvrir un projet local ou un projet cloud. Pour plus d'informations, consultez Ouvrir un projet d’automatisation locale dans Studio de conception de bureau de RPA et Ouvrir un projet d’automatisation du cloud dans Studio de conception de bureau de RPA. Vous pouvez marquer les projets requis comme favoris. Sélectionnez l’icône à trois points en regard d’un projet d’automatisation et accédez aux options suivantes :
|
| Exemples d’automatisations | Un exemple d’automatisation est une automatisation prédéfinie qui montre comment les différents composants sont configurés pour un cas d’utilisation spécifique. fournit Studio de conception de bureau de RPA plusieurs exemples d’automatisations qui répondent à différents cas d’utilisation. Par exemple, extraire des données d’un PDF et les insérer dans un fichier Excel. Sélectionnez l’icône à trois points en regard d’un exemple d’automatisation et accédez aux options suivantes :
Pour plus d'informations, consultez Utiliser des exemples d’automatisations dans Studio de conception de bureau de RPA et Exemples d’automatisations. |
| Paramètres | Spécifiez l’emplacement des projets d’automatisation à télécharger dans le champ Emplacement . Cochez la case Demander à chaque fois avant le téléchargement pour changer l’emplacement des projets d’automatisation lors du téléchargement. Affichez la Studio de conception de bureau de RPA version et la version groupée du module d’extension. |
| Quitter Desktop Studio | Quitte l’application Studio de conception de bureau de RPA . |
| Changement | Ouvre la fenêtre du gestionnaire de connexion. Pour en savoir plus, consultez Se connecter à une instance à partir Centre de RPA de Studio de conception de bureau de RPA. Vous ne pouvez pas vous connecter à une autre instance après le Studio de conception de bureau de RPA lancement. Pour vous connecter à une autre instance, vous devez fermer et rouvrir l’application Studio de conception de bureau de RPA . |
- Projets d’automatisation : affichez la liste des projets d’automatisation que vous avez récemment créés en sélectionnant Afficher tout. Affichez les projets d’automatisation récents dans l’onglet Récents . Marquez les projets requis comme favoris. Affichez les projets d’automatisation favoris dans l’onglet Favoris pour un accès rapide.
Sur la carte d’automatisation, affichez le type, le nom et la description de l’automatisation, ainsi que l’horodatage de sa dernière ouverture. Les automatisations créées à l’aide de Now Assist ont Centre de RPA une icône IA (icône
- Exemples d’automatisations : affichez la liste de tous les exemples d’automatisations en sélectionnant Afficher tout.
Dans l’exemple de carte d’automatisation, affichez le type, le nom et la description de l’automatisation.
Pour plus d'informations, consultez Utiliser des exemples d’automatisations dans Studio de conception de bureau de RPA.
- Ressources- En savoir plus sur la documentation, les Studio de conception de bureau de RPA notes de version et ServiceNow University les cours. Sélectionnez une carte pour accéder à la page Web respective.
- Nouveautés - Affichez les nouvelles fonctionnalités Studio de conception de bureau de RPA. Par exemple, vous pouvez créer votre première automatisation en démarrant une visite guidée. Sélectionnez Suivre la visite guidée pour commencer la visite guidée.
Surface de conception

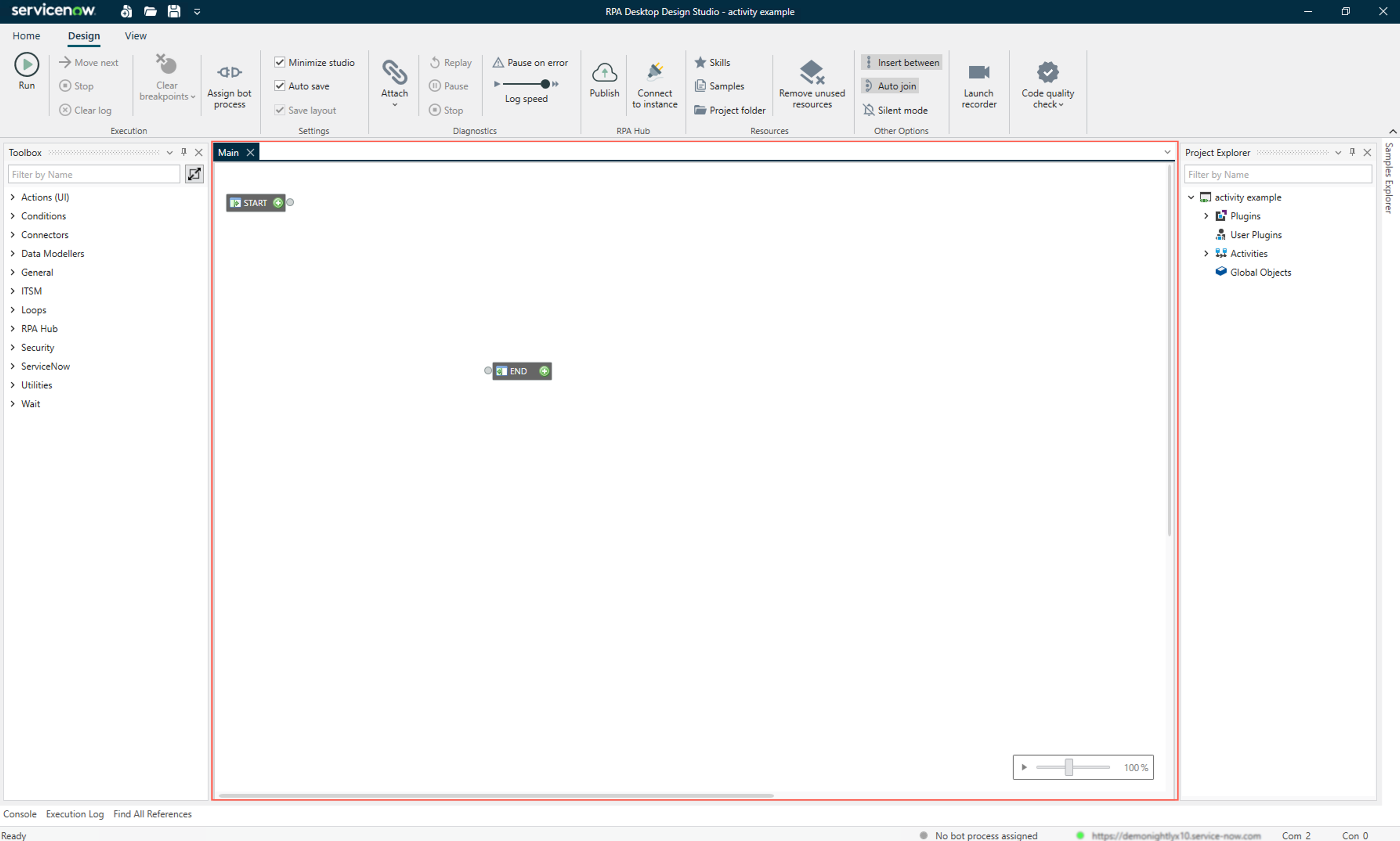

La zone marquée en rouge dans l’exemple suivant est l’aire de conception. Pour créer des automatisations, faites glisser les composants du volet Boîte à outils vers l’aire de conception.
Vous pouvez également créer des automatisations en faisant glisser les activités et les variables à partir du volet Explorateur de projets ou en faisant glisser des méthodes et des événements à partir du volet Explorateur d’objets.
Créez des automatisations, des activités et des ajouts de logique d’automatisation à partir d’instructions textuelles et d’options d’aperçu à l’aide de la Now Assist commande for Centre de RPA. Pour plus d'informations, consultez Utilisant Now Assist pour Centre de RPA.
Les composants de début et de fin sont les composants par défaut de chaque activité. Ils sont le point de départ et d’arrivée d’une activité. Vous ne pouvez pas supprimer ces composants.
Améliorez la logique d’automatisation avec des instructions textuelles, soit sur l’aire de conception, soit en sélectionnant un composant, soit en utilisant l’application Now Assist for Centre de RPA . Pour plus d'informations, consultez Créer une automatisation avec Now Assist.
Lorsque vous fermez cette application, vous êtes déconnecté de l’instance Studio de conception de bureau de RPAServiceNow .
Voici une liste d’actions que vous pouvez effectuer sur l’aire Conception :
- Sélectionner plusieurs composants
- Pour sélectionner plusieurs composants, vous pouvez sélectionner un ou plusieurs composants en maintenant la touche Ctrl enfoncée, puis en sélectionnant la barre de titre du composant.
- Copier, coller et couper des composants ou des méthodes
- Vous pouvez copier ou couper et coller des composants ou des méthodes à l’aide des raccourcis clavier ou du menu contextuel.
Pour utiliser les raccourcis clavier, effectuez les actions suivantes.
- Sélectionnez les composants que vous souhaitez copier et appuyez sur les touches Ctrl + C puis sur les touches Ctrl + V.
- Sélectionnez les composants que vous souhaitez couper et appuyez sur les touches Ctrl + X puis sur les touches Ctrl + V.
Pour utiliser le menu contextuel, procédez comme suit.- Sélectionnez les composants que vous souhaitez copier ou couper.
- Cliquez avec le bouton droit sur la barre de composant de l’un des composants.
- Sélectionnez Couper ou Copier.
- Supprimer les composants
- Pour supprimer des composants, sélectionnez-les, cliquez avec le bouton droit sur l’un des composants sélectionnés, puis sélectionnez Supprimer.
- Utiliser les paramètres de zoom
- Dans l’aire Conception, vous pouvez effectuer un zoom avant et arrière pour augmenter ou réduire la vue d’une activité spécifique.

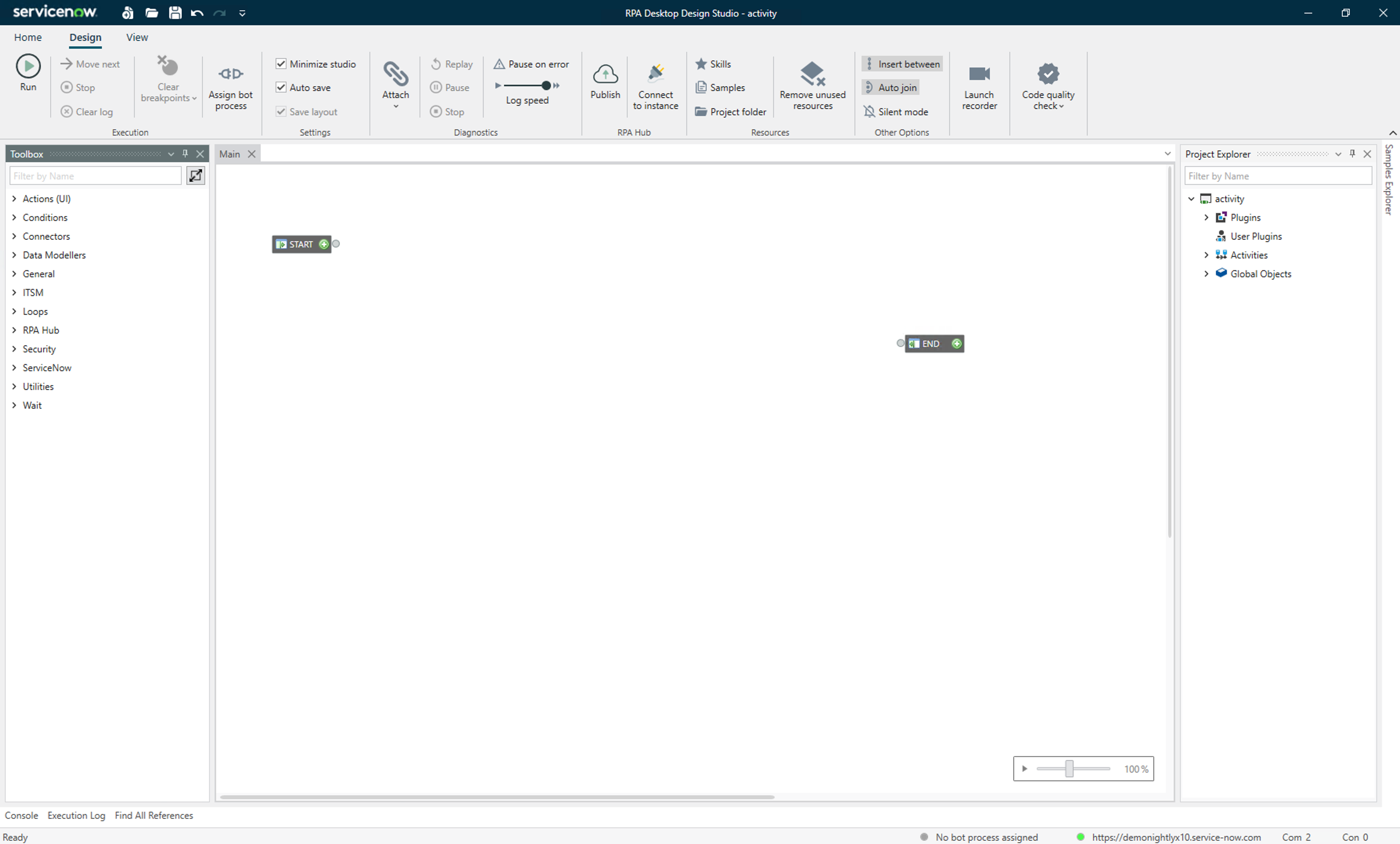

- Les paramètres de zoom se trouvent dans le coin inférieur droit de l’aire de conception, comme illustré dans l’exemple suivant.
Figure 5. Paramètres de zoom - Raccourci de défilement
- Pour faire défiler horizontalement l’aire de conception, appuyez sur la touche Maj et faites défiler à l’aide de la souris.
Barre d’outils d’accès rapide

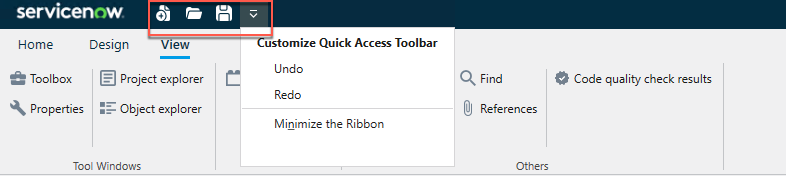

La barre d’outils d’accès rapide, illustrée dans l’exemple suivant, vous permet de créer, d’ouvrir, d’enregistrer, d’annuler et de rétablir vos projets d’automatisation. Vous pouvez également réduire le ruban ou modifier sa position à l’aide des options fournies dans la barre d’outils.
Onglet Conception

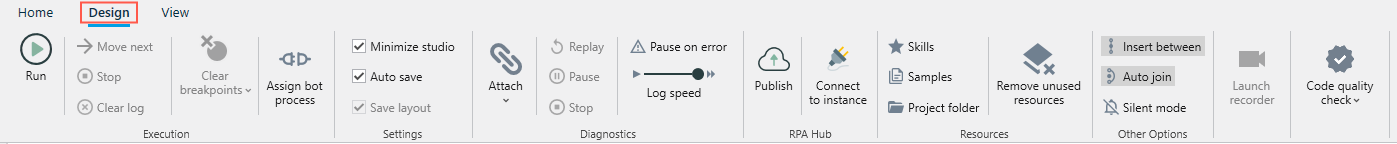

L’onglet Conception vous fournit des options qui vous permettent d’exécuter une automatisation, de configurer les paramètres de la , de vous aider dans les diagnostics, de publier des options, de vous connecter à une instance et d’accéder à d’autres ServiceNow ressources telles que le Studio de conception de bureau de RPA lancement d’un enregistreur. L’exemple suivant vous montre les options affichées avec l’onglet Conception .
| Champ | Description |
|---|---|
| Section d’exécution | |
| Exécution | Utilisez le bouton Exécuter pour démarrer l’exécution du workflow d’un projet d’automatisation. |
| Déplacer suivant | Utilisez le bouton Déplacer suivant pour passer au composant suivant où un point d’arrêt est atteint. Cette option n’est activée que lorsque le flux d’exécution atteint un point d’arrêt. |
| Arrêter | Utilisez le bouton Arrêter pour arrêter l’exécution du workflow d’un projet d’automatisation. |
| Effacer le journal | Utilisez le bouton Effacer le journal pour effacer le journal d’exécution. |
| Effacer les points d’arrêt | Utilisez le bouton Effacer les points d’arrêt pour supprimer tous les points d’arrêt de l’automatisation. Cette option est activée lorsqu’au moins un point d’arrêt est défini. Cliquez sur le bouton flèche vers le bas en regard du bouton Effacer les points d’arrêt et sélectionnez Tout rechercher pour localiser les points d’arrêt spécifiques dans la section Rechercher toutes les références. |
| Affecter un processus de bot | Affectez le package d’automatisation à un processus de bot et utilisez les ressources de l’automatisation. Pour en savoir plus sur l’affectation d’un processus de bot, reportez-vous à Affecter un processus de bot à un projet d’automatisation. |
| Section des paramètres | |
| Réduire Studio | Cochez la case Réduire Studio pour réduire le lors d’une Studio de conception de bureau de RPA exécution d’automatisation. Vous pouvez réduire le Studio de conception de bureau de RPA lorsque vous sélectionnez le bouton Exécuter pour exécuter l’automatisation. |
| Enregistrer automatiquement | Cochez la case Enregistrer automatiquement pour enregistrer automatiquement votre fichier de projet d’automatisation au fur et à mesure que vous travaillez. |
| Enregistrer la mise en page | Cochez la case Enregistrer la mise en page pour enregistrer la mise en page du Studio de conception de bureau de RPA volet du . |
| Section Diagnostics | |

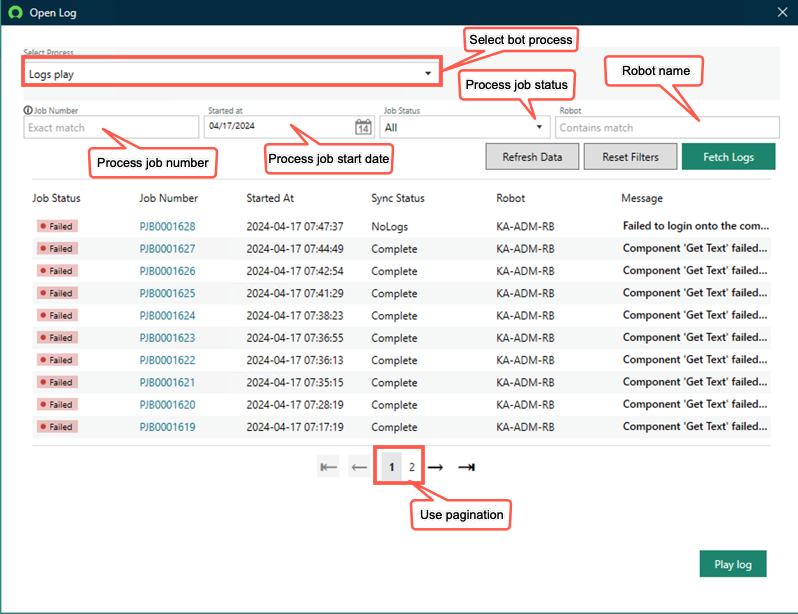

| Joindre | Vous pouvez consulter les journaux d’exécution d’un processus déjà exécuté. Pour réviser, utilisez le bouton Joindre pour joindre un fichier journal d’exécution local ou un fichier journal d’exécution distant enregistré dans l’instance ServiceNow . Pour trouver un journal d’exécution distant, spécifiez vos critères ou utilisez la pagination pour accéder à la page requise dans la fenêtre Ouvrir le journal . Après avoir spécifié les critères, effectuez les étapes.
Les enregistrements de tâche de processus suivants ne sont pas affichés dans la fenêtre Joindre un journal :
|
| Rejouer | Utilisez le bouton Relire pour relire l’exécution du journal en pièce jointe. |
| Pause | Utilisez le bouton Pause pour mettre en pause l’exécution du journal associé. |
| Arrêter | Utilisez le bouton Arrêter pour arrêter l’exécution du journal en pièce jointe. |
| Pause en cas d’erreur | Utilisez le bouton Mettre en pause en cas d’erreur pour mettre en pause l’exécution du journal joint si une erreur se produit pendant l’exécution. |
| Vitesse de journal | Ajustez le curseur Vitesse de journal pour contrôler la vitesse lorsque vous relisez l’automatisation à l’aide de journaux. Par défaut, le curseur est ajusté au centre, où il faut une seconde pour exécuter chaque composant. Si vous diminuez la vitesse de journalisation, chaque composant prend le même temps que lors de l’exécution. Si vous augmentez la vitesse de journalisation, tous les composants sont exécutés instantanément lors de la relecture. |
| Centre de RPA | |
| Publier | Utilisez le bouton Publier pour publier le projet d’automatisation dans .Centre de RPA |
| Se connecter à l’instance | Utilisez le bouton Se connecter à l’instance pour vous connecter à une instance existante ServiceNow ou pour ajouter ServiceNow les détails de l’instance. |
| Section des ressources | |
| Compétences | Utilisez le bouton Compétences pour afficher les projets d’automatisation des compétences dans le volet Explorateur de compétences. Vous pouvez réutiliser ces projets d’automatisation des compétences en faisant glisser le projet d’automatisation des compétences du volet Explorateur de compétences vers l’aire de conception. Elle s’affiche en tant qu’activité à distance. |
| Échantillons | Sélectionnez le bouton Exemples pour consulter les exemples d’automatisations dans le volet Explorateur d’échantillons. Un exemple d’automatisation montre comment exécute Studio de conception de bureau de RPA un projet d’automatisation. Les exemples d’automatisations sont classés en catégories Débutant, Intermédiaire, Avancé, Références et Assisté en fonction de la complexité et des cas d’utilisation des automatisations. Pour plus d'informations, consultez Utiliser des exemples d’automatisations dans Studio de conception de bureau de RPA. |
| Dossier du projet | Utilisez le bouton Dossier du projet pour ouvrir le dossier du projet d’automatisation actuel. |
| Supprimer les ressources inutilisées | Utilisez le bouton Supprimer les ressources inutilisées pour supprimer les variables, les références et les modules d’extension utilisateur inutilisés. |
| Section Autres options | |
| Insérer entre | Utilisez le bouton Insérer entre pour vous connecter au composant le plus proche avec un port de contrôle libre à gauche du composant nouvellement déposé. |
| Joindre automatiquement | Utilisez le bouton Jointure automatique pour remapper les connexions entre les deux composants lorsqu’un composant est supprimé. |
| Mode silencieux | Utilisez le bouton Mode silencieux pour exécuter le projet d’automatisation sans ouvrir d’autres onglets d’activité. |
| Lancer l’enregistreur | Capturez vos actions à partir de vos applications de bureau ou Web et convertissez-les en flux d’automatisation à l’aide de l’option d’enregistrement. Pour plus d’informations sur l’enregistrement des automatisations, voir Enregistrement des automatisations. |
| Vérification de la qualité du code | Inspectez un projet d’automatisation d’activité ou d’achèvement pour détecter tout problème d’automatisation empêchant la progression de l’automatisation à l’aide de la fonctionnalité Vérification de la qualité du code. Pour plus d’informations sur la façon d’effectuer un contrôle de la qualité du code dans , reportez-vous à Studio de conception de bureau de RPA la section Contrôle de la qualité du code dans Studio de conception de bureau de RPA. |
Onglet Vue

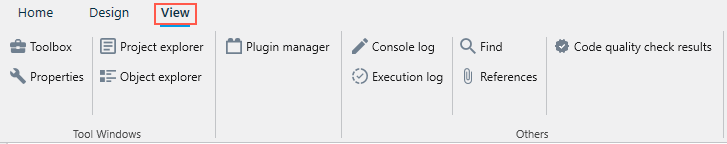

L’onglet Affichage , illustré dans l’exemple suivant, vous permet d’afficher les fenêtres d’outils lorsqu’elles sont fermées, d’installer des modules d’extension supplémentaires à l’aide de l’option Gestionnaire de modules d’extension, d’afficher le journal de la console et le journal d’exécution, de rechercher des composants et de rechercher toutes les références.
| Section ou champ | Description |
|---|---|
| Section Fenêtres d’outils | Cliquez sur chaque volet de la fenêtre d’outils (Boîte à outils, Explorateur de projet, Propriétés et Explorateur d’objets) pour rouvrir ces volets lorsqu’ils sont fermés. |
| Gestionnaire de modules d’extension | Utilisez le bouton Gestionnaire de modules d’extension pour installer des modules d’extension supplémentaires afin de concevoir les automatisations requises pour créer des projets d’automatisation. Pour plus d'informations, consultez Gérer les modules d’extension dans Studio de conception de bureau de RPA. |
| Section Autres | |
| Journal de la console | Utilisez le bouton Console pour ouvrir la section Console , s’il est fermé. Cette section contient les informations relatives au composant Journal de console. |
| Journal d'exécution | Utilisez le bouton Journal d’exécution pour ouvrir la section Journal d’exécution, s’il est fermé. Vous pouvez afficher les journaux d’erreurs de l’exécution de l’automatisation dans cette section, lorsque vous joignez les journaux. |
| Rechercher | Utilisez le bouton Rechercher pour rechercher des composants dans le projet d’automatisation. |
| Références | Utilisez le bouton Références pour afficher le volet de navigation, s’il est fermé. |
| Résultats de vérification de la qualité du code | Affiche les détails de l’exécution de la vérification de la qualité du code. |
Volet de l’explorateur de projet

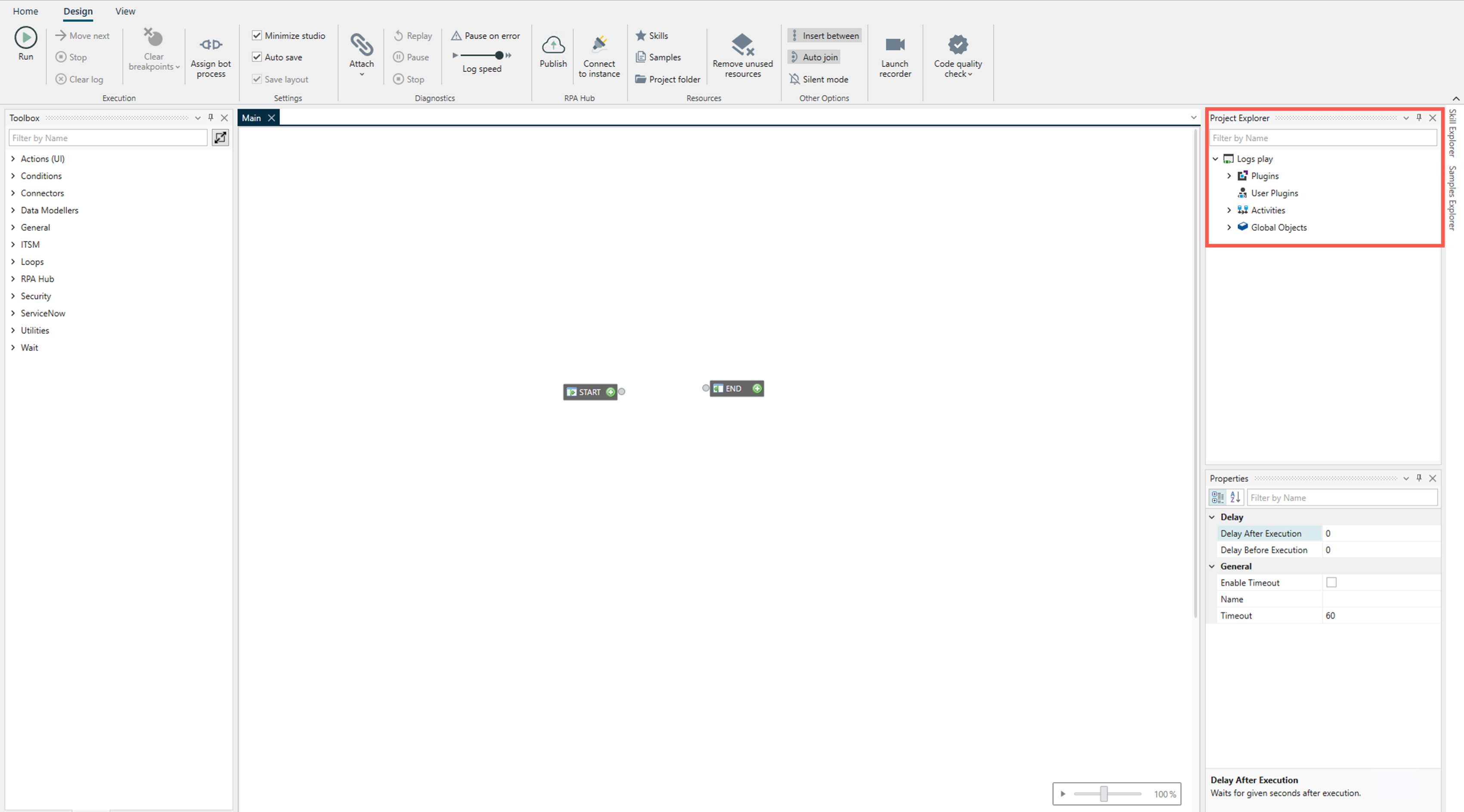

La zone marquée en rouge dans l’exemple suivant est le volet Explorateur de projet. Vous pouvez voir tous les artefacts utilisés dans le projet d’automatisation actuel dans ce volet. Les artefacts comprennent les activités, les modules d’extension, les modules d’extension utilisateur, les objets globaux et les formulaires (si vous créez un projet d’automatisation assistée).
Volet de la boîte à outils

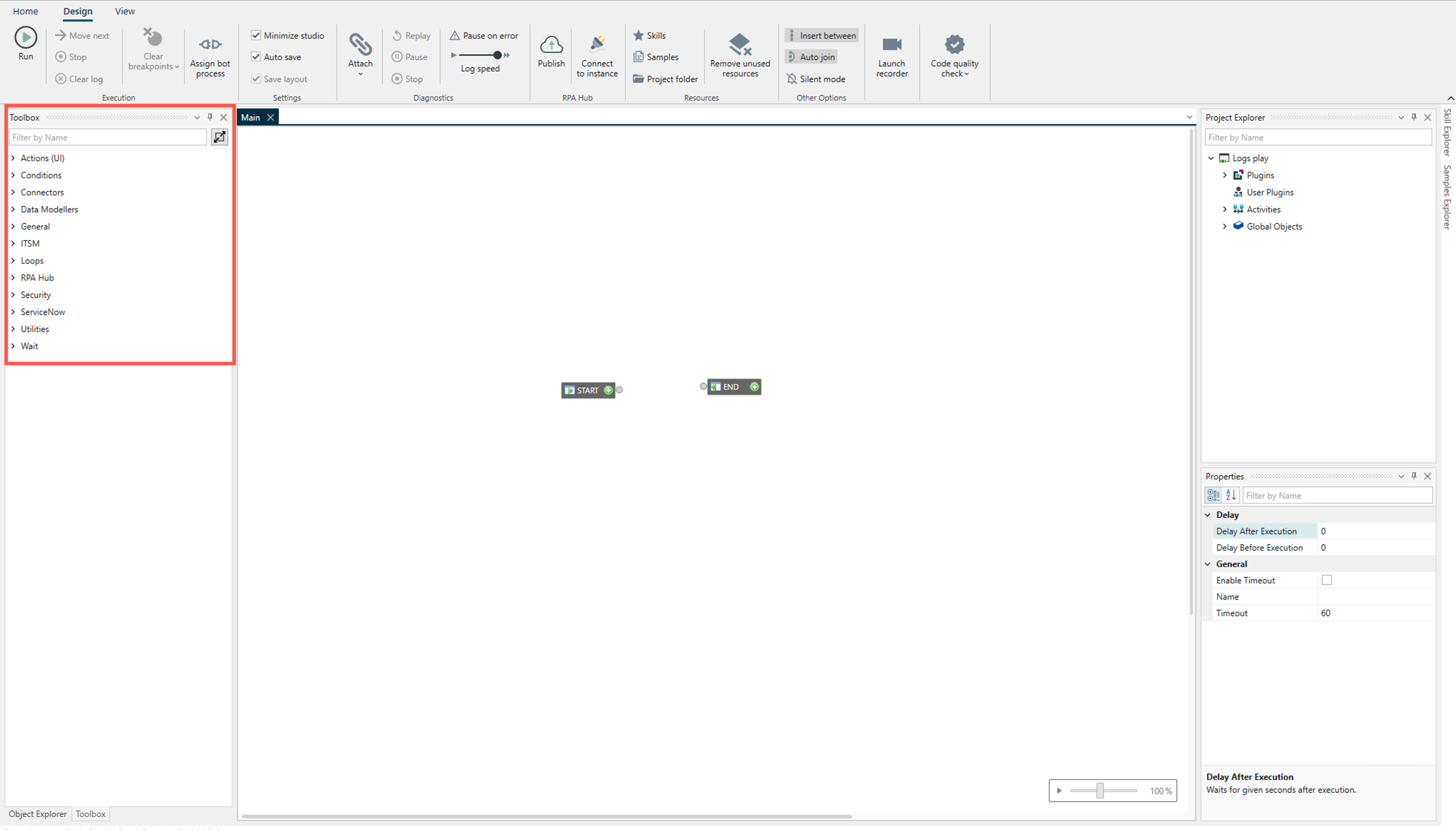

La zone marquée en rouge dans l’exemple suivant est le volet Boîte à outils. Ce volet vous permet de voir tous les composants et connecteurs disponibles dans le .Studio de conception de bureau de RPA
Les composants sont répertoriés dans plusieurs catégories. Vous pouvez développer chaque groupe de composants pour afficher les composants individuels qui peuvent être utilisés sur l’aire de conception.
Recherchez les composants disponibles dans la boîte à outils en saisissant le texte dans le champ Filtrer par nom .
Panneau Propriétés

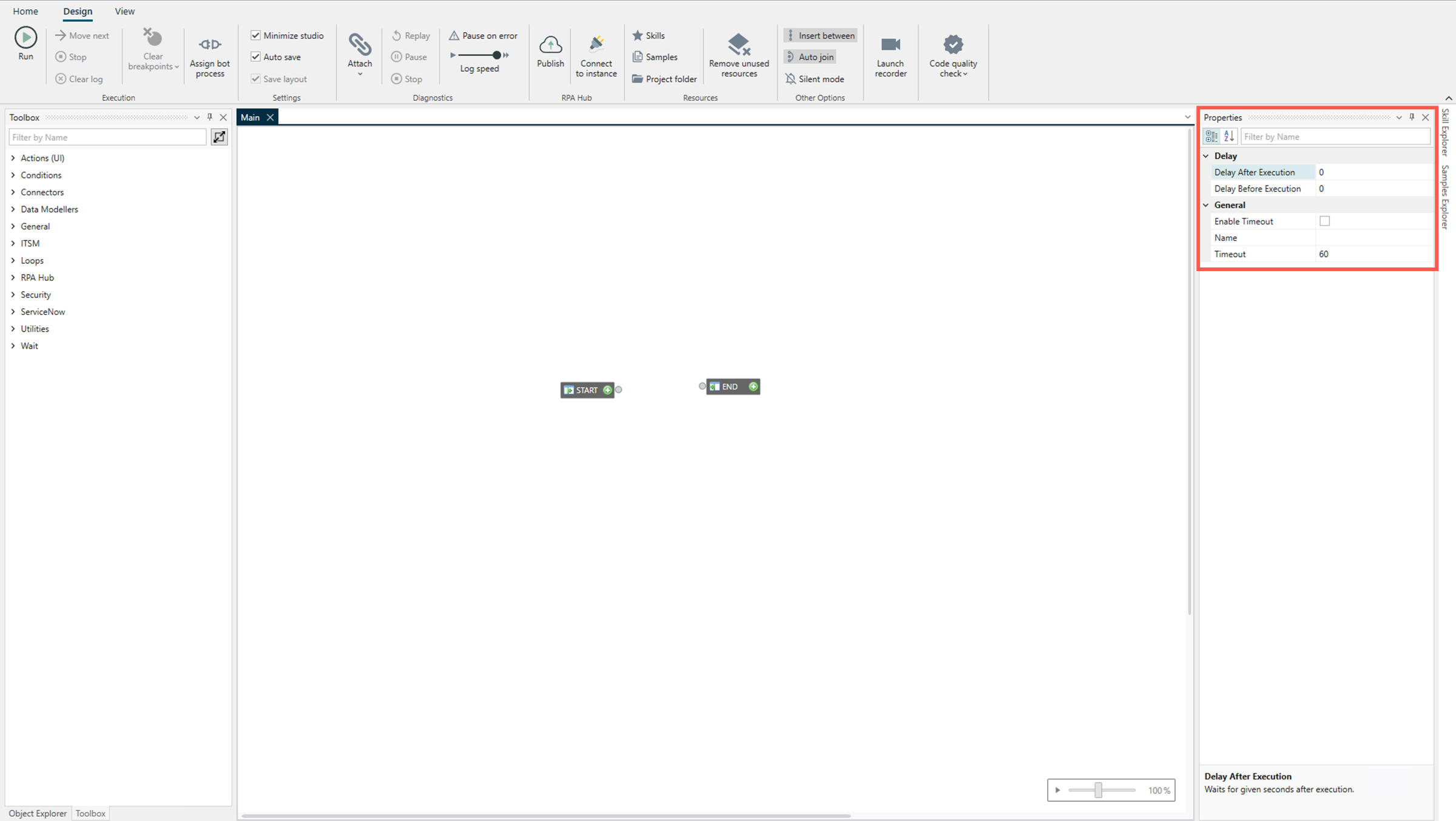

La zone marquée en rouge dans l’exemple suivant est le volet Propriétés. Chaque composant, connecteur, activité ou objet global possède plusieurs propriétés qui apparaissent dans le volet Propriétés.
Les propriétés vous aident à affiner la fonctionnalité des objets.
Volet de l’explorateur d’objets

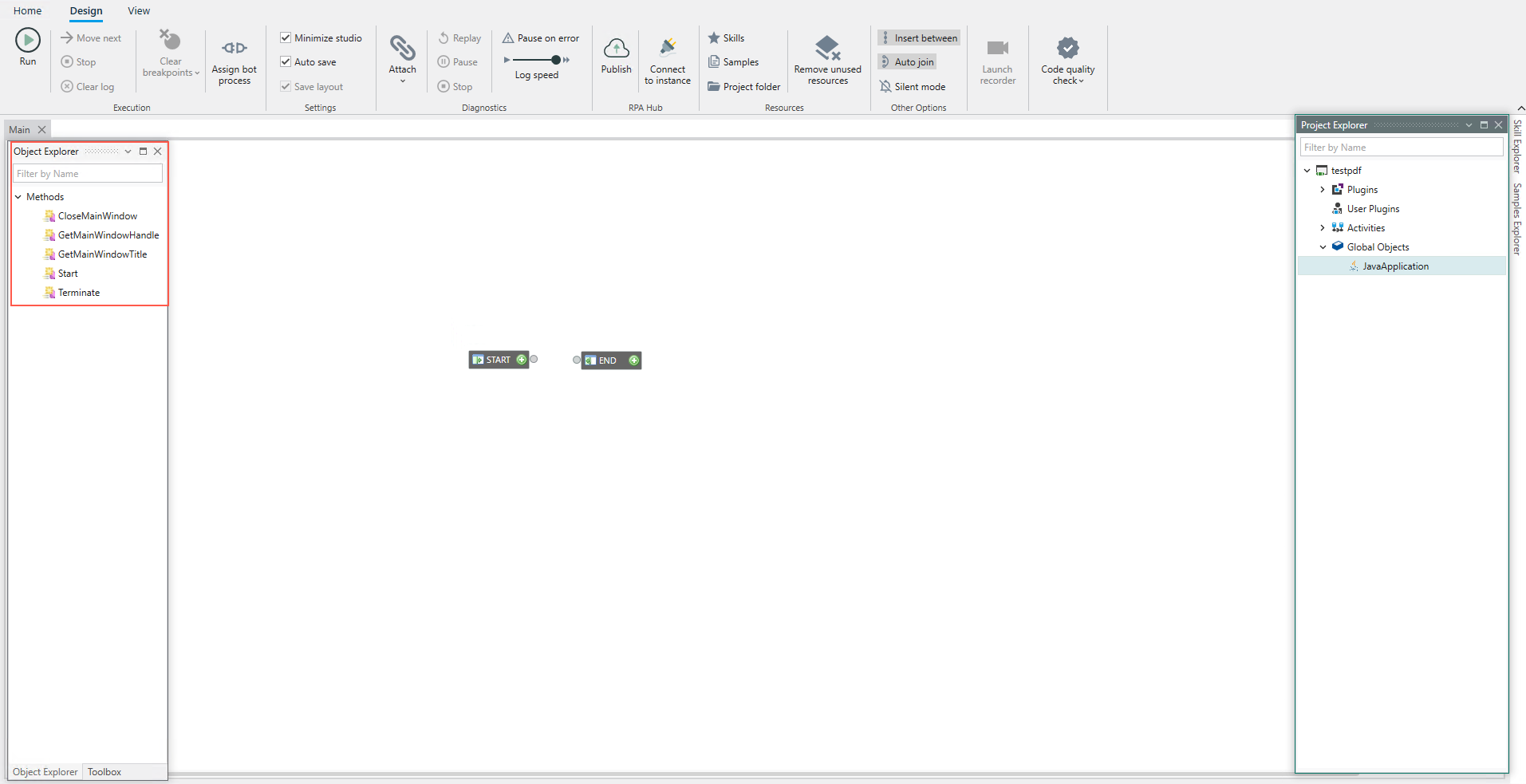

La zone marquée en rouge dans l’exemple suivant est le volet Explorateur d’objets. Les méthodes et les événements associés aux objets du volet Explorateur de projet apparaissent dans ce volet.
Double-cliquez sur l’objet spécifique dans le volet de l’Explorateur de projet pour afficher ses méthodes et événements associés.
Par exemple, vous pouvez cliquer sur un connecteur de liste que vous avez ajouté dans le nœud Objets globaux pour afficher les méthodes associées dans le volet Explorateur d’objets.
Objets globaux est une section du volet Explorateur de projet qui est un espace réservé pour les objets accessibles dans toutes les activités telles que les connecteurs et les variables globales. Vous pouvez organiser davantage les objets en créant des dossiers dans des objets globaux.
Studio de conception de bureau de RPA raccourcis clavier
Vous pouvez utiliser des raccourcis clavier pour effectuer rapidement les actions suivantes dans .Studio de conception de bureau de RPA
| Action | Windows Raccourci clavier |
|---|---|
| Créer un projet | Ctrl+N |
| Ouvrir un projet | Ctrl+O |
| Enregistrer un projet | Ctrl+S |
| Créer une automatisation | Ctrl+Entrée Cette option n’est disponible que lorsque le Now Assist pour Centre de RPA est activé. Pour plus d'informations, consultez Créer une automatisation avec Now Assist. |
| Annuler | Ctrl + Z |
| Rétablir | Ctrl + Y |
| Exécution | F5 |
| Exécution globale | Ctrl+F5 |
| Arrêt global | Ctrl+Maj+F5 |
| Effacer les journaux | Ctrl+F8 |
| Pas à pas principal | Ctrl+F10 |
| Copier | Ctrl+C |
| Couper | Ctrl+X |
| Coller | Ctrl+V |
| Tout sélectionner | Ctrl+A |
| Explorateur de projet | Ctrl+R |
| Explorateur d’objets | Ctrl+Alt+J |
| Boîte à outils | Ctrl+Alt+X |
| Propriétés | F4 |
| Rechercher la fenêtre | Ctrl+F |
| Supprimer | Supprimer |
