Utilisation du Connexion au flux tableau de bord

  • Rversion finale: Yokohama
  • Mis à jour 30 janv. 2025
  • 11 minutes de lecture

    • Affichez les statistiques détaillées de vos Connexion au flux intégrations. Gérez les producteurs et les consommateurs, et créez ou modifiez des rubriques et des réplicateurs avec le tableau de ServiceNow® Connexion au flux bord.

    Le Connexion au flux tableau de bord combine plusieurs options dans un environnement unique, de sorte que vous pouvez :
    • Gérez plusieurs Connexion au flux intégrations via une seule application.
    • Découvrez comment vos intégrations utilisent et traitent les données grâce à des graphiques, des listes et des statistiques détaillés.
    • Modifiez les rubriques, les producteurs, les consommateurs et les réplicateurs via une interface simplifiée.

    Demander des applications dans l'App Store

    Visitez le site Web ServiceNow Store pour découvrir toutes les applications disponibles et pour obtenir des informations sur la procédure à suivre pour soumettre des demandes à la boutique. Pour obtenir des informations sur les notes de publication cumulatives pour toutes les applications publiées, consultez les ServiceNow Storenotes de publication relatives à l'historique des versions.

    Abonnement à Workflow Data Fabric

    Cette application nécessite un Workflow Data Fabric abonnement et un Connexion au flux abonnement. Pour plus d'informations, consultez https://www.servicenow.com/now-platform/workflow-data-fabric.html.

    Organisation du tableau de bord de connexion au flux

    Pour afficher le tableau de bord, accédez à Tout > Concentrateur d'intégration > Connexion au flux > Accueil de Connexion au flux.

    Le tableau de bord comporte les composants suivants.
    • Section Vue d'ensemble
    • Rubriques
    • Consommateurs
    • Producteurs
    • Réplications de messages
    • Réplications de rubriques
    Les sections suivantes expliquent chaque composant plus en détail.

    Section Vue d'ensemble

    Affichez des informations détaillées sur vos Connexion au flux intégrations.

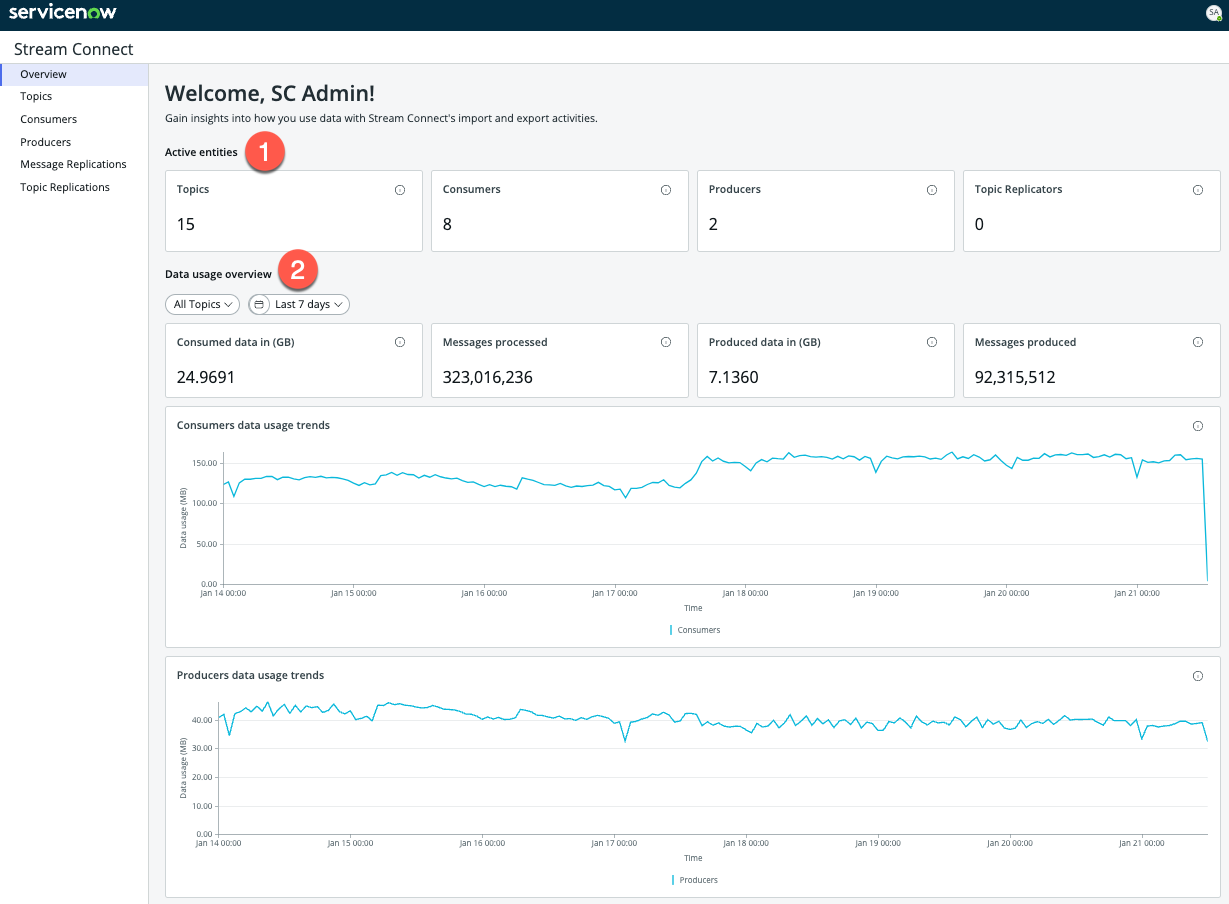

    Figure 1. Page de vue d’ensemble du tableau de bord de Connexion au flux
    Interface utilisateur pour la page de vue d’ensemble du tableau de bord Stream Connect.
    La vue d’ensemble comporte les composants suivants.
    1. Section des entités actives
    Affiche le nombre de rubriques, de consommateurs, de producteurs et de réplicateurs de rubriques créés.
    2. Vue d’ensemble de l’utilisation des données
    Affiche les graphiques suivants.
    • Données consommées : la quantité totale de données consommées (en Go).
    • Messages traités : nombre total de messages traités.
    • Données produites : nombre total de données produites (en Go).
    • Messages produits : nombre total de messages produits.
    • Tendances d’utilisation des données des consommateurs : la quantité de données (en Mo) que les consommateurs ont utilisée au cours des sept derniers jours.
    • Tendances d’utilisation des données des producteurs : la quantité de données (en Mo) utilisée par les producteurs au cours des sept derniers jours.

    Vous pouvez afficher les données pour une seule rubrique sélectionnée ou pour toutes les rubriques combinées. Vous pouvez également organiser les données par heure, en visualisant les données des dernières 24 heures, des 2 derniers jours, des 7 derniers jours ou en définissant une plage personnalisée.

    Rubriques

    Affichez des rubriques et ajoutez, modifiez ou exportez une rubrique.

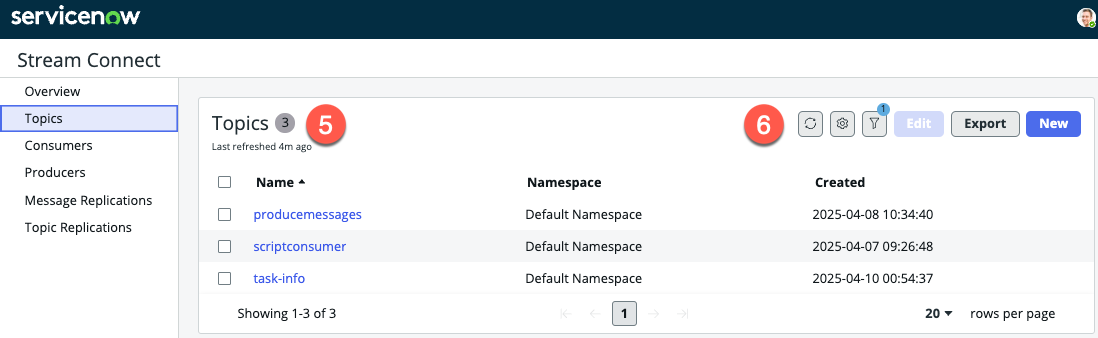

    Figure 2. Page Rubriques du tableau de bord de Connexion au flux
    Interface utilisateur de la page Rubriques du tableau de bord Stream Connect.
    La page Rubriques comporte les composants suivants.
    3. Liste des rubriques
    Affiche toutes les rubriques ainsi que le nom, l’espace de noms et la date de création de chaque rubrique.
    4. Boutons d’action
    Contient plusieurs boutons que vous pouvez utiliser pour effectuer différentes tâches. Actualisez la liste des rubriques, modifiez les colonnes de la liste ou réinitialisez les largeurs de colonnes, et affichez ou modifiez les filtres de liste. Il existe également des boutons pour modifier une rubrique, exporter une rubrique et créer une nouvelle rubrique.

    Vous pouvez sélectionner une rubrique dans la liste pour afficher des informations détaillées sur cette rubrique.

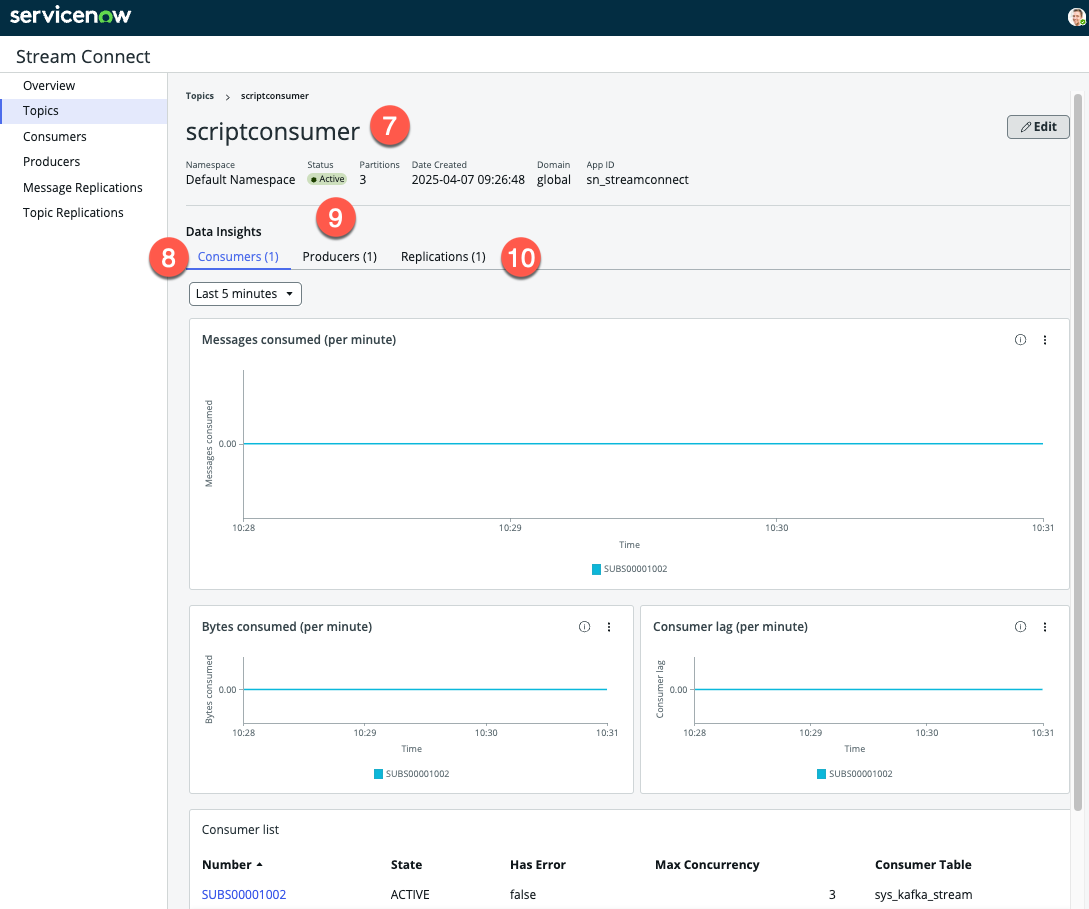

    Figure 3. Page de rubrique individuelle
    Interface utilisateur pour une page de rubrique individuelle sur le tableau de bord Stream Connect.
    Chaque page de rubrique comporte également les composants suivants.
    5. Section d’informations sur le sujet
    Affiche les détails de la rubrique, notamment son nom, son espace de noms, son état, son nombre de partitions, sa date de création, son domaine et son ID d’application. Il existe également un bouton Modifier pour que vous puissiez modifier le sujet directement à partir de cette page.
    6. Onglet Consommateurs dans la section Aperçus des données
    Affiche les graphiques suivants.
    • Messages consommés (par minute) : nombre total de messages consommés par les consommateurs dans la rubrique sélectionnée.
    • Octets consommés (par minute) : nombre total d’octets consommés.
    • Retard du consommateur (par minute) : retard du consommateur dans ce groupe de rubriques, par consommateur.
    Les trois graphiques peuvent être filtrés pour afficher les données des 5 dernières minutes, de la dernière heure ou des dernières 24 heures. Lorsque vous sélectionnez Les dernières 24 heures , les données s’affichent par incréments de cinq minutes au lieu de toutes les minutes.

    L’onglet Consommateurs dispose également d’une liste Consommateurs, qui répertorie les consommateurs associés à la rubrique. Chaque consommateur est répertorié avec son numéro, son état, son état d’erreur, sa concurrence maximale et sa table de consommateurs. Vous pouvez sélectionner le numéro du consommateur pour afficher des détails supplémentaires sur ce consommateur.

    7. Onglet Producteurs dans la section Aperçus des données
    L’onglet Producteurs affiche les graphiques suivants.
    • Messages produits : nombre total de messages produits. Mis à jour toutes les heures.
    • Octets produits en (octets) : nombre total d’octets produits. Mis à jour toutes les heures.
    Les deux graphiques peuvent être filtrés pour afficher les données des 2 derniers jours, des 7 derniers jours, du Aujourd’hui, d’hier ou d’une plage personnalisée.

    L’onglet Producteurs dispose également d’une liste de producteurs, qui répertorie les producteurs associés à la rubrique, ainsi que le nom, le type, l’ID, la table et le domaine de chaque producteur. Vous pouvez sélectionner un producteur pour afficher des détails supplémentaires.

    8. Onglet Réplications dans la section Aperçus des données
    Affiche les réplications de rubriques associées à la rubrique, ainsi que le nom, le nom de la rubrique, la direction, l’état, le caractère actif et le message d’erreur de chaque réplication. Vous pouvez sélectionner le nom de la réplication pour afficher des détails supplémentaires pour cette réplication de rubrique.

    Consommateurs

    Afficher et gérer les consommateurs.

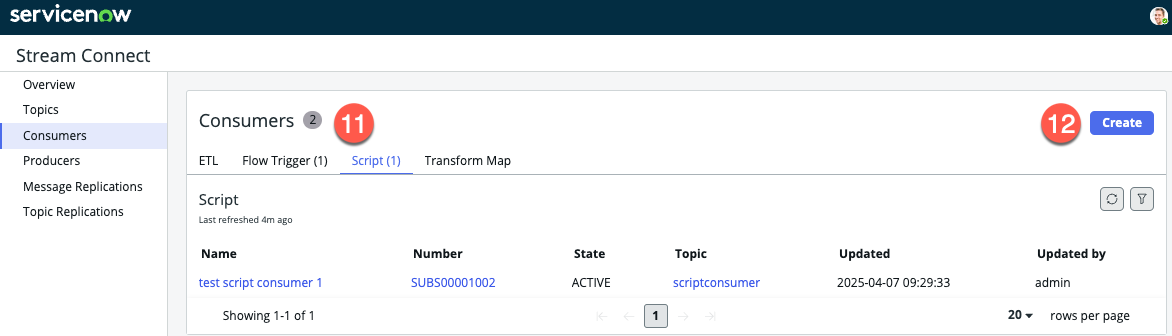

    Figure 4. Page Consommateurs du tableau de bord de Connexion au flux
    Interface utilisateur de la page Consommateurs du tableau de bord Stream Connect.
    La page Consommateurs comporte les éléments suivants.
    9. Liste des consommateurs
    Affiche tous les consommateurs, organisés par type. Les types possibles sont les suivants :
    • ETL
    • Déclencheur de flux
    • Script
    • Carte de transformation
    Chaque consommateur est répertorié avec son nom, son numéro, son état, la rubrique associée, la date de mise à jour et qui l’a mis à jour.
    10. Bouton Créer
    Pour créer un consommateur, sélectionnez ce bouton, puis sélectionnez le type de consommateur que vous souhaitez créer, puis renseignez les champs du formulaire du consommateur. Pour les descriptions des champs de formulaire, consultez la page consommateur ETL, consommateur de carte de transformation ou consommateur de script .
    Remarque :
    Si vous créez un consommateur de déclencheur de flux, il n’y a pas de formulaire à remplir. Au lieu de cela, le tableau de bord s’ouvre Studio de workflow pour que vous puissiez y créer votre déclencheur de flux. Pour obtenir un guide détaillé, reportez-vous à la section Create a flow with a Kafka Message trigger.

    Vous pouvez sélectionner un consommateur dans la liste pour afficher des informations détaillées sur ce consommateur.

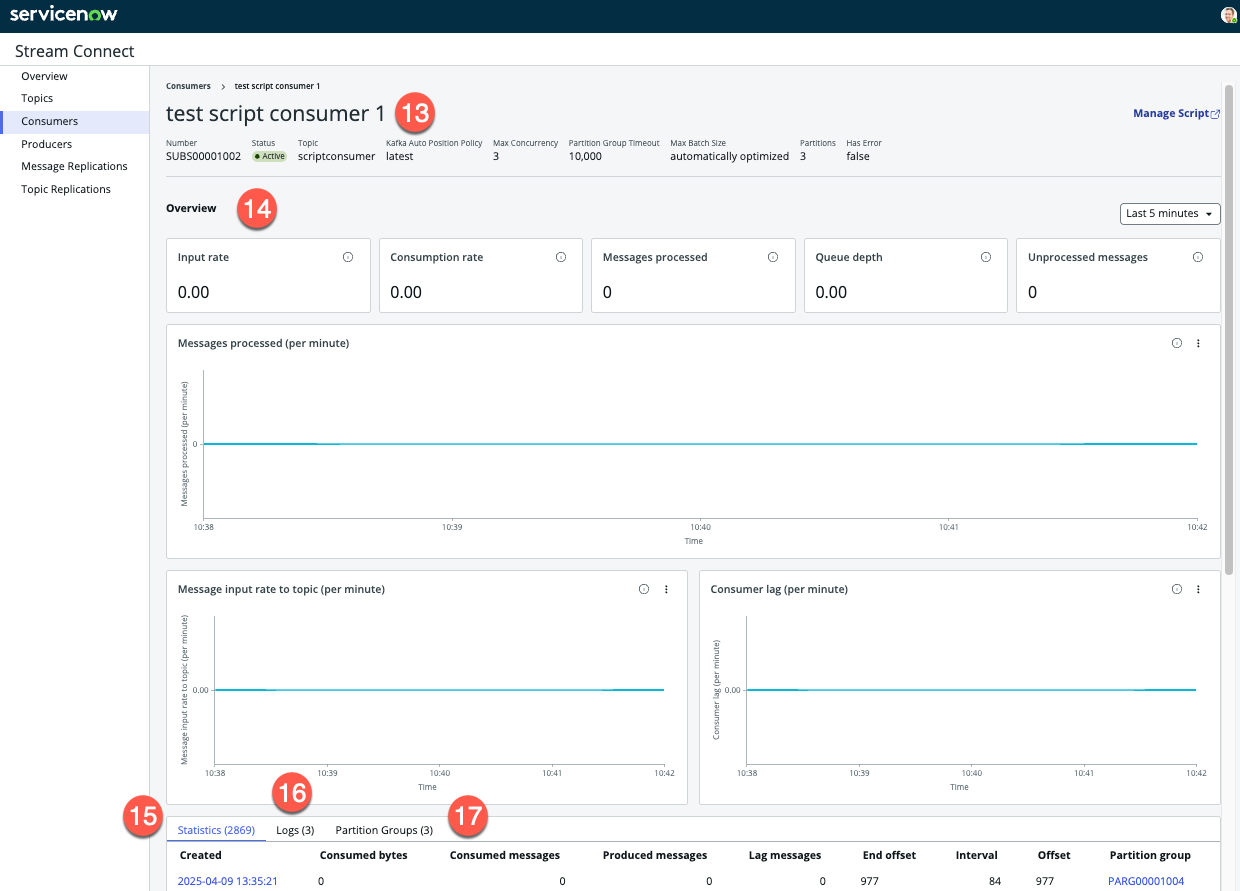

    Figure 5. Page de consommateur individuel
    Interface utilisateur pour une page de consommateur individuelle sur le tableau de bord Stream Connect.
    Chaque page de consommateur comporte les composants suivants.
    11. Section Informations pour le consommateur
    Affiche des détails sur le consommateur, y compris son numéro, son état, la rubrique associée, la politique de positionnement automatique Kafka, la concurrence maximale, le délai d’expiration du groupe de partitions, la taille maximale du lot, les partitions et un marqueur d’erreur.
    12. Vue d'ensemble
    Affiche le taux d’entrée et de consommation du consommateur, les messages traités, la profondeur de la file d’attente et tout message non traité. Les graphiques suivants s’y affichent.
    • Messages traités (par minute) : nombre total de messages traités.
    • Entrée de message dans la rubrique (par minute) : nombre total de messages entrés dans la rubrique.
    • Décalage du consommateur (par minute) : décalage pour le consommateur sélectionné.
    Les trois graphiques peuvent être filtrés pour afficher les données des 5 dernières minutes, de la dernière heure ou des dernières 24 heures. Lorsque l’option 24 dernières heures est sélectionnée, les données s’affichent toutes les cinq minutes au lieu de toutes les minutes.
    13. Onglet Statistiques
    Affiche les statistiques sur les consommateurs, y compris la date de création, les octets consommés, les messages consommés, les messages produits, les messages de retard, le décalage de fin, l’intervalle, le décalage et le groupe de partitions.
    14. Onglet Journaux
    Affiche les journaux créés ainsi que le niveau, le message et la source de chaque journal.
    15. Onglet Groupes de partitions
    Affiche les groupes de partitions avec le numéro, la première et la dernière partition, le temps d’interrogation, le nombre produit par seconde, la profondeur de la file d’attente et le taux d’entrée.
    Pour une explication détaillée des données et des statistiques sur les consommateurs, y compris les informations sur le journal et les groupes de partitions, reportez-vous à la section Affichage des abonnements et des statistiques Kafka.

    Producteurs

    Afficher, filtrer et exporter les producteurs.

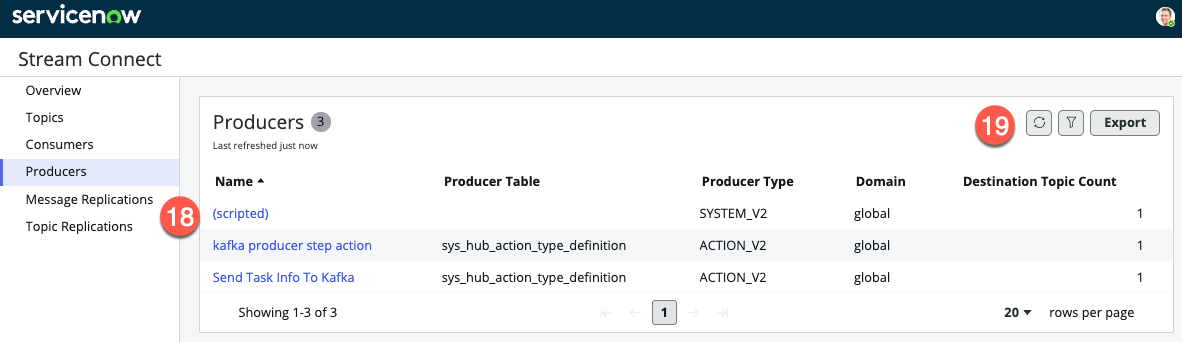

    Figure 6. Page Producteurs de tableaux de bord de connexion au flux
    Interface utilisateur de la page Producteurs du tableau de bord de connexion au flux.
    La page Producteurs comporte les éléments suivants.
    16. Liste des producteurs
    Affiche tous les producteurs ainsi que le nom, la table, le type, le domaine et le nombre de rubriques de destination de chaque producteur.
    17. Boutons d'action
    Contient plusieurs boutons que vous pouvez utiliser pour actualiser la liste des producteurs, afficher ou modifier les filtres de liste et exporter un producteur.

    Vous pouvez sélectionner un producteur dans la liste pour afficher des informations détaillées sur ce producteur.

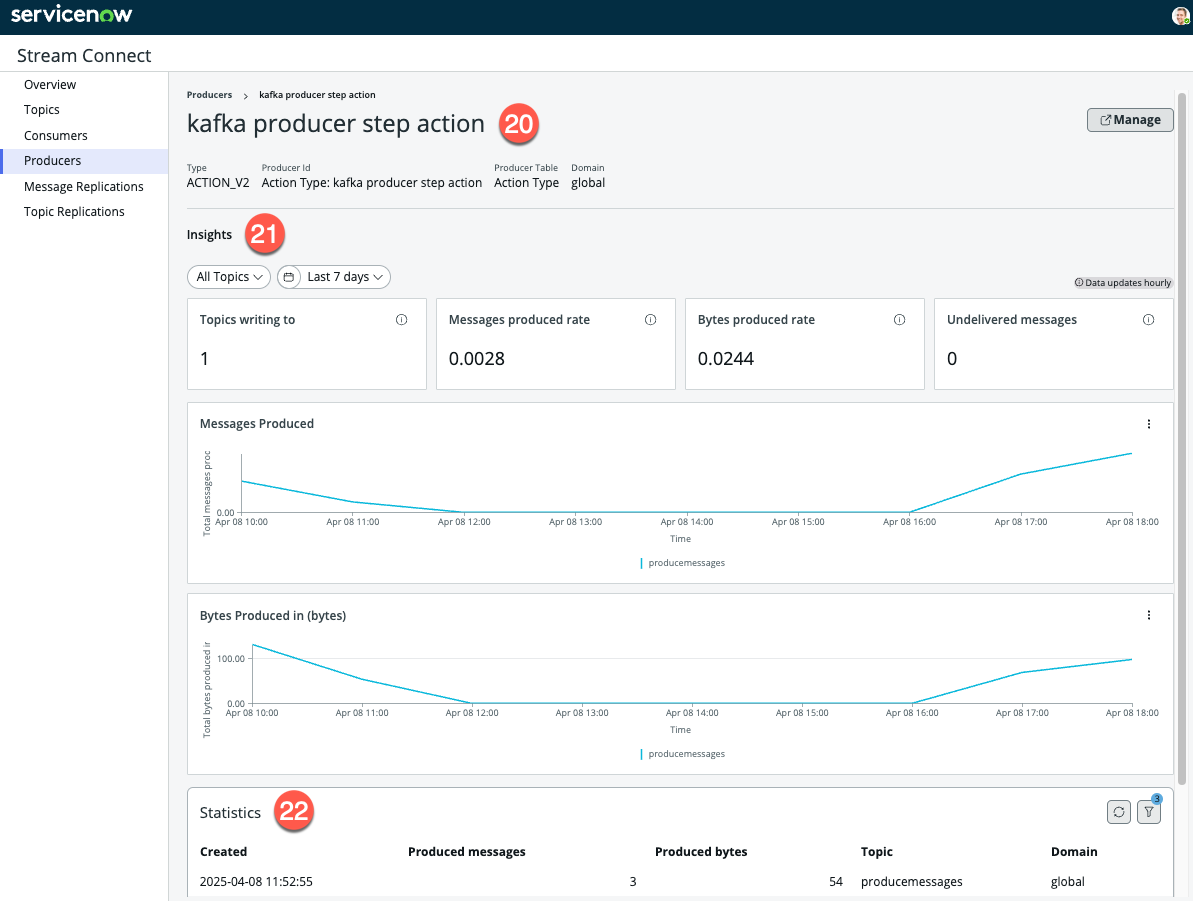

    Figure 7. Page Producteur individuel
    Interface utilisateur pour une page de producteur individuel sur le tableau de bord Stream Connect.
    Chaque page de consommateur comporte les composants suivants.
    18. Section Informations sur le producteur
    Affiche des détails sur le producteur, y compris son type, son ID, sa table et son domaine. Il y a aussi un bouton Gérer . Le bouton Gérer redirige vers l’entité correspondante qui a produit les messages. Par exemple, la saisie de Gérer sur un créateur de règle métier ouvre l’enregistrement de sys_script. La saisie de Gérer dans une action de flux ouvre cette action dans Studio de workflow. Pour les scripts en arrière-plan, le bouton Gérer est désactivé, car le script exécuté n’est enregistré nulle part sur le système.
    19. Aperçus
    Affiche les données suivantes.
    • Rubriques sur lesquelles le producteur écrit : nombre total de rubriques sur lesquelles le producteur écrit.
    • Taux de messages produits : nombre moyen de messages produits par seconde.
    • Taux d’octets produits : nombre moyen d’octets produits par seconde.
    • Messages non remis : nombre total de messages non remis au créateur.
    • Messages produits : affiche le nombre de messages produits au cours des sept derniers jours.
    • Octets produits : affiche le nombre d’octets produits au cours des sept derniers jours.
    Ces données sont mises à jour toutes les heures. Les graphiques Messages produits et Octets produits peuvent être filtrés pour afficher les données des 2 derniers jours, des dernières 24 heures, des 7 derniers jours ou d’une plage personnalisée.
    20. Statistiques
    Affiche les statistiques du producteur, y compris la date, le nombre de messages et d’octets produits, la rubrique et le domaine.
    Pour une description détaillée des données et des statistiques sur les producteurs, reportez-vous à la section Affichage des statistiques du producteur.

    Réplications de messages

    Affichez les réplications de messages et ajoutez, modifiez ou exportez une réplication de message.

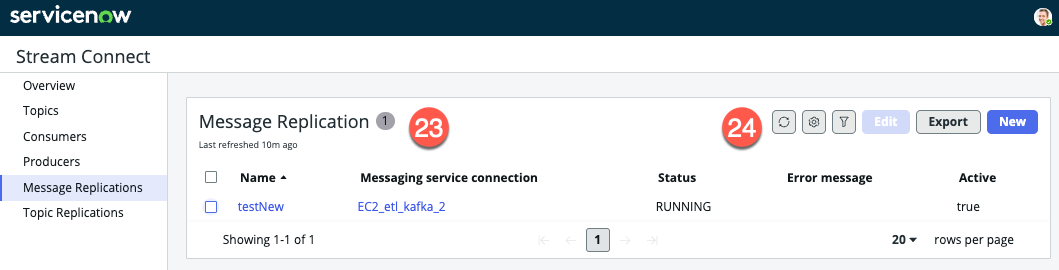

    Figure 8. Page Réplications de messages du tableau de bord de Connexion au flux
    Interface utilisateur de la page Réplications de messages du tableau de bord de connexion au flux.
    La page Réplications de messages comporte les composants suivants.
    21. Liste de réplications de messages
    Affiche toutes les réplications de messages ainsi que le nom de chaque réplication, la connexion au service de messagerie, son état, le message d’erreur (le cas échéant) et s’il est actif.
    22. Boutons d'action
    Contient plusieurs boutons que vous pouvez utiliser pour effectuer différentes tâches. Actualisez la liste des réplications de messages, modifiez les colonnes de la liste ou réinitialisez les largeurs de colonnes, et affichez ou modifiez les filtres de liste. Il existe également des boutons pour modifier une réplication de message, exporter une réplication de message et créer une nouvelle réplication de message.

    Vous pouvez sélectionner une réplication de messages pour afficher son nom, sa connexion au service de messagerie, son état, son message d’erreur (le cas échéant) et s’il est actif. Vous pouvez également voir toutes les réplications de rubriques Kafka associées.

    Réplications de rubriques

    Affichez les réplications de rubriques et ajoutez, modifiez ou exportez une réplication de rubrique.

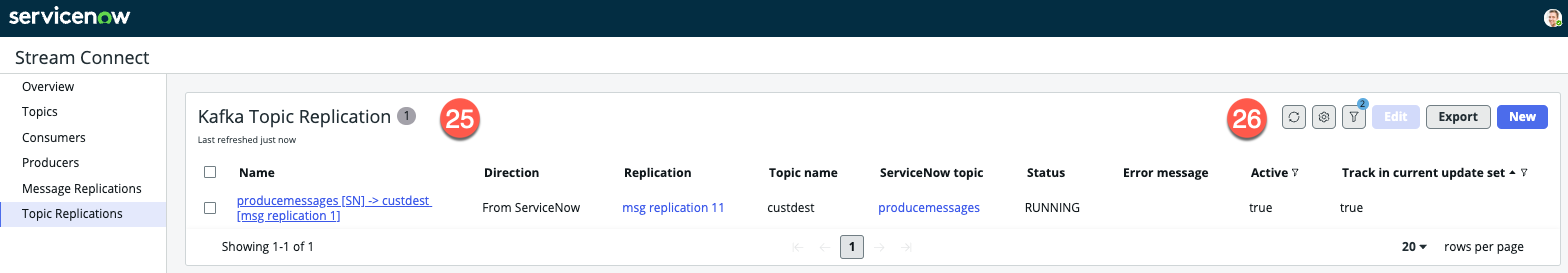

    Figure 9. Page Réplications de rubriques du tableau de bord de Connexion au flux
    Interface utilisateur pour la page Réplications de rubriques du tableau de bord de connexion au flux.
    La page Réplications de rubriques comporte les composants suivants.
    23. Liste de réplications de rubriques
    Affiche toutes les réplications de rubriques, ainsi que le nom, la direction, la réplication, le nom de la rubrique, la rubrique, ServiceNow l’état, le message d’erreur (le cas échéant), si elle est active et si elle est suivie dans l’ensemble de mises à jour actuel.
    24. Boutons d'action
    Contient plusieurs boutons qui vous permettent d’actualiser la liste des réplications de rubriques, de modifier les colonnes de la liste ou de rétablir la largeur des colonnes, et d’afficher ou de modifier les filtres de liste. Il existe également des boutons pour Modifier une réplication de rubrique, Exporter une réplication de rubrique et Créer une nouvelle réplication de rubrique.
    • Pour modifier une réplication de rubrique, sélectionnez-la dans la liste, sélectionnez le bouton Modifier , puis renseignez les champs du formulaire Modifier la réplication de rubrique.
    • Pour créer une nouvelle réplication de rubrique, sélectionnez Nouveau, puis renseignez les champs du formulaire Créer une nouvelle réplication de rubrique.

    Vous pouvez sélectionner une réplication de rubrique pour afficher son nom, sa direction, sa réplication, son nom de rubrique, sa rubrique, ServiceNow son état, son message d’erreur (le cas échéant), si elle est active et si elle est suivie dans l’ensemble de mises à jour actuel. Vous pouvez également consulter les statistiques de réplication de message associées.
