Utilisation du Connexion au flux tableau de bord

Affichez les statistiques détaillées de vos Connexion au flux intégrations. Gérez les producteurs et les consommateurs, visualisez l’utilisation des données et créez ou modifiez des rubriques et des réplicateurs avec le tableau de ServiceNow® Connexion au flux bord.

Le Connexion au flux tableau de bord combine plusieurs options dans un environnement unique, de sorte que vous pouvez :

• Gérez plusieurs Connexion au flux intégrations via une seule application.
• Découvrez comment vos intégrations utilisent et traitent les données grâce à des graphiques, des listes et des statistiques détaillés.
• Affichez l’utilisation totale des données, l’utilisation des données par mois et l’utilisation des données par rubrique au cours des 13 derniers mois.
• Modifiez les rubriques, les producteurs, les consommateurs et les réplicateurs via une interface simplifiée.

Demander des applications dans l'App Store

Visitez le site Web ServiceNow Store pour découvrir toutes les applications disponibles et pour obtenir des informations sur la procédure à suivre pour soumettre des demandes à la boutique. Pour obtenir des informations sur les notes de publication cumulatives pour toutes les applications publiées, consultez les ServiceNow Storenotes de publication relatives à l'historique des versions.

Abonnement à Workflow Data Fabric

Cette application nécessite un Workflow Data Fabric abonnement et un Connexion au flux abonnement. Pour plus d'informations, consultez https://www.servicenow.com/now-platform/workflow-data-fabric.html.

Organisation du tableau de bord de connexion au flux

Pour afficher le tableau de bord, accédez à Tous > Concentrateur d'intégration > Connexion au flux > Accueil de Connexion au flux.

Le tableau de bord comporte les composants suivants.

• Section Vue d’ensemble, avec onglet Utilisation des données.
• Rubriques
• Consommateurs
• Créateurs
• Réplications de messages
• Réplications de rubriques
• Alertes

Les sections suivantes expliquent chaque composant plus en détail.

Section Vue d'ensemble

Affichez des informations détaillées sur vos Connexion au flux intégrations.

La section Vue d’ensemble comporte deux onglets : Activité de flux et Utilisation des données.

• L’onglet Activité Flux affiche l’activité sur les rubriques, les consommateurs, les producteurs, les réplicateurs et les alertes.
• L’onglet Utilisation des données montre Connexion au flux l’utilisation dans le temps.

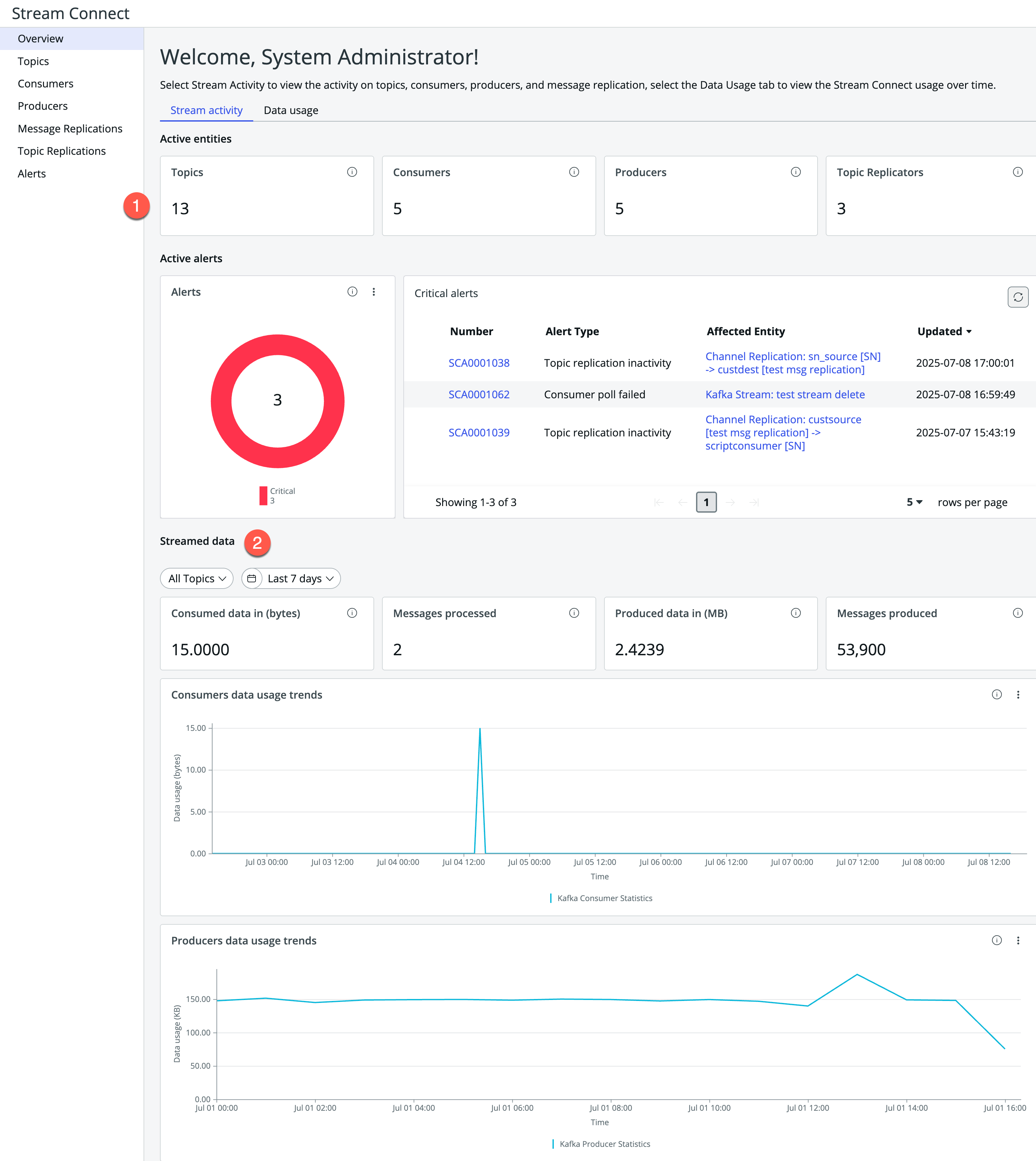

Figure 1. Vue d’ensemble du tableau de bord de connexion au flux, activité du flux

L’onglet Activité Flux comporte ces composants.

1. Entités actives et alertes

La section Entités actives affiche le nombre de rubriques, de consommateurs, de créateurs et de réplicateurs de rubriques créés. La section Alertes actives affiche le nombre total d’alertes actives avec le numéro, le type, l’entité affectée et la date de mise à jour de chaque alerte.

2. Vue d’ensemble des données diffusées

Affiche les graphiques suivants.

• Données consommées : la quantité totale de données consommées (en Go).
• Messages traités : nombre total de messages traités.
• Données produites : nombre total de données produites (en Go).
• Messages produits : nombre total de messages produits.
• Tendances d’utilisation des données des consommateurs : la quantité de données (en Mo) que les consommateurs ont utilisée au cours des sept derniers jours.
• Tendances d’utilisation des données des producteurs : la quantité de données (en Mo) utilisée par les producteurs au cours des sept derniers jours.

Vous pouvez afficher les données pour une seule rubrique sélectionnée ou pour toutes les rubriques combinées. Vous pouvez également organiser les données par heure, en visualisant les données des dernières 24 heures, des 2 derniers jours, des 7 derniers jours ou en définissant une plage personnalisée.

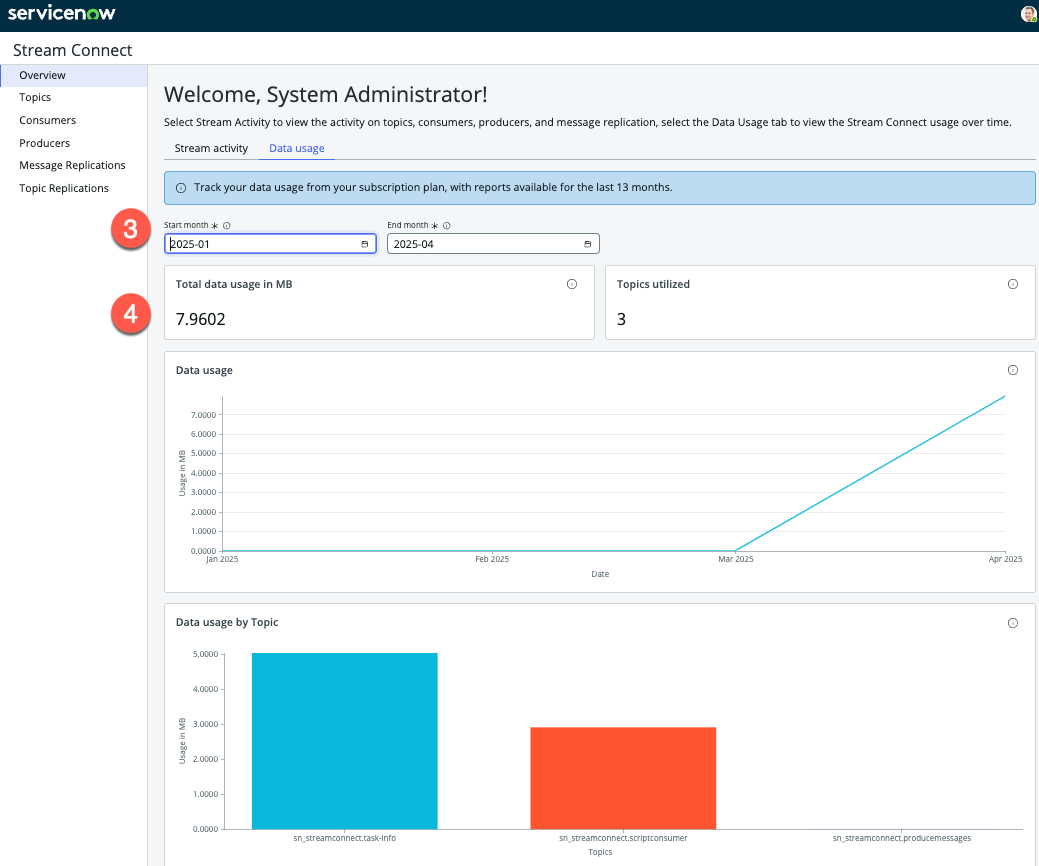

Figure 2. Vue d’ensemble du tableau de bord de Connexion au flux, Utilisation des données

L’onglet Utilisation des données comporte les composants suivants.

3. Sélecteur de mois

Sélectionnez un mois de début et un mois de fin pour afficher l’utilisation des données dans le temps. L’historique d’utilisation des données est disponible pour les 12 derniers mois complets plus le mois en cours.

4. Détails de l’utilisation des données

Affiche les graphiques suivants.

• Utilisation totale de données en Mo : utilisation totale de données pour les mois sélectionnés.
• Rubriques utilisées : nombre total de rubriques avec utilisation des données pour les mois sélectionnés.
• Utilisation des données : utilisation des données par mois pour les mois sélectionnés.
• Utilisation des données par rubrique : utilisation des données par rubrique pour les mois sélectionnés.

Rubriques

Affichez des rubriques et ajoutez, modifiez ou exportez une rubrique.

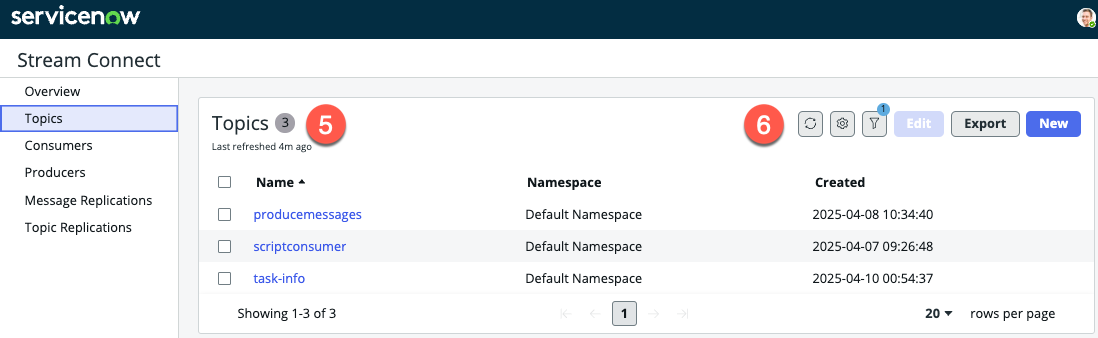

Figure 3. Page Rubriques du tableau de bord de Connexion au flux

La page Rubriques comporte les composants suivants.

5. Liste des sujets

Affiche toutes les rubriques ainsi que le nom, l’espace de noms et la date de création de chaque rubrique.

6. Boutons d’action

Contient plusieurs boutons que vous pouvez utiliser pour effectuer différentes tâches. Actualisez la liste des rubriques, modifiez les colonnes de la liste ou réinitialisez les largeurs de colonnes, et affichez ou modifiez les filtres de liste. Il existe également des boutons pour modifier une rubrique, exporter une rubrique et créer une nouvelle rubrique.

• Pour modifier une rubrique, sélectionnez-la dans la liste, sélectionnez le bouton Modifier , puis renseignez les champs du formulaire Modifier la rubrique Kafka.
• Pour créer une nouvelle rubrique, sélectionnez Nouveau, puis renseignez les champs du formulaire Créer une nouvelle rubrique Kafka.

Vous pouvez sélectionner une rubrique dans la liste pour afficher des informations détaillées sur cette rubrique.

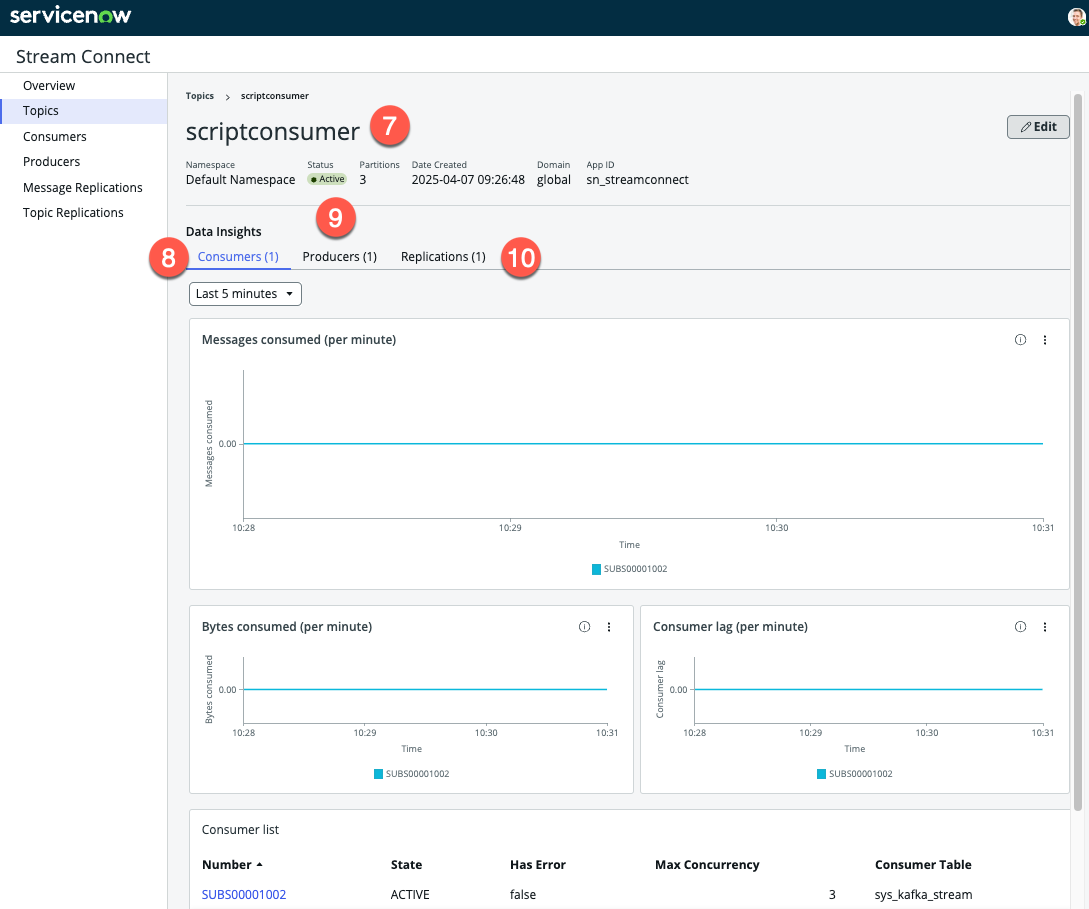

Figure 4. Page de rubrique individuelle

Chaque page de rubrique comporte également les composants suivants.

7. Section d’informations sur le sujet

Affiche les détails de la rubrique, notamment son nom, son espace de noms, son état, son nombre de partitions, sa date de création, son domaine et son ID d’application. Il existe également un bouton Modifier pour que vous puissiez modifier le sujet directement à partir de cette page.

8. Onglet Consommateurs dans la section Aperçus des données

Affiche les graphiques suivants.

• Messages consommés (par minute) : nombre total de messages consommés par les consommateurs dans la rubrique sélectionnée.
• Octets consommés (par minute) : nombre total d’octets consommés.
• Retard du consommateur (par minute) : retard du consommateur dans ce groupe de rubriques, par consommateur.

Les trois graphiques peuvent être filtrés pour afficher les données des 5 dernières minutes, de la dernière heure ou des dernières 24 heures. Lorsque vous sélectionnez Les dernières 24 heures , les données s’affichent par incréments de cinq minutes au lieu de toutes les minutes.

L’onglet Consommateurs dispose également d’une liste Consommateurs, qui répertorie les consommateurs associés à la rubrique. Chaque consommateur est répertorié avec son numéro, son état, son état d’erreur, sa concurrence maximale et sa table de consommateurs. Vous pouvez sélectionner le numéro du consommateur pour afficher des détails supplémentaires sur ce consommateur.

9. Onglet Producteurs dans la section Aperçus des données

L’onglet Producteurs affiche les graphiques suivants.

• Messages produits : nombre total de messages produits. Mis à jour toutes les heures.
• Octets produits en (octets) : nombre total d’octets produits. Mis à jour toutes les heures.

Les deux graphiques peuvent être filtrés pour afficher les données des 2 derniers jours, des 7 derniers jours, du Aujourd’hui, d’hier ou d’une plage personnalisée.

L’onglet Producteurs dispose également d’une liste de producteurs, qui répertorie les producteurs associés à la rubrique, ainsi que le nom, le type, l’ID, la table et le domaine de chaque producteur. Vous pouvez sélectionner un producteur pour afficher des détails supplémentaires.

10. Onglet Réplications dans la section Aperçus des données

Affiche les réplications de rubriques associées à la rubrique, ainsi que le nom, le nom de la rubrique, la direction, l’état, le caractère actif et le message d’erreur de chaque réplication. Vous pouvez sélectionner le nom de la réplication pour afficher des détails supplémentaires pour cette réplication de rubrique.

Consommateurs

Afficher et gérer les consommateurs.

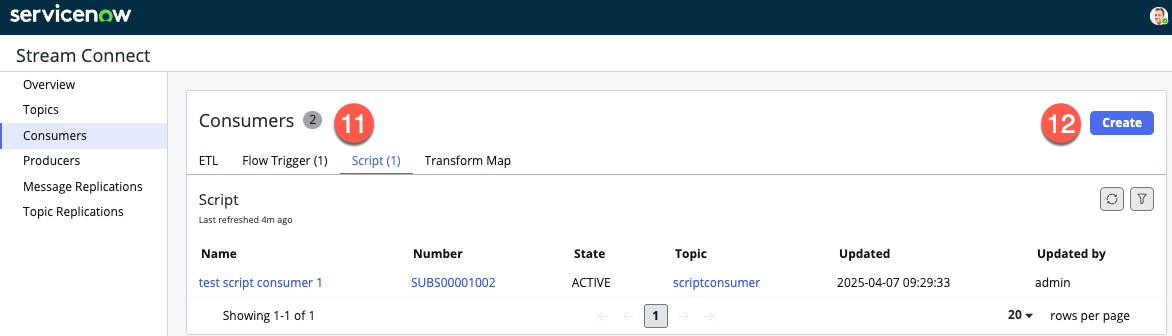

Figure 5. Page Consommateurs du tableau de bord de Connexion au flux

La page Consommateurs comporte les éléments suivants.

11. Listes de consommateurs

Affiche tous les consommateurs, organisés par type. Les types possibles sont les suivants :

• ETL
• Déclencheur de flux
• Script
• Carte de transformation

Chaque consommateur est répertorié avec son nom, son numéro, son état, la rubrique associée, la date de mise à jour et qui l’a mis à jour.

12. Bouton Créer

Pour créer un consommateur, sélectionnez ce bouton, puis sélectionnez le type de consommateur que vous souhaitez créer, puis renseignez les champs du formulaire du consommateur. Pour les descriptions des champs de formulaire, consultez la page consommateur ETL, consommateur de carte de transformation ou consommateur de script .

Remarque :

Si vous créez un consommateur de déclencheur de flux, il n’y a pas de formulaire à remplir. Au lieu de cela, le tableau de bord s’ouvre Studio de workflow pour que vous puissiez y créer votre déclencheur de flux. Pour obtenir un guide détaillé, reportez-vous à la section Create a flow with a Kafka Message trigger.

Vous pouvez sélectionner un consommateur dans la liste pour afficher des informations détaillées sur ce consommateur.

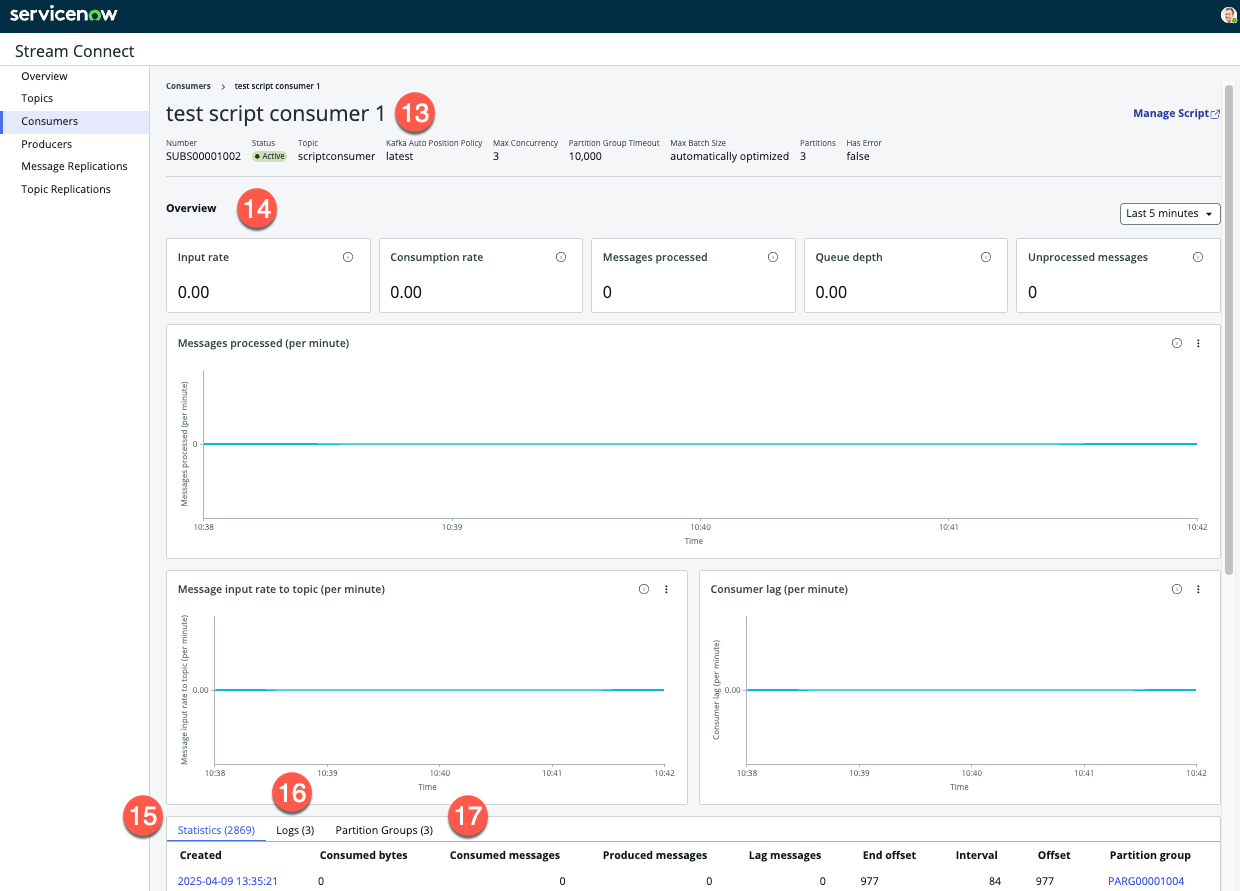

Figure 6. Page de consommateur individuel

Chaque page de consommateur comporte les composants suivants.

13. Section Informations pour le consommateur

Affiche des détails sur le consommateur, y compris son numéro, son état, la rubrique associée, la politique de positionnement automatique Kafka, la concurrence maximale, le délai d’expiration du groupe de partitions, la taille maximale du lot, les partitions et un marqueur d’erreur.

14. Vue d'ensemble

Affiche le taux d’entrée et de consommation du consommateur, les messages traités, la profondeur de la file d’attente et tout message non traité. Les graphiques suivants s’y affichent.

• Messages traités (par minute) : nombre total de messages traités.
• Entrée de message dans la rubrique (par minute) : nombre total de messages entrés dans la rubrique.
• Décalage du consommateur (par minute) : décalage pour le consommateur sélectionné.

Les trois graphiques peuvent être filtrés pour afficher les données des 5 dernières minutes, de la dernière heure ou des dernières 24 heures. Lorsque l’option 24 dernières heures est sélectionnée, les données s’affichent toutes les cinq minutes au lieu de toutes les minutes.

15. Onglet Statistiques

Affiche les statistiques sur les consommateurs, y compris la date de création, les octets consommés, les messages consommés, les messages produits, les messages de retard, le décalage de fin, l’intervalle, le décalage et le groupe de partitions.

16. Onglet Journaux

Affiche les journaux créés ainsi que le niveau, le message et la source de chaque journal.

17. Onglet Groupes de partitions

Affiche les groupes de partitions avec le numéro, la première et la dernière partition, le temps d’interrogation, le nombre produit par seconde, la profondeur de la file d’attente et le taux d’entrée.

Pour une explication détaillée des données et des statistiques sur les consommateurs, y compris les informations sur le journal et les groupes de partitions, reportez-vous à la section Affichage des abonnements et des statistiques Kafka.

Créateurs

Afficher, filtrer et exporter les producteurs.

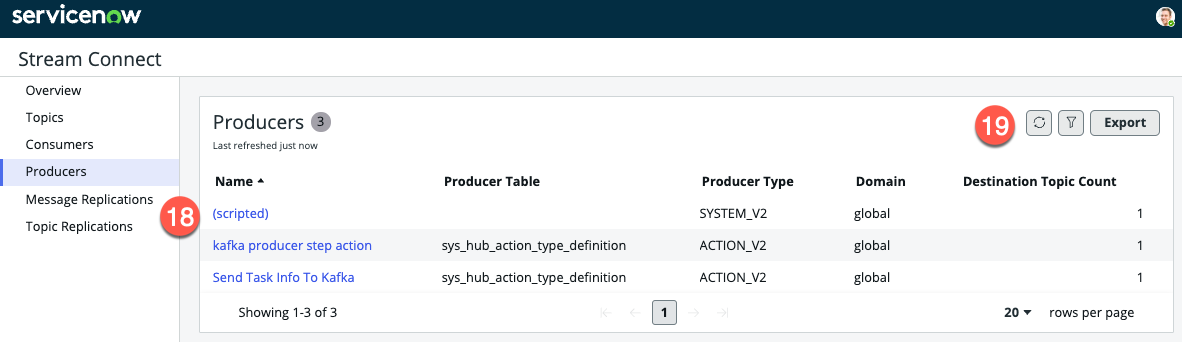

Figure 7. Page Producteurs de tableaux de bord de connexion au flux

La page Producteurs comporte les éléments suivants.

18. Liste des producteurs

Affiche tous les producteurs ainsi que le nom, la table, le type, le domaine et le nombre de rubriques de destination de chaque producteur.

19. Boutons d'action

Contient plusieurs boutons que vous pouvez utiliser pour actualiser la liste des producteurs, afficher ou modifier les filtres de liste et exporter un producteur.

Vous pouvez sélectionner un producteur dans la liste pour afficher des informations détaillées sur ce producteur.

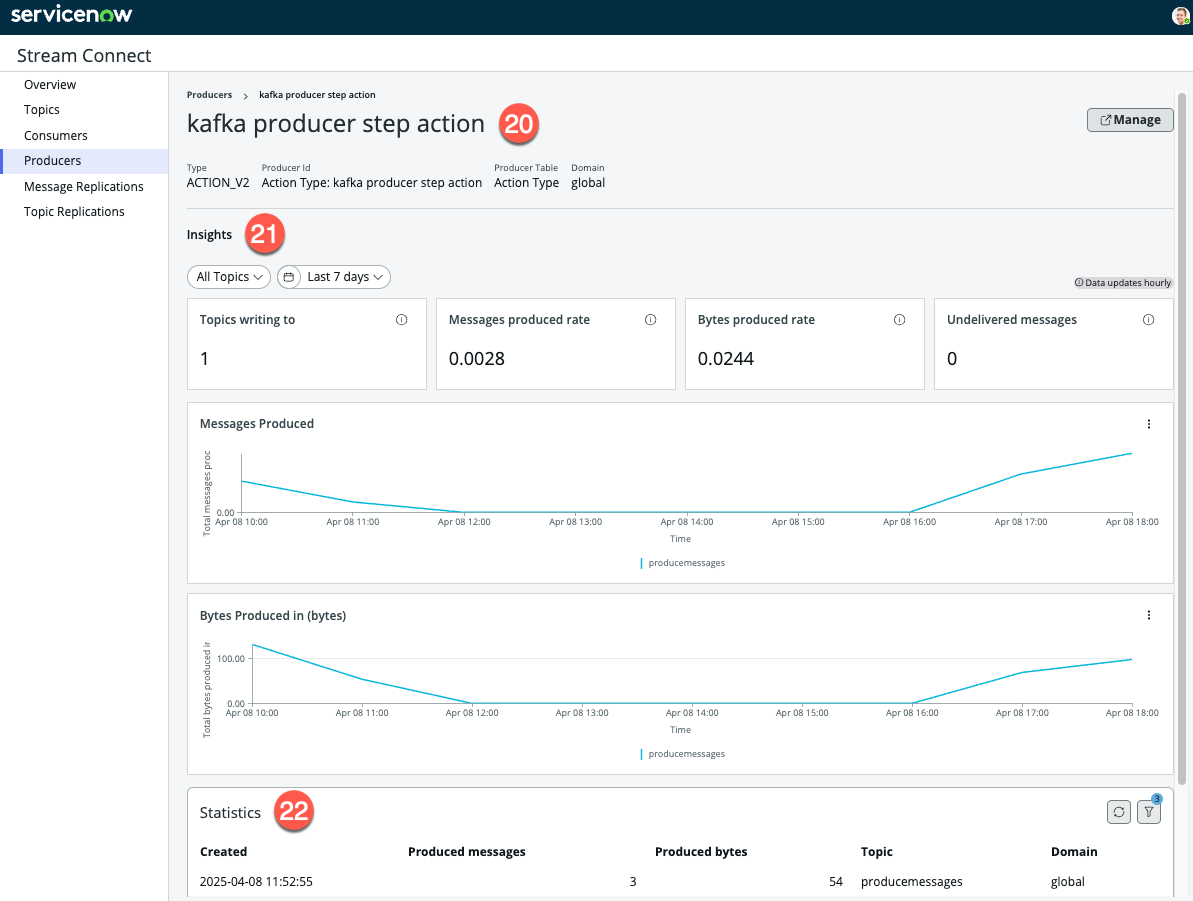

Figure 8. Page Producteur individuel

Chaque page de consommateur comporte les composants suivants.

20. Section Informations sur le producteur

Affiche des détails sur le producteur, y compris son type, son ID, sa table et son domaine. Il y a aussi un bouton Gérer . Le bouton Gérer redirige vers l’entité correspondante qui a produit les messages. Par exemple, la saisie de Gérer sur un créateur de règle métier ouvre l’enregistrement de sys_script. La saisie de Gérer dans une action de flux ouvre cette action dans Studio de workflow. Pour les scripts en arrière-plan, le bouton Gérer est inactif, car le script exécuté n’est enregistré nulle part dans le système.

21. Aperçus

Affiche les données suivantes.

• Rubriques sur lesquelles le producteur écrit : nombre total de rubriques sur lesquelles le producteur écrit.
• Taux de messages produits : nombre moyen de messages produits par seconde.
• Taux d’octets produits : nombre moyen d’octets produits par seconde.
• Messages non remis : nombre total de messages non remis au créateur.
• Messages produits : affiche le nombre de messages produits au cours des sept derniers jours.
• Octets produits : affiche le nombre d’octets produits au cours des sept derniers jours.

Ces données sont mises à jour toutes les heures. Les graphiques Messages produits et Octets produits peuvent être filtrés pour afficher les données des 2 derniers jours, des dernières 24 heures, des 7 derniers jours ou d’une plage personnalisée.

22. Statistiques

Affiche les statistiques du producteur, y compris la date, le nombre de messages et d’octets produits, la rubrique et le domaine.

Pour une description détaillée des données et des statistiques sur les producteurs, reportez-vous à la section Affichage des statistiques du producteur.

Réplications de messages

Affichez les réplications de messages et ajoutez, modifiez ou exportez une réplication de message.

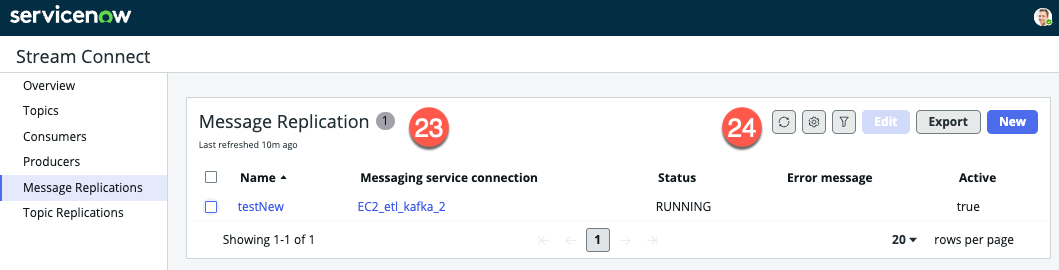

Figure 9. Page Réplications de messages du tableau de bord de Connexion au flux

La page Réplications de messages comporte les composants suivants.

23. Liste de réplications de messages

Affiche toutes les réplications de messages ainsi que le nom de chaque réplication, la connexion au service de messagerie, son état, le message d’erreur (le cas échéant) et s’il est actif.

24. Boutons d'action

Contient plusieurs boutons que vous pouvez utiliser pour effectuer différentes tâches. Actualisez la liste des réplications de messages, modifiez les colonnes de la liste ou réinitialisez les largeurs de colonnes, et affichez ou modifiez les filtres de liste. Il existe également des boutons pour modifier une réplication de message, exporter une réplication de message et créer une nouvelle réplication de message.

• Pour modifier une réplication de message, sélectionnez-la dans la liste, sélectionnez le bouton Modifier , puis renseignez les champs du formulaire Modifier la réplication de message.
• Pour créer une nouvelle réplication de message, sélectionnez Nouveau, puis renseignez les champs du formulaire Créer une nouvelle réplication de message.

Vous pouvez sélectionner une réplication de messages pour afficher son nom, sa connexion au service de messagerie, son état, son message d’erreur (le cas échéant) et s’il est actif. Vous pouvez également voir toutes les réplications de rubriques Kafka associées.

Réplications de rubriques

Affichez les réplications de rubriques et ajoutez, modifiez ou exportez une réplication de rubrique.

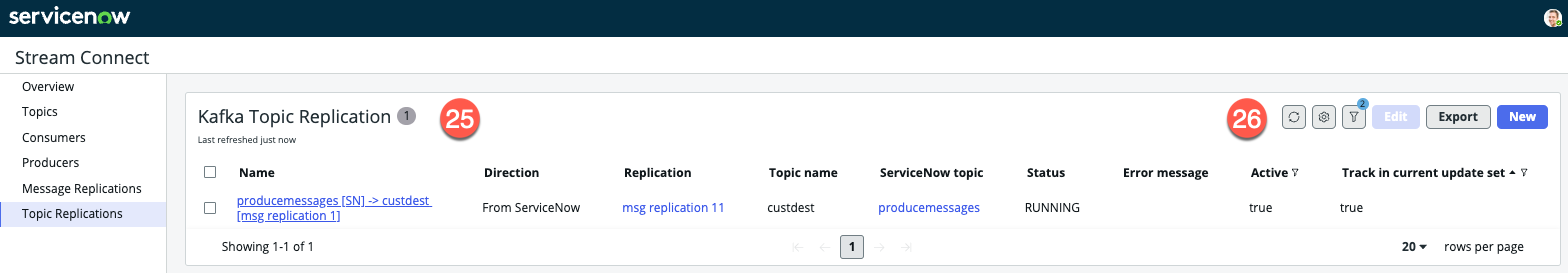

Figure 10. Page Réplications de rubriques du tableau de bord de Connexion au flux

La page Réplications de rubriques comporte les composants suivants.

25. Liste de réplications de rubriques

Affiche toutes les réplications de rubriques, ainsi que le nom, la direction, la réplication, le nom de la rubrique, la rubrique, ServiceNow l’état, le message d’erreur (le cas échéant), si elle est active et si elle est suivie dans l’ensemble de mises à jour actuel.

26. Boutons d'action

Contient plusieurs boutons qui vous permettent d’actualiser la liste des réplications de rubriques, de modifier les colonnes de la liste ou de réinitialiser les largeurs de colonnes, et d’afficher ou de modifier les filtres de liste. Il existe également des boutons pour Modifier une réplication de rubrique, Exporter une réplication de rubrique et Créer une nouvelle réplication de rubrique.

• Pour modifier une réplication de rubrique, sélectionnez-la dans la liste, sélectionnez le bouton Modifier , puis renseignez les champs du formulaire Modifier la réplication de rubrique.
• Pour créer une nouvelle réplication de rubrique, sélectionnez Nouveau, puis renseignez les champs du formulaire Créer une nouvelle réplication de rubrique.

Vous pouvez sélectionner une réplication de rubrique pour afficher son nom, sa direction, sa réplication, son nom de rubrique, sa rubrique, ServiceNow son état, son message d’erreur (le cas échéant), si elle est active et si elle est suivie dans l’ensemble de mises à jour actuel. Vous pouvez également consulter les statistiques de réplication de message associées.

Alertes

Affichez les alertes actives et le niveau de gravité, l’état, le type et l’entité affectée de chaque alerte.

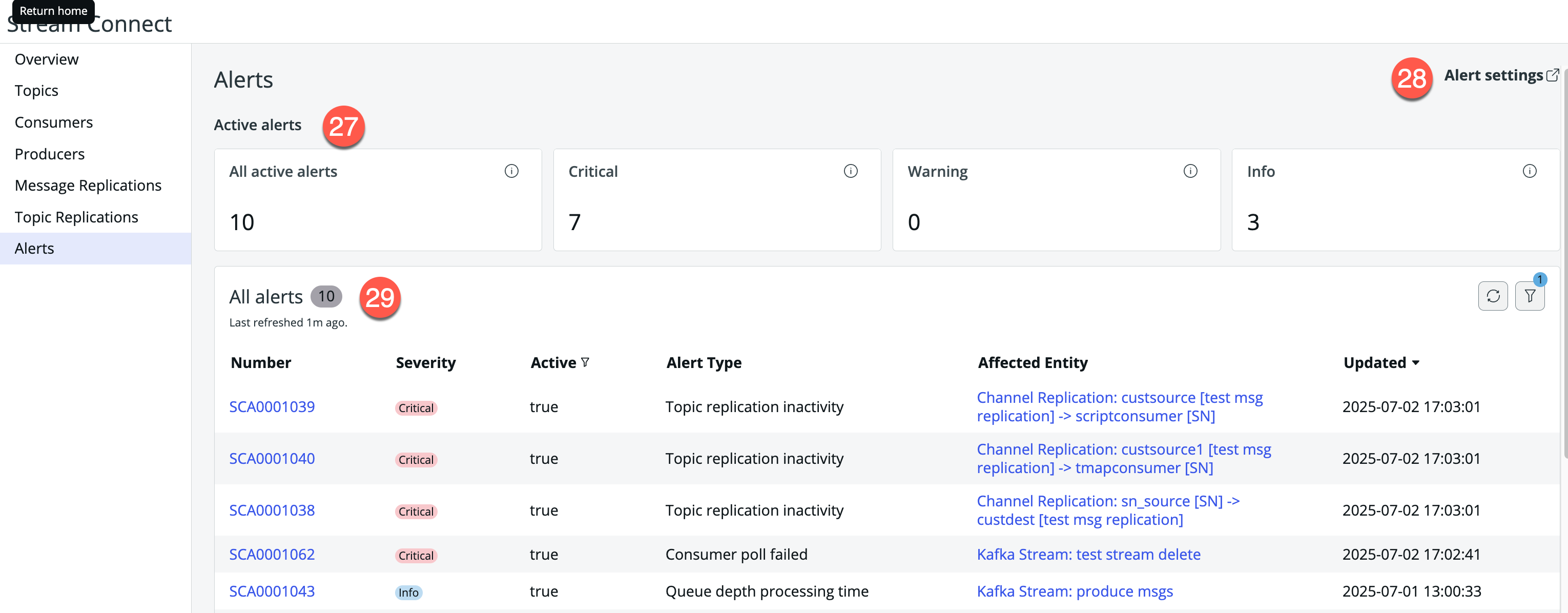

Figure 11. Page Alertes du tableau de bord de Connexion au flux

La page Alertes comporte les composants suivants.

27. Section Alertes actives

Affiche le nombre total d’alertes actives et les alertes actives dans chaque niveau de gravité.

28. Paramètres d'alerte

Ouvre la page Propriétés d’alerte , dans laquelle vous pouvez spécifier les propriétés des alertes et la façon dont elles sont gérées.

29. Liste d'alertes

Répertorie toutes les alertes. Par défaut, le filtre Actif est défini sur vrai. Vous pouvez modifier le filtre Actif pour afficher les alertes inactives. Chaque liste indique le numéro, la gravité, l’état actif, le type d’alerte, l’entité affectée et la date de mise à jour de l’alerte.

Vous pouvez sélectionner une alerte dans la liste pour afficher des informations détaillées relative à cette alerte.

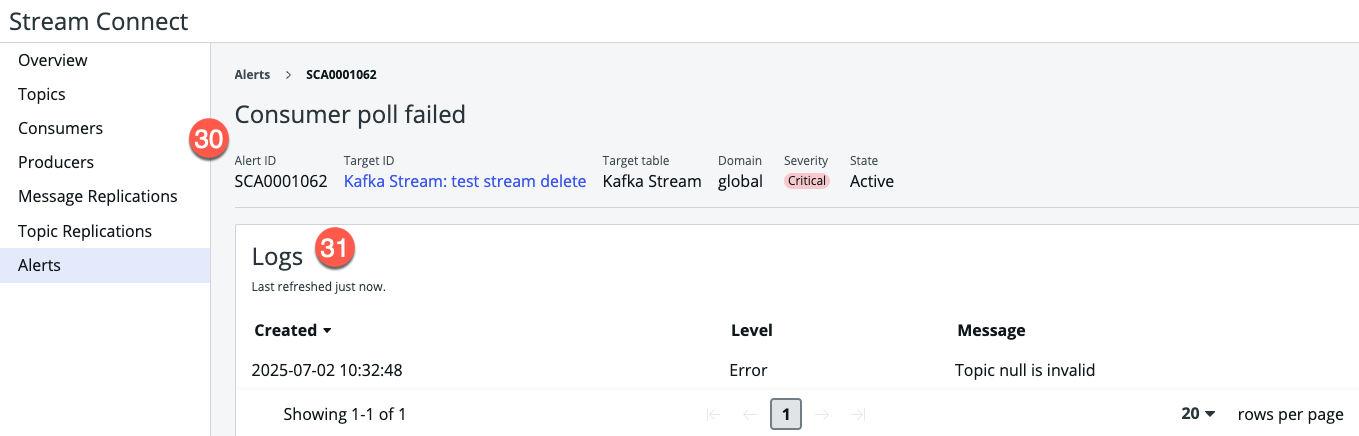

Figure 12. Page d’alerte individuelle

Chaque page d’alerte comporte les composants suivants.

30. Informations sur l’alerte

Affiche les détails de l’alerte, y compris l’ID d’alerte, l’ID cible, la table cible, le domaine, la gravité et l’état.

31. Journaux d’alertes

Affiche les informations du journal des alertes. Chaque entrée indique la date de création du journal, son niveau et le message du journal.
