Visualisation de la carte de l’étage

Utilisez la carte d’étage dans l’application Telecommunications Network Inventory pour afficher la disposition de l’infrastructure de votre centre de données. Vous pouvez afficher le placement des actifs réseau et surveiller les données opérationnelles sur la carte.

Vue d’ensemble de la carte de l’étage

La carte de l’étage fournit une représentation visuelle de l’étage de votre centre de données. Utilisez la carte d’étage pour afficher la disposition de l’infrastructure de votre centre de données, y compris le placement des actifs réseau et les détails opérationnels pour surveiller les données d’alimentation, thermiques et d’utilisation. Vous pouvez afficher les alertes, les incidents, les demandes de changement et les informations de capacité du centre de données.

Vous pouvez afficher les informations suivantes à l’aide de la carte d’étage.

• Détails des objets sur l’étage
• Afficher les données opérationnelles
• Afficher les informations d'alerte
• Visualiser un rack
• Afficher les informations sur l’état des étages et des racks

Mise en page et fonctionnalités de la carte d’étage

L’exemple suivant montre la mise en page d’une carte d’étage dans l’application Telecommunications Network Inventory .

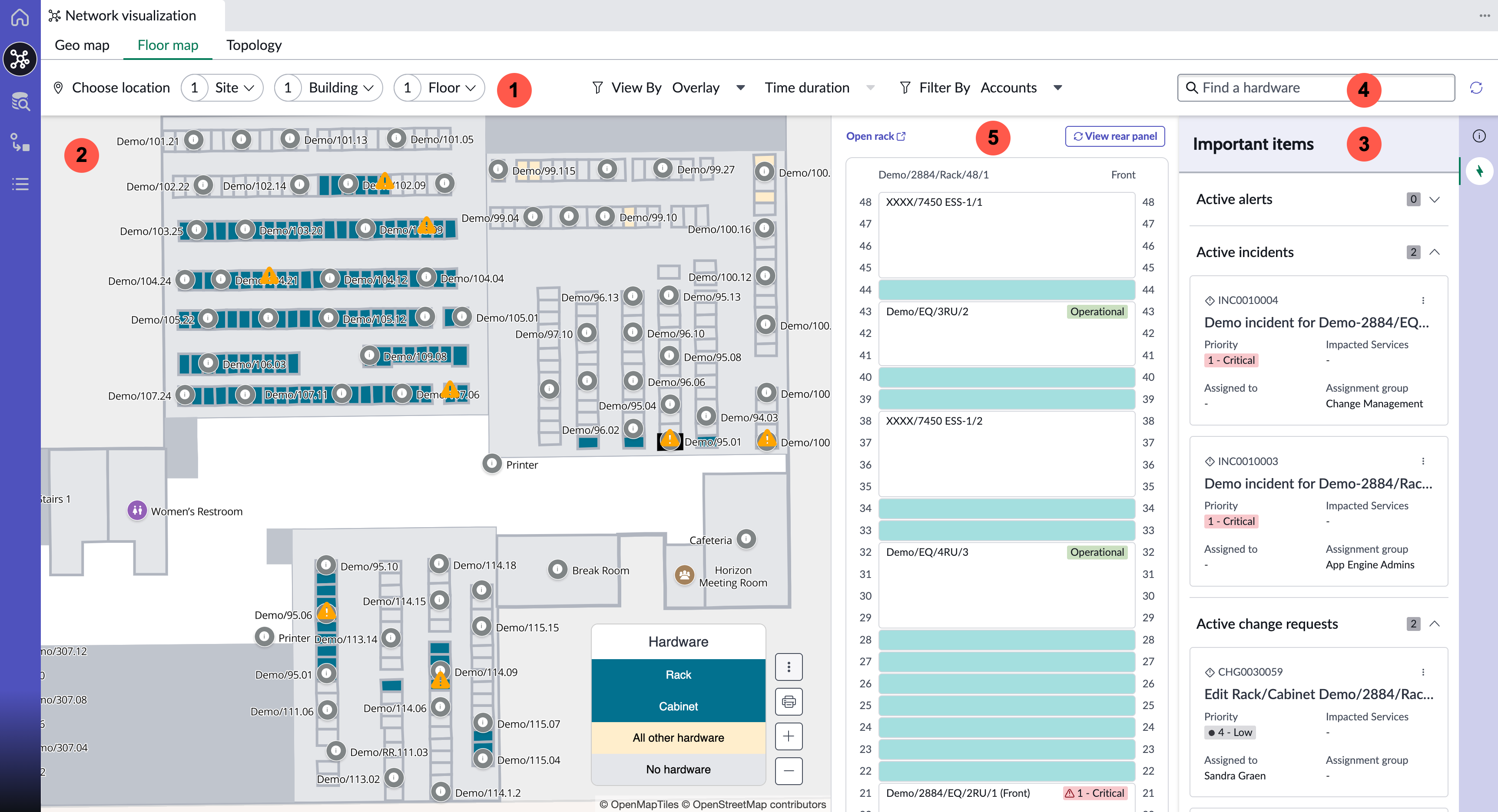

Figure 1. Mise en page de la carte de l’étage

Tableau 1. Mise en page et fonctionnalités de la carte d’étage

Légende	Fonctionnalité	Description
1	Options de filtre	La fenêtre Map (Carte) affiche la carte d’étage en fonction des filtres que vous avez définis. Utilisez les options suivantes pour filtrer l’étage : Site Sélectionnez le campus. Un campus doit être associé à n’importe quel site réseau ou centre de données. L’élément de configuration (CI) associé doit également avoir des attributs d’entité TNI. Bâtiment Sélectionnez le bâtiment dans un campus. Étage Sélectionnez l’étage du bâtiment. La fenêtre Map (Carte) affiche la carte de l’étage de l’étage sélectionné. Filtrer par compte Sélectionnez le compte de société pour regrouper les actifs réseau. Vous pouvez filtrer des comptes pour afficher cette infrastructure liée au service. Afficher par Sélectionnez le type de superposition pour afficher les données opérationnelles, telles que la puissance, la température et l’utilisation des EF. Durée Sélectionnez la durée des données de mesure opérationnelles.
2	Volet de carte	Le volet de carte affiche les objets d’un étage du centre de données, y compris les détails suivants. Lieux avec ligne de démarcation. Marqueurs à l’étage du centre de données. Emplacements associés à un CI de rack ou d’armoire de couleur vert bleuâtre. Emplacements associés à d’autres matériels d’installation de couleur jaune. Les bordures des lieux sélectionnés sont surlignées en noir. Les lieux qui n’ont pas été mappés avec un CI apparaissent en gris. Informations d’alerte avec une icône d’alerte (icône sur un emplacement associé à un CI de rack. Données de température, de puissance et d’utilisation des RU avec superpositions de racks à code couleur selon la légende de la carte. Affichez les légendes de carte de la superposition de mesures et des codes de couleur des actifs réseau. Vous pouvez effectuer un zoom avant ou arrière sur la carte à l’aide des boutons plus (+) ou moins (-).
3	Volet de détails	Le volet de détails affiche les informations connexes sur un lieu que vous avez sélectionné dans le volet de la carte. Sélectionnez l’icône d’informations (icône ) pour afficher le volet de détails. Lorsque vous ouvrez le volet de détails pour la première fois, il affiche les détails de l’étage. Sélectionnez un endroit pour en savoir plus. Si un élément de configuration (CI) est associé à cet endroit, les détails de ce CI s’affichent. Sélectionnez l’icône d’alerte (icône sur le volet de la carte pour afficher les détails des alertes, des incidents et des demandes de changement associés au CI correspondant. Vous pouvez également sélectionner l’icône en forme d’éclair vert ( ) sur le volet de détails pour afficher les mêmes détails. Remarque : Les alertes s’affichent lorsque le module d’extension Telecommunications Alarm Management Open API (sn_ind_tmf642) est installé. Les incidents s’affichent lorsque le module d’extension Gestion des problèmes de Service clientèle (sn_sprb_mgmt) est installé.
4	Zone de recherche	Utilisez la zone de recherche pour trouver du matériel sur la fenêtre de la carte. Le matériel recherché est mis en surbrillance sur la carte. Si le matériel est situé directement sur le sol (et non à l’intérieur d’un rack), le système met en évidence l’emplacement exact du matériel sur la carte du sol. L’option de recherche met également en évidence le matériel dans la vue Rack si le matériel recherché est placé dans un rack ou une armoire.
5	Vue de rack	La vue de rack affiche la représentation visuelle d’un rack. La vue Rack affiche également les étiquettes d’avertissement pour les alertes, les incidents et les demandes de changement. Sélectionnez un CI de rack dans la fenêtre de carte pour ouvrir la vue Rack.

Gestion de votre plan d’étage

Vous pouvez charger et gérer les objets de carte du centre de données à l’aide de Map Mappage d'intérieur Studio. Vous pouvez afficher les plans d’étage respectifs d’un bâtiment sélectionné dans un campus de centre de données à l’aide de la carte d’étage. Pour en savoir plus, consultez Charger et gérer la carte d’étage de votre centre de données.

Accès

Accédez à la carte d’étage dans l’espace de Telecommunications Network Inventory travail comme suit :

1. Accédez à la Espaces de travail > Espace de travail d'inventaire de réseau.
2. Sélectionnez l’icône de concentrateur bleu (
3. Sélectionnez l’onglet Carte d’étage .

Pour en savoir plus sur l’utilisation de la carte d’étage, reportez-vous à la section Utilisation de la carte d’étage.
