Visualisation de la carte géographique
Utilisez la carte géographique pour Telecommunications Network Inventory afficher l’emplacement géographique de vos sites réseau et centres de données. Vous pouvez utiliser la carte géographique pour obtenir les détails du site réseau et des centres de données, tels que les détails du site, la connectivité et les informations de capacité.
Vue d’ensemble de la carte géographique
- Emplacement géographique des sitesréseau et des centres de données.
- Éléments de connexion associés au site, tels que la connexion physique et logique, la topologie et le chemin des câbles.
- Sites associés d’un site réseau que vous avez élu.
- Informations connexes d’un site, y compris les informations de capacité.
Mise en page et fonctionnalités de la carte

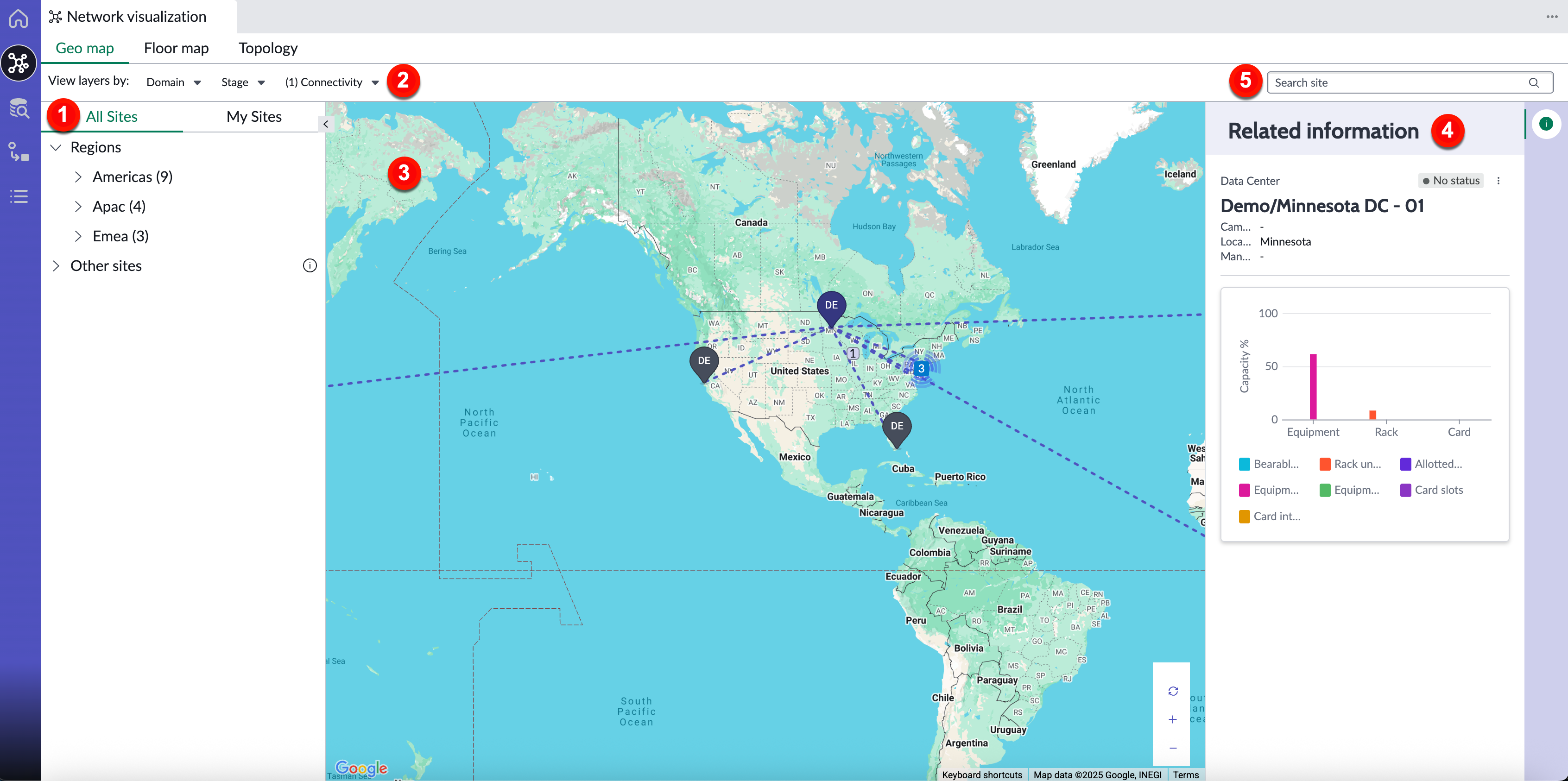

L’exemple suivant montre la mise en page de la carte géographique dans l’application Telecommunications Network Inventory .
| Légende | Fonctionnalité | |
|---|---|---|
| 1 | Panneau de navigation |
Utilisez le panneau de navigation pour afficher une liste des emplacements et des sites auxquels ils sont associés. Le panneau de navigation comporte les onglets suivants :
Remarque : Les sites sans détails d’emplacement sont répertoriés sous Autres sites et s’affichent comme inactifs. Sélectionnez l’emplacement ou le site dans le panneau de navigation pour zoomer sur sa zone correspondante dans le volet de la carte. |
| 2 | Options de filtre |
Le volet Carte affiche les sites réseau et les centres de données en fonction de la condition de filtre que vous définissez. Utilisez les options suivantes pour filtrer les sites réseau :
Remarque : Le centre de données n’affiche pas l’option de filtre de câble. |
| 3 | Volet de carte |
Le volet de carte affiche le site réseau et le centre de données avec une icône d’emplacement (icône Vous pouvez afficher les informations suivantes avec la fenêtre cartographique :
|
| 4 | Volet de détails | Le volet de détails affiche les informations relatives au site réseau ou au centre de données que vous avez sélectionnés dans le volet de la carte. Vous pouvez sélectionner l’icône d’informations (icône  ) pour afficher le volet de détails. Si un emplacement compte plusieurs sites, le volet de détails affiche les informations connexes sur tous les sites. Vous pouvez également afficher la capacité disponible du site dans le volet de détails. |
| 5 | Zone de recherche | Utilisez la zone de recherche pour sélectionner un site afin d’afficher son emplacement et ses détails. Vous pouvez sélectionner un site à la fois. |
). Vous pouvez effectuer un zoom avant ou arrière sur la carte à l’aide des boutons plus (+) ou moins (-). Lorsque vous effectuez un zoom arrière, les sites situés géographiquement à proximité les uns des autres apparaissent sous la forme d’une icône de grappe (icône de
) sur la fenêtre de la carte. Le numéro qui se trouve à côté d’une grappe indique le nombre de sites dans cette grappe. Si un même emplacement compte plusieurs sites, il s’affiche sous la forme d’une icône de grappe d’emplacements (icône de
). L’icône d’emplacement de couleur rouge (icône
) indique que le site dépasse le seuil de capacité. Par défaut, la fenêtre de la carte affiche tous les sites qui ont dépassé le seuil de capacité. La propriété système Accès
- Accédez à la .
- Sélectionnez l’icône de concentrateur bleu (
pour ouvrir la fenêtre de visualisation du réseau. - Sélectionnez l’onglet Carte géographique .
Pour en savoir plus sur l’utilisation de la carte géographique , reportez-vous à la rubrique Afficher les détails de la carte géographique.
