アプリケーションサービスマップのビューの変更

リリースバージョン: Xanadu

更新日 2024年08月01日

所要時間：7分

マップビューをカスタマイズして、関連情報を表示し、表示をわかりやすくします。

始める前に

必要なロール：app_service_admin、app_service_user、service_mapping_admin、または service_mapping_user

このタスクについて

デフォルトでは、サービスマップは簡潔で、手動で追加した CI またはサービスマッピングでマッピングされたすべての CI についての詳細がすべて含まれています。これによりすべてを把握できますが、そうしたマップは使用しにくい場合があります。マップをカスタマイズすることで、以下の操作が可能になります。

マップ内を移動しやすくする。
関係のない情報を非表示にする。
重要な情報を表示する。

マップをカスタマイズしたときに表示または非表示にする属性は完全には削除されません。必要に応じて再度、表示または非表示にすることができます。システムはマップビューへの変更を保存し、再度アプリケーションサービスを開くときに直前のマップビューを表示します。

手順

アプリケーションサービスマップを開きます。
1. [すべて] > [CSDM] > [テクニカルサービスの管理] > [アプリケーションサービス]の順に移動します。
2. 必要なアプリケーションサービスを選択してください。
3. アプリケーションサービスページで、[マップの表示] を選択します。
[他のアクション] メニューをクリックします。

関連するオプションを選択します。


オプション	有効な場合	無効な場合

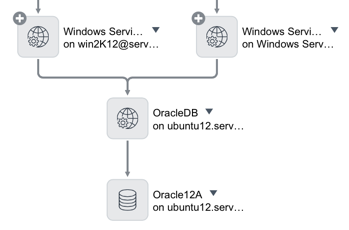

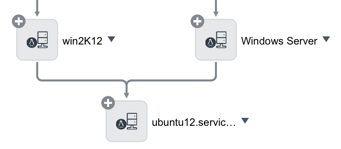

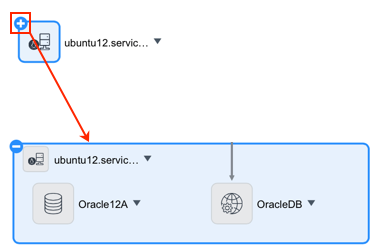

ホストビューに表示このオプションは、サービスマッピングプラグインがアクティブ化されている場合にのみ使用できます。ホストを非表示にする CI ビューと CI を非表示にするホストビューを切り替えます。ホストビューでは、すべてのホストがサービスマッピングで正しく検出およびマッピングされたことを判断し、各ホストへの接続を特定することができます。また、ホストビューでは、少数のホストで多数のアプリケーションが実行されている場合にマップが簡素化されます。ホストビューは、を使用してアプリケーションサービスを検出する場合にのみ有用です。サービスマッピングこのビューでは、手動で作成されたアプリケーションサービスの追加情報は提供されません。	サービスマップにはホスト CI が表示されます。プラスアイコンをクリックして、ホストで実行されているアプリケーション CI を表示します。 [プロパティ] ペインには、ホストとして機能するサーバーに関する情報のみが表示されます。	サービスマップにはアプリケーション CI が表示されます。 [プロパティ] ペインには、ホストとして機能するサーバーと、そのホストで実行されるアプリケーションに関する情報が両方とも表示されます。
マップ上のグループ CI プリフィックスとドメイン名を共有するサーバー上でホストされ、同じタイプに属する CI をグループ化して、マップを簡素化します。グループ化された CI は同じ層に属するため、マップには引き続きアプリケーションフローが正しく反映されます。このオプションは、10 個を超える CI で構成されるアプリケーションサービスに関連します。	アプリケーションサービスマップには CI のグループが表示されます。マップはさらにコンパクトになります。	アプリケーションサービスマップにはすべての CI が個別に表示されます。マップは大きくなります。

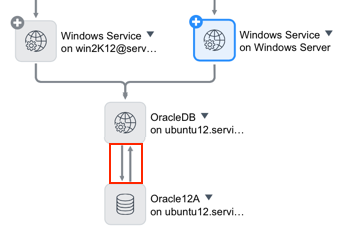

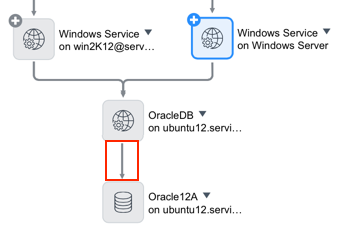

トポロジサイクルの削除このオプションは、サービスマッピングアドミニストレーター [service_mapping_admin] およびサービスマッピングユーザー [service_mapping_user] のロールを持つユーザーのみが使用できます。マップのわかりにくさを軽減するために、元の構成アイテム (CI) に戻る接続を非表示にします。通常、この戻される接続は、アプリケーションサービスの分析またはトラブルシューティングでは重要ではありません。	アプリケーションサービスマップは、トポロジサイクルを非表示にします。	アプリケーションサービスマップは、トポロジサイクルを表示にします。
トラフィックベース CI の表示このオプションは、サービスマッピングアドミニストレーター [service_mapping_admin] およびサービスマッピングユーザー [service_mapping_user] のロールを持つユーザーのみが使用できます。トラフィックベースのマッピングを使用して検出された構成アイテム (CI) を表示します。	アプリケーションサービスマップには、パターンとトラフィックベースのディスカバリーの両方を使用してサービスマッピングで検出された CI とホストが表示されます。 CI 受信と送信トラフィックが検出されると包括的なマップが作成されますが、それと同時にアプリケーションサービスの運用に影響しない多くの余分な CI がマッピングされることもあります。	アプリケーションサービスマップには、パターンを使用して検出された CI とホストのみが表示されます。

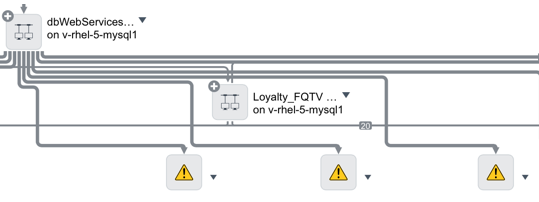

エラーノードの結合このオプションは、サービスマッピングアドミニストレーター [service_mapping_admin] のロールを持つユーザーのみが使用できます。同じソース CI が原因のエラーを持つ CI を結合して、アプリケーションサービスマップを整理します。 CI のディスカバリーまたは運用エラーは、多くの場合、ビューに表示される階層のすべての接続に伝達されます。同じ CI によって発生した同じエラーをマップ上で 1 つのオブジェクトに統合することで、それらを削除できます。たとえば、1 つの CI によってそれに接続されている 6 つの CI でエラーが発生した場合、このエラーが発生した 1 つの CI のみをマップに表示できます。コネクター行には、実際の接続の数が表示されます。	アプリケーションサービスマップは、同じエラーを持つすべての CI を 1 つに結合します。コネクター行の数字は、このエラーが発生した CI の数を示します。	アプリケーションサービスマップには同じエラーが発生したすべての CI が個別に表示されます。

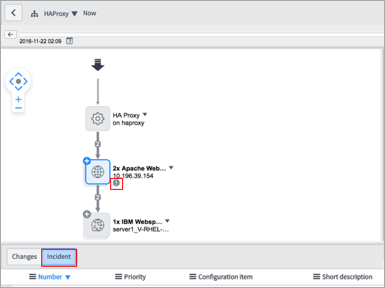

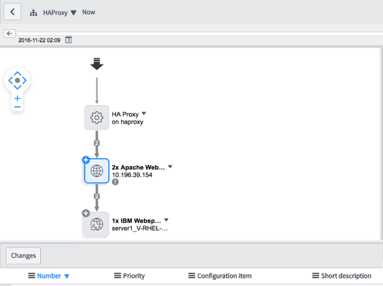

マップインジケーターこのオプションは、サービスユーザー [app_service_user] およびサービスマッピングユーザー [service_mapping_user] のロールを持つユーザーのみが使用できます。アラートや機能停止、インシデント、問題などの関連レコードを表示することで、CI またはアプリケーションサービス自体の追加情報を表示します。ベースシステムは、次のレコードタイプのマップインジケーターを提供します。影響を受ける CI オープンアラート現在の、予定されている、または最近の変更の要求オープンインシデント現在の、予定されている、または最近の機能停止未解決の問題詳しくは、「イベント管理マップインジケーター (ビデオ)」を参照してください。	表示するように設定されている各レコードタイプについて、対応するインジケーターとタブが表示されます。たとえば、[インシデント] タブはマップの下に表示され、[インシデント] インジケーターは、インシデントが関連付けられている CI の横に表示されます。	アプリケーションサービスマップには、関連するインジケーターのない CI が表示されます。

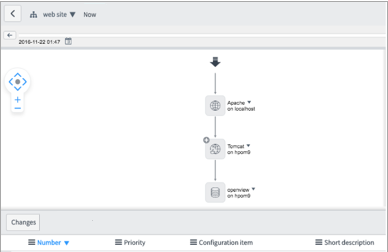

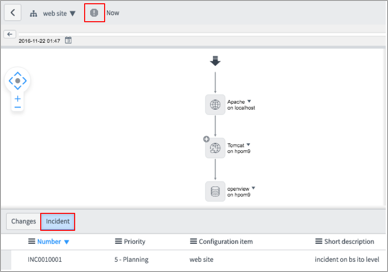

	レコードがアプリケーションサービス自体に関連付けられている場合は、アプリケーションサービス名の横にインジケーターが表示されます。	アプリケーションサービス名の横に表示されるマップインジケーターはありません。

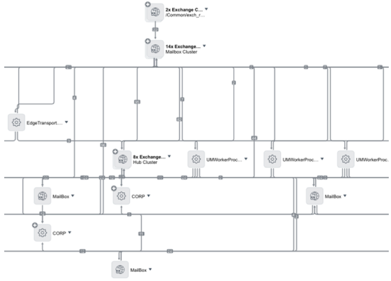

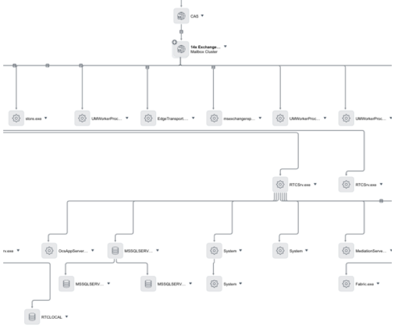

スパニングツリービュー CI をツリー構造に整理し、一部の接続ラインを非表示にすることで、マップを簡素化します。このオプションは、非常に大きなマップの場合に特に役立ちます。	マップにアプリケーションサービスがツリーとして表示されます。実際の接続を表示するには、CI をポイントします。接続の表示に関する詳細については、「クラシックサービスマッピングでのアプリケーションサービスマップの CI 接続属性の表示」を参照してください。	マップには、アプリケーションサービスの実際の構造が反映されます。
無視されたエラーを含めるこのオプションは、サービスマッピングアドミニストレーター [service_mapping_admin] のロールを持つユーザーのみが使用できます。以前にマップで非表示になっていたエラーを表示することができます。	マップには、すべてのエラー (アクティブおよび無視されたエラーの両方) が表示されます。	マップには無視されたエラーは表示されません。
