インターフェイスカードテンプレートへのサブスロットテンプレートの追加

  • リリースバージョン: Xanadu
  • 更新日 2024年08月01日
  • 所要時間：1分

    • ネットワークインベントリワークスペースリストビューの [インベントリテンプレート] フォームで、作成したインターフェイスカードテンプレートにサブスロットを追加できます。この手順は、既存の機器インベントリテンプレートに新しいカードモデルを追加するたびに実行します。

    手順

    インターフェイス カードが SFP (Small Form Pluggable) をサポートしている場合、カードにはスロットがあります。この関係を作成するには、機器インベントリテンプレートでスロットを追加するために使用したのと同じ手順を使用できます。詳細については、「機器インベントリテンプレートへのスロットの追加」を参照してください。

    次の例は、サブスロットが追加されたインベントリカードテンプレートを示しています。

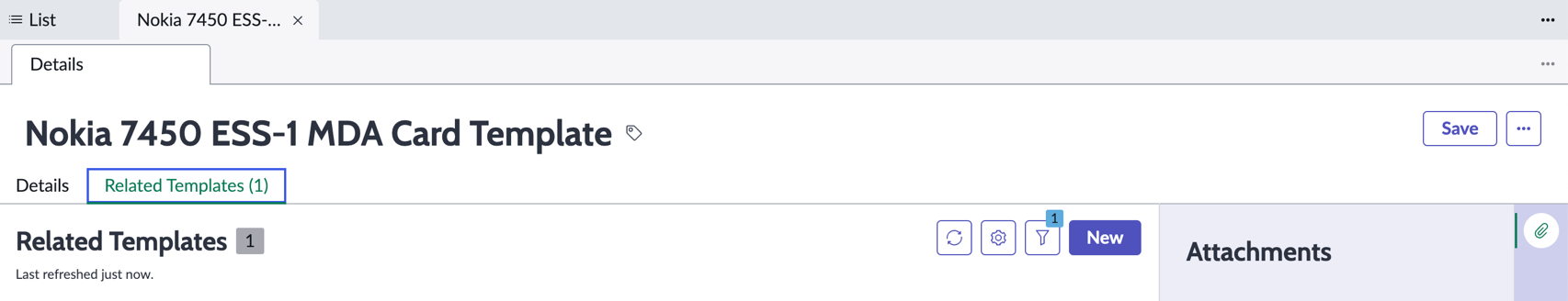

    図 : 1. インターフェイスカードテンプレート:関連テンプレート
    7450 ESS-1 テンプレートの [関連テンプレート] ビュー。

    インターフェイスカードテンプレートの [関連テンプレート] タブで、[ 新規 ] をクリックしてサブスロットインベントリテンプレートを作成します。

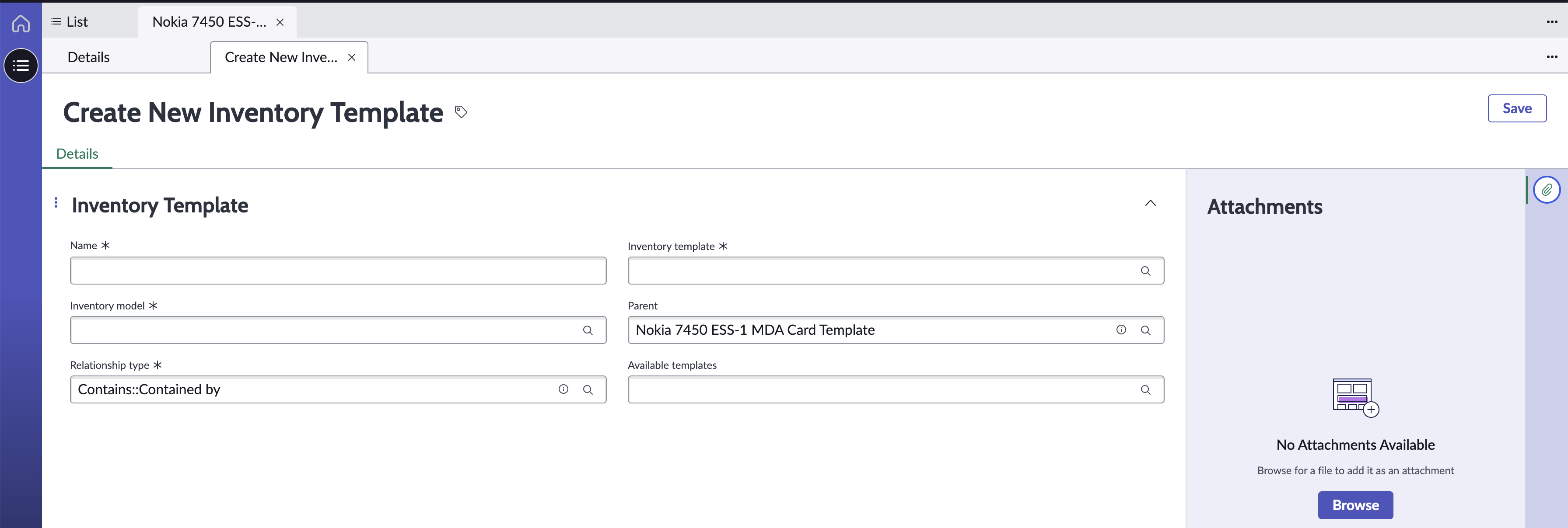

    図 : 2. サブスロットのインベントリテンプレート
    サブスロットの新しいインベントリテンプレートの詳細ビュー。

    サブスロットインベントリテンプレートを送信すると、インターフェイスカードの [ 関連テンプレート ] タブに表示されます。

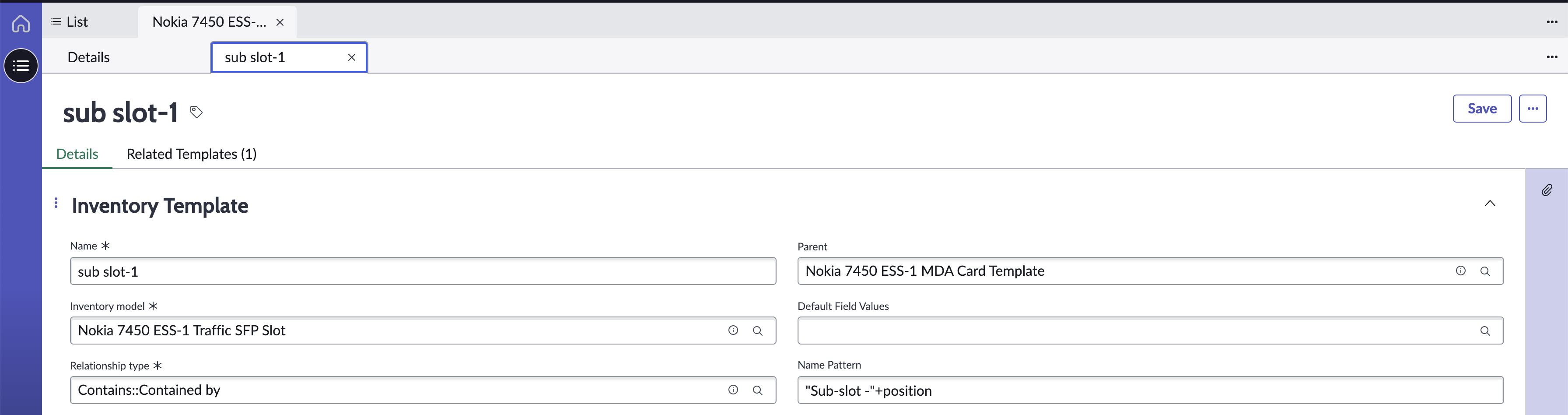

    図 : 3. 関連するサブスロットを含むインターフェイスカードテンプレート
    フィールド情報を含むサブスロット 1 テンプレートの詳細ビュー。

    次のステップ

    次に、ネットワークインターフェイスをインターフェイスカードテンプレートに追加します。詳細については、「インターフェイスカードテンプレートへのネットワークインターフェイステンプレートの追加」を参照してください。
