での 5G xNF のモデル化 通信事業ネットワークインベントリ

  • リリースバージョン: Xanadu
  • 更新日 2024年08月01日
  • 所要時間：2分

    • 通信事業ネットワークインベントリ アプリケーションを使用して、5G ネットワークをモデル化し、すべての xNF (任意のタイプのネットワーク機能) を管理できます。モデルを使用すると、ネットワークを作成、確認、更新、削除できます。

    5G ネットワークモデル

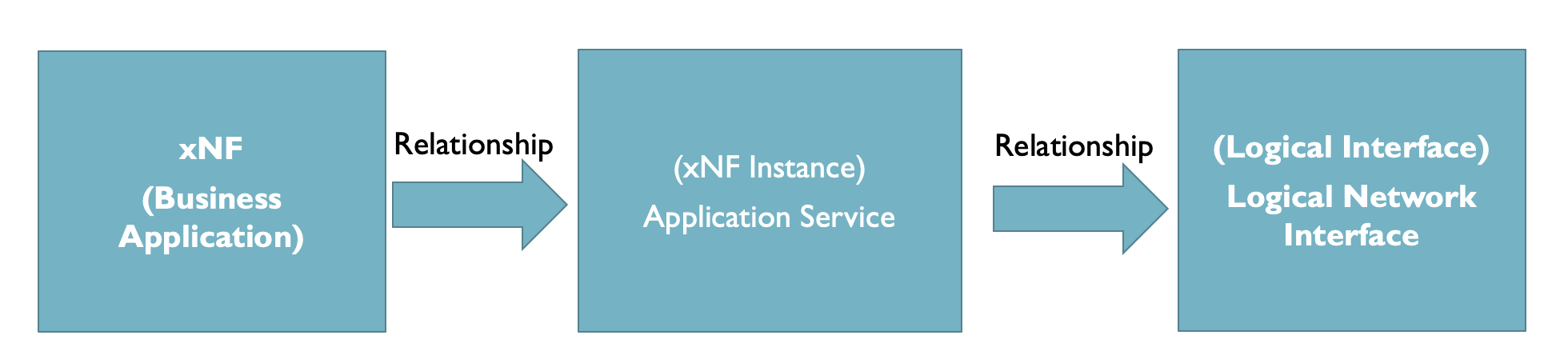

    次の図に示すように、5G ネットワークをモデル化するには、ビジネスアプリケーション、アプリケーションサービス、およびネットワークインターフェイスを作成する必要があります。

    ビジネスアプリケーション、アプリケーションサービス、およびネットワークインターフェイスを示す 5G ネットワークモデル。
    • ビジネスアプリケーション:ビジネスアプリケーションテーブルには、すべての xNF が格納されます。ビジネスアプリケーションは、管理対象ネットワーク機能の一種として3GPPTM* によって提案されたすべてのクラスのラベルを記録します。詳細については、「xNF の作成」を参照してください。
    • アプリケーションサービス:アプリケーションサービスは、対応するネットワーク機能のインスタンスを格納します。これは、DU や CU-CP などのタイプを示すためにビジネスアプリケーションに関連付けられています。関数の各インスタンスには、アプリケーションサービス内にレコードがあります。ビジネスアプリケーションおよびネットワークインターフェイスとの関係を作成できます。詳細については、「xNF インスタンスを作成または追加します」を参照してください。
    • ネットワーク インターフェイス: ネットワーク インターフェイスには、管理対象ネットワークに割り当てられているすべての論理 IP インターフェイスが格納されます。論理インターフェイスは、ピアツーピア関係を表します。分散ユニット (DU) と集中型ユニット (CU) コントロール プレーンまたはユーザー プレーン (UP) 機能の間に接続がある場合、論理インターフェイス間に論理接続が作成されます。関係エディターを使用すると、アプリケーションサービスとの関係を作成できます。詳細については、「関係を作成または編集するための ネットワークインターフェイスの詳細を定義するおよび CI 関係エディター 」を参照してください。

    *3GPPTM TS28.541 V18.2.2 にインスパイアされた属性は、パック テーブルとして提供されています。詳細については、「パックテーブル」を参照してください。属性パックの詳細については、「 属性パック」を参照してください。

    ※3GPPはETSIの商標です。
