回路の可視化

通信事業ネットワークインベントリアプリケーションのネットワーク図には、論理接続とその基礎となる接続要素の階層マップがグラフィカルに表示されます。ネットワーク図を使用して、論理接続の詳細な概要を取得できます。

概要

ネットワーク図には、論理接続要素の回路と各要素の詳細がグラフィカルに表示されます。論理接続の詳細な概要と、さまざまな要素が互いにどのように接続されているかを示します。ネットワーク図を使用すると、次の情報を表示できます。

• 論理接続と基になるすべての接続要素。
• 論理接続と基になるすべての接続要素のリビジョン。
• 論理接続の保護パス。

論理接続の保護パスとは、プライマリパス (論理接続) に障害が発生したり、重大な問題が発生したりした場合の代替ルートを指します。

次の例は、通信事業ネットワークインベントリ アプリケーションのネットワーク図を示しています。

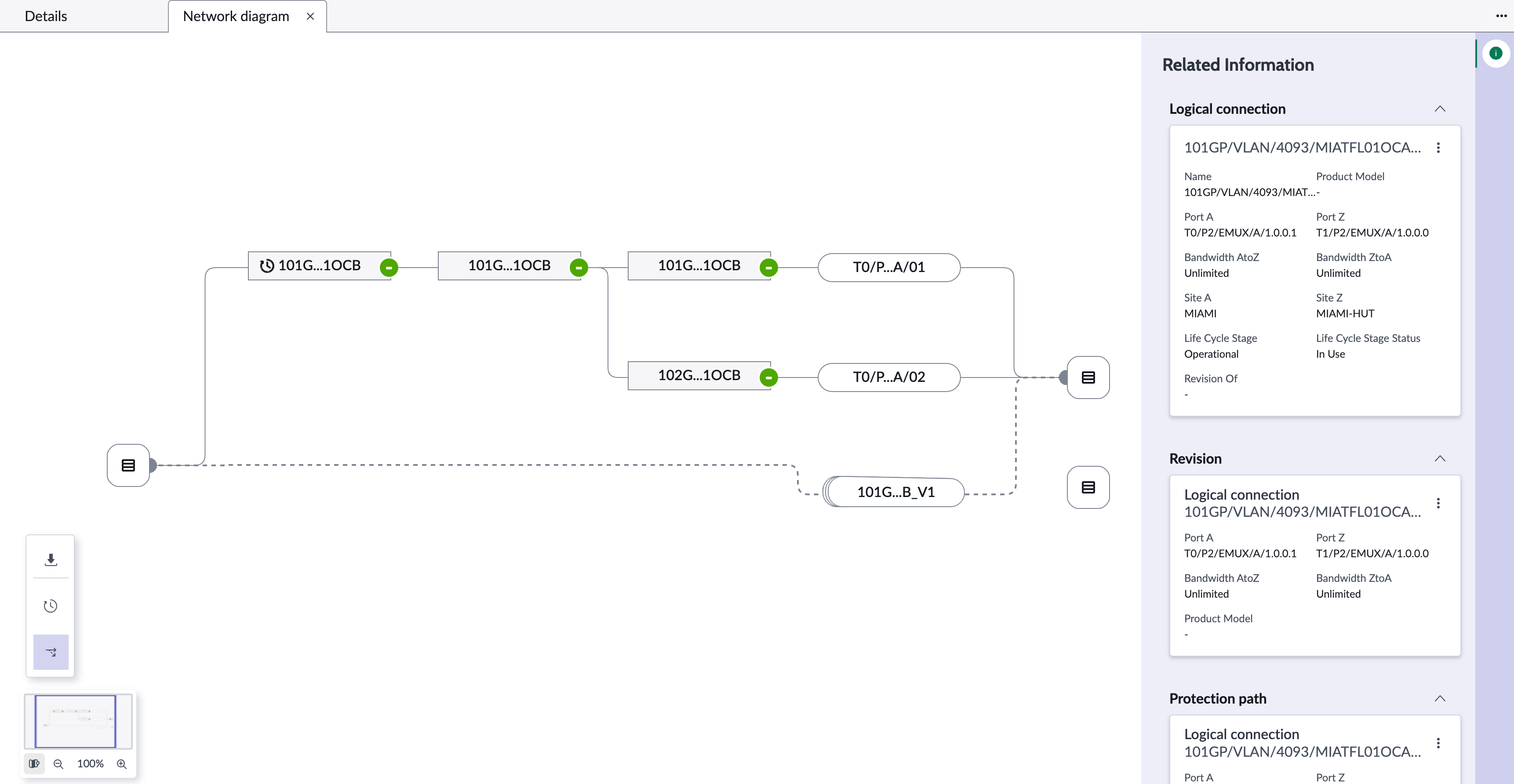

図 : 1. ネットワーク図の例

ネットワーク図には、次の 2 つのパネルが含まれています。

• マップペインには、選択した論理接続のマップ、論理接続のリビジョン、および保護パスが表示されます。
• 詳細ペインには、現在の選択に従って論理接続の関連情報が表示されます。

ネットワーク図の使用方法の詳細については、「ネットワーク図の使用」を参照してください。

マップペイン

マップには、ホームノード CI から始まり、指定されたレベルまでの階層内のすべての論理接続要素が表示されます。階層レベルを最大 3 レベルまで展開し、基礎となるすべての接続を表示できます。下に接続要素がある接続のみを展開できます。

マップペインでは、次のアクションを実行できます。

• ノードを展開 および折りたたみ 、基になるすべての接続を表示します。
• 論理接続のリビジョンを表示します。
• 論理接続の保護パスを表示します。
• ズームコントロールを使用して、マップをズームインまたはズームアウトします。

詳細については、「ネットワーク図の詳細を表示する」を参照してください。

詳細ペイン

詳細ペインには、ネットワーク図の論理接続要素に関する関連情報が表示されます。マップペインでノードを選択すると、詳細ペインにそのノードの関連情報が表示されます。たとえば、ネットワーク図で論理接続ノードを選択すると、その論理接続に関連するすべての詳細が詳細ペインに表示されます。

詳細ペインでは、次のアクションを実行できます。

• 情報アイコン ( ) を選択して詳細ペインを開きます。
• 詳細ペインで [その他のオプション] アイコン ( ) を選択し、[ 詳細を表示 ] を選択して対応する CI フォームにリダイレクトします。

アクセス

通信事業ネットワークインベントリ Workspace からネットワーク図にアクセスするには、次の手順に従います。

1. 移動先 ワークスペース > ネットワークインベントリワークスペース.
2. 目的の論理接続レコードを開きます。
3. [接続の表示] を選択して、それぞれの論理接続のネットワーク図を開きます。
