通信事業ネットワークインベントリ のデータモデル
通信事業ネットワークインベントリ のデータモデルには、ネットワーク資産、インフラストラクチャ、サービス間の関係が表示されます。この情報を使用して、新しいサービスのプロビジョニング、既存のサービスの変更、ネットワークの保守、および組織内のネットワーク拡張の予測の計画を行うことができます。
概要
データモデルには、 telco 機器構成データ、フレームワークのポートの可用性サイトとサービス間の帯域幅割り当てなど、ネットワーク資産に関する詳細が含まれています。このデータモデルを使用すると、ネットワークインフラストラクチャとサービスを構築、管理、維持、および割り当てることができます。さらに、このデータモデルは、カスタマーサービス注文と内部ネットワーク注文をサポートするネットワーク機器と接続の設計と作成を自動化します。
資産、サービス、およびネットワークインベントリの関係によって、通信ネットワークのインフラストラクチャが定義されます。この情報を使用して、ネットワークを計画および予測できます。資産のデータをネットワークインベントリレコードに保存できます。
通信事業ネットワークインベントリ アプリケーションは、構成管理データベース (CMDB) 構成アイテム (CI) クラス階層を拡張するネットワークインベントリ拡張クラスを使用します。これらの拡張機能により、 CMDB はネットワークインベントリ情報を保存できます。また、これらの拡張クラスは、TeleManagement (TM) Forum や Metro Ethernet Forum (MEF) などの電気通信業界の標準化団体に沿った標準化と一貫性を提供します。ネットワークインベントリ (NI) 拡張クラスの詳細については、「 通信事業ネットワークインベントリ 拡張クラス」を参照してください。

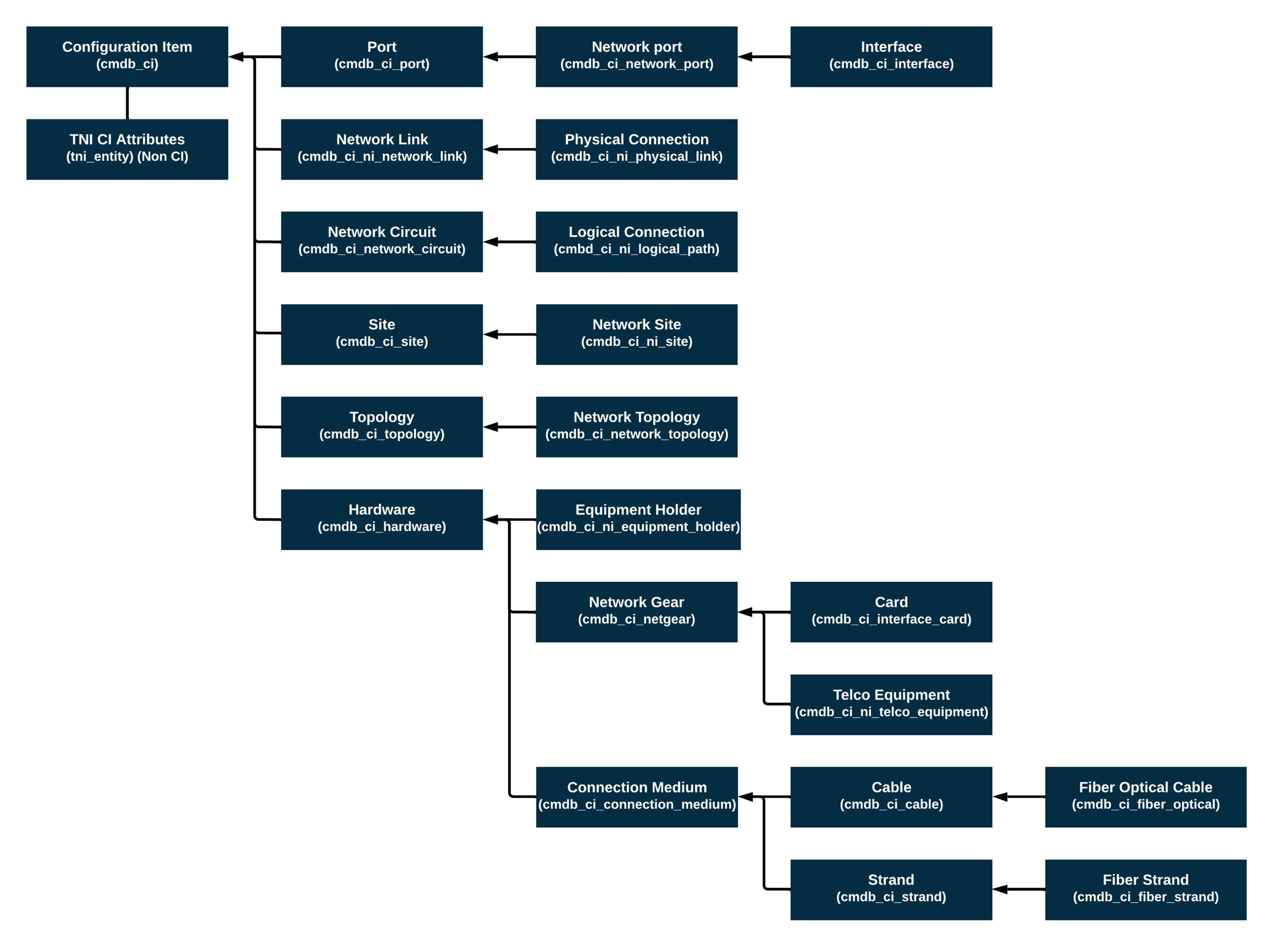

次の図は、ネットワークインベントリのデータモデルの拡張クラスを示しています。
ネットワークサイトとネットワークの場所
- ネットワーク接続の発信元と終了元を監視する
- ネットワーク資産が配置されているネットワークセンター、建物、フロア、および部屋を監視します
- ネットワークサイトの運用ステータスを追跡する
- サービストポロジへのネットワークサイトのマッピング
- 可視化を向上させるために、物理的な場所をネットワークサイトにリンクする
- ネットワーク障害と機能停止を特定する
通信事業ネットワークインベントリ 拡張クラス
通信事業ネットワークインベントリ アプリケーションは、次の表に示すように、CMDBクラス階層を拡張する汎用構成アイテム (CI) クラスを使用します。次の表では、アプリケーション内で使用されるクラスについて説明します。
| 通信事業ネットワークインベントリ クラス | 汎用 CI クラスを拡張します | Description (説明) |
|---|---|---|
| TNI CI 属性 [tni_entity] | 非 CI クラス | TNI CI 属性レコード。 共通 通信事業ネットワークインベントリ 属性のコレクションを表します。TNI CI 属性レコードを使用して、 通信事業ネットワークインベントリ に関連する関連共通属性を作成し、CI レコードとの関係を作成します。詳細については、「TNI CI 属性フォーム」を参照してください。 |
| ネットワークサイト [cmdb_ci_ni_site] | サイト [cmdb_ci_site] | ネットワークサイト。 機器が配置されているネットワークセンター、建物、フロア、部屋など、各ネットワークサイトの場所固有の属性をキャプチャして管理します。 ネットワークサイトレコードを使用すると、ある場所にあるすべての機器を表示できます。割り当てられたタイプ、ロール、または機能カテゴリで場所をフィルタリングできます。詳細については、「441ee506626159b7c5417e0ee54287e0a1c8c455.dita」を参照してください。 |
| 機器ホルダー [cmdb_ci_equipment_holder] | ハードウェア [cmdb_ci_hardware] | 機器ホルダー 電気通信機器 (ケージ、ベイ、キャビネット、スロット、リレーラックなど) を収容する物理ユニットを表します。機器ホルダーには、他の機器ホルダーを含めることができます。たとえば、ラインナップには個々のリレーラックが含まれ、各リレーラックには機器シェルフが含まれます。 機器ホルダーレコードを使用して、ネットワーク資産を追跡および管理します。詳細については、「32237a1ef03954c4f477c14451453376a9382db2.dita」を参照してください。 機器ホルダーの拡張クラスの詳細については、「 機器所有者拡張クラス」を参照してください。 |
| 電気通信機器 [cmdb_ci_ni_telco_equipment] | ネットワーク機器 [cmdb_ci_netgear] | 通信機器 ネットワークで技術的な機能を提供するデバイスを表します。例としては、ルーター、モデム、モバイルデバイス、光ケーブル、リレー、スイッチなどがあります。機器にはスロット、カード、またはポートを含めることができます。すべての機器がラックにマウントされているわけではないため、機器は機器ホルダー内に存在することも、単独で存在することもあります。 機器レコードを使用して、電気通信機器の詳細を追跡および管理します。詳細については、以下を参照してください。 通信機器インスタンスの作成.機器拡張クラスの詳細については、「 機器拡張クラス」を参照してください。 |
| ネットワークインターフェイス [cmdb_ci_ni_interface] | ネットワークポート [cmdb_ci_ni_network_port] | ネットワークインターフェイス ネットワークインターフェイスの機器固有の属性をキャプチャして維持します。詳細については、「ネットワークインターフェイスの詳細を定義する」を参照してください。 |
| インターフェイスカード [cmdb_ci_interface_card] | ネットワーク機器 [cmdb_ci_netgear] | ネットワークインターフェイスカード ネットワークに格納されているインターフェイスカードを表します。カードは複数のスロットを占有することができます。またカードには、他のカードを含めることができます。機器の物理ポートまたは論理 (仮想) ポートにすることができます。各ポートには帯域幅の値がアサインされます。帯域幅は、ネットワーク設計でポートを使用すると消費されます。 詳細については、「カードの詳細を定義」を参照してください。 |
| 物理接続 [cmdb_ci_ni_physical_link] | ネットワークリンク [cmdb_ci_network_link] | 物理接続 ネットワーク内のインターフェイスカードの物理ポート接続を表します。詳細については、「物理接続の詳細を定義する」を参照してください。 |
| 論理接続 [cmdb_ci_ni_logical_path] | ネットワーク回路 [cmdb_ci_network_circuit] | Logical Connection (論理接続) ネットワークインターフェイスカードの論理ポートまたは仮想ポートの接続を表します。論理接続は通常、インターフェイスカード上の複数の物理接続を表します。 詳細については、「論理接続の詳細を定義します」を参照してください。 |
| トポロジ [cmdb_ci_topology] | ネットワークトポロジ [cmdb_ci_network_topology] | ネットワークトポロジ ノード (機器)、エッジ (接続)、終端ポイント (インターフェイス) などのネットワーク要素のグループと、それらがどのように編成され、相互に接続されているかを表します。 詳細については、「ネットワークトポロジーの可視化」を参照してください。 |
